Dach dwuspadowy łamany: odmiany, konstrukcja, pokrycie

Dach dwuspadowy łamany to dach o dwóch przeciwległych połaciach, z których każda składa się z co najmniej dwóch części oddzielonych załamaniem, uskokiem, gzymsem lub ścianką. Najczęściej ma formę dachu mansardowego: górna część połaci jest łagodna, dolna bardzo stroma, a po bokach budynku stoją pełne ściany szczytowe. Wybiera się go, gdy poddasze ma być pełnowartościową kondygnacją mieszkalną, a inwestor akceptuje bardziej złożoną więźbę i wyższy koszt niż przy prostym dachu dwuspadowym.

• Co to jest dach dwuspadowy łamany?
• Jakie są odmiany dachu łamanego?
• Jaki kąt nachylenia mają połacie dachu łamanego?
• Jak zbudowana jest więźba dachu dwuspadowego łamanego?
• Dach łamany czy zwykły dach dwuspadowy: czym się różnią?
• Jaki jest najtańszy dach dwuspadowy?
• Czym pokryć dach dwuspadowy łamany?
• Jakie wady ma dach łamany i gdzie pojawiają się problemy?
• Kiedy dach dwuspadowy łamany ma sens?
• Lista kontrolna przed wyborem dachu łamanego

Co to jest dach dwuspadowy łamany?

To dach dwuspadowy, w którym połać nie biegnie jedną płaszczyzną od kalenicy do okapu, tylko zmienia kąt albo jest przerwana uskokiem. Zgodnie z definicją, którą podaje hasło Dach łamany w Wikipedii, dach łamany może być dwu- lub czterospadowy, a każda jego połać składa się co najmniej z dwóch części wydzielonych załamaniem, uskokiem, gzymsem lub ścianką.

Wersja dwuspadowa ma dwie łamane połacie i ściany szczytowe na krótszych bokach budynku. Poradnik Gotowe Dachy o dachu mansardowym wyjaśnia, że mansardę z dwiema przeciwległymi połaciami i ścianami na szczytach nazywa się dachem łamanym dwuspadowym, natomiast klasyczna mansarda ma cztery połacie. Dach łamany należy też do najpopularniejszych wariantów dachu dwuspadowego, obok naczółkowego i polskiego półszczytowego, zwanego podhalańskim, co opisuje poradnik Budmat o dachu dwuspadowym.

Jak wygląda dach dwuspadowy łamany?

Najłatwiej rozpoznać go od strony szczytu: ściana szczytowa nie jest trójkątem, tylko ma obrys z załamaniem po obu stronach. Zwykły dach dwuspadowy to dwie połacie spotykające się w kalenicy, które tworzą na ścianach szczytowych kształt trójkąta, jak pokazuje przegląd rodzajów dachów Florian Centrum. Od strony okapu w dachu łamanym widać stromą, niemal pionową dolną część połaci i łagodną górną, a wysoka część poddasza może przypominać dodatkową kondygnację.

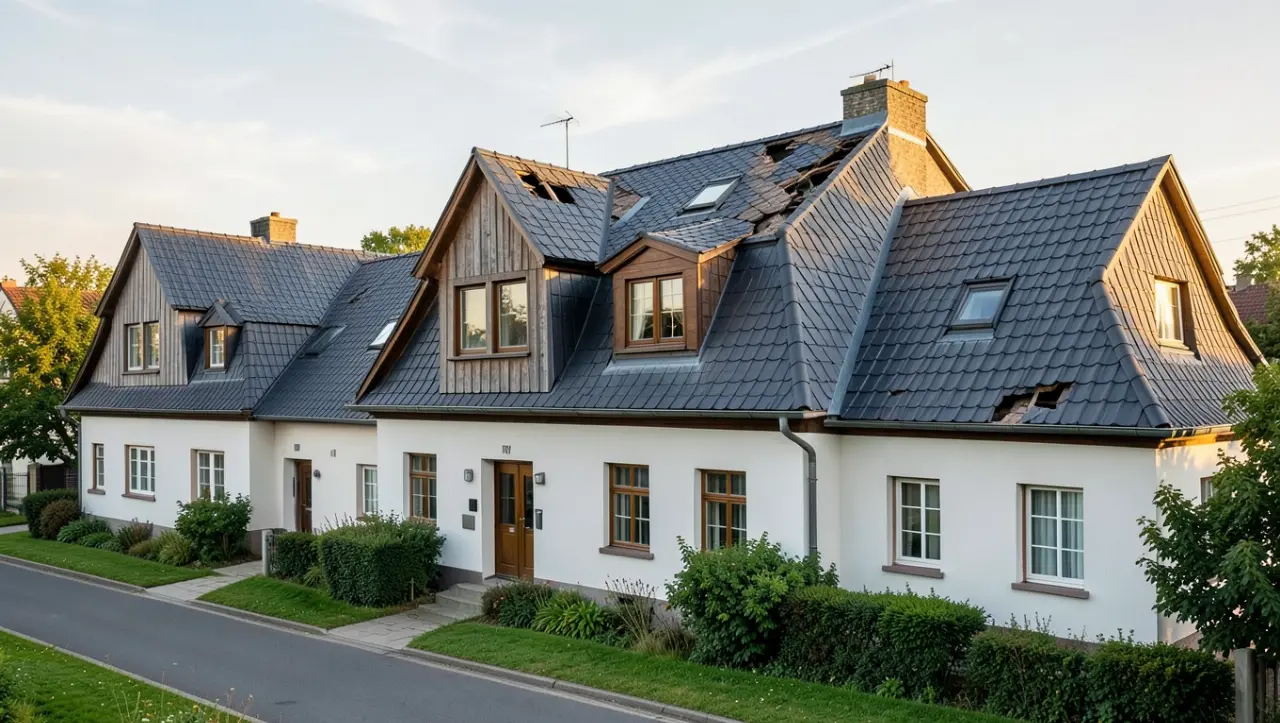

Jakie są odmiany dachu łamanego?

Dach łamany ma cztery podstawowe odmiany: mansardową, uskokową, łamaną polską i krakowską. Jako dach dwuspadowy można wykonać mansardę i dach uskokowy, bo dach łamany polski jest z definicji czterospadowy, a krakowski jest jego odmianą.

Opis odmian w tabeli opiera się na definicjach z przytoczonego wyżej hasła encyklopedycznego. Klasyczna, czterospadowa mansarda bywa zaliczana do dachów wielospadowych, więc przy wyborze projektu przydaje się porównanie dachu dwuspadowego i wielospadowego.

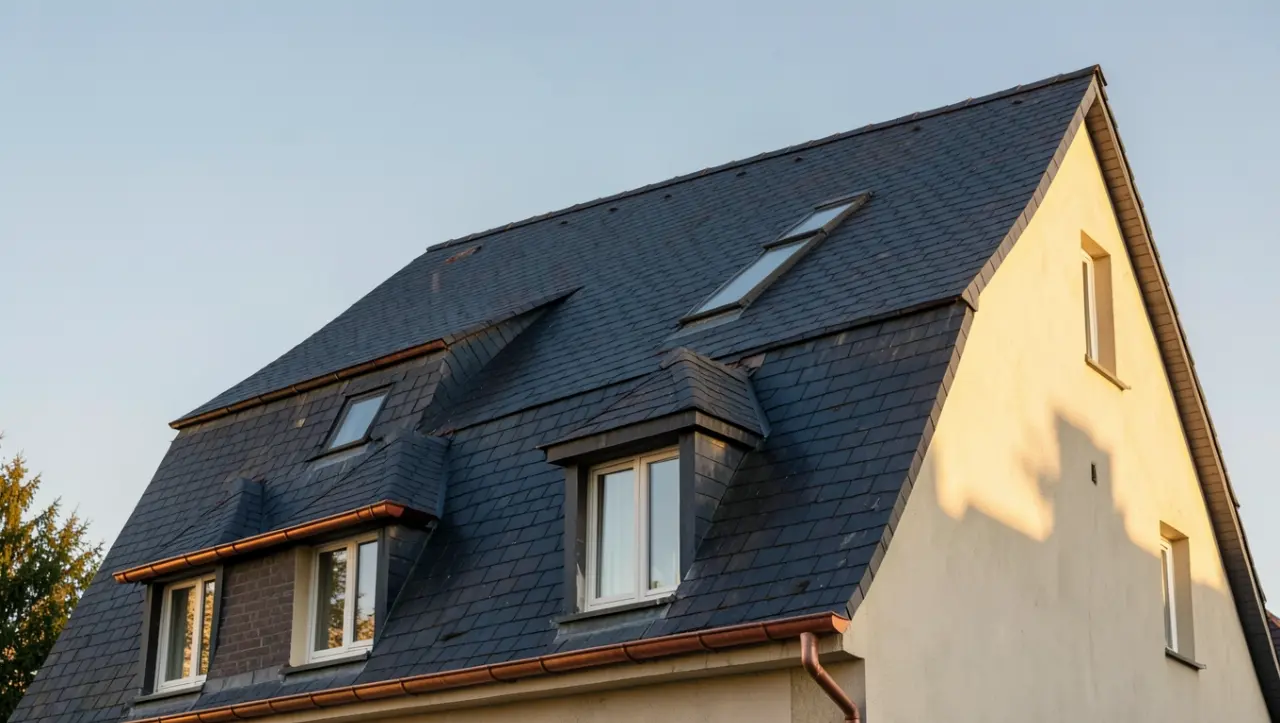

Jaki kąt nachylenia mają połacie dachu łamanego?

Nie ma jednego obowiązkowego kąta: w wielu dachach mansardowych górna część połaci ma około 15-40°, a dolna około 60-70°, przy czym dokładne wartości zawsze ustala projekt budynku. Takie zakresy podaje artykuł dekarzonline.pl o dachu mansardowym, który opisuje też typ francuski z dolną częścią około 60° i górną około 30°. Ten sam tekst nazywa typem polskim dach z łagodniejszą różnicą kątów, w którym załamanie słabiej odcina się w bryle.

Dla porównania dachy strome dzieli się na nachylenie delikatne (20-30°), średnie (30-45°) i duże (45-60°), a w polskim budownictwie zwykle stosuje się średnie, jak podaje poradnik Domowe Klimaty o rodzajach dachów. Dolna część mansardy wychodzi więc poza typowy zakres dachu stromego i zbliża się do pionu, a górna może być łagodniejsza niż przeciętny dach stromy.

Nazwa wariantu nie zastępuje rysunku. Wspomniany przegląd Florian Centrum używa określenia dach mansardowy polski dla dachu, w którym obie części połaci mają ten sam kąt i są oddzielone uskokiem, czyli w innym znaczeniu niż dekarzonline.pl. Rozmawiając z projektantem lub cieślą, opisuj kształt liczbami: kąt górnej i dolnej części, wysokość linii załamania i ewentualny uskok.

Czy dach dwuspadowy musi być symetryczny?

Nie musi: dach dwuspadowy tworzą dwie połacie, które mogą mieć różny kąt nachylenia, co potwierdza cytowany wyżej poradnik Domowe Klimaty. Kształt dachu nie zależy jednak tylko od projektanta, bo według tego samego poradnika miejscowy plan zagospodarowania przestrzennego może wykluczyć niektóre formy dachów. Zanim zdecydujesz się na dach asymetryczny lub łamany, sprawdź zapisy planu dla swojej działki.

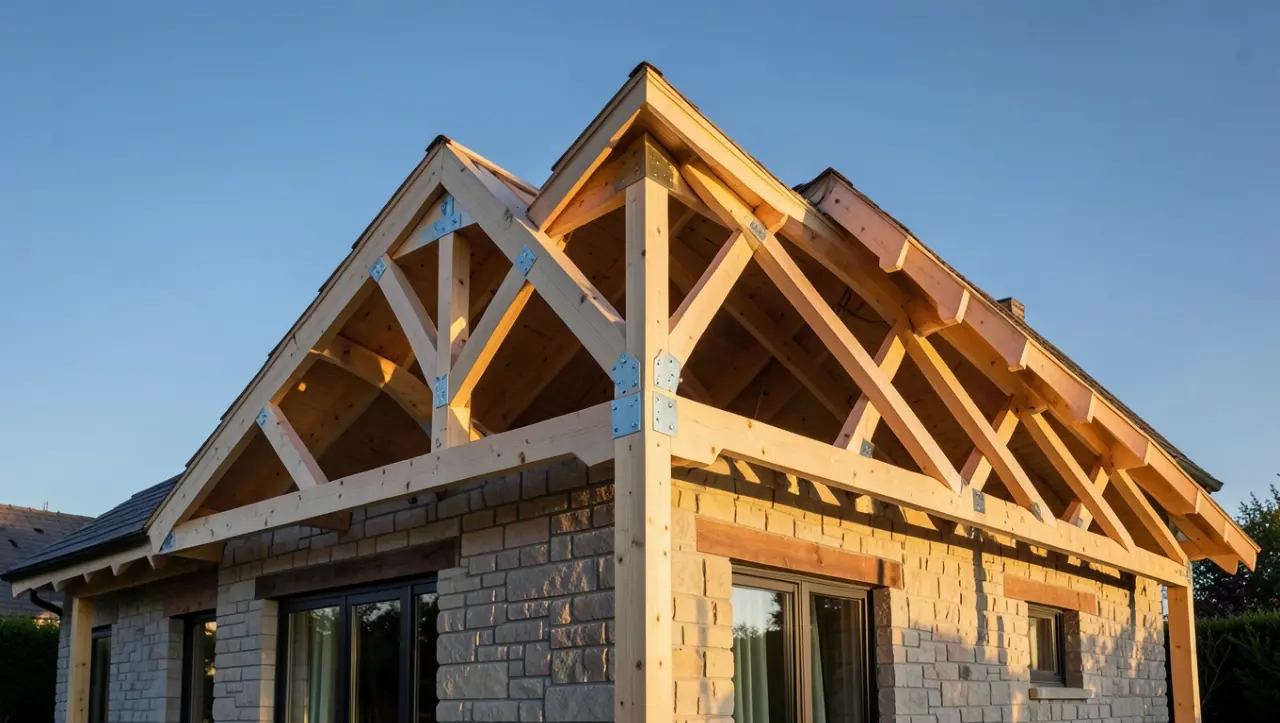

Jak zbudowana jest więźba dachu dwuspadowego łamanego?

Więźba dachu łamanego pracuje na dwóch poziomach: krokwie nie biegną jedną linią od kalenicy do okapu, tylko łączą się na linii załamania, gdzie trzeba je solidnie podeprzeć. Według artykułu dekarzonline.pl górna część często korzysta z rozwiązań więźby jętkowej lub innego układu rozporowego, a dolna z rozwiązań płatwiowych i słupów przenoszących obciążenia niżej. Na linii załamania może leżeć płatew, na której spotykają się górne i dolne odcinki krokwi.

Poradnik Gotowe Dachy dodaje, że dolna, stroma część połaci opiera się zazwyczaj na ściance kolankowej lub wzmocnionych słupach, a w załamaniu często montuje się poziomą belkę, płatew lub kleszcze, łączącą krokwie obu części. Więźbę można wykonać tradycyjnie, jako krokwiowo-jętkową z dodatkowymi elementami, albo z prefabrykowanych wiązarów zaprojektowanych pod kształt mansardy. Punkt załamania koncentruje obciążenia, na przykład od zalegającego śniegu, dlatego konstrukcja musi być tam szczególnie wytrzymała.

Rozstawu krokwi i przekrojów drewna nie kopiuje się z innego domu, nawet o podobnej bryle. Projekt więźby musi wynikać z obliczeń uwzględniających rozpiętość budynku, ciężar pokrycia, lokalne obciążenie śniegiem i wiatrem oraz układ ścian nośnych. Błąd w geometrii więźby utrudnia później ułożenie pokrycia, montaż membrany i obróbki, a nierówna linia załamania bywa widoczna nawet po zakończeniu dachu. Dla porównania ze zwykłym układem przeczytaj tekst o konstrukcji dachu dwuspadowego.

Projektanci pracujący w Archicadzie modelują dach łamany z dwóch dachów dwuspadowych ułożonych jeden na drugim i docinanych do siebie, co krok po kroku pokazuje pomoc Archicada 29 dla dachu łamanego. Wysokość linii odniesienia obu dachów dobiera się tak, żeby uzyskać właściwą geometrię załamania.

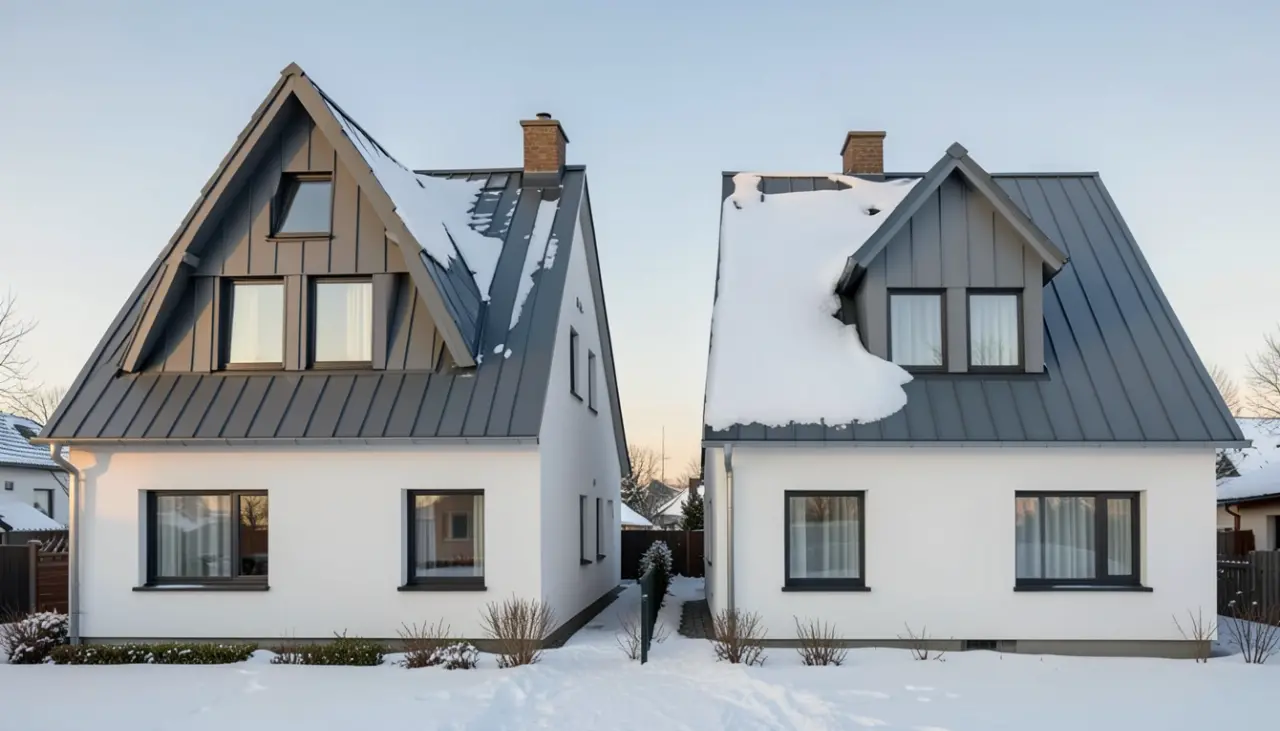

Dach łamany czy zwykły dach dwuspadowy: czym się różnią?

Dach łamany daje więcej pełnej wysokości na poddaszu, a prosty dach dwuspadowy jest łatwiejszy i tańszy w wykonaniu oraz sprawniej odprowadza wodę i śnieg, bo nie ma załamań połaci. Różnice w praktyce zestawia tabela.

Ściany szczytowe są atutem obu wersji. Poradnik Budmat zwraca uwagę, że okna w ścianach szczytowych są łatwiejsze w montażu i tańsze od okien dachowych, a ich koszt jest niższy niż budowa lukarny. Mansarda dwuspadowa zachowuje pełne szczyty, więc także tu można doświetlić poddasze klasycznymi oknami pionowymi.

Dwuspadowy czy czterospadowy dach mansardowy?

Dach mansardowy dwuspadowy jest prostszy geometrycznie i daje więcej możliwości montażu okien w ścianach szczytowych. Wersja czterospadowa ma łamane połacie na wszystkich bokach budynku, wygląda bardziej reprezentacyjnie, ale ma więcej naroży, koszy i połączeń wymagających precyzyjnej obróbki, a więc większą pracochłonność wykonania.

Jaki jest najtańszy dach dwuspadowy?

Najtańszy jest prosty dach dwuspadowy z dwiema prostokątnymi połaciami, bez załamań, lukarn i koszy. Jego nieskomplikowana konstrukcja upraszcza roboty ciesielskie i skraca czas budowy, dlatego według przeglądu Florian Centrum wykonanie jest zazwyczaj tańsze niż dachów o bardziej złożonych kształtach.

Dach łamany na tym samym budynku kosztuje więcej. Poradnik Gotowe Dachy wskazuje, że mansarda ma zwykle większą powierzchnię pokrycia niż prosty dach dwuspadowy, co podnosi koszt materiałów i robocizny, a późniejszy remont też jest droższy przez trudniejszy dostęp. Konkretnej kwoty nie da się podać bez projektu, bo zależy od rozpiętości, kątów, pokrycia i liczby okien. Porównując oferty, poproś o wycenę obu wariantów na tej samej bryle; szersze zestawienie kształtów znajdziesz w tekście jaki dach jest najtańszy: płaski czy dwuspadowy.

Czym pokryć dach dwuspadowy łamany?

Na dachu łamanym najlepiej sprawdzają się pokrycia drobnowymiarowe: dachówka ceramiczna lub cementowa, gont bitumiczny albo łupek naturalny. Taki dobór materiałów do łamanego kształtu podaje poradnik Gotowe Dachy, zaznaczając, że blacha też jest możliwa, ale trzeba wtedy wykonać jej wyoblenie lub załamanie na linii zmiany kąta.

Na samym załamaniu stosuje się specjalne gąsiory lub obróbki blacharskie zapewniające ciągłość pokrycia. Krawędzi, koszy i naroży jest więcej niż w zwykłym dachu, więc prace dekarskie wymagają większej precyzji. Dla porównania prosty dach dwuspadowy z dużymi, regularnymi połaciami dobrze przyjmuje blachodachówkę modułową, panele na rąbek stojący czy blachę trapezową.

Jakie wady ma dach łamany i gdzie pojawiają się problemy?

Najsłabszym miejscem dachu łamanego jest linia załamania połaci, a poza nią wyższy koszt i trudniejsze ocieplenie. Woda z górnej części trafia właśnie w strefę zmiany kąta, a przy silnym wietrze deszcz lub drobny śnieg może być wciskany pod elementy pokrycia.

• Strefa załamania: tu dokładność obróbek, warstwy wstępnego krycia i zakładów materiału ma największe znaczenie dla szczelności.
• Obciążenia: w punkcie załamania koncentruje się na przykład zalegający śnieg, więc więźba musi być tam wzmocniona.
• Izolacja: dodatkowe załamania trzeba starannie ocieplić i uszczelnić, żeby nie powstały mostki termiczne ani przecieki; przy planowaniu pomoże tekst jak ocieplić dach dwuspadowy.
• Okna i lukarny: montowane zwykle w dolnej, stromej części połaci wymagają dodatkowych obróbek i wzmocnień więźby.
• Spływ wody: załamania i kosze są przeszkodą dla wody i śniegu, której nie ma na prostym dachu dwuspadowym.
• Koszt i remont: więcej połaci, połączeń i detali oznacza wyższą cenę wykonania i droższe naprawy.

Artykuł dekarzonline.pl radzi kontrolować linię załamania na całej długości połaci jeszcze przed ułożeniem kolejnych warstw dachu, bo późniejsza korekta jest znacznie trudniejsza. Ocena więźby z poziomu gruntu tu nie wystarcza.

Kiedy dach dwuspadowy łamany ma sens?

Dach łamany ma sens, gdy poddasze ma służyć jako pełnoprawna część domu, a bryła ma mieć klasyczny, dworkowy lub rezydencjonalny charakter. Stroma dolna część połaci ogranicza niskie skosy, więc łatwiej ustawić wysokie szafy, łóżko czy biurko przy ścianach zewnętrznych, a pomieszczenia mogą mieć wysokość zbliżoną do pełnej kondygnacji.

Nazwa mansardy pochodzi od francuskiego architekta François Mansarta (1598-1666), choć nie on pierwszy zastosował dach łamany; tradycja tych dachów sięga francuskiego baroku. W Polsce spotyka się je w historycznych kamienicach, willach, pałacach, budynkach nawiązujących do dworków i w starszej zabudowie Górnego Śląska. Jeśli priorytetem jest najniższy koszt i prostota wykonania, rozsądniej rozważyć prosty dach dwuspadowy, w którym przestrzeń na poddaszu zwiększa wyższa ścianka kolankowa i większy kąt połaci.

Lista kontrolna przed wyborem dachu łamanego

1. Sprawdź, czy miejscowy plan zagospodarowania przestrzennego dopuszcza dach łamany i jakie kąty połaci.
2. Ustal z projektantem kąt górnej i dolnej części połaci oraz wysokość linii załamania, zamiast posługiwać się samą nazwą wariantu.
3. Upewnij się, że więźba ma obliczenia uwzględniające rozpiętość, ciężar pokrycia, obciążenie śniegiem i wiatrem oraz ściany nośne.
4. Zdecyduj, czy więźba będzie tradycyjna, czy z prefabrykowanych wiązarów zaprojektowanych pod mansardę.
5. Dobierz pokrycie do załamania: materiał drobnowymiarowy albo blacha z wyobleniem lub załamaniem.
6. Zaplanuj doświetlenie: okna w ścianach szczytowych, okna dachowe lub lukarny w dolnej części połaci.
7. Przewidź ocieplenie i uszczelnienie każdego załamania, żeby uniknąć mostków termicznych.
8. Przed ułożeniem membrany i pokrycia sprawdź linię załamania na całej długości połaci.
9. Poproś o porównawczą wycenę dachu łamanego i prostego dachu dwuspadowego na tej samej bryle.
