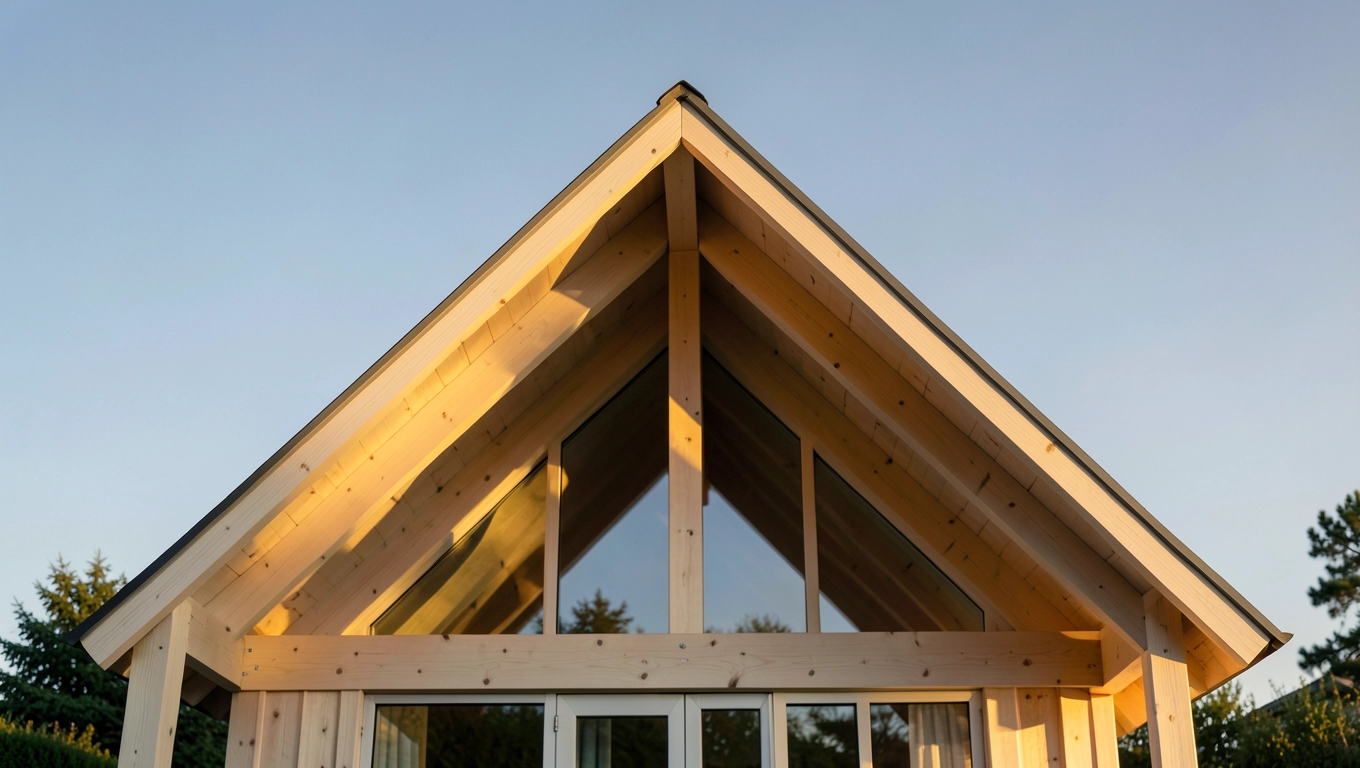

Dach dwuspadowy 45° – jak wyznaczyć kąt i nie zwariować przy krokwiach
Wybór kąta 45 stopni dla dachu dwuspadowego oznacza konkretne konsekwencje: poddasze zyskuje niemal pełną wysokość użytkową, a więźba pracuje w sposób, który wymaga precyzyjnych obliczeń i starannego montażu. Wielu inwestorów zatrzymuje się właśnie na tym etapie, nie wiedząc, jak przełożyć projekt na wymiary krokwi i wysokość kalenicy. Poniżej znajdziesz pełny przepis: od wzorów przez tabelę pokryć, aż po wytrasowanie pierwszej krokwi i kontrolę geometrii.
- Czym jest dach dwuspadowy i jakie elementy go tworzą
- Jak wybrać kąt nachylenia: pokrycie, śnieg, wiatr
- Jak obliczyć wysokość kalenicy i długość krokwi
- Wytnij i wytrasuj krokwie krok po kroku
- Montaż więźby dwuspadowej bez typowych błędów
- Kiedy kąt 45° nie sprawdzi się mimo wszystko
- Najczęstsze błędy przy dachu dwuspadowym 45°
- Mini-glosariusz cieśli
Czym jest dach dwuspadowy i jakie elementy go tworzą
Dach dwuspadowy to dwie płaszczyzny pochyłe (połacie) zbiegające się w kalenicy, czyli poziomej linii szczytowej. Każda z połaci opiera się na murłacie, czyli belce poziomej osadzonej na wieńcu ściany nośnej, oraz na krokwiach, czyli belkach skośnych, które przenoszą obciążenia z pokrycia, śniegu i wiatru na konstrukcję budynku.
Szkielet uzupełniają jętki (poziome belki spinające krokwie naprzeciwległych połaci) oraz płatwie, które porządkują rozkład sił na większych rozpiętościach. Stężenie wiatrowe, najczęściej w postaci desek ukośnych lub płyt, zamyka geometrię i chronią ją przed skręcaniem.
Schemat konstrukcji
Wyobraź sobie trójkąt: podstawą jest rozstaw ścian, ramionami krokwie, a wierzchołkiem kalenica. Pionowy słupek (zastrzał) lub jętka łącząca ramiona zamienia trójkąt w ramę, która przenosi obciążenia pionowe i poziome na murłatę. To proste, ale właśnie w prostocie tkwi siła tego dachu.
Jak wybrać kąt nachylenia: pokrycie, śnieg, wiatr
Kąt nachylenia dachu dwuspadowego to nie decyzja architektoniczna, lecz suma ograniczeń: minimalne wymagania pokrycia, obciążenie śniegiem i parcie wiatru w Twojej strefie klimatycznej. Kąt 45° leży powyżej wymagań wszystkich typowych pokryć, więc daje pełną swobodę, ale jednocześnie zwiększa wysokość budynku i wymaga dłuższych krokwi.
Tabela: pokrycie a minimalny kąt
| Pokrycie | Min. kąt | Uwagi praktyczne |
|---|---|---|
| Dachówka ceramiczna | 22° | Przy 45° zyskujesz pełne bezpieczeństwo i szybszy spływ wody |
| Dachówka betonowa | 22° | Sprawdza się do 50°, powyżej rośnie masa pokrycia |
| Blachodachówka | 12-14° | Nachylenie 45° wymaga mocniejszego mocowania do łat |
| Blacha na rąbek | 8-11° | Możliwa, ale ekonomicznie nieuzasadniona przy 45° |
| Papa termozgrzewalna | 11° | Nie stosuje się przy tak stromym dachu, chyba że w detalu |
Strefy śniegowe w Polsce wg PN-EN 1991-1-3
Polska podzielona jest na pięć stref obciążenia śniegiem, od 0,7 kN/m² w zachodniej Polsce do ponad 1,6 kN/m² w Sudetach i Tatrach. Im większy kąt nachylenia, tym obciążenie śniegiem maleje, bo śnieg zsuwa się samoczynnie, ale krokwie rosną i rosną też siły poziome na kalenicy.
Przy kącie 45° wartość charakterystyczna obciążenia śniegiem można zredukować współczynnikiem kształtu dachu do około 0,4 wartości bazowej. Mimo to rozstaw krokwi pozostaje kwestią projektową, nie intuicyjną.
Kiedy 45° to za dużo
Przy kącie 45° kubatura poddasza rośnie o kilkadziesiąt procent w stosunku do dachu 30°, a powierzchnia połaci zwiększa się o ok. 22%. To więcej materiału pokryciowego, dłuższe krokwie i silniejszy wiatr boczny, który chętniej dostaje się pod pokrycie. Domy w pasie nadmorskim i na otwartych równinach lepiej spisują się przy kątach 30-35°.

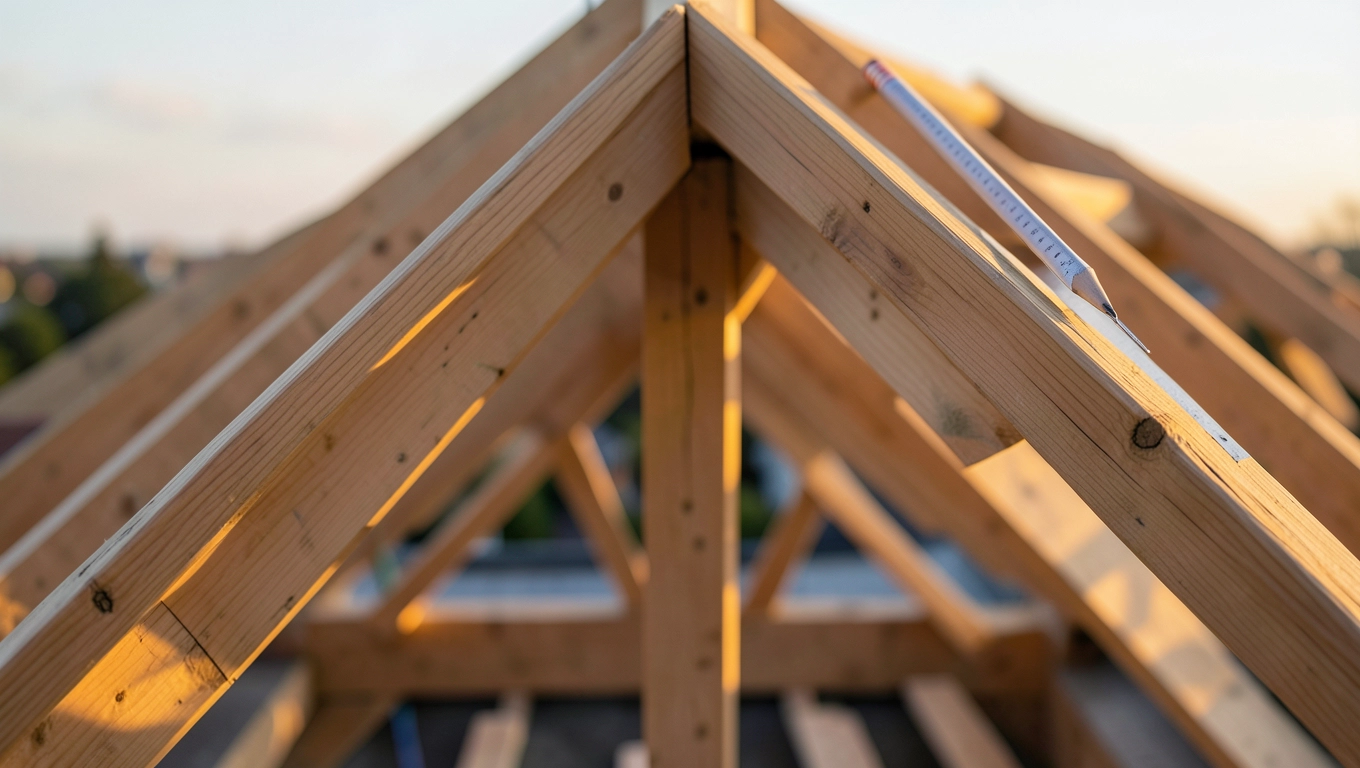

Jak obliczyć wysokość kalenicy i długość krokwi
Wysokość kalenicy oraz długość krokwi wynikają z dwóch liczb: rozstawu ścian nośnych (szerokość budynku) i wybranego kąta nachylenia. Bez tych dwóch danych nie zrobisz nic sensownego. Poniżej dwa wzory, które pozwolą Ci przejść od projektu do wymiaru deski.
Wzór na wysokość w kalenicy: H = (rozstaw/2) × tg(α). Wartość tangensa kąta 45° wynosi 1, więc kalenica leży dokładnie na wysokości równej połowie szerokości budynku. Dla domu o rozstawie 10 m oznacza to kalenicę na poziomie 5 m nad murłatą.
Wzór na długość krokwi: L = (rozstaw/2) / cos(α). Cosinus kąta 45° wynosi ok. 0,707, więc długość krokwi to połowa rozstawu pomnożona przez 1,414. Przy rozstawie 10 m krokiew ma 7,07 m, a po odjęciu zwisu okapu (np. 40 cm) robocza długość to ok. 6,67 m.
Przykład liczbowy: dom 10 m, kąt 45°
| Szerokość budynku | 10,00 m |
| Kąt nachylenia | 45° |
| Tangens kąta | 1,000 |
| Cosinus kąta | 0,7071 |
| Wysokość kalenicy nad murłatą | 5,00 m |
| Długość krokwi (do lica murłaty) | 7,07 m |
| Robocza długość krokwi (zwis 40 cm) | 6,67 m |
| Wysokość w kalenicy dla dachu 35° (porównanie) | 1,75 m |
Zwróć uwagę na różnicę: kąt 35° daje kalenicę na 1,75 m, a kąt 45° na 5,00 m. To skok jakościowy dla poddasza, ale jednocześnie skok kosztów w krokwiach i stężeniach.
Sprawdź to jeszcze dwa razy
Każdy projekt wymaga sprawdzenia w drugiej parze wzorów. Długość krokwi to także √[(rozstaw/2)² + H²], co przy liczbach z tabeli daje √[(5)² + (5)²] = 7,07 m. To się zgadza, więc obliczenia są spójne. W praktyce warto też uwzględnić grubość murłaty i ewentualne podniesienie kalenicy o dodatkową płatew.
Wytnij i wytrasuj krokwie krok po kroku
Samo obliczenie długości to połowa sukcesu. Krokwie trzeba wytrasować, czyli przenieść obliczone wymiary na drewno, zanim zaczniesz ciąć. Błąd 5 mm w wyznaczeniu zamka na murłacie oznacza, że cała para krokwi stanie krzywo i kalenica się nie zamknie.
Co przygotować przed pierwszym cięciem
- Krokwie klasy C24 z certyfikatem (sosna, świerk), impregnowane ciśnieniowo
- Szablon z płyty OSB 18 mm (lub sklejki) o wymiarach odpowiadających pełnej krokwi
- Speed square (kątownik ciesielski) z podziałką w stopniach i milimetrach
- Pilarka tarczowa z prowadnicą, piła ręczna z drobnym zębem
- Ołówek stolarski, miarka, sznurek traserski
Szablon z OSB skraca czas trasowania o połowę. Wytnij jedną pełną krokiew, a kolejne odrysowujesz od niej jako wzorca. To standard cieśli, którzy robią więźbę zawodowo.
Pięć kroków wytrasowania
Krok 1. Odrysuj na szablonie długość roboczą krokwi (6,67 m), a od jej końca 40 cm zwisu na okap. Zaznacz linię cięcia przy murłacie, czyli zacięcie prostopadłe do dolnej krawędzi, które pozwala krokwi spocząć na belce murłaty.
Krok 2. Wyznacz zamek (siodełko) na murłacie: cofnij od końca krokwi ok. 5 cm i wytnij wcięcie o głębokości równej 1/3 grubości krokwi. Zamek ma stabilizować krokiew, więc głębszy niż 1/3 osłabia przekrój, a płytszy nie blokuje krokwi przed zsunięciem.
Krok 3. Zaznacz cięcie kalenicowe pod kątem 45° w najwyższym punkcie krokwi. Każda para krokwi spotyka się w kalenicy na styk lub z niewielkim luzem (2-3 mm), który kompensuje pęcznienie drewna.
Krok 4. Wytrasuj zacios pod jętkę: odmierz od dołu krokwi 1/2 do 2/3 jej długości (tu ok. 3,3 m), zaznacz poziomą linię i wytnij wcięcie na głębokość 2-3 cm. Jętka ma leżeć w zaciosie, a nie na krokwi, bo inaczej pracuje cała masa krokwi i jętki luzuje się przy obciążeniu.
Krok 5. Sprawdź szablon, przyłóż go do drugiej krokwi, odrysuj i wycinaj parami. Po wycięciu każdej pary ułóż je na ziemi i sprawdź, czy tworzą identyczny trójkąt. Różnica 1 cm na długości oznacza, że kalenica będzie krzywa o 1 cm w każdej parze.
Montaż więźby dwuspadowej bez typowych błędów
Montaż zaczyna się od murłaty, ale zanim ją zamocujesz, sprawdź, czy wieniec jest suchy i wypoziomowany. Wilgotny wieniec pod drewnem to przepis na butwienie w ciągu 3-5 lat, a brak poziomu przekłada się na krzywą kalenicę i nieszczelny okap.
Montaż murłaty
Murłatę kotwi się do wieńca kotwami wklejanymi (chemicznymi) co ok. 1,2 m, ale nie rzadziej niż co drugi rozstaw krokwi. Pod każdą krawędzią murłaty układa się pasek papy asfaltowej lub membranę EPDM, która oddziela drewno od betonu i blokuje kapilarne podciąganie wilgoci.
Nie oszczędzaj na kotwach. Śruby M12 wklejane w co drugą krokiew utrzymują dach nawet przy wichurze 120 km/h. Standardowe kotwy mechaniczne na kołki rozporowe nie dają tej pewności.
Podnoszenie pierwszej pary krokwi
Stawiasz pierwszą parę, podnosisz ją, stabilizujesz jętką lub zastrzałem i mierzysz pion. Pion sprawdzasz po obu stronach: od murłaty w kalenicy i od osi krokwi do ściany szczytowej. Potem dorzucasz stężenie tymczasowe (deskę ukośną przybitą gwoździami do każdej krokwi i do słupka).
Druga para montowana jest 80 cm dalej (rozstaw krokwi). Trzecia zamyka sekcję, a potem powtarzasz wzorzec. Przy rozstawie krokwi 80-100 cm wariant 90 cm sprawdza się w domach o długości do 12 m, powyżej lepiej przejść na rozstaw 80 cm lub wprowadzić płatew pośrednią.
Kontrola geometrii
Sznurek wzdłuż osi kalenicy pozwala wykryć odchylenia większe niż 1 cm na 10 m. Po zmontowaniu wszystkich par sprawdź jeszcze: diagonale (przekątne) rzutu dachu, które powinny być równe. Różnica długości przekątnych powyżej 2 cm sygnalizuje, że dom nie jest prostokątny albo krokwie są źle rozmieszczone.
Stężenie wiatrowe i dylatacja
Deski OSB 18 mm przybite na krokwiach lub membrany dachowe z listwami tworzą tarczę usztywniającą, która przenosi siły poziome z wiatru na ściany. Bez stężenia wiatrowego dach przy podmuchu porusza się, co z czasem luzuje gwoździe i otwiera szczeliny w pokryciu.
Przy styku więźby z kominem lub ścianą szczytową zostaw dylatację 1-2 cm. Drewno pracuje sezonowo, a brak szczeliny powoduje wyciskanie zaprawy i pękanie tynku.
Bezpieczeństwo pracy na wysokości
Montaż krokwi na poziomie kalenicy 5 m wymaga rusztowania lub pomostu, nie tylko drabiny. Kask, uprząż, pasy mocowane do kotwicy nad głową i buty z podeszwą antypoślizgową to nie gadżety, lecz minimum określone przepisami BHP. Praca po desce przybitej do krokwi bez zabezpieczenia jest najczęstszą przyczyną wypadków przy budowie dachów.
Kiedy kąt 45° nie sprawdzi się mimo wszystko
Kąt 45° daje świetne poddasze, ale w niektórych sytuacjach lepszy będzie mniejszy spadek. Domy w gminach z planem zagospodarowania ograniczającym wysokość kalenicy często wymuszają kąt 30-35°, a wiatr w strefach nadmorskich potrafi wyrywać pokrycie z dachu stromego szybciej niż z dachu łagodnego.
Jeśli masz wybór, zrób prosty rachunek: kubatura poddasza rośnie proporcjonalnie do H, ale powierzchnia połaci rośnie szybciej niż samo nachylenie. Przy kącie 45° w stosunku do 30° dachówka ceramiczna potrzebuje o ok. 22% więcej powierzchni, a krokwie dłuższe o ok. 30%. Te różnice sumują się w kilkanaście tysięcy złotych.
Materiały i orientacyjne ceny (PLN/m² pokrycia)
| Pokrycie | Cena PLN/m² | Masa kg/m² | Przy 45° uwagi |
|---|---|---|---|
| Dachówka ceramiczna karpiówka | 80-140 | 45-60 | Mocowanie co drugi rząd klamrami |
| Dachówka betonowa | 55-95 | 40-55 | Można, ale wzrasta moment bezwładności połaci |
| Blachodachówka modułowa | 45-85 | 5-7 | Lekka, ale hałaśliwa przy 45° bez wełny |
| Blacha na rąbek | 90-160 | 5-9 | Koszt nieuzasadniony przy stromym dachu |
| Gont bitumiczny | 60-110 | 10-15 | Nie stosuje się powyżej 60° |
Przedstawione widełki to koszty samego materiału pokryciowego bez łat, kontrłat i membrany. Pełen dach z robotą oscyluje zwykle między 220 a 380 PLN/m² przy nachyleniu 45°, a różnica między kątem 30° a 45° mieści się w granicach 10-15% tej kwoty.
Najczęstsze błędy przy dachu dwuspadowym 45°
Każdy cieśla widział dachy, w których oszczędzono na trasowaniu. Efekt widać dopiero po pierwszej zimie, kiedy kalenica się rozchodzi lub jętka wypada z zaciosu. Poniżej pięć błędów, które pojawiają się najczęściej.
1. Zbyt płytki zamek. Krokiew zsuwa się z murłaty pod obciążeniem śniegiem. Prawidłowa głębokość to 1/3 grubości krokwi.
2. Zbyt głęboki zacios. Krokiew pęka wzdłuż włókien tuż przy zamku. Głębokość nie powinna przekraczać 1/3 grubości.
3. Brak dylatacji przy ścianie. Przy braku szczeliny między krokwią a murem pojawia się most termiczny i pęknięcia tynku.
4. Brak stężenia wiatrowego. Dach "chodzi" przy wietrze, gwoździe luzują się w ciągu 2-3 sezonów.
5. Pominięcie kontroli diagonali. Nierówne przekątne rzutu oznaczają, że krokwie nie są prostopadłe do murłaty, a kalenica będzie biegła łukiem.
Mini-glosariusz cieśli
Murłata pozioma belka na wieńcu, do której mocowane są krokwie.
Jętka pozioma belka spinająca przeciwległe krokwie, przenosi naprężenia rozporowe na ściany.
Płatew pozioma belka wspierająca krokwie od spodu lub z boku w dachach o dużej rozpiętości.
Zamek (siodełko) wcięcie w krokwi na murłacie stabilizujące pozycję.
Zacios płaskie wcięcie w krokwi pod jętkę lub płatew.
Kalenica górna pozioma krawędź dachu, w której schodzą się połacie.
Dach dwuspadowy o kącie nachylenia 45 stopni daje pełnowartościowe poddasze, ale wymaga dłuższych krokwi (7,07 m przy rozstawie 10 m) i kalenicy na wysokości 5 m. Wzory H = (rozstaw/2) × tg(α) i L = (rozstaw/2) / cos(α) pozwalają przejść od projektu do wymiaru deski w kilka minut. Kluczowe etapy to: wybór kąta na podstawie pokrycia i strefy śniegowej, wytrasowanie pierwszej pary krokwi z szablonu OSB i kontrola geometrii sznurkiem po kalenicy.
Przed rozpoczęciem budowy skonsultuj projekt z konstruktorem z uprawnieniami. Więźba dachowa to element nośny, którego błąd pomiarowy oznacza kosztowną rozbiórkę. Skorzystaj z norm PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1995-1-1 (konstrukcje drewniane) oraz instrukcji producentów wybranego pokrycia. Praktyczne narzędzia do obliczeń znajdziesz na stronie głównej Polskiego Związku Dekarzy (pzd.pl), a mapy stref śniegowych w udostępnianej przez ITB normie.
