Dach dwuspadowy 30°: konstrukcja i wymiary krokwi

Redakcja 2026-01-10 04:43 / Aktualizacja: 2026-02-07 10:55:19 | Udostępnij:

Budując dach dwuspadowy o kącie nachylenia 30 stopni, stajesz przed zadaniem stworzenia solidnej konstrukcji, która nie tylko ochroni dom przed śniegiem i wiatrem, ale też zapewni przestrzeń na użytkowe poddasze. Rozumiem, jak ważne jest zrozumienie wymiarów krokwi, jętek czy wiązarów dla rozpiętości do 7 metrów, bo to podstawa bezpiecznej i ekonomicznej budowy. W tym artykule przyjrzymy się kluczowym elementom konstrukcji, szczegółowym obliczeniom wytrzymałościowym oraz praktycznym wymiarom, a także prefabrykacji i akcesoriom, które ułatwiają cały proces.

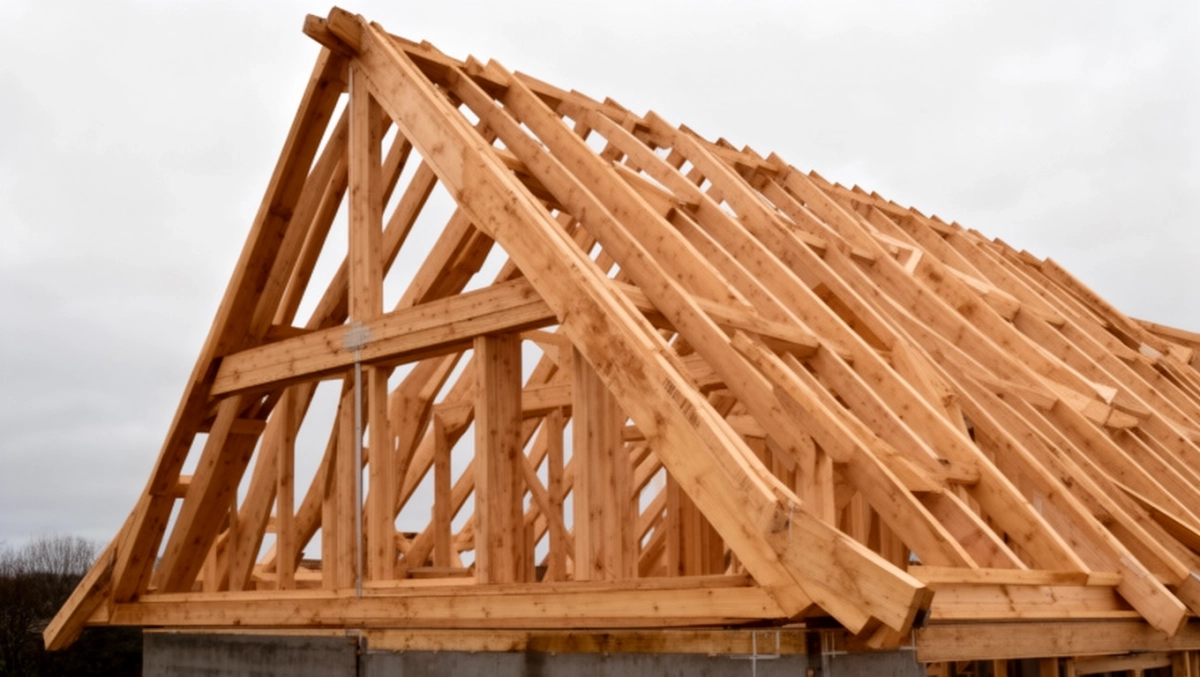

Dach dwuspadowy 30 stopni konstrukcja

Elementy konstrukcji dachu dwuspadowego 30°

Dach dwuspadowy o nachyleniu 30 stopni składa się z podstawowych elementów, które razem tworzą wytrzymałą więźbę dachową. Na dole znajduje się murłata, poziomy płat wieńczący ściany nośne, do którego mocuje się krokwie. Krokwie to pochyłe belki przenoszące obciążenia z połaci na murłatę, rozmieszczone co 80-120 cm. Powyżej nich układają się płatwie poziome, podtrzymujące krokwie w środkowej części, a jętki i wiązary wzmacniają konstrukcję przy większych rozpiętościach. Całość wieńczy system łat i kontrłat, przygotowujący pod pokrycie dachowe.

Murłata musi być solidnie wypoziomowana i impregnowana, by chronić drewno przed wilgocią z muru. Jej przekrój zależy od rozpiętości dachu, zazwyczaj 10x15 cm dla budynków jednorodzinnych. Krokwie o kącie 30 stopni wymagają precyzyjnego cięcia na wpusty, co ułatwia montaż bez dodatkowych łączników. W takim dachu przestrzeń poddasza jest optymalna do użytkowania, bo nachylenie pozwala na wysokość ścianki kolankowej nawet 1,2 metra przy rozpiętości 6 metrów. Elementy te łączą się za pomocą gwoździ ciesielskich lub stalowych łączników płytkowych.

Płatwie instaluje się poziomo między krokwiami, co zapobiega ich ugięciu pod ciężarem śniegu. Przy nachyleniu 30 stopni długość krokwi dla połowy rozpiętości 3,5 metra wynosi około 3,64 metra, obliczone z trygonometrii. Deski kontrłaty tworzą wentylowaną szczelinę pod łatami, co jest kluczowe dla długowieczności konstrukcji. Wszystkie elementy powinny być z drewna klasy C24 lub wyższej, suszonego do wilgotności poniżej 18 procent.

Zobacz także: Jaka podbitka na dach dwuspadowy – najlepsza?

Podstawowe elementy w zestawieniu

  • Murłata: podpora krokwi, przekrój 8x16 cm do 12x18 cm.
  • Krokwie: pochyłe płatwie, rozstaw 90 cm średnio.
  • Jętki: poziome wzmocnienia krokwi.
  • Wiązary: trójkątne moduły dla większych rozpiętości.
  • Płatwie: poziome belki stabilizujące.
  • Łaty i kontrłaty: podłoże pod pokrycie.

Więźba krokwiowa dla dachu 30 stopni

Więźba krokwiowa dachu dwuspadowego 30 stopni to najczęściej stosowane rozwiązanie dla rozpiętości do 7 metrów, umożliwiające poddasze użytkowe bez słupów pośrednich. W systemie krokwiowo-jętkowym krokwie opierają się na murłacie i łączą w kalenicy, a jętki spinają dolne końce po obu stronach. Nachylenie 30 stopni oznacza stosunek wysokości dachu do połowy rozpiętości równy 0,577, co ułatwia obliczenia długości elementów. Drewno konstrukcyjne klasy C24 zapewnia wytrzymałość na ścinanie i zginanie przy obciążeniach polskich norm.

Przy rozpiętości 5 metrów więźba składa się z krokwi o długości 2,89 metra na stronę, wzmocnionych jętkami co 120 cm. Montaż zaczyna się od murłaty, potem krokwie ustawia się co 90 cm, a na końcu dodaje płatwie. Taka konstrukcja minimalizuje ugięcia, nawet pod śniegiem 1,5 kN/m². Wentylacja poddasza jest naturalna dzięki nachyleniu, co redukuje kondensację pary wodnej. Więźba ta jest stosunkowo lekka, co obniża obciążenie ścian zewnętrznych.

Wariant krokwiowy pełny stosuje się rzadziej przy 30 stopniach, bo wymaga grubszych krokwi bez jętek. Dla poddasza użytkowego lepsza jest więźba krokwiowo-jętkowa, gdzie jętki tworzą strop poddasza. Łączenia na wpust i wypust lub zbrojone gwoździami zwiększają sztywność. Przy większych rozpiętościach, jak 7 metrów, wprowadza się wiązary prefabrykowane, integrujące kilka elementów w jeden moduł.

Zobacz także: Jaka blacha na dach dwuspadowy 2025

Konstrukcja więźby musi uwzględniać strefy klimatyczne Polski, z wyższymi wymaganiami na południu. Impregnacja ciśnieniowa chroni przed grzybami i owadami. Montaż na rusztowaniach zapewnia precyzję, a tymczasowe stemple stabilizują całość do czasu pełnego związania.

Obliczenia wytrzymałościowe krokwi 30°

Obliczenia wytrzymałościowe krokwi dla dachu 30 stopni opierają się na normie Eurokodzie 5, uwzględniającej obciążenie śniegiem do 1,5 kN/m² i wiatrem 0,8 kN/m². Dla rozpiętości 6 metrów długość krokwi wynosi 3,48 metra, a minimalny przekrój to 6x18 cm przy rozstawie 90 cm. Moment zginający obliczamy jako M = (q * L²)/8, gdzie q to obciążenie liniowe, L długość przęsła. Drewno C24 wytrzymuje naprężenia do 24 N/mm² na zginanie.

Strzałka ugięcia nie może przekroczyć L/300, co dla krokwi 3 metrów oznacza maksymalnie 10 mm. Przy nachyleniu 30 stopni komponent poziomy siły śniegu maleje o cos(30°)=0,866, co odciąża konstrukcję. Obliczenia ręczne lub programami jak Robot Structural Analysis dają dokładne wymiary. Zawsze stosuje się współczynnik bezpieczeństwa 1,3-1,5.

Przykładowe obliczenia dla rozpiętości 4-7 m

Rozpiętość [m]Długość krokwi [m]Przekrój krokwi [cm]Obciążenie śnieg [kN/m²]
42,315x161,2
52,896x181,4
63,487x201,5
74,068x221,5

Dla rozpiętości 7 metrów przekrój krokwi rośnie do 9x24 cm, by wytrzymać moment 12 kNm. Wiatr działa prostopadle do połaci, zwiększając ściskanie w kalenicy. Projektant dostosowuje wymiary do lokalizacji, np. wyższe śniegowe na Podhalu. Po obliczeniach następuje weryfikacja na ścinanie i wyboczenie.

Uproszczone wzory pozwalają inwestorowi wstępnie oszacować: szerokość krokwi = (obciążenie * rozpiętość²)/(stała wytrzymałościowa). Zawsze jednak potrzebny jest projektant z uprawnieniami. Takie podejście gwarantuje trwałość na dekady.

Wymiary jętek i wiązarów dach 30°

Wymiary jętek dla dachu dwuspadowego 30 stopni zależą od rozpiętości i rozstawu krokwi, zazwyczaj 4x14 cm dla rozpiętości do 5 metrów. Jętki montuje się poziomo, łącząc krokwie po obu połaciach, co tworzy sztywną ramę. Przy kącie 30 stopni ich długość równa się rozpiętości minus 20-30 cm na oparcia. Wysokość ścianki kolankowej 1 metr pozwala na swobodne przejście poddasza.

Dla rozpiętości 6 metrów jętki 5x16 cm rozmieszcza się co 150 cm, przenosząc obciążenia na ściany zewnętrzne. Wiązary to gotowe trójkątne moduły z krokwi, mieczyka i pasa dolnego, o wysokości 1,5 raza połowy rozpiętości. Przekrój pasa dolnego 10x20 cm przy 7 metrach rozpiętości. Łączniki stalowe wzmacniają węzły.

Wykres porównawczy wymiarów

Wiązary prefabrykowane dla 30 stopni mają kąt krokwi 30°, co optymalizuje przestrzeń poddasza do 2,2 metra wysokości. Jętki z drewna C30 wytrzymują rozciąganie do 16 N/mm². Montaż wiązarów co 90 cm redukuje liczbę elementów o 20 procent. Dla poddasza użytkowego wiązary zintegrowane z stropem ułatwiają izolację.

Przy 7 metrach rozpiętości wiązary wymagają mieczyków 6x12 cm dla stabilności kalenicy. Tabele normatywne podają minimalne wymiary, ale lokalne obciążenia mogą je zwiększyć. Precyzyjne cięcie na hali produkcyjnej minimalizuje odpady materiału.

Prefabrykacja dachu dwuspadowego 30°

Prefabrykacja dachu dwuspadowego 30 stopni skraca montaż o 40 procent, bo wiązary i krokwie produkowane są w hali z CNC. Dla rozpiętości 7 metrów kompletny trójkątny wiązary waży 150-200 kg, podnoszony dźwigiem. Nachylenie 30 stopni ułatwia transport, bo moduły mieszczają się na standardowych ciężarówkach. Gotowe elementy mają fabryczne impregnaty i łączniki, co eliminuje błędy na budowie.

Proces zaczyna się od projektu w 3D, uwzględniającego rozpiętość i poddasze użytkowe. W hali krokwie tnie się pod kątem 30 stopni, jętki łączy z pasami dolnymi. Montaż na placu trwa 2-3 dni dla 100 m² dachu. Taka metoda redukuje koszty robocizny o 30 procent w porównaniu do tradycyjnej więźby.

Prefabrykaty z drewna klejonego CLT zwiększają wytrzymałość na 50 procent przy tej samej wadze. Dla 30 stopni optymalna wysokość wiązaru to 2 metry przy rozpiętości 6 metrów. Kontrola jakości w fabryce zapewnia zgodność z normami. Inwestor zyskuje czystą budowę bez trocin i odpadów.

Integracja z systemami wentylacji i izolacji w prefabrykacie upraszcza etap krycia. W polskim klimacie prefabrykacja sprawdza się szczególnie przy terminowych inwestycjach. Moduły można modyfikować pod nietypowe rzuty budynku.

Akcesoria do konstrukcji dachu 30 stopni

Akcesoria do dachu dwuspadowego 30 stopni obejmują membranę dachową wysokoparoprzepuszczalną, o gramaturze 160 g/m², układaną pod łatami. Taśmy uszczelniające kalenicę i okapy zapobiegają wnikaniu wody. Kominki wentylacyjne co 20 m² zapewniają cyrkulację powietrza pod pokryciem. Obróbki blacharskie z aluminium chronią krawędzie połaci.

Łączniki ciesielskie, jak płytki zębatkowe, mocują jętki do krokwi bez widocznych śrub. Wieszaki krokwiowe na murłacie stabilizują oparcia. Taśmy kalenicowe z wentylacją poprawiają mikroklimat poddasza. Przy nachyleniu 30 stopni akcesoria te minimalizują mostki termiczne.

  • Membrana: szczelna na wodę, paroprzepuszczalna.
  • Taśmy uszczelniające: do spojzeń i obróbek.
  • Kominki: wentylacja poddasza.
  • Łączniki: stalowe płytki i kątowniki.
  • Obróbki: blacha na okapy i szczyty.

Kontrłaty zaimpregnowane tworzą szczelinę 4-5 cm. Akcesoria z tworzyw sztucznych wytrzymują UV i mróz. Prawidłowy montaż wydłuża żywotność dachu o 20 lat.

Koszt konstrukcji dachu dwuspadowego 30°

Koszt konstrukcji dachu dwuspadowego 30 stopni wynosi 180-280 zł/m² bez pokrycia, zależnie od rozpiętości i prefabrykacji. Dla 100 m² przy 5 metrach rozpiętości drewno i robocizna to 20 tys. zł. Prefabrykacja obniża cenę o 25 procent dzięki mniejszej liczbie godzin pracy. Materiały klasy C24 kosztują 4-6 zł za metr bieżący krokwi.

Przy 7 metrach rozpiętości koszty rosną o 15 procent przez grubsze wiązary. Akcesoria to 10-15 procent budżetu, membrana 8 zł/m². Transport prefabrykatów dodaje 2-3 tys. zł. Oszczędności daje wybór jętek zamiast pełnych wiązarów przy mniejszych dachach.

Wykres kosztów w zależności od rozpiętości

Robocizna to 40 procent kosztów, dźwig 5 tys. zł na montaż. Impregnacja i suszenie drewna podnoszą cenę o 10 zł/m². Dla poddasza użytkowego dodaj strop z OSB za 30 zł/m². Całkowity budżet planuj z 10-procentową rezerwą na nieprzewidziane.

Drewno z certyfikatem PEFC jest droższe o 5 procent, ale ekologiczne. Prefabrykacja równoważy wyższą cenę materiałową oszczędnościami czasu. Koszty spadają przy większych dachach dzięki ekonomii skali.

Pytania i odpowiedzi: Dach dwuspadowy 30 stopni – konstrukcja

  • Jakie są główne elementy konstrukcji dachu dwuspadowego o nachyleniu 30 stopni?

    Podstawowe elementy to murłata, krokwie wiązary, płatwie, deski kontrłaty i łaty, które tworzą solidną więźbę dachową. Dodatkowe akcesoria, takie jak membrana dachowa, taśmy uszczelniające, kominki wentylacyjne i obróbki blacharskie, zapewniają szczelność i wentylację.

  • Jaki rozstaw krokwi jest zalecany dla rozpiętości do 7 m przy kącie 30 stopni?

    Rozstaw krokwi wynosi zwykle 80-120 cm, określany na podstawie obliczeń wytrzymałościowych uwzględniających obciążenia śniegowe do 1,5 kN/m² i wiatrowe. Kąt 30° zapewnia optymalną wytrzymałość w polskim klimacie, umożliwiając poddasze użytkowe.

  • Jakie zalety ma prefabrykacja dachu dwuspadowego 30 stopni?

    Prefabrykacja skraca montaż o 30-50%, redukując koszty robocizny i błędy wykonawcze w porównaniu do tradycyjnej więźby. Używa drewna C24/C30 i systemów modułowych, co pozwala na oszczędności bez nadmiarowych wzmocnień.

  • Jaki jest średni koszt konstrukcji dachu dwuspadowego 30 stopni?

    Koszt wynosi średnio 150-250 zł/m² bez pokrycia, zależnie od materiałów i prefabrykacji. Oszczędności osiąga się dzięki optymalizacji, np. unikaniu zbędnych wzmocnień w strefach o niskim obciążeniu.
