Dach dwuspadowy przekrój – garaż APG 4B

Budujesz garaż i zastanawiasz się, jak precyzyjnie zaprojektować dach dwuspadowy, by konstrukcja była solidna, a woda z deszczu spływała bez problemu? Przekrój dachu w projekcie APG 4B pokazuje symetryczną więźbę z krokwiami i płatwiami, idealną do garażu dwustanowiskowego. Omówię szczegółowo ten przekrój poprzeczny, konstrukcję krokwiową z wymiarami elementów, izolację termiczną oraz wentylację, a także przestrzeń pod kalenicą i detale, które ułatwiają budowę.

• Przekrój poprzeczny dachu dwuspadowego APG 4B
• Konstrukcja krokwiowa w przekroju dachu dwuspadowego
• Izolacja termiczna na przekroju dachu dwuspadowego
• Wentylacja w schemacie przekroju dachu dwuspadowego
• Materiały w przekroju dachu dwuspadowego garażu
• Przestrzeń pod kalenicą w przekroju dachu APG 4B
• Detale więźby dachowej w przekroju dwuspadowym
• Pytania i odpowiedzi: Dach dwuspadowy – przekrój

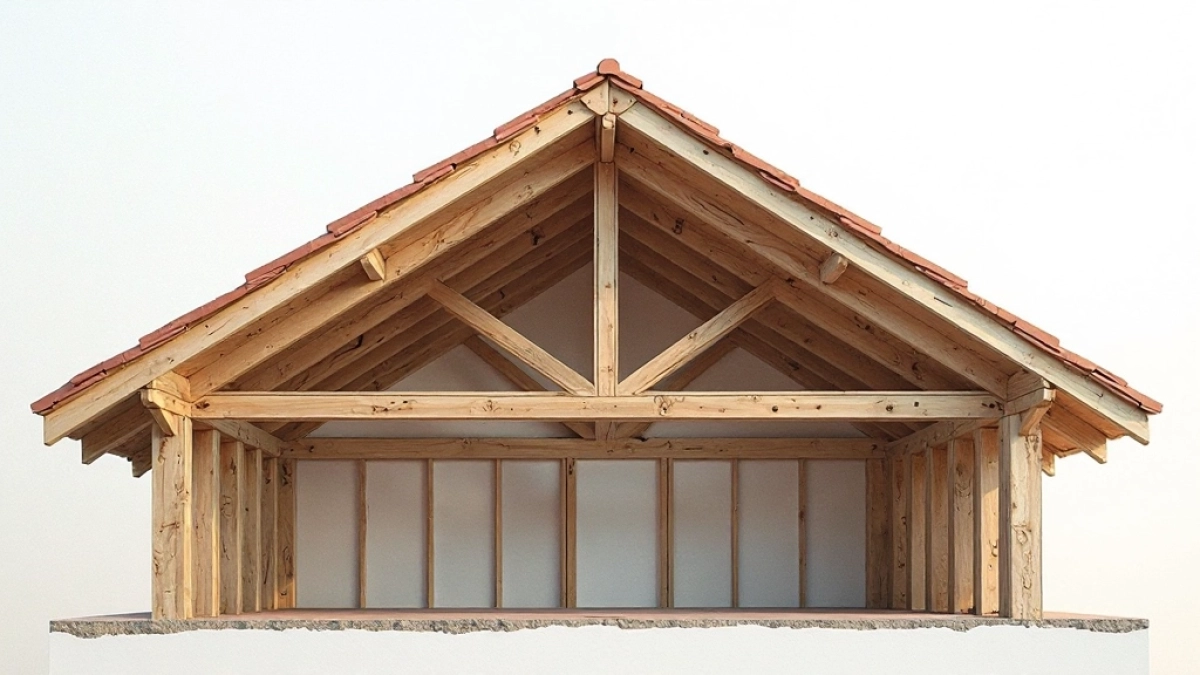

Przekrój poprzeczny dachu dwuspadowego APG 4B

W przekroju poprzecznym dachu dwuspadowego APG 4B widać dwie symetryczne połacie schodzące się w kalenicy na wysokości około 2,5 metra nad stropem garażu. Krokwie o przekroju 8x20 cm rozstawione co 90 cm opierają się na murłatach z drewna sosnowego o wymiarach 10x15 cm. Płatwie poziome łączą krokwie w środkowej części, wzmacniając sztywność całej konstrukcji. Wjazd od strony szczytu pozwala uniknąć skosów, co maksymalizuje przestrzeń użytkową. Schemat podkreśla ekonomiczną metodę gospodarczą, bez zbędnych słupów wewnętrznych.

Całkowita szerokość garażu w tym projekcie wynosi 6 metrów, a kąt nachylenia połaci to 38 stopni, optymalny dla polskiego klimatu. Na schemacie zaznaczono łaty o grubości 4x6 cm, układane co 35 cm pod pokryciem z blachodachówki. Izolacja mineralna grubości 25 cm leży między krokwiami, a folia paroprzepuszczalna chroni przed wilgocią. Przekrój ilustruje też obróbki blacharskie przy okapie i wiatrownicach.

Elementy widoczne na schemacie przekroju

• Krokwie: 8x20 cm, długość 3,8 m na stronę
• Murłaty: 10x15 cm, kotwione do ścian nośnych
• Łaty: 4x6 cm, rozstaw 35 cm
• Kalenica: 5x10 cm, z wentylacją

Taki układ zapewnia szybki odpływ śniegu i wody, co jest kluczowe dla trwałości garażu. W APG 4B przekrój uwzględnia też pomieszczenie gospodarcze pod kalenicą, wydzielone ścianką działową.

Zobacz także: Jaka podbitka na dach dwuspadowy – najlepsza?

Konstrukcja krokwiowa w przekroju dachu dwuspadowego

Krokwie w przekroju dachu dwuspadowego APG 4B tworzą podstawę więźby, opierając się bezpośrednio na murłatach bez dodatkowych słupów. Ich przekrój 8x20 cm wytrzymuje obciążenie śniegowe do 2 kN/m², co odpowiada normom dla strefy II w Polsce. Rozstaw 90 cm minimalizuje zużycie drewna, zachowując sztywność. Płatwie o wymiarach 7x14 cm łączą krokwie co 1,5 metra długości połaci.

W schemacie krokiew jest wyprofilowana z lekkim zwisem 50 cm poza obrys muru, co chroni elewację przed wodą. Złącza ciesielskie, jak wpusty i czopy, wzmacniają połączenia bez metalowych łączników. Drewno klasy C24 gwarantuje wytrzymałość na wilgoć i obciążenia dynamiczne. Całość montuje się w systemie gospodarczym, dostępnym dla ekip budowlanych.

Ta konstrukcja krokwiowa sprawdza się w garażach o rozstawie do 7 metrów, jak w APG 4B.

Zobacz także: Jaka blacha na dach dwuspadowy 2025

Izolacja termiczna na przekroju dachu dwuspadowego

Na przekroju dachu dwuspadowego APG 4B izolacja termiczna z wełny mineralnej o grubości 25 cm wypełnia przestrzeń między krokwiami. Współczynnik przewodzenia ciepła λ=0,035 W/mK zapewnia niskie straty ciepła, nawet w mroźne zimy. Folia paroizolacyjna 0,2 mm grubości zapobiega kondensacji pary wodnej wewnątrz warstwy. Szczelina wentylacyjna 5 cm nad izolacją odprowadza wilgoć.

W schemacie widać układ warstw od zewnątrz: pokrycie, kontrłaty 4x4 cm, łaty, papa podkładowa, izolacja i paroizolacja. Taka sekwencja minimalizuje mostki termiczne przy kalenicy i okapie. Dla garażu z pomieszczeniem gospodarczym izolacja podnosi komfort termiczny o 30% w porównaniu do nieizolowanych dachów.

• Wełna mineralna: 25 cm, λ=0,035
• Folia paroizolacyjna: 0,2 mm
• Kontrłaty: 4x4 cm dla szczeliny

Przekrój podkreśla konieczność ciągłości izolacji na całym obrysie połaci.

Wentylacja w schemacie przekroju dachu dwuspadowego

Wentylacja w przekroju dachu dwuspadowego APG 4B opiera się na szczelinach przy okapie i kalenicy o szerokości 3 cm. Powietrze napływa od spodu połaci, przepływając nad folią wysokoparoprzepuszczalną o Sd=0,02 m. Wylot w kalenicy z taśmą wentylacyjną zapewnia ciągłą cyrkulację. To zapobiega grzybom i przedłuża żywotność drewna.

Schemat pokazuje kominy wentylacyjne co 4 metry połaci, o średnicy 10 cm. W polskim klimacie wilgotnym taka wentylacja redukuje wilgotność pod pokryciem poniżej 80%. Kontrłaty tworzą sztywną ramę dla przepływu powietrza.

W APG 4B wentylacja integruje się z przestrzenią gospodarczą, unikając konfliktu z użytkowaniem.

Materiały w przekroju dachu dwuspadowego garażu

Materiały w przekroju dachu dwuspadowego APG 4B skupiają się na drewnie sosnowym impregnowanym ciśnieniowo dla krokwi i łat. Blachodachówka modułowa o grubości 0,5 mm stanowi lekkie pokrycie o wadze 5 kg/m². Papa podkładowa z włókna szklanego zapewnia wodoodporność. Wszystkie elementy są znormalizowane według PN-EN 1995.

Drewno klasy C24 dominuje w konstrukcji, z wilgotnością poniżej 18%. Blacha powlekana poliestrem wytrzymuje 30 lat bez korozji. Koszt materiałów na 40 m² dachu to około 8-10 tys. zł.

Taki dobór równoważy cenę z trwałością.

Przestrzeń pod kalenicą w przekroju dachu APG 4B

Przestrzeń pod kalenicą w przekroju dachu APG 4B mierzy 2 metry wysokości, idealna na pomieszczenie gospodarcze o powierzchni 4 m². Ścianka działowa z płyt gipsowo-kartonowych oddziela ją od garażu. Wysokie krokwie pozwalają na pełne wykorzystanie kubatury bez uciskania głowy.

Na schemacie widać oświetlenie LED i wentylator wyciągowy w kalenicy. Taka aranżacja zwiększa funkcjonalność garażu dwustanowiskowego. Przekrój podkreśla brak skosów nad wjazdem dzięki usytuowaniu bramy na szczycie.

Wysokość pod kalenicą umożliwia składowanie narzędzi na regałach do 1,8 m.

Detale więźby dachowej w przekroju dwuspadowym

Detale w przekroju dwuspadowym APG 4B obejmują złącza krokiew-murłata z kotwami stalowymi M12. Wiatrownice z desek 2,5x15 cm usztywniają boki połaci. Obróbka blacharska przy okapie z fartuchem 20 cm zapobiega zalewaniu muru.

Kalenica z taśmą uszczelniającą i wentylacją łączy połacie bez mostków termicznych. Czopy w płatwiach zapewniają nośność na ścinanie. Wszystkie detale zgodne z Eurokodem 5.

• Kotwy M12: co 1 m
• Wiatrownice: 2,5x15 cm
• Obróbki: cynk 0,5 mm

Te elementy gwarantują szczelność i stabilność na lata. Aby uzyskać pełne rysunki przekroju, wypełnij formularz z zgodą na przetwarzanie moich danych osobowych przez biuro projektowe, niezbędne do odpowiedzi na zadane pytanie, złożenia oferty zgodnie z zasadach pouczeniami zawartymi w jednej lub większej liczbie określonych celów udzielenia rabatu, przesłania promocyjnego zamówionej informacji handlowej, nawiązania kontaktu telefonicznego w celach handlowych, podejmowania innych działań w zakresie marketingu bezpośredniego.

Pytania i odpowiedzi: Dach dwuspadowy – przekrój

• Co przedstawia przekrój dachu dwuspadowego w projekcie garażu APG 4B?

  Przekrój poprzeczny dachu dwuspadowego w APG 4B ukazuje symetryczną konstrukcję z dwiema pochyłymi połaciami, krokwiami i płatwiami w metodzie gospodarczej. Widoczna jest izolacja termiczna, wentylacja oraz przestrzeń pod kalenicą wykorzystana na pomieszczenie gospodarcze, co zapewnia szybki odpływ wody i śniegu.

• Jakie elementy konstrukcyjne widać na przekroju dachu dwuspadowego?

  Na przekroju dachu dwuspadowego wyróżniają się krokwie, płatwie, łaty, słupy nośne oraz izolacja. W projekcie APG 4B zastosowano drewnianą więźbę dachową z ekonomicznymi materiałami, takimi jak blachodachówka, optymalizując koszty i trwałość w polskim klimacie.

• Jakie są zalety dachu dwuspadowego widoczne na przekroju?

  Dach dwuspadowy na przekroju APG 4B pokazuje prostotę konstrukcji, brak dodatkowych skosów przy wjeździe od szczytu oraz efektywne wykorzystanie przestrzeni pod kalenicą. Zapewnia ekonomiczną budowę, dobrą wentylację i izolację, idealną dla garażu dwustanowiskowego.

• Gdzie znaleźć szczegółowe rysunki przekroju dachu dwuspadowego?

  Szczegółowe rysunki przekroju dachu dwuspadowego z projektu APG 4B dostępne są po zakupie projektu za 961 zł (promocja z 50% zniżką przy zakupie projektu domu). Wymaga wypełnienia formularza z zgodami RODO; obejmuje detale konstrukcyjne, w tym krokwie, łaty i izolację.
