Stalowa konstrukcja dachu jednospadowego, która stoi w 3 dni

Stalowa konstrukcja dachu jednospadowego to odpowiedź na potrzebę szybkiego, taniego i trwałego zadaszenia, które nie wymaga tradycyjnej więźby drewnianej. Jedna płaszczyzna pochyła w jednym kierunku upraszcza odprowadzanie wody, skraca czas montażu nawet o połowę w porównaniu z dachem dwuspadowym i pozwala dobudować wiatę lub halę praktycznie do każdej ściany szczytowej. Poniżej znajdziesz pełne parametry techniczne, koszty, listę najczęstszych błędów oraz szczegółową instrukcję montażu wszystko oparte na normie PN-EN 1993 i wieloletniej praktyce projektowej.

• Parametry techniczne i typoszeregi konstrukcji jednospadowych
• Montaż stalowego dachu jednospadowego krok po kroku
• Koszty, błędy wykonawcze i porównanie z dachem dwuspadowym

Parametry techniczne i typoszeregi konstrukcji jednospadowych

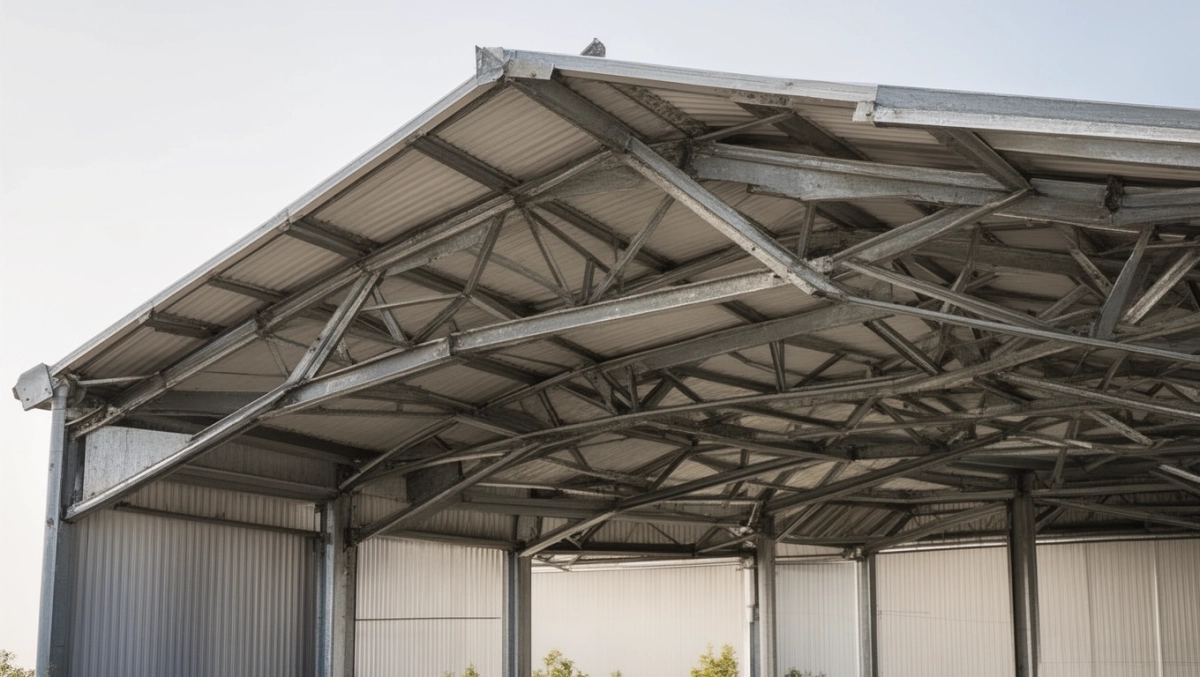

Konstrukcja dachu jednospadowego stalowego opiera się na ramach portalowych lub układzie słupowo-ryglowym, gdzie główną rolę nośną pełnią profile gorącowalcowane lub profile zimnogięte. Najczęściej stosuje się dwuteowniki HEA, HEB oraz profile kwadratowe SHS i prostokątne RHS z gatunku stali S235, S275 lub S355. Wybór gatunku wynika bezpośrednio z wartości obliczeniowej obciążenia S355 wytrzymuje około 30% więcej niż S235 przy tej samej masie, więc przy rozpiętościach powyżej 12 m zaczyna się amortyzować w ciężarze własnym.

Kąt spadku połaci determinuje zarówno schemat statyczny, jak i dobór pokrycia. W praktyce stosuje się przedział 5-15 stopni. Przy 5-7 stopniach konieczne jest pokrycie z blachy płaskiej na rąbek stojący, które nie wymaga minimalnego spadku 10 stopni typowego dla blach trapezowych. Nachylenie wpływa też na siły poziome przekazywane na fundamenty im mniejszy kąt, tym mniejsze parcie wiatru na połać, ale jednocześnie rośnie naprężenie w pasie górnym ramy, bo rozkład sił zbliża się do czystego zginania.

Zabezpieczenie antykorozyjne to nie kwestia estetyki, lecz trwałości. Cynkowanie ogniowe zanurzeniowe (wg PN-EN ISO 1461) tworzy warstwę 70-100 µm, która w środowisku wiejskim C2 wytrzymuje 50-80 lat bez konserwacji. W strefach przemysłowych C3-C4 wymagane jest dodatkowe malowanie proszkowe lub nawierzchniowe, co wydłuża cykl życia konstrukcji o kolejne 20-30 lat. Warto przy tym pamiętać, że ogniowa warstwa cynku nie lubi kontaktu z kwasami w obiektach inwentarskich z intensywną emisją amoniaku lepiej sprawdza się malowanie epoksydowe.

Typoszeregi popularnych rozmiarów wiat i hal jednospadowych prezentują się następująco. Standardowe moduły 6×4 m i 8×5 m trafiają do zastosowań prywatnych carporty, zadaszenia tarasów, drewutnie. Warianty 10×6 m i 12×6 m to już segment rolniczy i magazynowy. Rozmiary 15×7 m i większe obsługują produkcję oraz logistykę. Każdy z tych typoszeregów może zostać zmodyfikowany rozstaw ram, wysokość okapowa, kąt spadku połaci dostosowuje się do konkretnej działki i wymagań inwestora bez istotnej zmiany cen jednostkowych.

Obciążenie śniegiem zależy od strefy klimatycznej, w której znajduje się inwestycja. Polska podzielona jest na pięć stref (PN-EN 1991-1-3), gdzie wartość charakterystyczna obciążenia śniegiem na gruncie waha się od 0,7 kN/m² (strefa 1) do 1,6 kN/m² (strefa 5). Na terenach podgórskich stosuje się dodatkowe współczynniki ekspozycji, które mogą podwyższyć tę wartość nawet dwukrotnie. Wiatr projektuje się analogicznie według PN-EN 1991-1-4, biorąc pod uwagę strefę wiatrową, kategorię terenu i wysokość konstrukcji tutaj płaski dach jednospadowy o niskim kącie spadku bywa korzystniejszy niż dwuspadowy, bo generuje mniejsze siły ssące na połać dolną.

Montaż stalowego dachu jednospadowego krok po kroku

Przygotowanie fundamentu to pierwszy i najczęściej niedoceniany etap. Stalowe słupy ramy portalowej wymagają stóp fundamentowych z kotwami wklejanymi lub wmurowanymi, osadzonymi w betonie klasy minimum C25/30. Średnica kotwy to zazwyczaj M20-M30, a jej zagłębienie w fundamencie powinno wynosić co najmniej 30-krotność średnicy pręta. Geometria osadzenia musi być kontrolowana laserowo z tolerancją ±5 mm, bo każdy milimetr błędu powiela się w wyższych partiach konstrukcji i może uniemożliwić spasowanie prefabrykowanych elementów.

Montaż słupów rozpoczyna się od ustawienia ich na kotwach i tymczasowego stężenia. Przed dokręceniem nakrętek sprawdza się pion zarówno wzdłuż hali, jak i w kierunku poprzecznym wiatr boczny działa na nieusztywniony słup jak na wysokie ramię dźwigni, więc każdy błąd prostoliniowości zwiększa moment zginający przy pierwszym podmuchu. Po ustawieniu słupów w obu osiach nakręca się kotwy kluczem dynamometrycznym z momentem podanym w dokumentacji warsztatowej zazwyczaj 280-450 Nm dla M20.

Rygle i płatwie tworzą szkielet nośny pokrycia. Rygle poziome spinają słupy w górnej części i przenoszą obciążenia z płatwi na ramy portalowe. Płatwie, rozmieszczone co 1,0-1,5 m wzdłuż spadku, stanowią bezpośrednie podparcie blachy trapezowej lub płyty warstwowej. Ich rozstaw wynika z nośności pokrycia blacha T35 wytrzymuje 2,5 m rozstawu, blacha T55 dochodzi do 4 m, ale przy standardowych obciążeniach optymalna odległość to 1,5-2,0 m, co daje rozsądny kompromis między masą stali a kosztem pokrycia.

Stężenia wiatrowe i montażowe montuje się zanim powstanie pokrycie dachowe. Stalowy dach jednospadowy, niezależnie od rozpiętości, wymaga usztywnienia w płaszczyźnie połaci najczęściej stosuje się pręty ściągowe w układzie X lub stężenia ramowe w ścianach podłużnych. Bez nich pierwszy silniejszy wiatr boczny przemieści węzły i wykrzywi ramę tak, że korekta geometryczna stanie się praktycznie niemożliwa bez demontażu.

Etap pokrycia zaczyna się od paroizolacji (jeśli dach jest ocieplony) i montażu blachy trapezowej lub płyty warstwowej. Blachy układa się prostopadle do kierunku spadku, łącząc na zakładkę jedno- lub dwuprzęsłową i mocując wkrętami farmerskimi z podkładką EPDM do płatwi. Podkładka EPDM nie jest detalem po jej pominięciu woda kapilarnie wciągana pod łeb wkrętu powoduje korozję punktową w ciągu 2-3 sezonów.

Standardowa wiata stalowa jednospadowa o wymiarach 10×6 m stawiana jest na gotowym fundamencie w 2-3 dni robocze przez ekipę czteroosobową. Hala o rozpiętości 20 m z kratownicami zajmuje 7-10 dni. Czas nie obejmuje betonowania fundamentów, które w zależności od warunków gruntowych trwa 3-7 dni przed rozpoczęciem montażu stalowego. Całość, od wbicia łopaty do przekazania obiektu, zamyka się zwykle w 3-4 tygodniach dla wiaty i 6-8 tygodniach dla hali produkcyjnej.

Koszty, błędy wykonawcze i porównanie z dachem dwuspadowym

Cena konstrukcji stalowej jednospadowej waha się od 220 do 480 zł netto za m² w zależności od rozpiętości, gatunku stali i stopnia zabezpieczenia antykorozyjnego. Wariant 6×4 m z ocynkowanymi ramami HEA 140 to koszt około 220-280 zł/m². Rozwiązanie 10×6 m z ramami HEA 180 i podwójną ochroną cynk-plus-malowanie oscyluje wokół 320-380 zł/m². Hala 15×7 m z ramami kratownicowymi dochodzi do 450-480 zł/m², ale w tej kwocie mieści się już złożona geometria węzłów i większe zużycie materiału.

Na cenę wpływa kilka czynników, które łatwo przeoczyć przy porównywaniu ofert. Po pierwsze, gatunek stali zamiana S235 na S355 pozwala zmniejszyć przekroje o 15-20%, ale podnosi cenę materiału o około 10%. Po drugie, zabezpieczenie antykorozyjne cynkowanie ogniowe kosztuje 8-12% wartości konstrukcji, malowanie proszkowe 5-8%. Po trzecie, logistyka transport elementów o długości 12 m na miejsce montażu wymaga specjalistycznej naczepy i podnosi koszt o 3-6% wartości zamówienia.

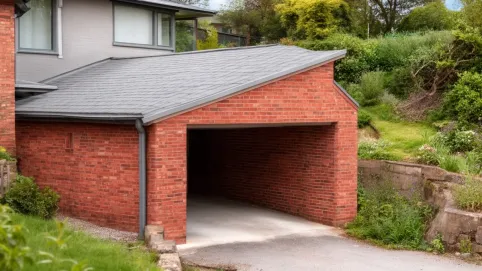

Dach dwuspadowy lepiej sprawdza się w obiektach wolnostojących, gdzie symetryczny rozkład masy i naturalna wentylacja podkalenicowa są priorytetem. W przypadku dobudówek do istniejących ścian szczytowych, zadaszeń tarasów, carportów przylegających do budynku i obiektów inwentarskich z wentylacją mechaniczną dach jednospadowy wygrywa prostotą odprowadzania wody i mniejszą masą własną. Niższa kubatura pod zadaszeniem zmniejsza też koszty ogrzewania w obiektach ocieplanych to konkretne 12-18% oszczędności w skali roku na ogrzewaniu hali o powierzchni 200 m².

Kiedy jednospadowa konstrukcja stalowa nie jest najlepszym wyborem? Przy rozpiętościach powyżej 25 m zaczyna dominować problem ugięcia pasa dolnego, a rama portalowa wymaga wzmocnień, które zacierają różnicę kosztową z dachem dwuspadowym. W rejonach o intensywnych opadach śniegu (strefa 5, tereny podgórskie) płaski dach wymaga regularnego odśnieżania, bo zsuwający się śnieg trafia na jedną stronę i przeciąża konstrukcję krawędzi okapu. Wreszcie obiekty z wymaganą wysoką estetyką pawilony, centra handlowe lepiej realizować z dachem wielospadowym lub łukowym, gdzie stal odchodzi na dalszy plan.

Norma PN-EN 1993-1-1 wraz z załącznikiem krajowym reguluje projektowanie konstrukcji stalowych w Polsce. Dokument określa współczynniki bezpieczeństwa, metody klasyfikacji przekrojów oraz zasady sprawdzania stateczności. Każdy producent oznaczony znakiem CE zobowiązany jest do prowadzenia zakładowej kontroli produkcji zgodnie z EN 1090-1, a klasy wykonania EXC1-EXC4 determinują dopuszczalne odchyłki montażowe i zakres badań nieniszczących spoin. Dla wiat i hal o rozpiętości do 15 m standardem pozostaje EXC2, powyżej tej granicy warto inwestować w EXC3.

Stalowa konstrukcja dachu jednospadowego sprawdza się tam, gdzie liczy się czas, powtarzalność parametrów i przewidywalność kosztów. Jej największą przewagą nad tradycyjną więźbą drewnianą jest stabilność wymiarowa stal nie pracuje pod wpływem wilgoci, nie pęka i nie wymaga impregnacji co kilka lat. Jednocześnie koszt inwestycyjny bywa niższy o 20-35% w porównaniu z konstrukcją dwuspadową o tej samej powierzchni zabudowy, a sam montaż zamyka się w dniach, nie tygodniach. Decyzja o wyborze konkretnego wykonawcy powinna opierać się na dokumentacji projektowej, certyfikatach zakładowej kontroli produkcji i referencjach z obiektów o zbliżonej skali nie na samej cenie za m², bo w tej kategorii różnice rzędu 15% między ofertami zwykle oznaczają realne różnice w grubości ścianek profili, gatunku stali lub jakości powłoki cynkowej.
