Planowanie stalowej konstrukcji dachu jednospadowego to decyzja, która determinuje trwałość, koszty eksploatacji i bezpieczeństwo całego obiektu przez dekady. Zły dobór profili, niedoszacowanie obciążeń lub pominięcie detali antykorozyjnych potrafi zamienić pozornie oszczędne rozwiązanie w źródło ciągłych problemów i nieplanowanych wydatków. W branży spotykam inwestorów, którzy stracili setki tysięcy złotych na naprawach zalanego poszycia lub wymianie skorodowanych elementów nośnych wszystko dlatego, że pomięli fundamentalne zasady projektowania konstrukcji stalowych. Ten tekst idzie głębiej niż typowe poradniki: pokazuje mechanizmy, które decydują o sukcesie lub porażce, a nie tylko wylicza gotowe rozwiązania do skopiowania.

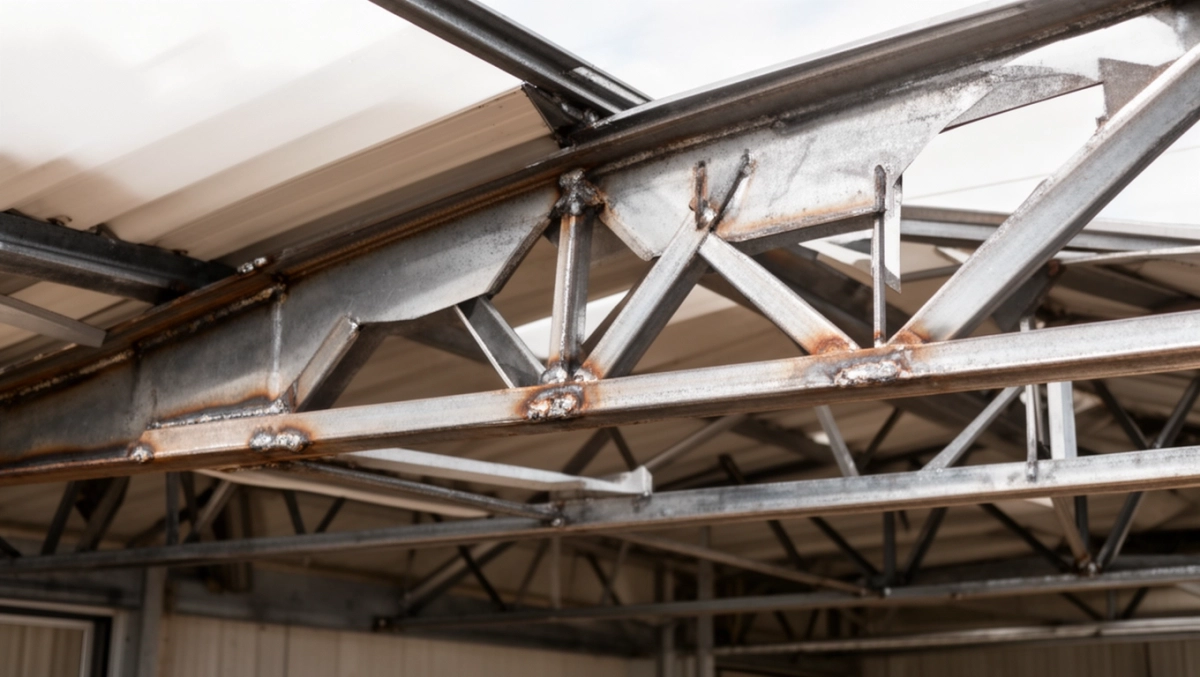

Konstrukcja stalowa dachu jednospadowego

Elementy stalowe dachu jednospadowego dźwigary, płatwie, stężenia

Dźwigary stalowe stanowią rdzeń całego układu konstrukcyjnego i to od ich wymiarów, rozstawu oraz sposobu zamocowania zależy, czy dach przetrwa dekady, czy zacznie się odkształcać już po pierwszym sezonie. Profile dwuteowe lub kratownicowe o wysokości 400-800 mm pracują jako główne elementy nośne, przenoszące ciężar poszycia, śniegu i wiatru na fundament lub ściany obiektu. Przy rozpiętościach do 12 metrów można stosować gotowe prefabrykowane dźwigary z profili walcowanych ich produkcja w warunkach kontrolowanych fabryki gwarantuje powtarzalność geometrii i jakość spoin.

Płatwie dachowe montowane są prostopadle do dźwigarów i tworzą płaszczyznę nośną dla płyt warstwowych lub blachy trapezowej. Rozstaw płatwi wynosi zazwyczaj 1,0-1,5 metra i musi być ściśle dostosowany do rozpiętości dopuszczalnej przez wybrany typ pokrycia płyta warstwowa grubości 120 mm przy prawidłowym podparciu zniesie obciążenie użytkowe dochodzące do 250 kg/m², podczas gdy cieńszy profil 80 mm wymaga gęstszego rozmieszczenia podpór. Przekrój płatwi dobiera się na podstawie obliczeń momentu gnącego i siły tnącej, uwzględniając współczynnik materiałowy dla stali S235 lub S355 zgodnie z normą PN-EN 1993-1-1.

Stężenia poziome i tężniki ukośne spełniają funkcję, której początkujący projektanci często nie doceniają: zapobiegają wyboczeniu pasów ściskanych dźwigarów i zapewniają przestrzenną sztywność całego układu. Tężniki montowane w płaszczyźnie pasa górnego lub dolnego dźwigara działają jak rozpora, która skraca efektywną długość wyboczeniową elementu zamiast całej rozpiętości dźwigara, śruby mocujące lub spawanie łączą go z tężnikiem co 3-4 metry, co dramatycznie zwiększa nośność. Profile ceowe lub kątowe o grubości ścianki 4-6 mm spełniają tę rolę wystarczająco, o ile są prawidłowo zamocowane do ściskanych pasów dźwigarów.

Połączenia między dźwigarami a płatwiami realizuje się najczęściej za pomocą śrub wysokiej wytrzymałości klasy 8.8 lub 10.9, co umożliwia szybki montaż bez konieczności spawania na placu budowy. Blachownice węzłowe lub nakładki doczołowe przenoszą moment zginający z płatwi na środnik lub pas dźwigara ich grubość dobiera się tak, aby nośność na zginanie była co najmniej 1,1 razy większa niż siła obliczeniowa działająca w węźle. W przypadku dużych rozpiętości stosuje się również spoiny pachwinowe, które przy prawidłowym wykonaniu i kontroli radiograficznej osiągają wytrzymałość równą materiałowi rodzimemu.

Projektowanie konstrukcji dachu jednospadowego obciążenia i normy

Zanim inżynier sięgnie po kalkulator, musi znać trzy zestawy obciążeń, które będą działać na konstrukcję przez cały okres jej eksploatacji. Obciążenie stałe obejmuje ciężar własny dźwigarów, płatwi, pokrycia oraz ewentualnych instalacji podwieszonych dla typowego dachu jednospadowego z płytą warstwową warto przyjmować 15-25 kg/m², co przy rozpiętości 10 metrów przekłada się na moment gnący rzędu 15 kNm na metr bieżący dźwigara. Obciążenie zmienne użytkowe uwzględnia ciężar ekip montujących pokrycie oraz konserwację norma PN-EN 1991-1-1 definiuje wartość charakterystyczną 0,5-1,0 kN/m² w zależności od dostępności dachu.

Obciążenia klimatyczne wiatr i śnieg wymagają szczególnej uwagi w przypadku dachów jednospadowych, gdzie asymetria kształtu tworzy strefy podciśnienia i nadciśnienia. Współczynnik aerodynamiczny cp dla dachu o nachyleniu 5-15° przy wietrze wiejącym prostopadle do krawędzi okapu może osiągać wartości od -0,8 do +0,4, co oznacza, że jeden fragment dachu pracuje na ssanie, a drugi na parcie. Lokalne normy regionalne, dostępne na stronie Głównego Instytutu Górnictwa, podają mapy stref obciążenia śniegiem dla całego kraju w górach wartość charakterystyczna snk może przekraczać 200 kg/m², podczas gdy na nizinach nie przekracza 70 kg/m².

Obliczenia statyczne wykonuje się zgodnie z Eurokodem 3 (PN-EN 1993-1-1) oraz jego częścią dotyczącą projektowania elementów cienkościennych (PN-EN 1993-1-3), jeśli ścianki profili są smuklejsze niż 0,5. Współczynnik materiałowy γM wynosi 1,0 dla przekrojów klasy 1-3 i 1,05 dla klasy 4, gdzie mamy do czynienia ze zjawiskiem wyboczenia lokalnego ścianek. Projektant sprawdza również stan graniczny użytkowania ugięcie dźwigara nie może przekraczać L/250 dla obciążeń quasi-stałych, co przy rozpiętości 10 metrów oznacza maksymalne ugięcie 40 mm, liczone jako strzałka ugięcia od ciężaru własnego i obciążeń zmiennych.

Detale połączeń wymagają osobnego potraktowania: konsole pod wspornikiem, blachy węzłowe pod kątem, otwory pod śruby każdy z tych elementów stanowi osobny węzeł obliczeniowy. Śruby wysokiej wytrzymałości w połączeniach ciernych wymagają sprawdzenia nośności na poślizg przy określonej sile przedwstępnego dokręcenia stosunek siły docisku do siły ścinającej nie może przekraczać współczynnika 0,85. Podłoże pod kotwami, najczęściej beton klasy C20/25 lub wyższej, musi zostać zweryfikowane pod kątem wytrzymałości na docisk, aby uniknąć kruchej awarii węzła fundamentowego.

Montaż i ochrona antykorozyjna stalowego dachu jednospadowego

Kolejność montażu determinuje bezpieczeństwo ekipy i jakość finalną konstrukcji pominięcie tymczasowego stężenia lub źle wykonany podlew fundamentowy potrafi zniweczyć nawet najlepiej zaprojektowany układ. Jako pierwsze montuje się kotwy fundamentowe wiercone lub osadzone chemicznie w betonie, sprawdzając rzędne i osie przed przystąpieniem do podnoszenia dźwigarów. Poduszki z zaprawy niwelacyjnej pod płytą podstawy wyrównują nierówności podłoża i przenoszą punktowe obciążenia na większą powierzchnię grubość warstwy nie powinna przekraczać 30 mm, aby uniknąć spływu podczas wiązania.

Dźwigary stawia się przy użyciu dźwigu lub wciągarki linowej, zaczepiając w punktach wskazanych w projekcie wykonawczym podnośnik mimośrodowy w newralgicznym miejscu potrafi wywołać naprężenia większe niż obciążenie użytkowe całego dźwigara. Tymczasowe stężenia montowane przed lub w trakcie stawiania dźwigarów utrzymują płaszczyznę konstrukcji i zapobiegają wywróceniu typowy schemat obejmuje krzyżowe tężniki montowane na co trzeciej osi między dźwigarami. Po ustawieniu wszystkich dźwigarów i wyrównaniu osi w pionie przystępuje się do montażu płatwi, rozpoczynając od okapu i przesuwając się w kierunku kalenicy.

Ochrona antykorozyjna dzieli się na trzy strategie, z których każda ma swoje miejsce w zależności od warunków eksploatacji i budżetu. Cynkowanie metodą zanurzeniową (hot-dip) tworzy warstwę 50-80 μm pokrywającą całą powierzchnię, w tym krawędzie i szczeliny niedostępne dla natrysku ten wariant stosuje się tam, gdzie konstrukcja będzie narażona na wilgoć lub agresywne środowisko przemysłowe. Malowanie antykorozyjne wymaga starannie przygotowanej powierzchni ST3 według normy PN-EN ISO 8501-1 oznacza ręczne lub mechaniczne oczyszczenie do stopnia czystości Sa 2½ przed nałożeniem podkładu epoksydowego grubości 60-80 μm i warstwy nawierzchniowej.

Złącza śrubowe stanowią newralgiczne punkty, gdzie warstwa cynku ulega przerwaniu przez gwint i powierzchnię styku zastosowanie podkładek uszczelniających z elastomerem lub taśmy PTFE zapobiega podsiąkaniu wilgoci pod powierzchnię połączenia. W miejscach szczególnie narażonych na korozję, takich jak okolice rynien czy otwory odwadniające, stosuje się dodatkowe powłoki woskowe lub smary ochronne nakładane po montażu. Przeglądy okresowe co 3-5 lat pozwalają wychwycić pierwsze ogniska korozji i zainterweniować miejscowo, zanim degradacja obejmie cały przekrój elementu nośnego.

Ceny i ekonomia stalowego dachu jednospadowego w 2026 roku

Koszt konstrukcji stalowej dachu jednospadowego kształtuje się w przedziale 180-350 PLN/m² powierzchni rzutu, przy czym widełki zależą od stopnia skomplikowania geometrii, rozpiętości i jakości zastosowanych profili. Dźwigary kratownicowe o rozpiętości 12-15 metrów wymagające indywidualnego projektu i obróbki antykorozyjnej plasują się w górnej części tego zakresu, podczas gdy standardowe profile dwuteowe przy rozpiętości do 9 metrów mieszczą się w dolnej. Warto pamiętać, że cena samej konstrukcji to dopiero początek montaż, transport i powłoki ochronne mogą zwiększyć całkowity koszt nawet o 60-80% w stosunku do ceny materiału.

Porównanie z konstrukcją drewnianą wypada korzystnie dla stali przy rozpiętościach przekraczających 8 metrów, gdzie drewno wymaga już klejonych elementów lub grubych przekrojów, które podnoszą cenę i wydłużają czas realizacji. Betonowa alternatywa, choć trwała, generuje obciążenie fundamentów rzędu 300-400 kg/m² konstrukcji gotowej przy słabym gruncie różnica w kosztach posadowienia może przekroczyć 100 PLN/m² na korzyść stali. Decydując się na konstrukcję stalową, inwestor zyskuje also szybki montaż bez wilgotności i sezonowości typowej dla robót betoniarskich.

Koszty eksploatacji przez okres 50 lat przemawiają jednoznacznie na korzyść stali przy założeniu jednego gruntownego przeglądu i odnowienia powłoki co 15-20 lat, całkowity koszt posiadania okazuje się niższy niż w przypadku drewna wymagającego impregnacji ciśnieniowej co 5-8 lat lub konstrukcji aluminiowych, których cena początkowa dwukrotnie przewyższa stal. Odporność ogniowa wymaga osobnego omówienia: stal przy temperaturze przekraczającej 500°C traci nośność, dlatego w obiektach o podwyższonych wymogach przeciwpożarowych stosuje się malowanie pęczniejące (intumescent), które przy ogrzewaniu tworzy warstwę izolacyjną chroniącą rdzeń przez 60-120 minut.

Recykling elementów stalowych na końcu cyklu życia stanowi istotny argument ekonomiczny i ekologiczny złom stalowy osiąga wartość rzędu 800-1200 PLN za tonę, co oznacza, że przy masie konstrukcji 50 ton inwestor może odzyskać 40-60 tysięcy złotych. Zrównoważony rozwój nie jest tu pustym hasłem, lecz realnym współczynnikiem decydującym o całkowitej ekonomice projektu, zwłaszcza przy rosnących wymaganiach certyfikacji środowiskowej budynków komercyjnych i przemysłowych.

Konstrukcja stalowa dachu jednospadowego najczęściej zadawane pytania

Jakie są główne elementy stalowe dachu jednospadowego?

Głównymi elementami stalowymi dachu jednospadowego są dźwigary stanowiące rdzeń konstrukcji, płatwie dachowe montowane prostopadle do dźwigarów oraz stężenia poziome i tężniki ukośne zapobiegające wyboczeniu pasów ściskanych. Dźwigary o wysokości 400-800 mm pracują jako główne elementy nośne przenoszące ciężar poszycia, śniegu i wiatru na fundament lub ściany obiektu. Płatwie tworzą płaszczyznę nośną dla pokrycia dachowego z rozstawem zazwyczaj 1,0-1,5 metra. Tężniki skracają efektywną długość wyboczeniową dźwigarów, co dramatycznie zwiększa nośność całego układu konstrukcyjnego.

Jakie obciążenia należy uwzględnić przy projektowaniu konstrukcji stalowej dachu jednospadowego?

Przy projektowaniu należy uwzględnić trzy zestawy obciążeń: stałe obejmujące ciężar własny wszystkich elementów konstrukcji i pokrycia, zmienne użytkowe związane z ekipami montującymi pokrycie oraz konserwacją, a także obciążenia klimatyczne w postaci wiatru i śniegu. Obciążenie stałe dla typowego dachu z płytą warstwową wynosi 15-25 kg/m². Współczynnik aerodynamiczny dla dachów o nachyleniu 5-15° może osiągać wartości od -0,8 do +0,4, co oznacza że różne fragmenty dachu pracują na ssanie lub parcie. Obciążenie śniegiem waha się od 70 kg/m² na nizinach do ponad 200 kg/m² w górach.

Jak montuje się połączenia między dźwigarami a płatwiami w konstrukcji stalowej?

Połączenia realizuje się najczęściej za pomocą śrub wysokiej wytrzymałości klasy 8.8 lub 10.9, co umożliwia szybki montaż bez konieczności spawania na placu budowy. Blachownice węzłowe lub nakładki doczołowe przenoszą moment zginający z płatwi na środnik lub pas dźwigara, a ich grubość dobiera się tak aby nośność na zginanie była co najmniej 1,1 razy większa niż siła obliczeniowa działająca w węźle. Przy dużych rozpiętościach stosuje się również spoiny pachwinowe, które przy prawidłowym wykonaniu osiągają wytrzymałość równą materiałowi rodzimemu. Śruby wysokiej wytrzymałości w połączeniach ciernych wymagają sprawdzenia nośności na poślizg przy określonej sile przedwstępnego dokręcenia.

W jaki sposób wykonuje się ochronę antykorozyjną stalowej konstrukcji dachu jednospadowego?

Ochrona antykorozyjna dzieli się na trzy główne strategie. Cynkowanie metodą zanurzeniową (hot-dip) tworzy warstwę 50-80 μm pokrywającą całą powierzchnię łącznie z krawędziami i szczelinami niedostępnymi dla natrysku, co jest idealnym rozwiązaniem w wilgotnym lub agresywnym środowisku przemysłowym. Malowanie antykorozyjne wymaga starannie przygotowanej powierzchni ST3 według normy PN-EN ISO 8501-1 z ręcznym lub mechanicznym oczyszczeniem do stopnia Sa 2½ przed nałożeniem podkładu epoksydowego grubości 60-80 μm i warstwy nawierzchniowej. Złącza śrubowe stanowią newralgiczne punkty, gdzie stosuje się podkładki uszczelniające z elastomerem lub taśmy PTFE zapobiegające podsiąkaniu wilgoci.

Jaki jest koszt konstrukcji stalowej dachu jednospadowego w 2026 roku i jakie są koszty eksploatacji?

Koszt konstrukcji stalowej dachu jednospadowego kształtuje się w przedziale 180-350 PLN/m² powierzchni rzutu, przy czym widełki zależą od stopnia skomplikowania geometrii, rozpiętości i jakości profili. Montaż, transport i powłoki ochronne mogą zwiększyć całkowity koszt nawet o 60-80% w stosunku do ceny materiału. Koszty eksploatacji przez okres 50 lat przemawiają jednoznacznie na korzyść stali przy jednym gruntownym przeglądzie i odnowieniu powłoki co 15-20 lat całkowity koszt posiadania okazuje się niższy niż w przypadku drewna wymagającego impregnacji ciśnieniowej co 5-8 lat. Dodatkowo złom stalowy osiąga wartość rzędu 800-1200 PLN za tonę, co przy masie konstrukcji 50 ton oznacza potencjalny zwrot 40-60 tysięcy złotych.

Jakie są główne zalety konstrukcji stalowej w porównaniu z drewnianą lub betonową?

Porównanie z konstrukcją drewnianą wypada korzystnie dla stali przy rozpiętościach przekraczających 8 metrów, gdzie drewno wymaga już klejonych elementów lub grubych przekrojów podnoszących cenę i wydłużających czas realizacji. Betonowa alternatywa generuje obciążenie fundamentów rzędu 300-400 kg/m² konstrukcji gotowej, co przy słabym gruncie może zwiększyć koszty posadowienia nawet o ponad 100 PLN/m² na korzyść stali. Konstrukcja stalowa oferuje szybki montaż bez wilgotności i sezonowości typowej dla robót betoniarskich, odporność ogniową przy zastosowaniu malowania pęczniejącego (intumescent) chroniącego rdzeń przez 60-120 minut, oraz pełną możliwość recyklingu elementów na końcu cyklu życia budynku.
