Bezpiecznik do rolet: jak dobrać, żeby działał latami

Roleta staje w połowie okna, pilot milczy, a termin oddania mieszkania wisi na sznurku to najczęstszy scenariusz, w którym pada pytanie, jaki bezpiecznik do rolet faktycznie pasuje do konkretnej instalacji. Dobór wymaga spojrzenia na trzy parametry jednocześnie: prąd znamionowy silnika rurowego, charakterystykę czasowo-prądową zabezpieczenia i typ obciążenia, jakie silnik stanowi w obwodzie 230 V. Konkretne obliczenia dla mocy od 100 W do 800 W, tabela porównawcza trzech typów zabezpieczeń i ściąga z wymiany krok po kroku znajdziesz poniżej. Źle dobrany element albo chroni za słabo, albo wybija przy każdym starcie silnika, a przepalony napęd rurowy oznacza wydatek 400-900 zł i dzień stracony na demontażu skrzynki.

• Anatomia obwodu rolety elektrycznej: co faktycznie chroni bezpiecznik
• Rodzaje bezpieczników do rolet: topikowy, MCB i elektroniczny
• Charakterystyka B czy C: jaką wybrać do silnika rolety
• Kalkulacja doboru bezpiecznika: wzór, margines i scenariusz dla trzech rolet
• Bezpiecznik w rozdzielnicy głównej czy lokalnie przy rolecie
• Wymiana bezpiecznika w rolecie krok po kroku
• Profilaktyka i diagnostyka: dlaczego bezpiecznik wyzwala i jak temu zapobiec
• Najczęstsze pytania o bezpiecznik do rolet

Anatomia obwodu rolety elektrycznej: co faktycznie chroni bezpiecznik

Obwód rolety elektrycznej zaczyna się w rozdzielnicy głównej, biegnie przewodem trzyżyłowym (L, N, PE) do puszki przy oknie i kończy na silniku rurowym zamontowanym w wałku skrzynki. Bezpiecznik nadprądowy osłania cały ten odcinek przed skutkami zwarcia i przeciążenia, reagując na chwilowe skoki natężenia szybciej, niż sam silnik zdążyłby się przegrzać. Konkretnie oznacza to, że ogniwo zabezpieczenia musi rozpoznać dwa zupełnie różne zagrożenia: prąd zwarciowy rzędu setek amperów w ułamku sekundy oraz powolny wzrost poboru wskutek zatarcia mechanicznego.

Silnik rolety to obciążenie indukcyjne, a ta właściwość zmienia reguły gry. Prąd rozruchowy sięga 3-7 razy wartości znamionowej przez pierwsze 100-300 ms, gdy uzwojenie magazynuje energię w polu magnetycznym. Bezpiecznik o charakterystyce B, zaprojektowany do oświetlenia i grzejników, potraktuje ten krótki impuls jako przeciążenie i wyzwoli niepotrzebnie. Dlatego do silników rolet stosuje się niemal wyłącznie charakterystykę C, która toleruje impuls 5-10 × I_n trwający do 1 s, a w obwodach z kilkoma napędami startującymi jednocześnie rozważa się charakterystykę D.

W nowszych instalacjach między bezpiecznikiem a silnikiem pojawiają się dodatkowe elementy: sterownik radiowy, krańcówki wbudowane w silnik lub w listwie, a czasem kondensator rozruchowy przy starszych napędach asynchronicznych. Każdy z nich wpływa na kształt poboru prądu: sterownik pobiera 5-15 mA w stanie czuwania, krańcówki zwierają obwód na ułamek sekundy przy dojechaniu do pozycji końcowej, a kondensator chwilowo obciąża sieć przy starcie. Bezpiecznik musi tolerować te mikroimpulsy bez fałszywego wyzwolenia, a zarazem reagować na prawdziwe zwarcie w uzwojeniu lub uszkodzenie kabla.

Schemat blokowy obwodu wygląda więc tak: rozdzielnia (MCB plus ewentualnie RCD 30 mA) → przewód YDYp 3×1,5 mm² lub 3×2,5 mm² → puszka rozgałęźna → sterownik (opcjonalnie) → silnik rurowy. W instalacjach z kilkoma roletami na jednym obwodzie pojawia się dodatkowe pytanie: sumować moce wszystkich silników i dobrać jeden wspólny bezpiecznik, czy prowadzić oddzielne linie. Standard w nowym budownictwie jest tu jednoznaczny osobna linia na każdą roletę lub co najwyżej na dwa napędy w jednym pomieszczeniu.

Napięcie zasilania (230 V AC) jest w polskich warunkach stałe, ale prąd znamionowy silnika waha się od 0,4 A dla małych rolet okiennych do 3,5 A dla ciężkich rolet zewnętrznych antywłamaniowych. Bezpiecznik dobiera się zawsze do wartości znamionowej, a nie do mocy pobieranej w szczycie, bo to właśnie prąd decyduje o nagrzewaniu przewodu i samych styków zabezpieczenia. Pomylenie tych dwóch wielkości to najczęstsza przyczyna wywalania bezpiecznika przy każdym podmuchu wiatru dociskającym pióra rolety do prowadnicy.

Rodzaje bezpieczników do rolet: topikowy, MCB i elektroniczny

Na rynku funkcjonują trzy główne typy zabezpieczeń obwodów roletowych, a każdy z nich ma inne przeznaczenie, cenę i sposób montażu. Wybór między nimi rzadko wynika z mody zwykle podpowiada go istniejąca instalacja, dostępna przestrzeń w rozdzielnicy i budżet inwestora. Porównanie obejmuje zarówno klasyczne wkładki topikowe spotykane w domach budowanych przed 2000 rokiem, jak i nowoczesne wyłączniki nadprądowe montowane w praktycznie każdej nowej rozdzielnicy od lat 90.

Trzecia opcja, elektroniczne zabezpieczenie silnikowe (smart MCB), to odpowiedź na potrzeby budynków zarządzanych automatyką. Cena 150-400 zł obejmuje moduł pomiarowy, komunikację bezprzewodową lub Modbus, powiadomienia push przy wyzwoleniu i historię zdarzeń. Urządzenie mierzy prąd chwilowy, napięcie, a czasem temperaturę styków, dzięki czemu wykrywa degradację izolacji tygodnie przed pełnym zwarciem. Sprawdza się w dużych instalacjach z dziesięcioma i więcej roletami, gdzie ręczne sprawdzanie każdej linii jest niepraktyczne. Pojedyncza roleta w mieszkaniu takiego wydatku nie wymaga chyba że zależy Ci na danych do predykcyjnego serwisu.

Wymiana oprawki topikowej na nowoczesną podstawę MCB wiąże się z ingerencją w rozdzielnię, do czego potrzebne są uprawnienia SEP i wyłączenie napięcia na całym obwodzie. To już praca dla elektryka, nie dla majsterkowicza. W mieszkaniu z rozdzielnią wyposażoną w stare oprawki porcelanowe można bezpiecznie wymienić samą wkładkę na nową o identycznym amperażu, pod warunkiem że oprawka nie nosi śladów przypalenia.

Charakterystyka B czy C: jaką wybrać do silnika rolety

Charakterystyka czasowo-prądowa opisuje, jak szybko zabezpieczenie reaguje na konkretne wielokrotności prądu znamionowego, i to ona decyduje o kompatybilności bezpiecznika z silnikiem. W domowych rozdzielniach spotyka się trzy oznaczenia: B (3-5 × I_n), C (5-10 × I_n) i D (10-20 × I_n), z czego dwa pierwsze mają praktyczne znaczenie dla rolet. Pomylenie charakterystyki skutkuje albo wyzwalaniem przy każdym podmuchu wiatru, albo brakiem reakcji na realne zwarcie obie sytuacje prowadzą do frustracji i strat finansowych.

Trzecia opcja, litera D, pojawia się w obwodach z silnikami o bardzo ciężkim rozruchu: sprężarki, pompy, windy. Dla pojedynczej rolety nie ma zastosowania, ale w instalacjach przemysłowych z roletami magazynowymi o masie piór przekraczającej 50 kg warto ją rozważyć. Bezpiecznik D6A toleruje impuls 60-120 A przez 1 s, więc nie zareaguje na ciężki start silnika 2 kW, ale wyzwoli przy prawdziwym zwarciu. W domu jednorodzinnym sięganie po D to strata pieniędzy i ryzyko przegrzania przewodu bez reakcji zabezpieczenia.

Dobór charakterystyki sprowadza się do jednej reguły: do każdej rolety o mocy do 800 W wybierasz MCB z literą C i amperażem dobranym do prądu znamionowego z marginesem 25-30%. Silnik 200 W pobiera 0,87 A, więc właściwy to C2A (najbliższy nominał w górę) lub C1A, jeśli akceptujesz pracę blisko granicy. Silnik 500 W pobiera 2,2 A, więc szukasz C3A. Silnik 800 W pobiera 3,5 A, więc wybór to C4A lub C6A, zależnie od tego, czy chcesz margines na ewentualny wzrost poboru w starszej instalacji.

Nie stosuj bezpiecznika o wyższym amperażu niż obliczony, nawet jeśli obecny wyzwala zbyt często. To usunięcie zabezpieczenia, nie jego ulepszenie. Konsekwencją może być przegrzanie przewodu w ścianie i pożar, znacznie droższy niż wymiana silnika rolety za 500 zł.

Kalkulacja doboru bezpiecznika: wzór, margines i scenariusz dla trzech rolet

Podstawowy wzór na prąd znamionowy silnika to I = P / U, gdzie P oznacza moc pobieraną w watach, a U napięcie zasilania 230 V. Dla silnika 200 W prąd wynosi 0,87 A, dla 300 W to 1,3 A, dla 500 W to 2,17 A, dla 800 W to 3,48 A. Te wartości to punkt wyjścia, ale nie koniec obliczeń: do każdej z nich trzeba doliczyć margines bezpieczeństwa i uwzględnić prąd rozruchowy sięgający 3-7 × I_n przez pierwszą sekundę pracy napędu.

Margines 25-30% ponad prąd znamionowy chroni przed dwoma sytuacjami: niewielkim wzrostem poboru w starszych silnikach (zabrudzone szczotki, zużyte łożyska) oraz wahaniami napięcia w sieci, które przy napięciu obniżonym o 10% zwiększają prąd o tę samą wartość procentowo. Bezpiecznik dobrany „na styk" bez marginesu zacznie wyzwalać po 2-3 latach eksploatacji, gdy silnik się nieco zużyje, i znowu pojawi się problem rolety stającej w połowie okna.

Scenariusz z trzema roletami na jednym obwodzie wymaga osobnej analizy, bo sumowanie prądów daje liczbę, która na pierwszy rzut oka sugeruje bezpiecznik 10-13 A. Trzy silniki po 200 W to 0,87 A × 3 = 2,6 A, więc naturalnym wyborem wydaje się C3A. Problem pojawia się przy jednoczesnym rozruchu: trzy silniki startujące w tej samej sekundzie wytwarzają łączny impuls 7,8-18 A, co C3A potraktuje jako przeciążenie. Rozwiązaniem jest MCB C6A (toleruje impuls do 60 A przez 1 s) albo centralne sterowanie z priorytetyzacją, która uruchamia rolety sekwencyjnie z opóźnieniem 0,5-1 s.

Prąd rozruchowy zawsze sprawdzaj w karcie katalogowej producenta silnika, bo różnice między produktami bywają znaczące: silniki rurowe do rolet wewnętrznych mają stosunkowo łagodny rozruch (3-4 × I_n), a napędy do rolet zewnętrznych antywłamaniowych potrafią chwilowo pobierać 6-8 × I_n. Gdy karta katalogowa podaje „prąd rozruchowy maksymalny", dobieraj MCB do tej wyższej wartości, a nie do typowej. W razie wątpliwości co do modelu silnika (brak tabliczki znamionowej) przyjmij wartość 7 × I_n i wybierz wyłącznik o jeden nominał wyższy niż wynika z samej mocy.

Bezpiecznik w rozdzielnicy głównej czy lokalnie przy rolecie

W typowej instalacji domowej zabezpieczenie obwodu rolety znajduje się w rozdzielnicy głównej, zazwyczaj na szynie DIN obok wyłączników oświetleniowych i gniazdkowych. To właściwe miejsce z punktu widzenia normy PN-HD 60364-4-43, która wymaga, aby każdy obwód końcowy miał zabezpieczenie nadprądowe umieszczone na początku linii, czyli możliwie blisko źródła zasilania. MCB w rozdzielnicy chroni cały odcinek przewodu od zacisku do puszki przy oknie, typowo 10-20 m w domu jednorodzinnym.

Lokalne zabezpieczenie przy samej rolecie pojawia się w dwóch sytuacjach: gdy obwód jest dłuższy niż 25-30 m (duże mieszkania, domy piętrowe) albo gdy roleta jest zasilana z obwodu gniazdkowego, a instalator nie chce ciągnąć oddzielnej linii z rozdzielnicy. W takim przypadku stosuje się małą puszkę rozdzielczą z gniazdem na dodatkowy MCB 1P montowany na szynie TH-35 lub bezpośrednio przy sterowniku. To rozwiązanie rzadkie, ale zgodne z normą, o ile lokalne zabezpieczenie ma parametry nie niższe niż MCB w rozdzielnicy.

Norma PN-HD 60364 nakłada też wymóg stosowania wyłącznika różnicowoprądowego (RCD) 30 mA dla obwodów z urządzeniami w łazienkach, pralniach i innych pomieszczeniach mokrych. Roleta w łazience wymaga więc nie tylko MCB, ale i RCD, zwykle w wersji combi (RCBO) na jednym module szyny DIN. W pozostałych pomieszczeniach (salon, sypialnia, kuchnia) wystarczy sam MCB, pod warunkiem że cała instalacja objęta jest RCD 30 mA na wejściu rozdzielnicy.

Przewód zasilający ma znaczenie dla skuteczności zabezpieczenia: MCB C6A nie ochroni przewodu 3×0,75 mm², który wytrzymuje tylko 6 A, a tolerancja 30% marginesu bezpieczeństwa nie daje gwarancji przy długotrwałym obciążeniu. Standardem dla obwodów roletowych jest YDYp 3×1,5 mm² (do 16 A ciągłego obciążenia) lub 3×2,5 mm² przy bardzo długich trasach i większych przekrojach dla kompensacji spadku napięcia. Wymiana bezpiecznika na wyższy amperaż, gdy poprzedni wyzwalał, a przewód jest za słaby, to częsty błąd prowadzący do przegrzania izolacji w ścianie.

Wymiana bezpiecznika w rolecie krok po kroku

Wymiana przepalonego bezpiecznika topikowego to jedno z niewielu zadań elektrycznych, które można wykonać samodzielnie bez uprawnień SEP, pod warunkiem zachowania rygorystycznych zasad bezpieczeństwa. Kluczowe jest wyłączenie napięcia przed dotknięciem jakiegokolwiek elementu przewodzącego, w tym samego uchwytu bezpiecznika, oraz weryfikacja braku napięcia miernikiem, a nie tylko kontrolką fazy. Samo wykręcenie starej wkładki trwa 10-15 sekund, ale błąd w procedurze może kosztować życie.

Procedura krok po kroku wygląda następująco:

• wyłącz MCB obwodu rolety w rozdzielnicy (dźwignia w pozycji „OFF")
• zabezpiecz strefę, zostaw kartkę „Nie włączać" lub poproś drugą osobę o pilnowanie
• zmierz napięcie na zaciskach miernikiem (brak napięcia = bezpiecznie)
• zlokalizuj przepalony bezpiecznik (ślad przypalenia, przerwa w druciku wewnątrz szklanej rurki)
• dobierz nową wkładkę o identycznym amperażu i charakterystyce
• wkręć ją w oprawkę, delikatnie dociskając
• włącz MCB i przetestuj roletę pełnym cyklem góra-dół

Kiedy nie wymieniać samemu? Jeśli oprawka nosi ślady przypalenia (ciemne plamy, zapach spalenizny, stopiony plastik), wymiana samej wkładki nie rozwiąże problemu. Przegrzanie przeniosło się na styki oprawki, a próba wkręcenia nowego bezpiecznika w uszkodzoną podstawę grozi powtórnym przepaleniem lub łukiem elektrycznym. Drugim sygnałem ostrzegawczym jest powtarzające się wyzwalanie bezpiecznika po wymianie: jeśli nowa wkładka wytrzymuje krócej niż kilka dni, przyczyną nie jest wadliwy element, lecz realny problem w obwodzie (zwarcie w uzwojeniu, uszkodzony przewód, zacięcie mechaniczne rolety).

Rękawice izolowane (klasa 0, do 1000 V) i okulary ochronne to minimum wyposażenia, nawet przy prostej wymianie wkładki. Elementy pod napięciem w rozdzielni potrafią generować łuk przy przypadkowym zwarciu śrubokrętem, a odzież robocza z długimi rękawami nie chroni przed skutkami takiego wyładowania. W domowej rozdzielnicy to statystycznie mało prawdopodobne ryzyko, ale konsekwencje (oparzenie dłoni, uszkodzenie wzroku) są na tyle poważne, że rękawice kosztujące 25-40 zł to rozsądna polisa ubezpieczeniowa.

Test po wymianie powinien obejmować pełen cykl pracy rolety: góra, dół, zatrzymanie w połowie drogi, ponowne uruchomienie. Pozwala to wychwycić problem z krańcówkami (roleta zatrzymuje się za późno lub za wcześnie), z kondensatorem (słyszalne buczenie przy starcie) oraz z samym bezpiecznikiem (wyzwala w trakcie normalnej pracy, a nie tylko przy starcie). Jeśli test wypadnie pomyślnie, etykieta na rozdzielnicy z datą wymiany pozwoli śledzić żywotność zabezpieczenia w kolejnych latach.

Przy wymianie bezpiecznika topikowego oznacz datę na nowej wkładce markerem. Zużycie bezpiecznika w ciągu 12-18 miesięcy od wymiany sugeruje problem w obwodzie wymagający diagnostyki, a nie wadliwy element zabezpieczenia.

Profilaktyka i diagnostyka: dlaczego bezpiecznik wyzwala i jak temu zapobiec

Bezpiecznik topikowy lub MCB, który wyzwala regularnie, to nie defekt samego zabezpieczenia, lecz objaw problemu w obwodzie. Trzy najczęstsze przyczyny to mechaniczne zacięcie rolety (zabrudzone prowadnice, skrzywione pióra), zużyty kondensator rozruchowy (objawia się buczeniem przy starcie i spadkiem momentu obrotowego) oraz uszkodzone krańcówki (roleta nie zatrzymuje się w skrajnych pozycjach, pracując aż do mechanicznego zatrzymania). Każda z tych sytuacji powoduje wzrost poboru prądu ponad wartość znamionową, a zabezpieczenie reaguje wyzwoleniem.

Przegląd roczny rolety elektrycznej trwa 20-30 minut i obejmuje kilka podstawowych czynności: smarowanie prowadnic silikonowym preparatem (nie olejem, który zbiera kurz), czyszczenie skrzynki z pajęczyn i liści, sprawdzenie wizualne przewodu w miejscu przejścia przez ścianę (pęknięcia izolacji od UV i mrozu), kontrolę działania krańcówek (zatrzymanie bez szarpnięcia) oraz pomiar prądu pobieranego cęgami. Cęgi prądowe kosztują 80-150 zł, a pozwalają wychwycić wzrost poboru o 20-30% zanim doprowadzi do przepalenia bezpiecznika.

Smart monitoring instalacji opartej na roletach to rozwiązanie rosnące w popularności, choć wciąż zarezerwowane głównie dla nowych budynków. Przekładnik prądowy zainstalowany na przewodzie zasilającym silnik raportuje do centrali smart home bieżący pobór w watach, wykres dobowy i alerty przy przekroczeniu progu. Koszt takiego przekładnika to 60-120 zł, a integracja z Home Assistant czy innym systemem pozwala zdefiniować scenę: jeśli pobór przekracza 1,5 A dłużej niż 30 s, centrala wysyła powiadomienie na telefon. Tego typu monitoring wykrywa degradację silnika miesiącami przed awarią.

Statystycznie rozkład przyczyn awarii rolet elektrycznych wygląda następująco: około 35% to zużycie mechaniczne (pióra, prowadnice, łożyska silnika), 30% problemy elektryczne (kondensator, krańcówki, uzwojenie), 20% błędy montażowe (zbyt ciasne prowadnice, źle dobrany moment obrotowy), 15% zdarzenia losowe (przepięcia atmosferyczne, zalanie). Odpowiednio dobrany bezpiecznik chroni przed skutkami tej ostatniej grupy, a rzetelny przegląd roczny redukuje ryzyko z trzech pierwszych kategorii.

Prąd znamionowy silnika znajdziesz na tabliczce znamionowej na obudowie (plakietka przy wałku) albo w karcie katalogowej producenta. Brak tabliczki po kilku latach eksploatacji to częsta sytuacja, w której przyjmij moc znamionową 200 W jako bezpieczne minimum do dalszych obliczeń, chyba że roleta ma ponad 2,5 m szerokości wtedy zakładaj 300 W.

Najczęstsze pytania o bezpiecznik do rolet

Czy mogę zastosować bezpiecznik o wyższym amperażu niż obliczony?

Nie. Podniesienie amperażu powyżej obliczonej wartości oznacza, że zabezpieczenie nie zareaguje na przeciążenie, które uszkodzi izolację przewodu lub uzwojenie silnika. Konsekwencją jest przegrzanie kabla w ścianie, stopienie izolacji i ryzyko pożaru. Bezpiecznik o wyższym amperażu to usunięcie zabezpieczenia, a nie jego ulepszenie taki sam efekt dałoby fizyczne połączenie przewodów zworką.

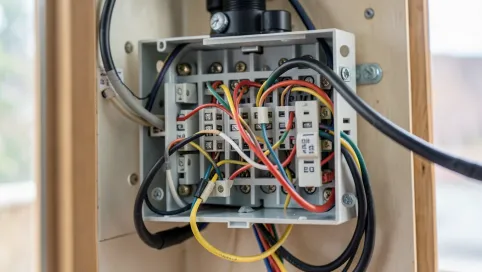

Ile rolet mogę podłączyć pod jeden bezpiecznik?

Zależy od mocy silników i dopuszczalnego prądu bezpiecznika. Dla MCB C6A i trzech silników po 200 W (łącznie 2,6 A) taka konfiguracja jest dopuszczalna pod warunkiem, że sterowanie uruchamia rolety sekwencyjnie z opóźnieniem co najmniej 0,5 s. Jednoczesny rozruch trzech silników generuje impuls rozruchowy, który C6A toleruje, ale C3A już nie. Bezpieczniejsze rozwiązanie to osobna linia na każdą roletę lub co najwyżej na dwa napędy w jednym pomieszczeniu.

Co zrobić, gdy bezpiecznik wyzwala zaraz po wymianie?

Powtarzające się wyzwalanie świeżo wymienionego bezpiecznika oznacza realny problem w obwodzie: zwarcie w uzwojeniu silnika, uszkodzenie przewodu, zacięcie mechaniczne rolety lub zbyt niski amperaż zabezpieczenia w stosunku do rzeczywistego poboru. Pierwszym krokiem jest odłączenie silnika od przewodu i pomiar prądu pobieranego przez sam napęd. Jeśli silnik bez obciążenia pobiera znacznie powyżej wartości znamionowej, uszkodzenie jest w uzwojeniu i napęd wymaga wymiany.

Charakterystyka B czy C do rolety zewnętrznej?

Charakterystyka C do praktycznie każdej rolety zewnętrznej, bo impuls rozruchowy silnika rurowego (3-7 × I_n) przekracza zakres tolerancji charakterystyki B. Wyjątkiem są miniaturowe rolety wewnętrzne o prądzie znamionowym poniżej 0,5 A, gdzie B6A może działać poprawnie. W razie wątpliwości zawsze wybieraj C, krótsze wyzwolenie przy zwarciu rekompensuje nieco wolniejszą reakcję na przeciążenia.

Co oznacza przepalony bezpiecznik w rolecie czy mogę go zresetować?

Zależy od typu. Wkładka topikowa (szklana rurka z drucikiem) nie ma resetu, po przepaleniu wymaga fizycznej wymiany. Wyłącznik nadprądowy MCB resetuje się dźwignią, ale wyzwolenie oznacza, że coś w obwodzie przekroczyło dopuszczalny parametr. Sam reset nie rozwiązuje problemu, jeśli przyczyna (zwarcie, przeciążenie) nie została usunięta. Po każdym wyzwoleniu MCB prześledź, co zmieniło się w instalacji od ostatniego udanego uruchomienia rolety.
