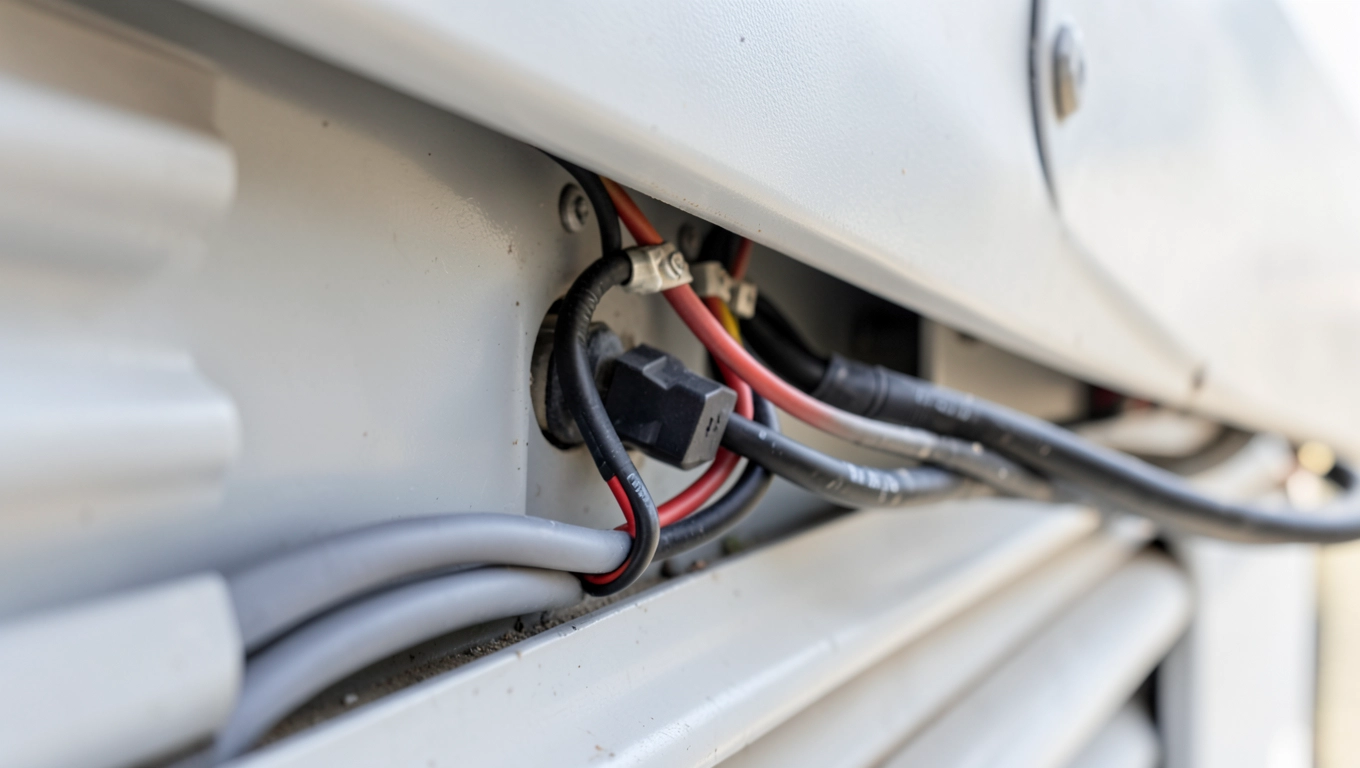

Rolety zewnętrzne: z której strony poprowadzić zasilanie i jak nie spalić instalacji?

Zasilanie rolet zewnętrznych najczęściej prowadzi się z domowej sieci 230 V, a sam przewód warto doprowadzić od rozdzielni do puszki w górnym narożniku okna, aby nie kolidował z przyszłym karniszem. Pięć żył w kablu daje swobodę sterowania i uziemienia, a trzy żyły wystarczą przy najprostszym układzie bez ściennego włącznika. Poniżej znajdziesz pełną ścieżkę od wyboru puszki, przez przekrój kabla, po schemat podłączenia silnika i listę błędów, które kosztują najwięcej nerwów oraz pieniędzy.

• Najlepsze miejsce na puszkę elektryczną przy oknie
• Jaki kabel i przekrój dobrać do rolety zewnętrznej?
• Schemat podłączenia silnika roletowego krok po kroku
• Najczęstsze błędy przy prowadzeniu zasilania do rolet

Najlepsze miejsce na puszkę elektryczną przy oknie

Puszka elektryczna przy rolecie zewnętrznej to nie detal wykończenia, lecz punkt, w którym kończy się instalacja budynkowa, a zaczyna się instalacja napędu. Najlepiej umieścić ją w górnym narożniku okna, po stronie, w której planowany jest karnisz lub w której swobodnie poprowadzisz przewód od rozdzielni.

Optymalna wysokość to 15-20 cm nad ościeżem, czyli tuż pod stropem lub sufitem podwieszanym. Dzięki temu krótki odcinek kabla łączy puszkę z silnikiem rolety, a sam przewód pozostaje niewidoczny. Puszka powinna mieć co najmniej 60 mm średnicy i głębokość 40 mm, bo obok złączek trzeba zostawić zapas kabla rzędu 10-15 cm.

Wybór strony (lewa czy prawa) zależy od trasy prowadzenia kabla od rozdzielni. Jeżeli rozdzielnia stoi po lewej, puszka po lewej stronie okna skróci trasę i ograniczy liczbę zakrętów peszla. Każdy zakręt o 90° to dodatkowe 10-15 cm kabla i większe ryzyko, że przewód zacznie się „grać” przy przeciąganiu.

W praktyce najlepiej sprawdza się puszka z tworzywa z membraną uszczelniającą, bo tynk w narożniku okna bywa narażony na mikropęknięcia i wilgoć. W domach z wentylacją mechaniczną warto też zostawić w puszce kawałek luźnego kabla o długości około 50 cm, by móc w przyszłości wymienić sam silnik bez kucia ściany.

Jaki kabel i przekrój dobrać do rolety zewnętrznej?

Do zasilania rolet zewnętrznych stosuje się kable miedziane o przekroju 1,5-2,5 mm². Silnik rurowy pobiera zwykle od 0,3 do 0,6 A przy 230 V, więc przekrój 1,5 mm² w zupełności wystarcza do przesyłu mocy. Grubszy przewód 2,5 mm² daje natomiast zapas, gdybyś kiedyś chciał podłączyć napęd o większym poborze lub dodać drugą roletę równolegle.

Najczęściej wybiera się kabel YDYp 3×1,5 mm² do wariantu bez uziemienia oraz YDYp 5×1,5 mm² do wariantu z uziemieniem i sterowaniem. Pięć żył pozwala poprowadzić osobno fazę górę (L1), fazę dół (L2), neutralny (N), ochronny (PE) oraz dodatkowy przewód sterujący lub sygnałowy do automatyki.

Jeśli planujesz sterowanie ścienne z włącznika żaluzjowego, w zupełności wystarczą trzy żyły: faza zasilająca, kierunek góra, kierunek dół. Przy pięciu żyłach zyskujesz natomiast pełne uziemienie silnika, co jest wymagane w klasie ochrony I oraz zgodne z normą PN-HD 60364 dla instalacji w pomieszczeniach mieszkalnych.

Kabel prowadzi się w peszelu o średnicy wewnętrznej minimum 20 mm. Mniejszy peszel utrudnia przeciąganie i nie pozwala na wymianę przewodu bez kucia. W ścianach murowanych peszel zatapia się w tynku na głębokości 1-1,5 cm pod powierzchnią, a w ścianach kartonowo-gipsowych chowa go się w konstrukcji przed montażem płyt.

Schemat podłączenia silnika roletowego krok po kroku

Sam silnik roletowy ma zwykle cztery lub pięć wyprowadzeń: N (neutralny), L1 (kierunek góra), L2 (kierunek dół), PE (uziemienie) i ewentualnie przewód sygnałowy do sterownika. Schemat podłączenia wygląda tak: faza L z rozdzielni trafia do puszki przy oknie, a stamtąd dzieli się na przewód wspólny włącznika żaluzjowego i poszczególne kierunki silnika.

W puszcze łączysz złączkami WAGO następująco: przewód N z rozdzielni łączysz z niebieską żyłą silnika. Przewód PE z rozdzielni łączysz z żółto-zieloną żyłą silnika. Fazę L1 poprowadzasz do zacisku góra włącznika żaluzjowego, a fazę L2 do zacisku dół. Wyjścia z włącznika kierujesz do odpowiednich żył sterujących silnika, czyli czarną (góra) i brązową (dół).

Rozdzielnia               Puszka przy oknie            Silnik rolety

L (faza)  ───────────►   L ──┬─► L1 włącznika ──►   czarny (GÓRA)
                            │
N (neutral)──────────►   N ────────►              niebieski (N)
                            │
PE (ochrona)──────────►  PE ────────►            żółto-zielony (PE)
                            │
L2 (dół)    ─────────►   L2 ───► L2 włącznika ──►   brązowy (DÓŁ)

Po podłączeniu sprawdzasz miernikiem napięcie pomiędzy N a L, a następnie pomiędzy N a L1 i L2. Każdy pomiar powinien pokazać około 230 V. Brak napięcia na jednym z kierunków oznacza najczęściej błąd w podłączeniu włącznika, a nie uszkodzenie silnika. Silniki roletowe mają wbudowane wyłączniki krańcowe, więc zatrzymują się automatycznie w górze i dole.

Przed uruchomieniem ustaw rolety w pozycji środkowej, by przetestować oba kierunki. Jeśli silnik kręci w złą stronę, zamieniasz miejscami żyły L1 i L2 w puszce, a nie w silniku. Ten detal oszczędza demontażu obudowy rolety, a jednocześnie pozwala zachować gwarancję producenta.

Sterowanie automatyczne i smart home

Do rolet zewnętrznych pasują moduły Zigbee, WiFi i Z-Wave pracujące przy 230 V, które montuje się w puszce pod włącznikiem. Taki moduł pobiera sygnał z sieci domowej, a fizycznie steruje silnikiem identycznie jak włącznik żaluzjowy. Konfiguracja odbywa się w aplikacji producenta mostka, a harmonogramy zamykania rolet o zachodzie słońca oszczędzają ręcznego klikania.

Przy automatyce warto wybrać silnik z wbudowanym odbiornikiem radiowym, bo wtedy sterowanie odbywa się bezprzewodowo, a instalacja w ścianie pozostaje prosta. Taki silnik ma pięć żył tak jak klasyczny, ale dodatkowo przyjmuje sygnał z pilota. Koszt takiego rozwiązania rośnie o około 150-300 zł na okno, a zysk z wygody bywa odczuwalny już pierwszego lata.

Najczęstsze błędy przy prowadzeniu zasilania do rolet

Pierwszy błąd to brak uziemienia w instalacji z silnikiem I klasy ochrony. Silnik rurowy z metalową obudową musi mieć podłączony przewód PE, bo w razie przebicia napięcie trafi na obudowę, a nie na użytkownika. Norma PN-HD 60364 wymaga uziemienia w pomieszczeniach wilgotnych i przy urządzeniach klasy I.

Drugi błąd to zbyt mały przekrój kabla. Przewód 0,75 mm² używany czasem do oświetlenia dekoracyjnego nie nadaje się do silnika rolety, bo jego rezystancja rośnie przy dłuższych trasach, a napięcie na zaciskach silnika spada poniżej progu rozruchu. Efekt? Roleta rusza opornie, przegrzewa się i po kilku miesiącach przestaje reagować na polecenia.

Trzeci problem to prowadzenie kabla bez peszla. Tynk cementowo-wapienny działa ściernie, a ostre krawędzie muru przecinają izolację w ciągu kilku lat. Peszel chroni kabel mechanicznie, a dodatkowo pozwala wymienić przewód bez kucia, jeśli zajdzie taka potrzeba.

Czwarty błąd to brak zapasu kabla w puszce. Zbyt krótki przewód zmusza do naciągania złączek i szybkiego poluzowania po roku użytkowania. W każdej puszce warto zostawić 15-20 cm zapasu po każdej stronie, by móc spokojnie wymienić złączkę lub przeciąć uszkodzony odcinek.

Piąty błąd to montaż włącznika w niewłaściwym miejscu. Włącznik żaluzjowy obok drzwi balkonowych powinien stać po stronie klamki, a nie za zasłoną, bo inaczej codzienne używanie staje się gimnastyką. Kolejny grzech to montowanie go za szafą, która ma stać w tym samym miejscu przez następne dwadzieścia lat.

Szósty, często pomijany problem to brak wyłącznika różnicowoprądowego 30 mA na obwodzie rolet. Silnik zamontowany na zewnątrz narażony jest na wilgoć i skoki napięcia, a różnicówka chroni użytkownika przed porażeniem w razie uszkodzenia izolacji. Norma PN-HD 60364 wymaga RCD 30 mA dla obwodów z urządzeniami zewnętrznymi, a rolety zewnętrzne zaliczane są do takiej kategorii.

Siódmy błąd to prowadzenie kabla równolegle z instalacją odgromową lub antenową bez zachowania odstępu 20 cm. W praktyce oznacza to zakłócenia w sterowaniu radiowym i fałszywe zadziałania automatyki. Jeśli trasa kablowa musi minąć się z anteną, robi się to pod kątem prostym, a przekrój peszla zwiększa o jeden rozmiar.

Kiedy wezwać elektryka z uprawnieniami SEP

Podłączenie rolet zewnętrznych do rozdzielni wymaga uprawnień SEP do 1 kV, jeśli prace obejmują modyfikację rozdzielni lub dołożenie nowego obwodu. Sam montaż silnika w rolecie i podłączenie go do gotowej puszki może wykonać osoba bez uprawnień, ale każde wejście do rozdzielni powinno być wykonane przez elektryka z aktualnym świadectwem kwalifikacyjnym.

W domu jednorodzinnym inwestor zwykle zleca całość prac jednemu fachowcowi, który prowadzi kabel od rozdzielni, montuje puszkę i podłącza silnik. Taki zakres prac kwalifikuje się jako „wykonanie instalacji elektrycznej” i wymaga zarówno uprawnień, jak i późniejszego pomiaru rezystancji izolacji oraz impedancji pętli zwarcia.

Harmonogram prac krok po kroku

• Projekt trasy kablowej (1-2 h): wytyczenie ścieżki od rozdzielni do puszki przy oknie, oznaczenie miejsc na ścianie.
• Kucie bruzd (2-4 h): wykucie rowków pod peszel w ścianie murowanej, w karton-gipsie wycięcie otworów przed montażem płyt.
• Układanie peszla i kabla (2-3 h): wciągnięcie kabla do peszla, pozostawienie zapasu 50 cm w obu punktach.
• Montaż puszek i rozdzielni (1-2 h): osadzenie puszki 60 mm w narożniku okna, montaż rozdzielni lub dołożenie zabezpieczenia.
• Połączenia w puszce (0,5-1 h): złączki WAGO, połączenie N, PE, L1, L2 zgodnie ze schematem.
• Podłączenie silnika (0,5 h): identyfikacja żył, połączenie z kablem zasilającym, ustawienie pozycji krańcowych.
• Montaż włącznika (0,5 h): instalacja włącznika żaluzjowego w puszce, podłączenie L1 i L2.
• Pomiary odbiorcze (1 h): pomiar napięcia, rezystancji izolacji, test RCD, sprawdzenie kierunków pracy.
• Tynkowanie i malowanie (4-8 h, z przerwami): zamknięcie bruzd, szpachlowanie, gruntowanie, malowanie.
• Montaż rolet w skrzynkach (1-2 h na okno): osadzenie prowadnic, nałożenie pancerza, regulacja krańcówek.
• Test końcowy (0,5 h): sprawdzenie pełnego cyklu góra-dół, zapis ustawień automatyki, szkolenie użytkownika.

Całość prac w domu z sześcioma oknami zajmuje zwykle dwa do trzech dni roboczych, jeśli elektryk i ekipa montażowa pracują równolegle. Tynkowanie i schnięcie wydłuża proces o kolejne dwa dni, ale w tym czasie można prowadzić inne prace wykończeniowe.

Porównanie typów rolet a miejsce zasilania

Typ rolety wpływa na to, jak i skąd doprowadzić zasilanie. Rolety nadstawne montowane w strefie nad oknem mają silnik w skrzynce widocznej od strony wnętrza, więc kabel wchodzi od góry, a puszka może stać w narożniku. Rolety podtynkowe chowają skrzynkę w warstwie ocieplenia, a kable prowadzi się w murze jeszcze przed ociepleniem, co oznacza konieczność uwzględnienia grubości styropianu.

W każdym z tych wariantów zasilanie 230 V pozostaje takie samo, zmienia się jedynie trasa kabla. Przy roletach podtynkowych warto poprowadzić peszel już na etapie stanu surowego, bo późniejsze kucie warstwy ocieplenia to dodatkowy koszt i ryzyko uszkodzenia styropianu.

Efektywność energetyczna a praca rolet

Rolety zewnętrzne zmniejszają nagrzewanie wnętrz latem nawet o 9°C, a zimą ograniczają straty ciepła do 30%. To dane z badań Instytutu Fraunhofer, które od lat cytuje się w europejskich wytycznych energooszczędności. Skrzynki roletowe osiągają współczynnik przenikania ciepła U na poziomie 1,0-1,5 W/m²K, co pozwala spełnić wymagania Warunków Technicznych 2021 dla nowych budynków.

Efekt izolacyjny działa tylko wtedy, gdy skrzynka i prowadnice są prawidłowo uszczelnione, a roleta opuszczona. Automatyka czasowa i czujniki nasłonecznienia sprawiają, że roleta sama reaguje na porę dnia, a użytkownik nie musi pamiętać o jej zamykaniu. To właśnie dzięki temu zwrot z inwestycji w napędy elektryczne i automatykę następuje szybciej niż w przypadku rolet obsługiwanych ręcznie.

Najczęstsze pytania inwestorów

Czy mogę samodzielnie podłączyć roletę zewnętrzną? Wymiana silnika w gotowej instalacji nie wymaga uprawnień SEP, ale dołożenie nowego obwodu od rozdzielni już tak. Bezpieczniej zlecić tę część elektrykowi, a sam montaż rolety w oknie wykonać samodzielnie.

Ile kosztuje kompletna instalacja rolet zewnętrznych? Sam napęd wraz z silnikiem rurowym to wydatek 400-900 zł na okno, a elektryka z osprzętem (kabel, peszel, puszka, włącznik) to dodatkowe 150-300 zł. Różnica między roletą manualną a elektryczną zwraca się w 5-7 lat dzięki oszczędności energii.

Jaka jest żywotność silnika roletowego? Producenci deklarują od 10 000 do 20 000 cykli, co przy czterech cyklach dziennie daje 7-13 lat pracy. Silniki renomowanych marek z magnesami neodymowymi osiągają górną granicę tego zakresu, a tańsze modele często zużywają się szybciej przez przekładnie plastikowe.

Czy da się zmodernizować manualną roletę do elektrycznej? Tak, jeśli skrzynka ma wystarczająco dużo miejsca na silnik rurowy. Wymaga to demontażu walu, założenia adaptera i podłączenia napędu. Koszt samej modernizacji to 300-600 zł na okno bez robót elektrycznych, a z puszką i kablem rośnie do 600-1000 zł.

Jaki sterownik wybrać przy kilku roletach? Przy 4-6 roletach najprostsze są lokalne włączniki żaluzjowe w każdym pomieszczeniu. Przy większej liczbie okien warto postawić centralny panel dotykowy lub aplikację smart home, bo pojedyncze sterowanie staje się uciążliwe, a scena „wszystkie rolety w sypialni” jednym kliknięciem oszczędza kilku minut wieczorem.

Co zrobić, gdy roleta zatrzymuje się w połowie? Najczęściej problem leży w ustawieniu wyłączników krańcowych w silniku, a nie w samej instalacji elektrycznej. W silnikach rurowych krańcówki reguluje się śrubokrętem lub kluczem w głowicy silnika, a procedura zajmuje kilka minut. Jeżeli roleta zatrzymuje się regularnie w tym samym miejscu, sprawdź też, czy prowadnice nie mają zagięć, bo to one blokują pancerz.

Dobrze zaprojektowana instalacja zasilania rolet zewnętrznych to inwestycja, która procentuje przez lata. Puszka w narożniku okna, kabel w peszelu, pięć żył z uziemieniem i schemat podłączenia silnika zgodny z normą to cztery elementy, które decydują o bezpieczeństwie i wygodzie. Warto poświęcić im uwagę na etapie stanu surowego, bo każda poprawka po tynkowaniu kosztuje kilkakrotnie więcej niż przemyślany projekt.
