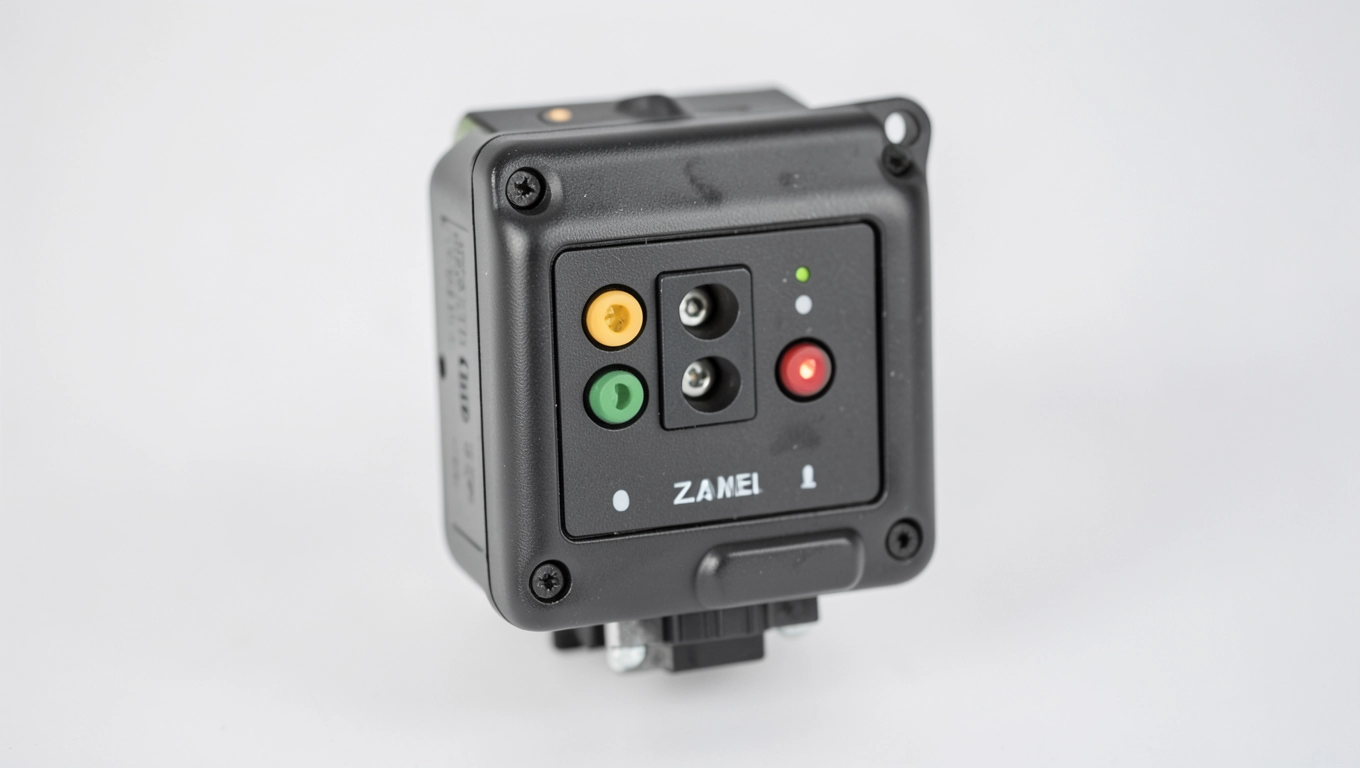

Sterownik rolet centralny Zamel: jedno kliknięcie, wszystkie rolety

Pięć rolet, jeden przycisk, ani jednego kucia ścian. Marzenie każdego, kto ma już instalację przewodową 230 V, a chce dorzucić sceny centralne i sterowanie bezprzewodowe bez wymiany istniejącego okablowania. Moduł podtynkowy SRP-03 potrafi zamienić zwykłe łączniki żaluzjowe w inteligentne węzły, a nadajniki radiowe EXTA FREE zintegrować z tym samym silnikiem w czasie krótszym niż jedna kawa. W poniższym tekście znajdziesz dokładny opis zasady działania, schemat współpracy z łącznikami i pilotami, listę najczęstszych błędów instalacyjnych oraz tabelę kompatybilności z innymi elementami ekosystemu. To nie jest sucha karta katalogowa, lecz przewodnik zbudowany na bazie realnych montaży.

• Centralne sterowanie roletami w istniejącej instalacji przewodowej
• Kompatybilność SRP-03 z nadajnikami EXTA FREE i łącznikami żaluzjowymi
• Montaż sterownika centralnego do puszki instalacyjnej krok po kroku

Centralne sterowanie roletami w istniejącej instalacji przewodowej

Wyobraź sobie sypialnię, w której rolety opadają jednym kliknięciem przy łóżku, choć każda z nich ma własny łącznik ścienny. Albo salon, gdzie po wciśnięciu sceny „film" zasłony same się zasuwają, a światło przygasa. W obu przypadkach kluczem jest sterownik rolet dopuszkowy centralny, czyli niewielkie urządzenie montowane w standardowej puszce instalacyjnej za łącznikiem, które potrafi wygenerować impuls sterujący silnikiem rurowym 230 V~.

Centralny w tym kontekście oznacza zdolność do obsługi jednej rolety z wielu punktów oraz jednoczesnego sterowania wieloma roletami z jednego miejsca. Moduł nasłuchuje sygnałów zarówno z lokalnych łączników żaluzjowych (tzw. bistabilnych chwilowych), jak i z bezprzewodowych nadajników działających w paśmie 433 MHz w systemie EXTA FREE. Dzięki temu możliwe jest prowadzenie klasycznej instalacji przewodowej i stopniowe dorzucanie sterowania radiowego bez konieczności wymiany przewodów.

W praktyce moduł SRP-03 pełni rolę pomostu między światem 230 V a logiką bezprzewodową. W momencie naciśnięcia przycisku na ścianie lub wysłania komendy z pilota, sterownik przesyła do silnika krótki impuls trwający około 0,5 sekundy, wystarczający do uruchomienia przekaźnika kierunkowego. Silnik rolety obraca się w górę lub w dół przez czas, na jaki pozostaje pod napięciem na odpowiednim kierunku, aż do osiągnięcia krańcówki mechanicznej.

Jak działa impuls 0,5 s i dlaczego jest tak ważny

Silniki rurowe stosowane w roletach zewnętrznych i markizach to urządzenia asynchroniczne jednofazowe, wyposażone w kondensator rozruchowy i wewnętrzne wyłączniki krańcowe. Aby ruszyć w żądanym kierunku, napięcie 230 V~ musi zostać podane na odpowiednią parę przewodów (góra albo dół), a jednocześnie zdjęte z pary przeciwnej. Impuls 0,5 s to czas wystarczający na pewną aktywację przekaźnika, a zarazem na tyle krótki, by nie doprowadzić do przegrzania cewki, gdyby silnik z jakiegoś powodu nie ruszył.

Stosowanie dłuższego sygnału sterującego (na przykład ciągłego trzymania przycisku) w tej koncepcji nie ma sensu, bo silnik sam się wyłączy po osiągnięciu pozycji skrajnej. Dlatego właśnie moduł SRP-03 wysyła ściśle zdefiniowany impuls, a logikę zatrzymania przejmują krańcówki w samym silniku. To rozwiązanie jest też energooszczędne, ponieważ sterownik nie pobiera prądu w stanie czuwania w sposób, który prowadziłby do nagrzewania obudowy.

Różnica między sterownikiem lokalnym a centralnym

Sterownik lokalny obsługuje jedną roletę z pojedynczego łącznika, najczęściej umieszczonego przy oknie. Jego rola ogranicza się do zmiany kierunku obrotów silnika po odebraniu sygnału z jednego wejścia. Nie współpracuje z innymi łącznikami poza swoją parą, a co więcej, jego schemat podłączenia nie pozwala na łączenie wielu punktów sterujących bez dodatkowej logiki.

Sterownik centralny rolet działa inaczej, bo pozwala łączyć wiele wejść przewodowych i wiele nadajników radiowych w jeden spójny system. W praktyce oznacza to możliwość wycofania wszystkich rolet na parterze jednym przyciskiem przy drzwiach wejściowych, a jednocześnie sterowania każdą roletą osobno z poziomu pokoju. Moduł SRP-03 obsługuje do 32 nadajników w systemie EXTA FREE, co w typowym domu jednorodzinnym daje praktycznie nieograniczoną swobodę rozbudowy.

Kompatybilność SRP-03 z nadajnikami EXTA FREE i łącznikami żaluzjowymi

Skuteczna integracja wymaga świadomego doboru elementów. SRP-03 współpracuje z łącznikami żaluzjowymi bez podświetlenia, co jest kluczowe z punktu widzenia stabilności napięcia w obwodzie sterującym. Każda neonówka lub dioda LED w łączniku wprowadza niewielki prąd upływu, który w konfiguracji z modułem elektronicznym potrafi wywoływać samoczynne załączanie lub błędne rozpoznawanie stanu.

Po stronie radiowej moduł komunikuje się z pełną rodziną nadajników EXTA FREE, w tym z pilotami jedno- i wielokanałowymi, nadajnikami ściennymi radiowymi oraz czujnikami zmierzchowymi. Dzięki temu pojedynczy moduł podtynkowy może realizować funkcje znacznie wykraczające poza proste podnoszenie i opuszczanie, na przykład automatyczne zamykanie rolet po zachodzie słońca.

Tabela kompatybilności SRP-03

Kiedy warto sięgnąć po SRM-10 zamiast SRP-03

Moduł SRM-10 montuje się w rozdzielni na szynie DIN i obsługuje silniki o większym poborze prądu, sięgającym 10 A, podczas gdy SRP-03 w puszce instalacyjnej jest projektowany pod typowe silniki roletowe o poborze do 2 A. W domu jednorodzinnym z roletami o standardowych wymiarach wystarczy SRP-03. W obiektach komercyjnych z roletami wielkogabarytowymi albo markizami tarasowymi lepiej sprawdzi się centrala na szynę DIN.

Istotne jest też, że SRP-03 współpracuje z silnikami wyposażonymi w kondensator roboczy, jakie stosuje zdecydowana większość producentów rolet zewnętrznych. Przed zakupem warto sprawdzić w dokumentacji silnika wartość pojemności kondensatora, która powinna mieścić się w granicach 1,5-4 µF. Silniki z elektronicznymi krańcówkami i wbudowaną logiką często wymagają dedykowanych sterowników producenta i z SRP-03 mogą działać nieprawidłowo.

Praktyczne scenariusze zastosowania

W mieszkaniu w bloku z oknami od strony południowej SRP-03 pozwala dodać sterowanie radiowe bez wymiany łączników. Mieszkaniec może zachować klasyczny klawisz przy oknie, a jednocześnie używać pilota przy kanapie albo zaprogramować scenę „pora filmu" z poziomu aplikacji po dodaniu odpowiedniego mostka systemowego.

W biurze moduł sprawdza się przy centralnym zamykaniu rolet po godzinach pracy. Jeden przycisk przy drzwiach serwerowni zamyka wszystkie rolety, a czujnik zmierzchowy w systemie EXTA FREE uruchamia tę samą sekwencję o zaprogramowanej porze dnia. Sterownik rolet centralny podtynkowy 230V w takiej konfiguracji odciąża obsługę i zmniejsza ryzyko przegrzania pomieszczeń latem.

Markizy tarasowe i bramy garażowe z napędem 230 V~ to kolejna grupa zastosowań. Wystarczy, że napęd posiada wyjście sterowane impulsem lub potencjałem, a moduł SRP-03 wygeneruje odpowiedni sygnał. W praktyce najczęściej spotykanym ograniczeniem jest brak wejścia na stałe napięcie zasilania w pobliżu markizy, co rozwiązuje się prowadząc dodatkowy przewód w korytkach natynkowych.

Montaż sterownika centralnego do puszki instalacyjnej krok po kroku

Prace przy napięciu 230 V~ wymagają uprawnień SEP i bezwzględnego przestrzegania zasad bezpieczeństwa. Poniższa instrukcja ma charakter poglądowy i powstała z myślą o elektrykach szukających szybkiego checklisty. Osoby bez odpowiednich kwalifikacji powinny zlecić montaż wykwalifikowanemu instalatorowi.

Lista narzędzi i materiałów

• SRP-03 w wersji zgodnej z ramką łącznika (zazwyczaj 60 mm)
• Puszka instalacyjna podtynkowa o głębokości minimum 60 mm
• Łącznik żaluzjowy bez podświetlenia (monostabilny, chwilowy)
• Śrubokręt płaski i krzyżakowy z izolacją 1000 V
• Miernik napięcia z atestem do 600 V CAT III
• Złączki WAGO lub kostka elektryczna 4 mm²

Procedura montażu

Krok 1. Wyłącz napięcie w obwodzie roletowym bezpiecznikiem w rozdzielni. Potwierdź brak napięcia miernikiem na przewodach w puszce. To absolutna podstawa, bo nawet chwilowy dotyk fazy przy nieodłączonym bezpieczniku kończy się porażeniem.

Krok 2. Zidentyfikuj przewody: L (faza, brązowy lub czarny), N (neutralny, niebieski), sterowanie góra, sterowanie dół oraz przewody silnika. W starszych instalacjach kolorystyka bywa myląca, dlatego identyfikację wykonuj wyłącznie miernikiem, nie na podstawie koloru izolacji.

Krok 3. Podłącz moduł zgodnie ze schematem na obudowie. Zasilanie L i N trafia do odpowiednich zacisków, wejścia sterujące z łącznika do zacisków wejściowych, a wyjścia do silnika do zacisków kierunkowych. Użyj złączek WAGO, bo zapewniają pewne połączenie i umożliwiają szybki demontaż przy serwisie.

Krok 4. Sparuj nadajniki EXTA FREE. W tym celu wciśnij krótko przycisk programowania na module, a następnie naciśnij wybrany kanał na pilocie. Dioda LED na module potwierdzi zapis krótkim miganiem. Powtórz procedurę dla każdego nadajnika.

Krok 5. Włącz napięcie i wykonaj test. Krótkie naciśnięcie łącznika powinno uruchomić roletę w wybranym kierunku, a ponowne krótkie naciśnięcie w trakcie ruchu powinno ją zatrzymać (jeśli silnik ma funkcję stop). Sprawdź działanie każdego sparowanego nadajnika radiowego.

Uwaga: nie instaluj SRP-03 w puszce, w której brakuje miejsca. Moduł ma określoną głębokość i wymaga swobodnego ułożenia przewodów. Zbyt ciasna puszka prowadzi do przegrzewania i poluzowania połączeń po kilku miesiącach eksploatacji.

Najczęstsze błędy przy instalacji

Użycie łącznika z podświetleniem. Najczęstsza przyczyna samoczynnego załączania rolet w nocy. Podświetlenie wprowadza prąd upływu, który moduł interpretuje jako sygnał sterujący. Rozwiązanie jest proste, wystarczy wymienić łącznik na wersję bez neonówki.

Zamiana przewodów sterujących. Gdy roleta jedzie w przeciwnym kierunku niż wskazuje łącznik, najczęściej chodzi o zamianę przewodów wyjściowych. Wystarczy je zamienić miejscami przy zaciskach wyjściowych modułu, bez konieczności modyfikacji okablowania w ścianie.

Brak separacji obwodów. Prowadzenie przewodów sterujących razem z przewodami siłowymi 230 V~ w jednej rurze instalacyjnej to częsty błąd, który prowadzi do zakłóceń i przypadkowych zadziałań. Wymagana odległość lub ekranowanie zgodnie z normą PN-HD 60364.

Zbyt duża liczba sparowanych nadajników. Pamięć SRP-03 mieści do 32 urządzeń, ale w praktyce lepiej nie przekraczać 20 pozycji. Powyżej tej granicy czas reakcji sterownika może nieznacznie rosnąć, a zarządzanie scenami staje się kłopotliwe.

Montaż w puszce z innymi przewodami. W nowoczesnych puszkach instalacyjnych często spotyka się kilka obwodów jednocześnie. Moduł powinien być jedynym urządzeniem w puszce, bo współdzielenie z innymi elementami elektronicznymi zwiększa ryzyko zakłóceń.

Sprawdzenie poprawności instalacji

Po zakończeniu montażu warto wykonać serię testów obciążeniowych. Roleta powinna pracować płynnie, bez szarpania i nadmiernego hałasu, a zatrzymywanie w pozycjach pośrednich powinno działać precyzyjnie. W przypadku rolet o dużej powierzchni (powyżej 4 m²) dobrze jest sprawdzić, czy silnik nie przegrzewa się podczas pełnego cyklu. Temperatura obudowy silnika po pięciu minutach pracy ciągłej nie powinna przekraczać 70°C.

Warto też wykonać test zaniku napięcia. Po krótkotrwałym wyłączeniu zasilania (na przykład przez wyzwolenie bezpiecznika) moduł powinien zachować pamięć sparowanych nadajników i wrócić do normalnej pracy po przywróceniu zasilania. Jeśli konieczne jest ponowne parowanie, problem leży najczęściej w niestabilnym zasilaniu, na przykład przy zbyt słabym bezpieczniku.

Integracja z szerszym systemem smart home

SRP-03 jako element ekosystemu EXTA FREE może współpracować z bramkami producenta, które tłumaczą protokół radiowy na standardy stosowane w platformach smart home. Dzięki temu rolety pojawiają się w aplikacjach mobilnych i mogą być sterowane głosowo. Według danych z raportu o rynku inteligentnych domów w Polsce za 2025 rok, automatyka rolet należy do top 3 najczęściej wdrażanych podsystemów w nowych instalacjach, a roczny wzrost tego segmentu sięga 18-22%.

Przy wyborze bramki zwróć uwagę, czy obsługuje ona nie tylko komendy włącz/wyłącz, ale również pozycje procentowe. Sterownik rolet centralny podtynkowy 230V w połączeniu z odpowiednią bramką potrafi ustawić roletę w 30%, 70% czy 100%, co przekłada się na realne oszczędności energii na ogrzewaniu zimą i chłodzeniu latem.

Kiedy SRP-03 nie wystarczy

W instalacjach z roletami posiadającymi własne sterowniki elektroniczne SRP-03 może powodować konflikty, bo sygnał z modułu zewnętrznego nie zawsze jest rozpoznawany. Dotyczy to zwłaszcza rolet z napędami wyposażonymi w interfejs KNX, Modbus lub własne protokoły producenta. W takich sytuacjach lepszym wyborem są dedykowane sterowniki rolet do puszki instalacja przewodowa, projektowane pod konkretny system.

W obiektach, gdzie wymagane są zaawansowane sceny (symulacja obecności, harmonogramy astronomiczne, sterowanie w zależności od temperatury), sam SRP-03 nie wystarczy. Konieczne jest uzupełnienie go o kontroler nadrzędny albo bramkę smart home, która przejmie logikę automatyki. Moduł pozostaje wtedy niezawodnym wykonawcą komend, a całą inteligencję przejmuje warstwa oprogramowania.

Praktyczne wskazówki eksploatacyjne

Sterownik nie wymaga konserwacji, ale warto co 12 miesięcy sprawdzić dokręcenie zacisków w puszce instalacyjnej, zwłaszcza jeśli roleta jest intensywnie eksploatowana (powyżej 20 cykli dziennie). Poluzowane połączenie to najczęstsza przyczyna przerywanego działania, które użytkownik błędnie przypisuje awarii samego modułu.

Jeśli zauważysz, że roleta zatrzymuje się losowo w trakcie ruchu, przyczyną może być zużyty kondensator w silniku, a nie usterka sterownika. W takim przypadku wymiana kondensatora o tej samej pojemności rozwiązuje problem bez konieczności wymiany całego napędu. To częsta usterka w silnikach pracujących powyżej 50 000 cykli.
