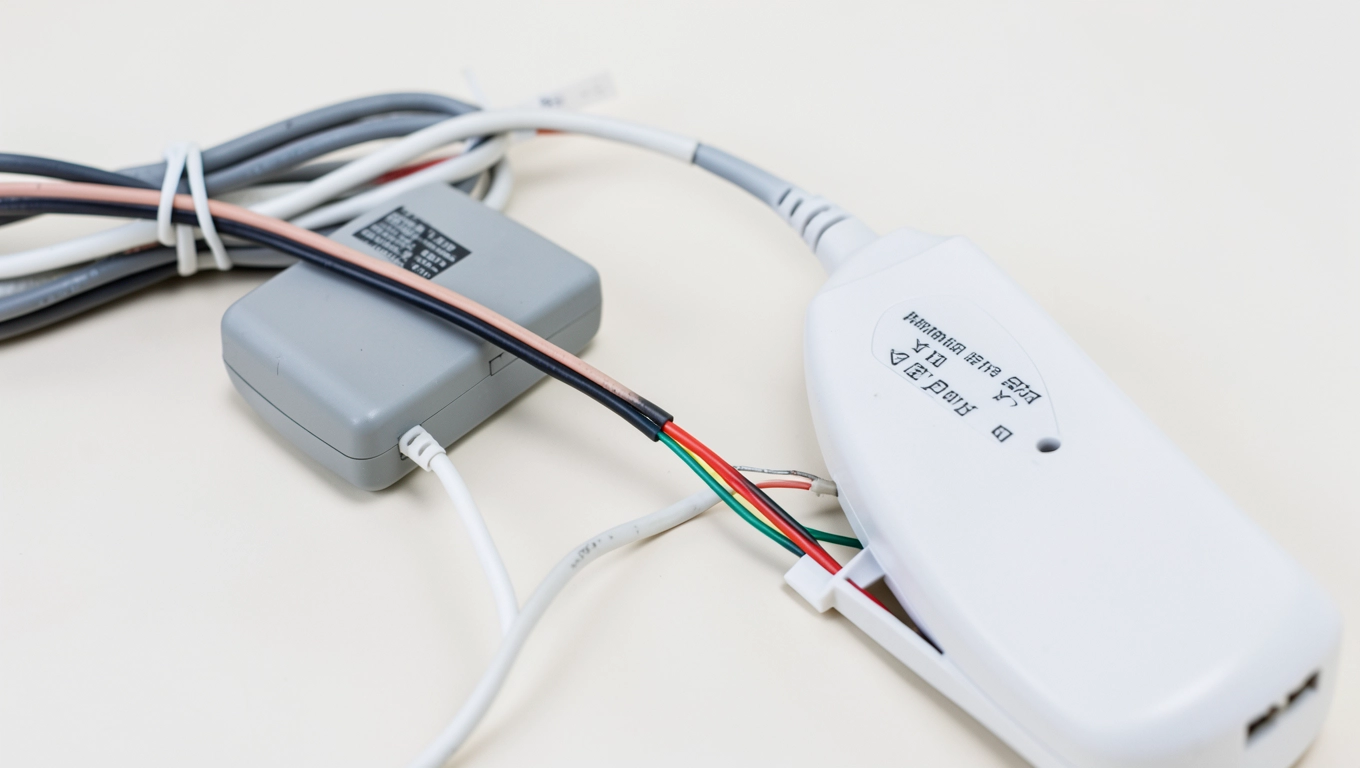

Jak podłączyć rolety na pilota? Poradnik krok po kroku

Stoisz przed otwartą rozdzielnią, trzymasz w ręku odbiornik radiowy i zastanawiasz się, który przewód gdzie podłączyć. Na szczęście schemat jest prostszy, niż sugeruje internetowy chaos wystarczy zrozumieć trzy zasady, które determinują całą instalację. Ten poradnik pokazuje dokładnie, jak podłączyć rolety na pilota, uwzględniając każdy element, od doboru kabla po programowanie pilota.

• Ile żył potrzebujesz do rolet na pilota i jaki kabel wybrać?
• Programowanie pilota do rolet parowanie krok po kroku
• Schemat podłączenia silnika roletowego z odbiornikiem radiowym
• Zasilanie awaryjne i bezpieczeństwo instalacji
• Sterowanie smart od pilota do smartfona
• Utrzymanie i rozwiązywanie problemów

Ile żył potrzebujesz do rolet na pilota i jaki kabel wybrać?

Minimalna konfiguracja wymaga czterech przewodów: faza, zero, uziemienie oraz żyła sterująca sygnałem radiowym. Odbiornik radiowy komunikuje się z silnikiem poprzez dwie dodatkowe żyły dlatego standardowy kabel 5-żyłowy pokrywa podstawowe potrzeby instalacji. Przekrój 1,5 mm² wystarcza na dystansie do 25 metrów przy obciążeniu jednej rolety, ponieważ rezystancja przewodnika nie przekracza wtedy 0,73 Ω, co minimalizuje straty mocy. Przy większych odległościach lub kilku roletach na jednym obwodzie konieczny jest przekrój 2,5 mm² inaczej spadek napięcia sprawi, że silnik będzie pracował z mniejszym momentem obrotowym, a wyłączniki krańcowe mogą reagować z opóźnieniem.Norma PN-EN 60335-1 wymaga, aby każdy obwód silnikowy miał własną linię zabezpieczającą, co oznacza, że rozdzielnia musi mieć zarezerwowane miejsce na wyłączniki nadprądowe typowo 10A dla pojedynczego napędu o mocy do 150W.

Rodzaje kabli i ich zastosowanie

Do instalacji podtynkowej najlepszy jest przewód YDYp 3×1,5 mm² lub YDY 5×1,5 mm² mają one twardą izolację odporną na działanie wilgoci i temperatury w zakresie od -30°C do +70°C. Kabel oponowy OWY 5×1,5 mm² sprawdza się przy prowadzeniu natynkowym, ponieważ jego zewnętrzna powłoka jest grubsza i bardziej odporna na uszkodzenia mechaniczne. Unikaj stosowania przewodów typu linka przy podłączaniu odbiorników ich żyły łatwo sięłamią w zaciskach, co powoduje przerwany kontakt objawiający się nieregularną pracą rolety.

Tabela doboru przekroju kabla

Programowanie pilota do rolet parowanie krok po kroku

Parowanie pilota z odbiornikiem radiowym odbywa się w trzech trybach, które producenci oznaczają kolorystycznie: tryb uczenia (najczęściej niebieska dioda), tryb kasowania (czerwona) oraz tryb pracy ciągłej (zielona). Wciśnij przycisk programowania na odbiorniku dioda zacznie migać, sygnalizując gotowość do przyjęcia nowego pilota. Następnie wciśnij dowolny przycisk kierunkowy na pilocie i przytrzymaj przez 2-3 sekundy dioda na odbiorniku zmieni tryb migania na ciągły, co oznacza, że urządzenia zostały sparowane. Proces trwa łącznie około 10 sekund, ale wielu instalatorów popełnia błąd zbyt szybko puszczając przycisk odbiornik potrzebuje pełnego impulsu, aby zapisać kod w pamięci EEPROM.

Kasowanie i resetowanie pilota

Gdy pilot przestaje reagować, przyczyna zwykle leży w wyczerpanych bateriach lub przypadkowym skasowaniu kodu z pamięci odbiornika. Baterie CR2032 w pilotach radiowych wystarczają przeciętnie na 18-24 miesiące intensywnej eksploatacji wymiana zajmuje minutę, a koszt baterii to około 5-8 PLN. Jeśli wymiana baterii nie pomaga, sprawdź, czy odbiornik ma zasilanie dioda kontrolna musi świecić ciągle, a nie migać nieregularnie. Reset fabryczny odbiornika usuwa wszystkie zapisane piloty naraz, dlatego przed przystąpieniem upewnij się, że masz dostęp do wszystkich pilotów owo przypisanych do tego odbiornika.

Grupowanie pilotów i sterowanie wieloma roletami

Nowoczesne odbiorniki radiowe pozwalają na przypisanie jednego pilota do nieograniczonej liczby rolet wystarczy podczas procedury parowania wcisnąć przycisk na pilocie przy każdym odbiorniku osobno. Sterowanie grupowe różni się od sterowania pojedynczego tym, że jeden przycisk na pilocie zamyka wszystkie rolety jednocześnie, podczas gdy przy sterowaniu indywidualnym każdy kanał pilota obsługuje inną roletę. Pilot czterokanałowy to optymalne rozwiązanie dla domu z dziesięcioma roletami: trzy kanały obsługują grupy piętrowe, jeden pozostaje w rezerwie na sterowanie pojedyncze.

Schemat podłączenia silnika roletowego z odbiornikiem radiowym

Każdy silnik rurowy ma trzy zaciski na kostce przyłączeniowej: L (faza robocza), N (neutralne) oraz symbol uziemienia. Odbiornik radiowy wstawia się w obwód między zasilaniem a silnikiem pełni rolę przełącznika kierunkowego, który wysyła napięcie na cewkę odpowiedzialną za ruch w górę lub w dół. Silnik wyposażony jest w wyłącznik krańcowy, który automatycznie odcina zasilanie po osiągnięciu skrajnych pozycji ten mechanizm opiera się na stykach bimetalicznych, które rozwierają obwód po nagrzaniu wskutek wzrostu prądu podczas zatrzymania rolety.

Schemat połączeń krok po kroku

Zacznij od rozdzielni poprowadź przewód fazowy L (brązowy lub czarny) do odbiornika radiowego, a następnie wyjście z odbiornika podłącz do zacisku L silnika. Przewód neutralny N (niebieski) łączy rozdzielnię z odbiornikiem i dalej z silnikiem bez przerwy ten przewód nie jest rozłączany przez odbiornik. Zacisk uziemienia PE (żółto-zielony) łączysz bezpośrednio między wszystkimi elementami obwodu, tworząc ciągłość ochronną wymaganą przez normę PN-HD 60364-4-41. Przewód antenowy odbiornika nie wymaga podłączenia do żadnego zacisku wystarczy umieścić go luzem w puszce, aby antena mogła swobodnie odbierać sygnał.

Błędy przy podłączaniu odbiornika radiowego

Najczęstszym błędem jest pomylenie wyjść kierunkowych podłączenie przewodów silnika w odwrotnej kolejności skutkuje tym, że przycisk „góra" na pilocie powoduje ruch w dół i odwrotnie. Rozwiązanie to proste: zamień miejscami dwa przewody na wyjściu odbiornika oznaczonych strzałkami. Drugi problem to podłączenie odbiornika przed wyłącznikiem różnicowoprądowym producenci zalecają montaż po stronie obciążenia, co oznacza, że odbiornik musi znajdować się za wyłącznikiem RCD w rozdzielni, a nie przed nim. Trzeci błąd to zbyt krótki zapas kabla w puszce zostaw minimum 30 cm zapasu, aby umożliwić swobodne manewrowanie przy ewentualnych naprawach.

Zasilanie awaryjne i bezpieczeństwo instalacji

Przy braku zasilania sieciowego rolety z silnikami elektrycznymi pozostają w pozycji ostatnio ustalonej nie opadają automatycznie, co jest istotne z punktu widzenia bezpieczeństwa przeciwpożarowego. System awaryjnego otwierania ręcznego opiera się na korbie wkręcanej w przeznaczone gniazdo w skrzynce roletowej lub linkowym mechanizmie rozłączeniowym, który pozwala na ręczne podniesienie rolety po zwolnieniu sprzęgła. UPS dla rolet zewnętrznych dobiera się na podstawie sumarycznej mocy silników przykładowo zestaw pięciu rolet o mocy 120W każdy wymaga zasilacza awaryjnego o mocy minimum 800W i pojemności akumulatora 18Ah, co zapewnia około 10-12 minut podtrzymania przy pełnym obciążeniu.

Tabela doboru UPS

Sterowanie smart od pilota do smartfona

Protokoły komunikacji bezprzewodowej różnią się zasięgiem, stabilnością i możliwościami integracji. Systemy radiowe na częstotliwości 433 MHz oferują zasięg do 50 metrów w otwartej przestrzeni, ale przenikają przez ściany słabszym sygnałem dlatego w domach murowanych często potrzebny jest wzmacniacz sygnału. Protokoły mesh jak Zigbee czy Z-Wave działają inaczej: każde urządzenie pośredniczy w przekazywaniu sygnału dalej, co oznacza, że sieć staje się stabilniejsza wraz ze wzrostem liczby urządzeń. Protokół Matter, wprowadzony w 2022 roku i rozwijany dynamicznie, obiecuje uniwersalną kompatybilność między ekosystemami Google, Apple i Amazon, choć na rynku polskim jego adopcja w napędach roletowych przyspieszyła dopiero w 2025 roku.

Integracja z systemami smart home

Centralne sterowanie roletami przez aplikację mobilną wymaga mostka komunikacyjnego łączącego odbiorniki radiowe z routerem Wi-Fi. Mostki te kosztują od 200 do 500 PLN i pozwalają na tworzenie scenariuszy na przykład automatyczne zamykanie wszystkich rolet o zachodzie słońca lub otwieranie określonych rolet o określonej godzinie. Sterowanie głosowe przez Google Home lub Alexa wymaga aktywacji odpowiedniej integracji w aplikacji, a następnie przypisania rolet do grup, które asystent rozpoznaje po nazwach w języku polskim. Automatyzacja oparta na czujnikach wiatru, zmierzchu, temperatury działa najlepiej, gdy centrale smart home łączy dane z wielu źródeł i podejmuje decyzje na podstawie algorytmów, a nie prostych reguł czasowych.

Utrzymanie i rozwiązywanie problemów

Silniki rurowe do rolet zewnętrznych pracują w trybie przerywanym producenci określają maksymalny czas ciągłej pracy na 4-6 minut, po czym następuje przerwa termiczna trwająca minimum 15 minut. Regularna konserwacja obejmuje czyszczenie prowadnic z pyłu i liści, sprawdzanie luzów na mocowaniach oraz smarowanie ruchomych elementów zgodnie z wytycznymi producenta zazwyczaj raz na 12 miesięcy wystarczy grafit lub smar syntetyczny aplikowany punktowo na łożyska wałeczkowe.

Najczęstsze usterki i diagnostyka

Diagnostyka problemu zaczyna się od najprostszych przyczyn: czy dioda na odbiorniku świeci? Czy bezpiecznik w rozdzielni nie jest wyłączony? Czy baterie w pilocie mają jeszcze napięcie powyżej 2,8V? Dopiero gdy te elementy zostaną wykluczone, można podejrzewać usterkę samego silnika lub odbiornika radiowego. Wymiana silnika rurowego jest możliwa bez demontażu skrzynki wystarczy wyjąć wałek z pancerzem przez rewizję, odłączyć kostkę przyłączeniową i wsunąć nowy silnik zgodnie z procedurą opisaną w dokumentacji technicznej.

Przed przystąpieniem do jakichkolwiek prac elektrycznych przy roletach zewnętrznych zawsze wyłączaj odpowiedni obwód w rozdzielni i sprawdź obecność napięcia próbnikiem nawet jeśli instalacja była wykonywana przez profesjonalistę, nigdy nie można wykluczyć błędnego oznakowania przewodów.
