Podłączenie rolet elektrycznych to zadanie, które łączy kilka dyscyplin: elektrotechnikę, automatykę i bezpieczeństwo budowlane, i dlatego warto podejść do niego metodycznie. W tym artykule znajdziesz praktyczne instrukcje oraz schematy pokazujące jakie przewody prowadzić, które styki łączyć i jak dobrać przekroje oraz zabezpieczenia dla konkretnych silników. Skoncentrujemy się na trzech kluczowych wątkach: typach silników i ich zasilaniu, bezpieczeństwie instalacji z oznaczeniami i wyłączeniem zasilania, oraz integracji rolet z czujnikami (np. czadu) i systemami automatyki. Czytelnik otrzyma zarówno krótkie schematy połączeń, jak i listę walidacji krok po kroku.

Jak podłączyć rolety elektryczne schemat

Tekst jest przeznaczony dla osób mających podstawy pracy z instalacją elektryczną, instalatorów-domowych majsterkowiczów oraz projektantów automatyki domowej. Podam konkretne dane: przybliżone wartości prądów, proponowane przekroje kabli, orientacyjne koszty komponentów oraz przykładowe schematy podłączeń do przekaźników czy centrali. Zanim jednak ruszysz z narzędziami, przypomnę najważniejsze zasady bezpieczeństwa oraz punkty kontrolne, które pozwolą uniknąć typowych błędów i problemów podczas uruchomienia.

Typy silników i zasilania rolet elektrycznych

Na rynku spotkasz kilka konstrukcji silników roletowych; najczęściej używane to tubowe silniki jednofazowe 230 V oraz niskonapięciowe silniki DC 12 lub 24 V. Silnik tubowy 230 V ma moc od 50 do 500 W i moment od 6 Nm do 50 Nm, a jego cena, zależna od momentu i elektroniki, waha się orientacyjnie między 220 a 1 200 zł za sztukę. Silniki 12/24 V stosuje się tam, gdzie potrzebna jest separacja od sieci lub zasilanie bateryjne; moduł zasilający 24 V kosztuje około 120–400 zł. Dodatkowo dostępne są jednostki z wbudowanym odbiornikiem radiowym lub zintegrowanym sterownikiem pozycyjnym.

Układy połączeniowe różnią się w zależności od typu silnika. Najczęściej spotykany silnik tubowy ma przewód neutralny oraz dwa przewody kierunkowe (do góry i do dołu) którym podaje się fazę; dodatkowy przewód ochronny green-yellow pełni funkcję uziemienia. W silnikach niskonapięciowych zamiast klasycznego przełączania fazy stosuje się zmianę polaryzacji lub sterownik z mostkiem H; tu trzeba pamiętać o odpowiednim zasilaczu stabilizowanym. Przy zakupie zawsze sprawdź dokumentację producenta oraz liczby i kolory żył w przewodzie, bo opis na obudowie bywa jedyną pewnością poprawnego połączenia.

Zobacz także: Rolety Antywłamaniowe RC6 Cena 2026 – Ile Kosztują?

Coraz popularniejsze są silniki z wbudowanym odbiornikiem radiowym lub magistralą komunikacyjną, które upraszczają instalację gdy nie chcemy prowadzić kilku żył do każdego okna. Odbiornik nadal wymaga zasilania 230 V lub 24 V, a sam sterownik dostarcza sygnał obrotowy do silnika; to upraszcza okablowanie, lecz komplikuje diagnostykę przy awarii sieci. Warto także rozważyć mechaniczne sprzęgło lub sprzęgło przeciążeniowe, które pozwala manualnie podnieść lub opuścić roletę w przypadku braku zasilania; cena takiego dodatku zwykle wynosi 40–150 zł. W instalacjach inteligentnych preferowane są rozwiązania z suchymi stykami lub interfejsem dla sterowników centralnych.

Dobór odpowiedniego momentu i mocy jest kluczowy; warto policzyć ciężar pancerza oraz promień nawijania, aby uzyskać wymaganą siłę podnoszenia. Jako orientację można przyjąć, że mała roleta okienna (do 10 kg pancerza) potrzebuje silnika 6–15 Nm, standardowe rolety tarasowe lub duże okna będą wymagały 20–40 Nm, a ciężkie bramy lub żaluzje masywne powyżej 50 Nm. Przy obliczeniach uwzględnia się współczynnik bezpieczeństwa 1,2–1,5 dla częstotliwości pracy oraz zapas na zużycie i tarcie. Jeśli masz wątpliwości, przygotuj wymiary i masę pancerza; to zwykle wystarcza fachowcowi do doboru silnika.

Kluczowe elementy układu: sterownik, silnik, zasilacz

Podstawowy układ rolet składa się z trzech elementów: silnika, sterownika (przekaźnikowego lub elektronicznego) oraz zasilacza lub sieci 230 V. Sterownik może być prostym modułem z dwoma przekaźnikami przełączającymi fazę albo zaawansowaną jednostką z wejściami suchych styków i komunikacją magistralową; ceny tych urządzeń zaczynają się od około 60–90 zł za prosty przekaźnik i sięgają 300–600 zł za moduł wielokanałowy z funkcjami automatyki. Zasilacz dla silnika DC 24 V powinien być stabilizowany i dobrany pod maksymalny prąd; typowe wartości to 2–5 A przy kosztach 120–350 zł. Dodatkowo w układach spotkasz wyłączniki krańcowe, bezpieczniki topikowe lub automatyczne oraz rozłączniki awaryjne.

Zobacz także: Rolety Antywłamaniowe Cena RC3 2025 – Promocje

Najważniejsza decyzja to rodzaj wyjść sterownika: czy moduł daje suchy styk (potencjał zero) czy bezpośrednio przełącza fazę 230 V. Dla silników tubowych zwykle stosuje się sterowniki z przekaźnikami, które podając fazę na wyprowadzenie „góra” lub „dół” kierują ruchem silnika; jeśli korzystasz z centrali niskonapięciowej, użyj przekaźnika pośredniczącego, by izolować układ od sieci. Sterowniki dla silników DC mają wbudowane mostki H i wymagają tylko sygnałów kierunkowych lub protokołu komunikacyjnego, a zasilacz powinien być zabezpieczony przed przeciążeniem. Istotne są także zabezpieczenia przeciwzwarciowe i wyłączniki nadprądowe, dostosowane do prądu rozruchowego silnika.

  • Wyłącz zasilanie w rozdzielni i zabezpiecz obwód.
  • Oznacz i zmierz przewody silnika — neutralny, fazowe kierunkowe, PE.
  • Podłącz neutralny i ochronny na stałe; fazę poprowadź przez przekaźniki sterujące.
  • Jeśli używasz centrali niskonapięciowej, zastosuj przekaźniki izolujące (suchy styk → 230 V).
  • Skonfiguruj wyłączniki krańcowe lub elektroniczne limity w silniku.
  • Dobierz zabezpieczenia nadprądowe i RCD zgodnie z obciążeniem.
  • Przeprowadź testy ruchu i pomiary prądowe; odnotuj zachowanie przy przeciążeniu.

W zależności od projektu sterownik montuje się na szynie DIN w rozdzielnicy lub w puszce blisko okna; moduły 1–4 kanałowe kosztują około 120–450 zł i umożliwiają centralne sterowanie kilkoma roletami. Zwróć uwagę na liczbę styków (do sterowania kierunkiem potrzebne są dwa obwody), obciążalność przekaźników oraz funkcje programowe jak sekwencje czasowe lub reakcja na czujniki. Zasilacz DC powinien mieć zapas 20–40% względem sumy prądów silników; dla trzech silników 24 V po 2 A każdy wybierz źródło 7–10 A. Nie zapomnij o listwach zaciskowych i odciążeniu kabli.

Bezpieczeństwo instalacji: wyłączenie zasilania i oznaczenia

Wyłączenie i zabezpieczenie obwodu to punkt wyjścia: odłącz wyłącznik w tablicy, oznacz go i sprawdź brak napięcia miernikiem. Używaj próbnika i miernika mierzącego napięcie między fazą a neutralnym oraz do ziemi, by upewnić się, że obwód jest bezpieczny. Pracuj w suchych rękawicach izolacyjnych i stosuj izolowane narzędzia, zwłaszcza przy rozłączaniu przewodów fazowych. Pamiętaj o zablokowaniu wyłącznika (lockout) lub wywieszeniu oznaczenia, że trwają prace — to zmniejsza ryzyko przypadkowego załączenia.

Prawidłowe uziemienie jest krytyczne: przewód ochronny PE należy podłączyć do obudowy i zachować ciągłość uziemienia aż do rozdzielnicy. W instalacjach mokrych lub zasilających urządzenia blisko wody obowiązkowe jest stosowanie RCD o czułości 30 mA, a tam gdzie występują ścianki metalowe dodatkowe połączenia wyrównawcze. Dodatkowo przekaźniki sterujące powinny mieć izolowane styki, aby uniknąć przeniesienia potencjału fazowego na obwody sterowania. Zasada jest taka: nie oszczędzaj na środkach ochronnych, bo to one chronią użytkownika i sprzęt.

Oznaczenia przewodów pomagają uniknąć pomyłek: w instalacjach obowiązuje kod kolorów — brązowy lub czarny jako faza, niebieski jako neutralny, zielono-żółty jako ochronny. Kierunkowe przewody silnika często mają kolor czarny i szary lub są opisane na końcówce; zawsze potwierdź funkcję miernikiem przed podłączeniem. Dobrą praktyką jest opisanie żył na obydwu końcach taśmą lub etykietą oraz sporządzenie prostego schematu dołączonego do tablicy rozdzielczej. Dzięki temu ewentualne serwisy i modyfikacje będą szybsze i bezpieczniejsze.

Zaprojektuj obwód tak, aby był czytelny — etykiety, schemat i tabela zabezpieczeń w szafce to nie luksus, a konieczność. Do ochrony obwodu instalowanego do kilku rolet zwykle stosuje się wyłącznik nadprądowy typu B lub C o prądzie 6–16 A w zależności od sumy prądów i prądu rozruchowego; RCD 30 mA to standard tam, gdzie istnieje ryzyko porażenia. Przy silniejszych silnikach wybierz wyłącznik z charakterystyką pozwalającą na wysokie prądy rozruchowe silnika lub zastosuj softstart. Oznaczaj zabezpieczenia na drzwiach rozdzielnicy i dokumentuj ich parametry dla przyszłych prac serwisowych.

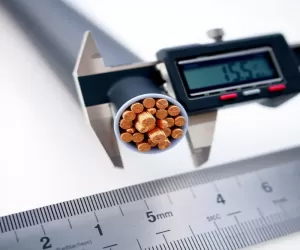

Przewody i przekroje: co wybrać do silnika

Wybór właściwego kabla decyduje o bezpieczeństwie i trwałości instalacji. Dla stałego prowadzenia w ścianach najczęściej stosuje się kabel typu NYM-J (3×1,5 mm² lub 3×2,5 mm²) lub NYM-J 4×1,5 mm² gdy potrzeba dodatkowej żyły ochronnej i kierunkowych przewodów. Dla połączeń elastycznych i przewodów wychodzących z ruchomej puszki stosuje się kable H05VV-F lub H05RN-F o odpowiednim przekroju. Pamiętaj, że przy dłuższych trasach przekaźnikowych i dużych mocach konieczne może być zwiększenie przekroju z powodu spadków napięcia.

Poniższa tabela daje orientacyjne wartości dla domowych rolet, bazowane na mocy silnika, szacunkowym prądzie i sugerowanym przekroju kabla oraz zabezpieczeniu. Są to wartości poglądowe — ostateczny dobór zależy od długości przewodu, temperatury pracy i dopuszczalnej spadku napięcia. Stosowanie większego przekroju niż minimalny zwiększa niezawodność i zmniejsza nagrzewanie przewodów. Tabela ułatwi szybkie podjęcie decyzji projektowej i przygotowanie materiałów na zamówienie.

Moc silnika (W) Szacunkowy prąd przy 230 V (A) Zalecany przekrój (mm²) Typ kabla Zabezpieczenie MCB (A)
≤ 150 ≤ 1 1,5 NYM-J 3×1,5 6–10
150–400 1–2 1,5 NYM-J 3×1,5 lub 4×1,5 10
400–800 2–4 2,5 NYM-J 3×2,5 10–16
> 800 > 4 4 NYM-J 3×4 lub trasa z wieloma żyłami 16–20

Przy dłuższych odcinkach (powyżej 15–20 m) warto planować o krok większy przekrój, aby ograniczyć spadek napięcia i nagrzewanie przewodów. Dla instalacji o długości 20–40 m rekomendowane jest przejście z 1,5 mm² na 2,5 mm²; powyżej 40–50 m rozważ 4 mm² lub prowadzenie dodatkowego obwodu. Duży wpływ na wybór ma także prąd rozruchowy silnika, który bywa kilkukrotnie wyższy niż prąd znamionowy i może wymagać krótkotrwałego dopuszczenia większego prądu przez zabezpieczenie. Zaplanuj trasę kablową tak, by przewody silnikowe nie przebiegały blisko przewodów zasilania indukcyjnego, co zmniejszy potencjalne zakłócenia.

Do łączenia stosuj certyfikowane złączki, najlepiej listwy zaciskowe z oznaczonymi polami i odpowiednim zakresem przekrojów; unikaj łączenia żył pod śrubami bez odpowiedniej tulejki. Zastosuj odciążenia kabli w puszkach oraz dławiki przy wchodzeniu do elementów mechanicznych, by zabezpieczyć żyły przed przetarciem. Przy połączeniach holandzkich lub wielotorowych stosuj tulejki kablowe i dokręcaj śruby zacisków zgodnie z zaleceniami producenta (zwykle wartość momentu znajdziesz w dokumentacji). Na końcach umieść opaski, opis i niewielką dokumentację montażową w puszce — to ułatwi serwisowanie.

Czujniki czadu: lokalizacja i wpływ na okablowanie

Czujniki czadu (CO) wykrywają bezwonny gaz i mają kluczowe znaczenie dla bezpieczeństwa mieszkańców, dlatego ich lokalizacja i zasilanie zasługują na osobną uwagę. Najlepiej montować je w sypialniach, na korytarzach prowadzących do stref nocnych oraz w pobliżu kotłowni lub pieca, zawsze zgodnie z wytycznymi producenta dotyczącymi wysokości montażu. Czujniki mogą być zasilane bateryjnie, sieciowo 230 V lub niskonapięciowo z zasilacza 12/24 V; w instalacjach z automatyką preferuje się wersje z wyjściem przekaźnikowym. Zasilanie detektora powinno być niezależne od obwodu rolet, aby alarm działał nawet jeśli obwód napędu zostanie wyłączony.

Okablowanie czujników powinno być prowadzone oddzielnie od przewodów mocy silników, by zminimalizować zakłócenia elektromagnetyczne i fałszywe alarmy. Jeśli czujnik komunikuje się cyfrowo lub przesyła sygnał do centrali, użyj skrętki ekranowanej lub dedykowanej pary przewodów oraz zachowaj odsunięcie od kabli 230 V. Wyjścia przekaźnikowe czujników zwykle są bezpotencjałowe (suchy styk) i wymagają zgodnego wejścia w centrali — w razie potrzeby zastosuj dodatkowy przekaźnik separacyjny. Zachowanie porządku w trasowaniu ułatwia też późniejszą diagnostykę i wymianę czujników.

Z punktu widzenia automatyki czujnik czadu może wysłać sygnał, który spowoduje konkretne działania rolet, np. automatyczne otwarcie w celu wentylacji lub zablokowanie zamykania, by nie ograniczać ewakuacji. Najbezpieczniejsze jest wykorzystanie wyjścia przekaźnikowego czujnika jako wejścia do centrali, która wykona zaprogramowaną sekwencję przy otrzymaniu sygnału alarmowego. Przy bezpośrednim sterowaniu pamiętaj o izolacji — suchy styk powinien sterować przekaźnikiem 230 V, a nie bezpośrednio wyprowadzeniem silnika, by uniknąć przeniesienia zakłóceń. Ustal scenariusze alarmowe przed montażem, bo to wpływa na okablowanie i konfigurację sterownika.

System automatyki powinien uwzględniać zasilanie awaryjne czujników; detektor na baterii lub centrala z UPS gwarantuje działanie alarmu niezależnie od obwodu rolet. Jeśli planujesz powiadomienia zewnętrzne, sensowne jest podłączenie czujnika do centrali automatyki z własnym zasilaniem i logiką blokad, zamiast polegać na zasilaniu rolet. Ważne jest też oddzielenie obwodów przetwarzających alarmy od obwodów mocy przy pomocy przekaźników separujących. Dzięki temu przy alarmie nie dojdzie do niezamierzonego przepływu wysokiego napięcia do obwodów detekcyjnych.

Integracja z automatyką: blokady i wyłączenie przy alarmie

Integracja rolet z systemem automatyki to wybór pomiędzy prostym sterowaniem lokalnym a centralną logiką, która uwzględnia czujniki, harmonogramy i sceny. Najprostszą drogą jest wejście typu suchy styk do sterownika rolet, które w centrali mapuje stany alarmowe na akcje (zamknij, otwórz, zablokuj). Dla większych instalacji stosuje się magistralę (np. bus), gdzie każdy moduł raportuje status i otrzymuje polecenia, co ułatwia diagnostykę. W konfiguracjach krytycznych zadbaj o redundancję: np. dedykowany przekaźnik awaryjny sterujący roletami niezależnie od głównej centrali.

Przykładowy schemat połączeń wygląda następująco: z rozdzielnicy wychodzą zasilania zabezpieczone MCB i RCD, które zasilają sterownik na szynie DIN; z wyjść przekaźnikowych sterownika prowadzi się fazę do przewodów „góra” i „dół” silnika, neutralny łączy się bezpośrednio. Wyjście przekaźnikowe czujnika czadu można podłączyć jako suchy styk do wejścia centrali, a centrala w odpowiedzi aktywuje przekaźnik sterujący roletą. W systemach niskonapięciowych zamiast przełączania fazy używa się przekaźników i mostków H, co wymaga oddzielnego zasilania. Zawsze stosuj przekaźnik separujący przy łączeniu sygnałów niskonapięciowych z siecią 230 V.

Ważny element projektowania to tryb bezpieczny (fail-safe) — określ, jakie działanie mają wykonać rolety przy utracie zasilania lub komunikacji. Niektóre systemy ustawiają rolety w pozycji otwartej przy alarmie czadu, by umożliwić wentylację, inne zamykają rolety przy alarmie włamaniowym dla bezpieczeństwa; wybór zależy od priorytetów. Zadbaj o manualny wyłącznik awaryjny dostępny z poziomu użytkownika oraz o mechaniczne wyzwalanie sprzęgła, by móc obsługiwać roletę bez zasilania. Testuj scenariusze awaryjne podczas uruchomienia, bo tylko próba potwierdzi, że logika działa poprawnie.

Sterownik powinien realizować blokady funkcjonalne: na przykład przy aktywnym alarmie czadu zablokować możliwość zamknięcia rolet i jednocześnie włączyć sygnał usprawiedliwionej akcji (status alarmu). Warto, by urządzenie dawało czytelne sygnalizacje LED i logowało zdarzenia — to ułatwia diagnozę po zdarzeniu. Pracuj z danymi wyjściowymi czujników — sprawdź, czy kontakt jest normalnie zamknięty (NC) czy normalnie otwarty (NO) i skonfiguruj wejście centrali właściwie. W razie potrzeby zastosuj przekaźniki zmieniające logikę sygnału, zamiast przebudowywać okablowanie.

Walidacja podłączeń: testy i weryfikacja działania schematu

Walidacja podłączeń po montażu to etap, którego nie wolno pomijać — od tego zależy bezpieczeństwo i bezawaryjna eksploatacja rolet. Zanim zamontujesz osłony, wykonaj pomiary izolacji, sprawdź ciągłość przewodów oraz brak zwarć między żyłami oraz do ochrony. Upewnij się, że wykorzystane zabezpieczenia zostały dobrane zgodnie z dokumentacją i są poprawnie zainstalowane w rozdzielnicy. Dobre przygotowanie testów skraca czas uruchomienia i redukuje ilość powrotów serwisowych.

Poniżej znajdziesz listę testów i weryfikacji, które powinny być wykonane na zakończenie prac montażowych, zanim użytkownik zacznie korzystać z rolet. Każdy punkt dotyczy konkretnego aspektu: elektryki, sterowania, zabezpieczeń i integracji z czujnikami. Wykonuj testy systematycznie i zapisuj wyniki pomiarów, by móc wrócić do nich przy ewentualnych reklamacjach lub serwisie. Lista ułatwi pracę i sprawi, że uruchomienie będzie szybsze i bezpieczniejsze.

  • Sprawdzenie braku napięcia przed pracą: wyłącz MCB i zmierz brak napięcia miernikiem.
  • Pomiar ciągłości przewodów i połączenia PE: pomiar rezystancji uziemienia i ciągłości przewodów ochronnych.
  • Pomiar izolacji między żyłami: megger na izolacji przewodów do 500 V zgodnie z normą.
  • Test działania przekaźników i styczników: symulacja sygnałów sterujących i obserwacja poprawnego przełączania.
  • Sprawdzenie kierunku obrotu: krótkie impulsy „góra” i „dół” i ewentualna zamiana przewodów kierunkowych.
  • Ustawienie i test krańcówek: roleta do pozycji maksymalnej i minimalnej, weryfikacja zatrzymania.
  • Pomiary prądów podczas rozruchu i pracy: użyj cęgowarki, zanotuj wartości i porównaj z dokumentacją.
  • Test scenariuszy alarmowych: wyzwól czujnik czadu i sprawdź reakcję centrali i rolet.

Przy próbach warto zmierzyć prądy rozruchowe i znamionowe; dla małych silników typowy prąd znamionowy to 0,5–2 A, a prąd rozruchowy może być kilka razy wyższy przez ułamek sekundy. Użyj cęgów amperomierza, aby zmierzyć wartości w czasie rzeczywistym i porównaj z danymi producenta; jeśli prąd spada powoli lub jest znacznie wyższy, może to wskazywać na mechaniczne tarcie lub złą regulację limitów. Pomiar izolacji przewodów (megger) powyżej 1 MΩ przy napięciu testowym zgodnym z normą zwykle świadczy o dobrej izolacji, choć normy mogą wymagać konkretnych wartości w zależności od obwodu. Zanotuj wszystkie wyniki i dołącz je do dokumentacji technicznej instalacji.

Po pozytywnych testach zabezpieczeń i działania mechanicznego przygotuj dokumentację: schemat połączeń, lista użytych materiałów, parametry zabezpieczeń i wyniki pomiarów. Etykietuj obwody w rozdzielnicy i oznacz miejsce sterownika oraz przycisków awaryjnych w instrukcji użytkownika. Przekaż krótkie szkolenie użytkownikowi, omów tryby awaryjne, sposób ręcznego odblokowania rolety oraz harmonogramy automatyki. Ustal termin pierwszego przeglądu serwisowego — kontrola po 3–6 miesiącach pozwoli wyłapać zużycie i ewentualne poprawki.

Jak podłączyć rolety elektryczne schemat – Pytania i odpowiedzi

  • Jak podłączyć sterownik, silnik i zasilacz w schemacie rolet elektrycznych?

    Podłącz zasilacz do źródła zasilania, następnie wyjścia zasilania do sterownika/centrali oraz do silnika rolet zgodnie z instrukcją producenta. Zabezpiecz przewody przekaźnikami i zabezpieczeniami zgodnie z kolorem i przekrojem przewodów podanym w schematach.

  • Jakie środki bezpieczeństwa należy zastosować podczas prac instalacyjnych?

    Wyłącz zasilanie przed pracami, izoluj przewody, oznacz obwody, używaj właściwych osłon i zabezpieczeń oraz wykonuj prace zgodnie z obowiązującymi normami niskiego napięcia i zasadami BHP.

  • Jak czujniki czadu wpływają na okablowanie rolet i jak je zintegrować?

    Umieszczaj czujniki czadu z dala od torów przewodów niskonapięciowych, unikaj przeciągania kabli przez te same rury. Możliwość integracji obejmuje blokadę lub automatyczne wyłączenie rolet w razie alarmu czadu, zależnie od centralnego systemu automatyki.

  • Jak przetestować podłączone rolety po zakończeniu instalacji?

    Zweryfikuj poprawność połączeń zgodnie ze schematem, wykonaj testy podnoszenia i opuszczania, sprawdź reakcję sterownika na komendy, a także działanie zabezpieczeń i ewentualne alarmy w systemie.
