Badanie szczelności dachów płaskich – skuteczne metody i narzędzia

Wilgoć na suficie to nie tylko plama, która psuje estetykę wnętrza to sygnał, że kosztowna konstrukcja budynku może cierpieć w ciszy, miesiącami podtapiana przez niewidoczne szczeliny w pokryciu. Jeśli szukasz konkretnej wiedzy o tym, jak skutecznie przeprowadzić badanie szczelności dachów płaskich, trafiłeś dokładnie tam, gdzie powinieneś. Poniższy artykuł to kompendium, które łączy fizykę procesów wilgociowych z praktycznym poradnikiem diagnostycznym bez, bez ogólników, tylko sedno.

• Metody wykrywania nieszczelności dachów płaskich
• Termowizja w badaniu szczelności dachów płaskich
• Testy dymne i gazowe szczelności dachów płaskich
• Elektryczne pomiary szczelności dachów płaskich
• Wizualna inspekcja i oznaki przecieków na dachach płaskich
• Badanie szczelności dachów płaskich pytania i odpowiedzi

Metody wykrywania nieszczelności dachów płaskich

Rozpoznanie tego, co dzieje się pod powierzchnią membrany dachowej, wymaga spojrzenia na problem z różnych perspektyw technicznych. Każda z dostępnych metod dysponuje własnym mechanizmem detekcji jedne bazują na różnicach temperaturowych, inne na przewodnictwie elektrycznym, a jeszcze inne na zachowaniu gazów pod ciśnieniem w kontaktacji z wilgocią. Wybór właściwego podejścia zależy od rodzaju hydroizolacji, stopnia jej degradacji oraz warunków panujących na obiekcie w chwili badania.

Do najczęściej stosowanych technik diagnostycznych w kontekście analizy szczelności należą termowizja, testy dymne, pomiary impedance, metoda gazowa oraz klasyczna inspekcja wizualna. Część z nich sprawdza się idealnie przy suchej pogodzie, inne z powodzeniem działa również podczas opadów każda ma swoje optimum warunkowe. Praktykujący inspektorzy często łączą techniki, aby zwiększyć pewność wyniku i wykluczyć sygnały fałszywie dodatnie, które mogłyby wprowadzić w błąd podczas lokalizacji uszkodzenia.

Norma PN-EN 13187 definiuje zasady stosowania metod termograficznych w budownictwie, natomiast procedury związane z badaniem szczelności przy użyciu gazów znacznikowych reguluje międzynarodowy standard ISO 12569. Warto o tym pamiętać, planując dokumentację techniczną dla zarządcy obiektu poprawne badanie powinno zostać przeprowadzone zgodnie z wytycznymi, a jego wyniki opatrzone odniesieniem do właściwych norm branżowych. Bez takiej podstawy raport traci wartości dowodowej.

Może Cię zainteresować też ten artykuł badanie szczelności dachu płaskiego

Kluczową zasadą, którą kierują się specjaliści od diagnostyki dachowej, jest zasada nieniszczącej kontroli w pierwszej kolejności sięgamy po metody, które nie wymagają naruszania warstwy hydroizolacyjnej. Dopiero gdy wstępne techniki nie przynoszą jednoznacznego rezultatu, rozważamy bardziej inwazyjne podejścia, takie jak otwory próbne czy endoskopia rdzenia membranowego. Ta hierarchia pozwala ograniczyć koszty i ryzyko dodatkowych uszkodzeń.

Termowizja w badaniu szczelności dachów płaskich

Kamera termograficzna rejestruje promieniowanie podczerwone emitowane przez badany obiekt i przekształca je w mapę temperatur widoczną na wyświetlaczu. W kontekście nieszczelności dachowych zasada działania jest prosta, ale niezwykle skuteczna: wilgoć zgromadzona pod membraną posiada inną pojemność cieplną niż suche materiały izolacyjne, przez co wychładza się i nagrzewa wolniej. Efekt ten tworzy na termogramie charakterystyczne anomalie temperaturowe ciemniejsze strefy na obrazie termicznym oznaczają miejsca, gdzie woda zdążyła się już zebrać, podczas gdy otaczająca je sucha izolacja reaguje szybciej na zmiany temperatury otoczenia.

Aby badanie szczelności dachów płaskich przy użyciu termowizji dało wiarygodne rezultaty, konieczne jest spełnienie określonych warunków atmosferycznych. Różnica temperatur między wnętrzem a zewnętrzem powinna wynosić minimum 10°C tylko wtedy kontrast termiczny jest na tyle wyraźny, by uchwycić subtelne mostki termiczne i ślady przecieków. Z tego powodu najlepsze pory roku na thermographiczną inspekcję dachów płaskich w polskim klimacie to późna jesień i wczesna wiosna, kiedy ogrzewanie budynku pracuje pełną mocą, a różnica temperatur jest optymalna.

Dowiedz się więcej o badanie szczelności dachów płaskich wrocław

Podczas skanowania termograficznego inspektorzy zwracają szczególną uwagę na przestrzenie przy okapach, koszach, krawędziach i miejscach przejść instalacyjnych tam najczęściej dochodzi do naruszenia ciągłości hydroizolacji. Kamera w rękach doświadczonego operatora potrafi wykryć nieszczelność o średnicy zaledwie kilku centymetrów, o ile warunki pogodowe sprzyjają generowaniu widocznego sygnału termicznego. Istotna jest również umiejętność interpretacji obrazu zróżnicowanie temperaturowe może wynikać nie tylko z zawilgocenia, ale też z nierównomiernego ułożenia izolacji termicznej czy różnic w grubości warstwy wełny mineralnej.

Dokładność metody termowizyjnej zależy wprost proporcjonalnie od rozdzielczości detektora kamery. Profesjonalne urządzenia klasy budowlanej oferują rozdzielczość termiczną na poziomie 0,05°C, co pozwala na identyfikację nawet minimalnych anomalii. Przy planowaniu budżetu na badanie szczelności dachów płaskich warto uwzględnić, że koszt skierowanej inspekcji termograficznej wraz z raportem fotograficznym oscyluje w przedziale 800-2500 PLN za sesję, w zależności od powierzchni dachu i stopnia skomplikowania konstrukcji.

Testy dymne i gazowe szczelności dachów płaskich

Metoda dymna polega na wytworzeniu nad ciśnieniem strumienia dymu w przestrzeni wentylacyjnej stropodachu i obserwacji, gdzie dym wydostaje się na zewnątrz. Operatorzy stosują specjalne dmuchawy tłoczące powietrze przez szczeliny w poszyciu, a kontrolerzy z latarkami śledzą trasę wydostającego się dymu wzdłuż krawędzi, koszy, attyk i przejść. Technika ta sprawdza się najlepiej przy wietrznej pogodzie wiatr wspomaga ciąg termiczny, który naturalnie pcha dym ku górze i ułatwia jego wizualne namierzenie.

Polecamy bezdestrukcyjne badanie szczelności dachów płaskich

Gazy znacznikowe działają na analogicznej zasadzie, ale zwiększają precyzję lokalizacji dzięki możliwości użycia substancji wykrywanych przez detektory elektroniczne. Mieszanina azotu i wodoru, popularnie nazywana gazem tracerowym, ma cząsteczki na tyle małe, że przenikają przez mikroskopijne pory i szczeliny nie do ojrzenia gołym okiem. Detektor handheld wskazuje stężenie gazu w pobliżu przecieku, umożliwiając precyzyjne określenie lokalizacji nawet pod warstwą grubej izolacji. Metoda ta jest szczególnie przydatna przy dachach z podwójną membraną, gdzie woda może migrować znaczne odległości od punktu początkowego przecieku.

Ograniczenia obu technik są istotne dla właściwego planowania badania szczelności dachów płaskich. Test dymiany wymaga szczelnego zamknięcia przestrzeni roboczej każdy niekontrolowany wyciek dymu zmniejsza ciśnienie robocze i rozmywa obraz wskazań. W budynkach z rozszczelnionymi stropodachami, gdzie powietrze swobodnie uchodzi przez liczne mikropęknięcia, metoda traci efektywność. Gaz znacznikowy z kolei jest droższy i wymaga specjalistycznego sprzętu pomiarowego, co podnosi całkowity koszt usługi. Warto jednak zaznaczyć, że obie metody pozostają nieniszczące i nie wpływają na strukturę membrany.

Bezpieczeństwo stosowania dymu i gazów znacznikowych regulują przepisy BHP dotyczące pracy w zamkniętych przestrzeniach. Przed rozpoczęciem testu obszar dachowy musi być zabezpieczony przed dostępem osób postronnych, a operatorzy powinni dysponować odpowiednim przeszkoleniem z zakresu pracy pod ciśnieniem. W przypadku gazu tracerowego należy również upewnić się, że mieszanina jest całkowicie obojętna chemicznie dla warstw izolacyjnych przypadkowa reakcja z rozpuszczalnikami obecnymi w starych membranach bitumicznych mogłaby je osłabić.

Elektryczne pomiary szczelności dachów płaskich

Techniki elektryczne w diagnostyce szczelności dachowej opierają się na fundamentalnej obserwacji fizycznej: suche materiały izolacyjne są doskonałymi izolatorami elektrycznymi, podczas gdy wilgoć prowadzi prąd. Przykładając niskie napięcie do powierzchni membrany i mierząc rozkład potencjału elektrycznego, można mapować ścieżki, którymi woda przeniknęła przez uszkodzenia hydroizolacji. Metoda ta działa nawet w warunkach minimalnego nasłonecznienia i nie wymaga specjalnych różnic temperaturowych, co czyni ją uniwersalnym narzędziem dostępnym przez cały rok.

Systemy niskonapięciowe (Low Voltage Vector Mapping) wykorzystują elektrody rozmieszczone na powierzchni dachu w regularnej siatce. Prąd płynie między elektrodami przez warstwę wilgoci obecnej pod membraną, a specjalistyczne oprogramowanie przetwarza pomiary w dwuwymiarową mapę potencjałów. Ciemne strefy na mapie wskazują rejony podwyższonego przewodnictwa tam, gdzie woda stworzyła ścieżkę do podłoża. Technika ta sprawdza się szczególnie dobrze na dachach z izolacją w postaci membran syntetycznych, których powierzchnia nie przewodzi prądu w sposób naturalny.

Inną odmianą jest metoda impulsowa (Pulse Induction), która wykorzystuje krótkotrwałe pulsy elektromagnetyczne i mierzy odpowiedź czasową badanego środowiska. Pozwala ona na głębszą penetrację sygnału i dotarcie do wilgoci zgromadzonej nawet pod grubymi warstwami izolacji termicznej nawet do 30 cm głębokości w zależności od rodzaju materiału izolacyjnego. Metoda impulsowa jest bardziej odporna na zakłócenia wynikające z obecności metalowych elementów konstrukcji dachowej, takich jak profile blaszane czy zbrojenie.

Dokładność pomiarów elektrycznych zależy od równomiernego rozłożenia wilgoci w strukturze izolacji. Gdy woda gromadzi się punktowo, w jednym miejscu stężenie jonów jest wysokie, co może dawać silny sygnał nawet przy niewielkim przecieku. W przeciwieństwie do tego, równomiernie rozproszona kondensacja da słabszy odczyt pomimo potencjalnie większego problemu ogólnego. Dlatego elektryczne badanie szczelności dachów płaskich powinno być zawsze interpretowane w kontekście dodatkowych obserwacji wizualnych i termograficznych jedna technika nie daje pełnego obrazu sytuacji.

Wizualna inspekcja i oznaki przecieków na dachach płaskich

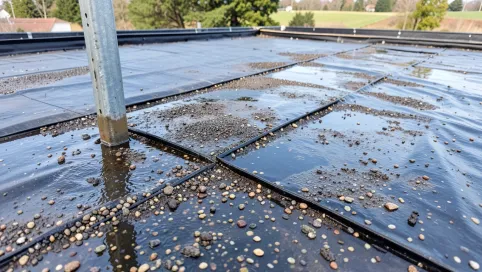

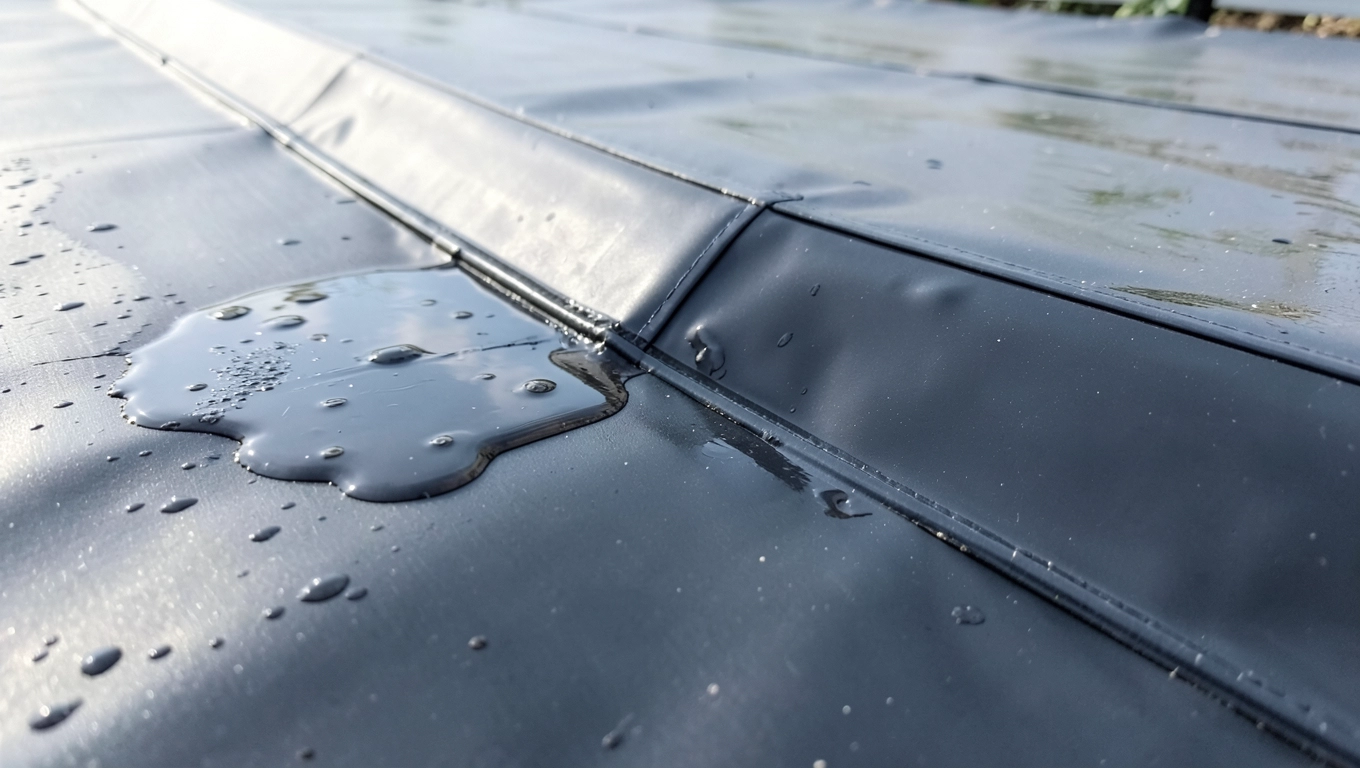

Pomimo postępu technologicznego, oko doświadczonego inspektora wciąż pozostaje najcenniejszym instrumentem diagnostycznym. Wizualna ocena powierzchni dachu płaskiego pozwala wykryć szereg sygnałów ostrzegawczych, których żadna kamera termograficzna ani miernik elektryczny nie zarejestruje wprost: pęcherze powietrza pod membraną, falujące poszycie wskazujące na odspojenie od podłoża, ślady korozji na elementach metalowych obróbek blacharskich, spękania wokół krawędzi kominów i wentylacji, a także nieprawidłowo ukształtowane spoiny w miejscach zakładów papy.

Identyfikacja oznak przecieku wymagasystematycznego podejścia do przeglądu najpierw oceniamy powierzchnię membrany z góry, następnie sprawdzamy stan obróbek przy ścianach attykowych i opierzycin, potem badamy system odwodnienia, a na końcu zjeżdżamy do wnętrza budynku, gdzie wilgoć ujawnia się jako plamy na sufitach, odkształcenia tynków i charakterystyczny stęchły zapach w pomieszczeniach przylegających do dachu. Każde z tych miejsc dostarcza innej informacji: górna powierzchnia mówi nam o aktualnym stanie pokrycia, podczas gdy wewnętrzne ślady świadczą o tym, że problem już się zmaterializował i postępuje.

Szczególną uwagę należy poświęcić strefom przejść instalacyjnych rury odprowadzające, kable elektryczne, anteny i maszty antenowe wymagają precyzyjnego zaślepienia otworów przebijających membranę. Uszczelnienia w tych miejscach ulegają degradacji pod wpływem drgań mechanicznych, rozszerzalności termicznej materiałów i UV-promieniowania znacznie szybciej niż ciągła powierzchnia hydroizolacji. Podczas inspekcji warto delikatnie przycisnąć kołnierze wentylacyjne i obejrzeć ich podstawy luzujące się elementy to jeden z najczęstszych punktów inicjacji przecieków.

Zarządcy obiektów często zastanawiają się, jak często należy przeprowadzać kontrolę wizualną stanu dachu płaskiego. Zalecenia branżowe, w tym wytyczne Polskiego Stowarzyszenia Dekarzy, sugerują przegląd co najmniej dwa razy w roku raz przed sezonem zimowym i raz po jego zakończeniu. Dodatkowo, każde zdarzenie ekstremalne, takie jak intensywna burza z gradem, silny wiatr przekraczający 80 km/h czy powódź, powinno skutkować natychmiastową inspekcją powierzchni dachowej. Grad może mechanicznie uszkodzić membranę, pozostawiając mikropęknięcia, które nie są widoczne gołym okiem, ale umożliwiają przenikanie wody przez kolejne miesiące.

Każda z metod badania szczelności dachów płaskich ma swoje silne strony i idealne warunki zastosowania. Termowizja sprawdza się przy dużych różnicach temperatur, metody gazowe oferują rekordową precyzję lokalizacji, pomiary elektryczne działają całorocznie, a wizualna inspekcja pozostaje fundamentem każdej oceny technicznej. Ci, którzy regularnie monitorują stan pokrycia dachowego i reagują na pierwsze sygnały ostrzegawcze, zyskują nie tylko spokój oszczędzają dziesiątki tysięcy złotych, które kosztowałaby wymiana zniszczonej konstrukcji nośnej. Inwestycja w profesjonalną diagnostykę zwraca się wielokrotnie, mierzona w zdrowiu budynku i ciągłości jego użytkowania.
