Jak zbudować płaski dach drewniany – praktyczny przewodnik

Dylemat między estetyką a wytrzymałością potrafi skutecznie zatrzymać każdego inwestora przed rozpoczęciem budowy. Płaski dach z drewna to rozwiązanie, które łączy naturalne piękno z nowoczesną funkcjonalnością, jednak bez właściwej wiedzy konstrukcyjnej łatwo popełnić błędy kosztujące sporo nerwów i pieniędzy. Zanim jednak sięgniesz po pierwszą belkę, warto zrozumieć, że drewno w kontakcie z wilgocią zachowuje się zupełnie inaczej niż beton i to właśnie ta różnica decyduje o sukcesie lub porażce całego projektu. W niniejszym przewodniku znajdziesz kompletny schemat działania, oparty na aktualnych normach budowlanych i sprawdzonych rozwiązaniach technicznych.

• Izolacja termiczna i hydroizolacja płaskiego dachu drewnianego
• Konstrukcja nośna i wybór materiałów na drewniany stropodach
• Unikanie typowych błędów przy budowie płaskiego dachu drewnianego
• Pytania i odpowiedzi dotyczące budowy płaskiego dachu drewnianego

Izolacja termiczna i hydroizolacja płaskiego dachu drewnianego

Drewniana konstrukcja dachu płaskiego wymaga bezwzględnego zabezpieczenia przed wodą opadową oraz skraplającą się parą wodną. Wynika to z faktu, że włókna celulozowe drewna chłoną wilgoć kapilarnie woda wnika w strukturę materiału, powodując jego pęcznienie, a następnie, po wyschnięciu, kurczenie się i powstawanie mikropęknięć. W praktyce oznacza to, że warstwa hydroizolacyjna musi stanowić szczelną barierę o ciągłości bez względu na temperaturę i obciążenie mechaniczne. Podłoże drewniane nie wybacza niedokładności każdy niezabezpieczony styk belki ze ścianą czy kominem staje się potencjalnym mostkiem termicznym i miejscem infiltracji wody.

Hydroizolacja na konstrukcji drewnianej różni się istotnie od aplikacji na betonie. Podłoże drewniane pracuje pod wpływem zmian wilgotności i temperatury belki osiągają różne wartości rozszerzalności liniowej niż metalowe obróbki blacharskie, co generuje naprężenia w warstwie uszczelniającej. Dlatego do izolacji drewnianych stropodachów stosuje się elastyczne powłoki poliuretanowe lub membrany EPDM, które zachowują przyczepność nawet przy niewielkim przemieszczeniu podłoża. Membrany bitumiczne wymagają z kolei zastosowania separacyjnej warstwy flizelinowej, która zapobiega przyklejaniu się masy bitumicznej bezpośrednio do drewna i umożliwia swobodną pracę konstrukcji.

Membrana EPDM trwałość i elastyczność

Membrany EPDM (kauczuk etylenowo-propylenowo-dienowy) oferują wytrzymałość na rozciąganie rzędu 8-12 N/mm² przy wydłużeniu granicznym przekraczającym 300%. Materiał ten nie wymaga klejenia na zakładach poszczególne pasma łączy się poprzez specjalny primer i taśmę samoprzylepną, co eliminuje ryzyko powstawania szczelin w miejscach połączeń. Powłoka EPDM zachowuje elastyczność w zakresie temperatur od -40°C do +120°C, co jest istotne w polskim klimacie z ekstremalnymi amplitudes termicznymi. Przy prawidłowym montażu żywotność membrany sięga 50 lat bez konieczności konserwacji.

Hydroizolacja poliuretanowa szybki montaż

Płynne powłoki poliuretanowe tworzą bezspoinową membranę bezpośrednio na drewnianym podłożu po uprzednim zagruntowaniu. Grubość warstwy suchej wynosi zazwyczaj 2-3 mm, co zapewnia szczelność przy ciśnieniu hydrostatycznym do 1,5 m słupa wody. Poliuretan wiąże chemicznie z wilgotnym podłożem, tworząc adhezję na poziomie 1,5-2,0 N/mm² wartość znacznie przewyższającą siłę potrzebną do oderwania powłoki. System wymaga jednak precyzyjnego dozowania składników i przestrzegania warunków aplikacji temperatura podłoża musi wynosić co najmniej +5°C, a wilgotność drewna nie może przekraczać 18% wagowo.

Zasady projektowania warstwy termoizolacyjnej

Termoizolacja płaskiego dachu drewnianego układana jest zazwyczaj między belkami konstrukcyjnymi lub nad nimi, w zależności od schematu wentylacji. Wełna mineralna o lambda (λ) 0,035-0,040 W/(m·K) stanowi najczęściej stosowany materiał izolacyjny w budynkach mieszkalnych jej sprężystość pozwala na szczelne wypełnienie przestrzeni między belkami bez użycia dodatkowych łączników. Grubość izolacji dobiera się zgodnie z aktualnymi wymaganiami WT 2021 (współczynnik U nie wyższy niż 0,15 W/(m²·K) dla dachów), co przy lambda 0,038 W/(m·K) przekłada się na minimum 25 cm warstwy izolacyjnej w układzie jednowarstwowym lub wielowarstwowym.

Znaczenie wentylacji i warstwy paroprzepuszczalnej

Dyfuzja pary wodnej przez przegrodę dachową wymaga kontrolowanego odprowadzenia wilgoci na zewnątrz. W stropodachach drewnianych stosuje się szczelinę wentylacyjną o wysokości minimum 5 cm między izolacją termiczną a membraną hydroizolacyjną, gdy izolacja układana jest między belkami. Gdy izolacja znajduje się nad belkami, konieczne jest zastosowanie wysokoparoprzepuszczalnej membrany dachowej (Sd

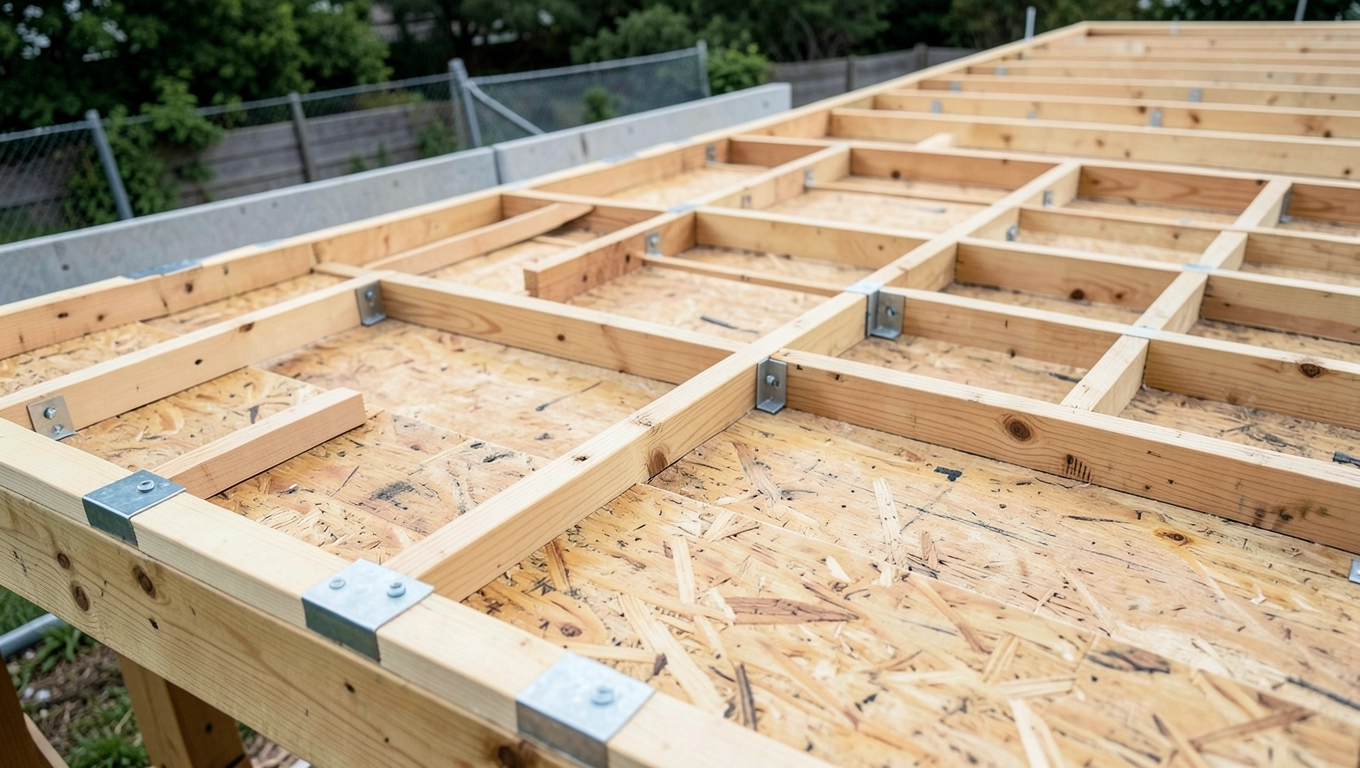

Konstrukcja nośna i wybór materiałów na drewniany stropodach

Nośność płaskiego dachu drewnianego opiera się na belkach stropowych lub kratownicach, których wymiary dobiera się na podstawie obliczeń statycznych uwzględniających obciążenia stałe, zmienne oraz atmosferyczne. Zgodnie z normą PN-EN 1995-1-1 (Eurokod 5) drewno konstrukcyjne klasyfikuje się według wytrzymałości na zginanie, rozciąganie i ściskanie najczęściej stosowane gatunki w budownictwie mieszkalnym to sosna, świerk i modrzew, osiągające wytrzymałość obliczeniową na zginanie rzędu 14-18 N/mm² w klasie C24. Belki dwuteowe I-beam oraz belki klejone warstwowo (GL24h) znajdują zastosowanie w projektach wymagających rozpiętości przekraczających 6 metrów bez podpór pośrednich.

Dobór przekroju belek w zależności od rozpiętości

Obliczenia statyczne belek drewnianych uwzględniają moment gnący M oraz siłę tnącą V, które porównuje się z nośnością przekroju według wzorów z Eurokodu 5. Dla typowego obciążenia użytkowego poddasza (150-200 kg/m²) oraz obciążenia śniegiem charakterystycznym dla strefy karpackiej (do 200 kg/m²) belki sosnowe C24 o przekroju 80×240 mm zapewniają bezpieczną nośność przy rozpiętości do 4,5 m. Przekroczenie tej wartości wymaga zwiększenia wysokości belki do 300 mm lub zastosowania podwójnego zbrojenia pasma dolnego za pomocą płyt stalowych łączonych śrubami M12. Pamiętać należy, że ugięcie belki nie może przekraczać L/300 w przypadku belki 5-metrowej maksymalne ugięcie wynosi 16,7 mm.

Łączenia i węzły konstrukcyjne

Połączenia belek ze ścianami nośnymi lub oczepami realizuje się za pomocą płytek stalowych typu MUU, kątowników lub wrębów zbrojonych prętami gwintowanymi. Wybór metody zależy od wartości przenoszonych sił kątowniki o grubości 4 mm i długości ramion 150×150 mm przenoszą moment utwierdzenia do 2,5 kNm, co przy belce 80×240 mm w zupełności wystarcza do zamocowania przęsła wolnopodpartowego. Wręby diagonalne, stosowane historycznie w konstrukcjach ciesielskich, wymagają precyzyjnego cięcia i pozostawiają mniejszy przekrój czynny drewna stosuje się je głównie w budynkach o wysokich wymaganiach estetycznych, gdzie widoczne łączniki metalowe zaburzałyby wystrój wnętrza.

Zabezpieczenie drewna przed czynnikami atmosferycznymi

Drewno konstrukcyjne przed wbudowaniem poddaje się impregnacji ciśnieniowej środkami biobójczymi, które chronią przed rozkładem wywołanym przez grzyby domowe (np. Serpula lacrymans) oraz owady techniczne (kołatek, miazgowiec). Klasa użytkowania UC3 według PN-EN 335 wymaga impregnacji do głębokości minimum 6 mm dla elementów narażonych na opady atmosferyczne w tym przypadku stosuje się preparaty na bazie związków miedzi i związków azotowych, nadające drewnu kolor zielonkawy. Dla elementów wewnętrznych (klasa UC2) wystarczająca jest impregnacja powierzchniowa, natomiast dla drewna klejonego warstwowo producenci oferują wersje z fabrycznie nałożoną powłoką hydrofobową, eliminującą konieczność dodatkowej obróbki na placu budowy.

Wilgotność drewna a stabilność wymiarowa

Wilgotność robocza drewna konstrukcyjnego w momencie montażu nie powinna przekraczać 18% wagowo dla elementów zamykanych w przegrodzie budowlanej wyższa wartość generuje późniejsze odkształcenia, gdy wilgoć zostanie odparowana do równowagi z otoczeniem. Pomiaru wilgotności dokonuje się miernikiem elektrooporowym z elektrodami wbijanymi na głębokość 5 mm wartość wskazywana przez urządzenie kalibruje się następnie zgodnie z krzywą wzorcową dla danego gatunku drewna. Drewno sezonowane pod dachem przez okres 6-12 miesięcy osiąga wilgotność zbliżoną do warunków eksploatacyjnych (12-15%), co znacząco redukuje ryzyko późniejszych odkształceń i powstawania szczelin w połączeniach.

Unikanie typowych błędów przy budowie płaskiego dachu drewnianego

Najczęstsze przyczyny awarii płaskich dachów drewnianych wynikają z bagatelizowania zasady ciągłości hydroizolacji w miejscach przejść instalacyjnych i obróbek blacharskich. Kominy, wentylacje i przepusty dachowe stanowią punkty szczególnie narażone na infiltrację wody ich obróbka wymaga wykonania kołnierza z blachy kwasoodpornej o szerokości zakładu minimum 15 cm po obu stronach przepustu, zaginanym pod kątem 135° względem płaszczyzny dachu. Niedopuszczalne jest stosowanie silikonów jako jedynego uszczelnienia w tych miejscach żywice polimerowe podlegają degradacji UV i utrzymują szczelność jedynie przez 3-5 lat.

Błąd pierwszy niewystarczające zakładki hydroizolacji

Membrany bitumiczne układane w dwóch warstwach wymagają wzajemnego zakładu minimum 10 cm w kierunku prostopadłym do spadku wody i 15 cm w kierunku równoległym wartości te wynikają z normy PN-EN 13707 i uwzględniają tolerancję na rozciąganie podłoża. Zbyt małe zakłady lub ich całkowity brak w miejscach zakłuć instalacyjnych generują szczeliny, przez które woda penetruje do termoizolacji i dalej do konstrukcji drewnianej. Weryfikację szczelności przeprowadza się próbą wodną napełniając powierzchnię dachu wodą do wysokości 5 cm i obserwując przecieki przez 24 godziny, jednak metoda ta wymaga zabezpieczenia rynien i odpływów przed przepełnieniem.

Błąd drugi brak dylatacji w warstwie hydroizolacyjnej

Dylatacje w płaskim dachu drewnianym dzielą powierzchnię na pola o maksymalnym wymiarze 4×4 m, zapobiegając koncentracji naprężeń termicznych w jednym punkcie. Wzdłuż linii dylatacji membrana hydroizolacyjna przerywa się, a szczelinę wypełnia elastycznym materiałem poliuretanowym o zerowym skurczu. Brak dylatacji lub jej nieprawidłowe wykonanie skutkuje pękaniem powłoki hydroizolacyjnej w drugim lub trzecim roku eksploatacji zjawisko to wynika z różnej rozszerzalności cieplnej drewna i materiałów uszczelniających przy dobowych wahaniach temperatury dochodzących do 40°C w okresie letnim.

Błąd trzeci nieodpowiedni dobór materiałów izolacyjnych

Styropian EPS stosowany w stropodachach wentylowanych ulega degradacji pod wpływem wysokiej temperatury generowanej pod pokryciem (do 80°C na powierzchni membrany) wartość ta znacząco przekracza temperaturę mięknienia materiału (Tg około 100°C), prowadząc do odkształceń plastycznych i utraty ciągłości termoizolacji. Alternatywą jest zastosowanie płyt PIR o odporności na temperaturę do 200°C lub wełny mineralnej, której włókna mineralne wykazują stabilność termiczną do 750°C. Decyzja o wyborze izolacji powinna uwzględniać schemat wentylacji w dachach z wentylacją szczelinową (5 cm szczeliny) temperatura pod membraną rzadko przekracza 40°C, co pozwala na stosowanie EPS bez ryzyka degradacji.

Błąd czwarty nieprawidłowe odwodnienie powierzchni dachu

Dach płaski wymaga spadku minimum 2% (11 mm na metr bieżący) skierowanego ku punktom odbioru wody wartość ta wynika z normy PN-B-10110:1998 i zapewnia całkowite odprowadzenie wody opadowej w czasie intensywnych opadów przy wietrze poziomym do 10 m/s. Zbyt mały spadek lub jego brak prowadzi do stagnacji wody w nieckach dachowych, skąd infiltracja do warstwy hydroizolacyjnej następuje pod ciśnieniem hydrostatycznym generowanym przez zaledwie 50 mm słupa wody. Odpływy dachowe montowane w narożach lub na środku powierzchni wymagają przyłączenia do rury spustowej średnicy minimum 100 mm dla powierzchni do 50 m² i minimum 125 mm dla powierzchni przekraczających tę wartość.

Błąd piąty zaniedbanie warstwy paroprzepuszczalnej

Płyta gipsowo-kartonowa stosowana jako sufit poddasza stanowi barierę dla dyfuzji pary wodnej z wnętrza budynku bezpośrednio pod nią gromadzi się wilgoć w okresie zimowym, gdy temperatura powietrza wewnętrznego (20°C, wilgotność względna 55%) spotyka zimną powierzchnię przegrody. Dyfuzyjna bariera tworzy się również przy stosowaniu folii kubełkowej o niskiej paroprzepuszczalności jako warstwy nośnej pod izolację termiczną. Rozwiązaniem jest zastosowanie wysokoparoprzepuszczalnej membrany dachowej (SD poniżej 0,05 m) montowanej bezpośrednio na belkach konstrukcyjnych, która umożliwia odprowadzenie wilgoci na zewnątrz przy jednoczesnym zabezpieczeniu izolacji przed wodą opadową.

Realizacja płaskiego dachu z drewna wymaga precyzyjnego połączenia wiedzy konstrukcyjnej, znajomości materiałów izolacyjnych i rygorystycznego przestrzegania zasad technicznych. Inwestor, który podejmuje się tego wyzwania, musi liczyć się z koniecznością wielokrotnej weryfikacji każdego etapu prac od pomiaru wilgotności drewna przed montażem, przez kontrolę szczelności dylatacji, aż po próbę wodną przed oddaniem obiektu do użytku.Profesjonalne wykonanie to gwarancja bezawaryjnej eksploatacji przez dekady, natomiast pierwsze lepsze rozwiązanie skończy się najprawdopodobniej kosztownym remontem w ciągu kilku lat.

Pytania i odpowiedzi dotyczące budowy płaskiego dachu drewnianego
