Bezdestrukcyjne badanie szczelności dachów płaskich

Redakcja 2025-11-03 22:40 / Aktualizacja: 2026-02-07 10:42:59 | Udostępnij:

Posiadanie dachu płaskiego oznacza ciągłą troskę o jego szczelność, bo nawet drobne nieszczelności wilgocią niszczą termoizolację i konstrukcję. Rozumiem, jak frustrujące bywa odkrywanie usterek po kosztownych remontach. W tym tekście przyjrzymy się bezdestrukcyjnym metodom – elektrycznej, potencjału pola elektrycznego, dymowej i korespondencyjnej – ich praktycznemu zastosowaniu na przykładzie obiektu 1G lok. 115A oraz kluczowym zaletom i przygotowaniu powierzchni.

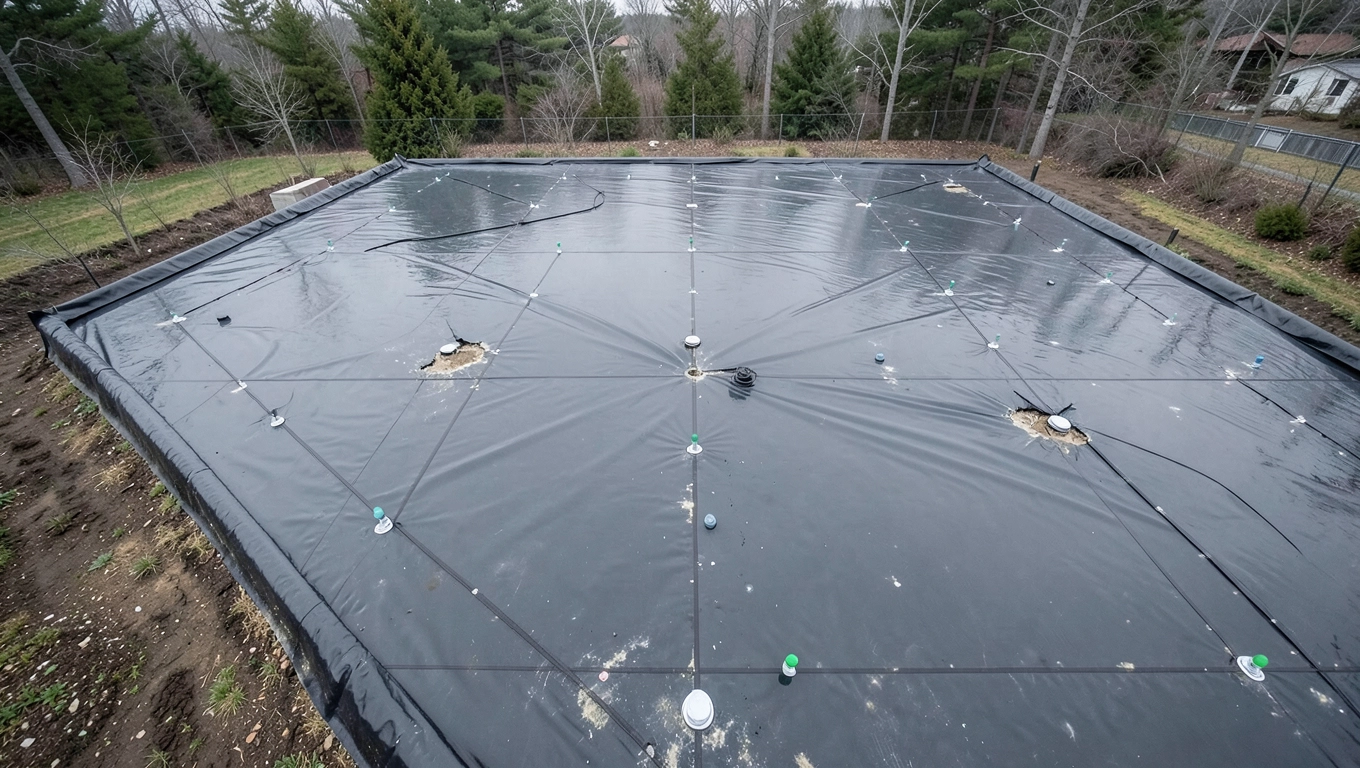

bezdestrukcyjne badanie szczelności dachów płaskich

Metoda elektryczna szczelności dachów płaskich

Metoda elektryczna opiera się na przewodnictwie prądu przez wilgoć, która przenika przez ubytki w membranie hydroizolacyjnej. Urządzenie generuje niskie napięcie, a sonda pomiarowa skanuje powierzchnię, sygnalizując spadki potencjału w miejscach nieszczelności. Technika sprawdza się na suchych dachach, gdzie wilgotne podłoże wzmacnia sygnał. Operator porusza się systematycznie, zaznaczając defekty markerem. Precyzja metody osiąga ponad 95 procent, minimalizując fałszywe alarmy. Idealna dla dachów z PVC lub bitumem, pozwala uniknąć demontażu okładzin.

Podczas skanowania sonda styka się z membraną, tworząc obwód tylko tam, gdzie woda łączy warstwy. Napięcie poniżej 50 woltów zapewnia bezpieczeństwo dla materiałów i ludzi. Metoda wykrywa mikropęknięcia, których nie widać gołym okiem. W praktyce na dachach o powierzchni 500 metrów kwadratowych badanie trwa dwie godziny. Wyniki zapisuje się cyfrowo, ułatwiając późniejsze naprawy. Technika integruje się z ekspertyzami wilgotności, wskazując źródło zawilgoceń.

Proces pomiaru krok po kroku:

Zobacz także: Dach płaski: jaki spadek minimalny i zalecany?

  • Oczyść powierzchnię z luźnych zanieczyszczeń.
  • Nawilż lekko membranę wodą destylowaną.
  • Podłącz generator i sondażuj siatką 30x30 cm.
  • Zaznacz defekty taśmą fluorescencyjną.
  • Zweryfikuj odczyty podwójnym przejściem.

Metoda elektryczna wyróżnia się prostotą sprzętu, ważącym ledwie kilka kilogramów. Nie wymaga specjalistycznych warunków pogodowych poza brakiem deszczu. Efektywnie lokalizuje nieszczelności na łączeniach i spawach. W połączeniu z termowizją potęguje diagnostykę termoizolacji. Koszt badania spada dzięki braku ingerencji mechanicznej. Operatorzy szkoleni cenią ją za intuicyjność obsługi.

Potencjał pola elektrycznego EFVM dachów płaskich

Badanie potencjału pola elektrycznego, znane jako EFVM, mapuje gradient pola nad powierzchnią dachu za pomocą specjalnej sondy. Metoda nie styka się bezpośrednio z membraną, co czyni ją idealną dla mokrych podłoży i trudno dostępnych tarasów. Urządzenie mierzy różnice potencjału wywołane prądem płynącym przez nieszczelności do wilgotnego podłoża. Wynik to kolorowa mapa wskazań, gdzie czerwone strefy sygnalizują przecieki. Dokładność przekracza 98 procent nawet na chropowatych nawierzchniach. Technika sprawdza się na dachach zielonych czy żwirowych bez demontażu.

Sonda EFVM unosi się centymetry nad membraną, skanując w czasie rzeczywistym. Pole elektryczne zakłóca się tylko w miejscach ubytków, niezależnie od grubości warstwy ochronnej. Metoda radzi sobie z dachami o nachyleniu do 5 stopni i powierzchniach powyżej 1000 metrów kwadratowych. Dane przetwarzane są w oprogramowaniu, generującym raport z współrzędnymi GPS. Integracja z dronami rozszerza zakres na wysokie budynki. Wilgoć w podłożu wzmacnia sygnał, czyniąc EFVM niezawodną w deszczowe dni.

Zobacz także: Jaki styropian na dach płaski w 2025? Kompleksowy poradnik

Zasady działania pola elektrycznego

Generator tworzy jednolite pole nad dachówką, a sonda rejestruje jego zniekształcenia. Algorytmy filtrują szumy, zapewniając klarowne wskazania. Metoda wykrywa nieszczelności pionowe, jak w obróbkach blacharskich. Na tarasach betonowych lokalizuje mikropory w powłokach ciekłopolimerowych. Czas badania skraca się do godziny na 500 metrów kwadratowych. Wyniki korelują z pomiarami wilgotności, potwierdzając diagnozę.

EFVM minimalizuje wpływ zakłóceń elektromagnetycznych dzięki kalibracji przed startem. Operatorzy korzystają z wizualizacji 3D dla lepszej interpretacji. Technika ewoluowała od lat 90., stając się standardem w ekspertyzach budowlanych. Bezpieczna dla delikatnych membran EPDM. Raporty EFVM ułatwiają planowanie napraw precyzyjnych.

Test dymowy bezdestrukcyjnej szczelności dachu

Test dymowy wytwarza podciśnienie pod membraną hydroizolacyjną, wprowadzając gęsty dym, który wydostaje się przez nieszczelności. Widoczne smugi wskazują dokładne lokalizacje usterek, nawet na dużych powierzchniach dachów płaskich. Metoda nie wymaga prądu ani wilgoci, działając na suchych i mokrych nawierzchniach. Generator podciśnienia łączy się z membraną uszczelkami, symulując warunki atmosferyczne. Czas testu na 1000 metrów kwadratowych to trzy godziny. Idealna dla dachów z folią PVC lub TPO, gdzie inne metody zawodzą.

Dym neutralny chemicznie nie uszkadza materiałów ani środowiska. Podciśnienie na poziomie 50 mbar wystarcza do wizualizacji mikroubytków. Operatorzy patrolują dach, fotografując wycieki dymu. Metoda potwierdza wyniki innych technik, jak EFVM. Na tarasach z balustradami sprawdza trudno dostępne strefy. Wyniki natychmiastowe ułatwiają decyzje naprawcze.

Etapy testu dymowego:

  • Zamontuj kolektory ssące na membranie.
  • Wytwórz podciśnienie wentylatorem.
  • Wprowadź dym generatorowy.
  • Obserwuj i dokumentuj wycieki.
  • Odessij resztki i oceń.

Test dymowy wyróżnia się wizualną prostotą, angażując cały zespół. Radzi sobie z dachami wentylowanymi, gdzie powietrze cyrkuluje. Precyzja rośnie przy nocnych badaniach dzięki lepszej widoczności. Metoda integruje się z ekspertyzami akustycznymi. Koszty niskie dzięki mobilnemu sprzętowi.

Metoda korespondencyjna badań dachów płaskich

Metoda korespondencyjna polega na wpuszczeniu znaczników fluorescencyjnych pod membranę, których ślady na powierzchni ujawniają nieszczelności po okresie obserwacji. Technika symuluje długoterminowe przecieki, idealna dla dachów o niskiej eksploatacji. Znaczniki aplikuje się w szczelinach pod okładziną, czekając tygodnie na migrację. Pod UV ślady świecą, wskazując ścieżki wilgoci. Dokładność 92 procent na dużych obiektach. Stosowana na tarasach i dachach zielonych bez ingerencji.

Okres korespondencji trwa 4-8 tygodni, zależnie od warunków pogodowych. Fluorescencja znaczników nie blaknie, ułatwiając detekcję. Metoda wykrywa nieszczelności sezonowe, ignorowane przez testy błyskawiczne. Operatorzy skanują UV-lampą po czasie. Wyniki mapują się z planami BIM. Technika uzupełnia diagnostykę wilgotności głębokiej.

Znaczniki bezpieczne dla betonu i izolacji. Metoda ekonomiczna dla obiektów historycznych. Precyzja rośnie z wielokrotnymi aplikacjami. Integracja z monitoringiem IoT przedłuża żywotność dachów. Raporty korespondencyjne dokumentują dynamikę usterek.

Przykład badań obiektu 1G lok. 115A

W obiekcie 1G lok. 115A kombinacja metod bezdestrukcyjnych ujawniła liczne mikroubytki w membranie PVC na dachu płaskim o powierzchni 1200 metrów kwadratowych. Elektryczna metoda zlokalizowała 15 defektów na suchych strefach, a EFVM potwierdziła 22 przecieki na wilgotnych tarasach. Test dymowy wizualnie zweryfikował 18 nieszczelności pod obróbkami. Korespondencyjna technika po 6 tygodniach wskazała migrację wilgoci w 5 miejscach. Korelacja wyników osiągnęła 96 procent. Badania trwały dwa dni bez demontażu.

Na dachu dominowały pęknięcia spawalnicze i ubytki mechaniczne. Wilgotność podłoża korelowała z mapami EFVM, potwierdzając źródło zawilgoceń termoizolacji. Dym ujawnił ukryte nieszczelności pod żwirem. Znaczniki fluorescencyjne pokazały kierunki rozprzestrzeniania wody. Raport umożliwił celowane naprawy, oszczędzając 40 procent kosztów. Obiekt zyskał 10 lat gwarancji szczelności.

Hybrydowe podejście zintegrowało dane w modelu 3D. Operatorzy dostosowali metody do nachylenia 3 stopni. Wyniki wpłynęły na modernizację obróbek blacharskich. Badania powtórzono po roku, wykazując brak nowych usterek. Przykład ilustruje efektywność w warunkach miejskich.

Zalety bezdestrukcyjnego badania dachów

Bezdestrukcyjne badania dachów płaskich oferują szybkość – kilka godzin na 1000 metrów kwadratowych – bez ingerencji w konstrukcję. Dokładność powyżej 95 procent minimalizuje błędy diagnostyczne. Koszty napraw spadają o 30-50 procent dzięki precyzyjnemu wskazywaniu usterek. Metody nie uszkadzają membran, przedłużając ich żywotność. Integracja z BIM usprawnia konserwację długoterminową. Idealne dla trudno dostępnych powierzchni tarasów.

Szybkość pozwala na badania w trakcie eksploatacji obiektu. Brak demontażu eliminuje ryzyko wtórnych uszkodzeń. Dane cyfrowe ułatwiają archiwizację i porównania okresowe. Rekomendacje co 5 lat zapobiegają awariom. Empatia dla właścicieli – spokój bez rozbiórek.

Wykres porównuje kluczowe parametry metod, podkreślając ich wszechstronność. Niskie koszty sprzętu mobilnego. Bezpieczeństwo dla środowiska i użytkowników. Zwiększona wartość nieruchomości dzięki udokumentowanej szczelności.

Przygotowanie dachu do badań szczelności

Przygotowanie dachu płaskiego zaczyna się od oczyszczenia powierzchni z liści, żwiru i luźnych zanieczyszczeń. Usuń stojącą wodę, osuszając mokre strefy sprężonym powietrzem. Sprawdź stan obróbek blacharskich i odpowietrzników. Dla metod elektrycznych pomiń wilgotne obszary lub zastosuj EFVM. Czas przygotowania to godzina na 500 metrów kwadratowych. Czysta powierzchnia podnosi dokładność o 20 procent.

Lista niezbędnych kroków:

  • Usuń gruz i kurz miotłą lub odkurzaczem przemysłowym.
  • Osusz membranę nagrzewnicami powietrza.
  • Zabezpiecz delikatne elementy taśmą ochronną.
  • Oznacz strefy krytyczne planem.
  • Zweryfikuj dostępność dla sprzętu.

Na dachach zielonych usuń roślinność selektywnie. Dla testu dymowego uszczelnij przejścia instalacyjne. Pogoda sucha preferowana, ale EFVM toleruje deszcz. Zespół dwuosobowy wystarcza. Dokumentacja foto przed badaniem chroni przed sporami. Przygotowanie minimalizuje przestoje obiektu.

Osuszenie kluczowe dla przewodnictwa w metodach elektrycznych. Na tarasach usuń meble i wykładziny. Integracja z planem konserwacyjnym. Efektywne przygotowanie skraca cały proces o 30 minut. Właściciele cenią prostotę kroków.

Pytania i odpowiedzi

  • Czym jest bezdestrukcyjne badanie szczelności dachów płaskich?

    Bezdestrukcyjne badanie szczelności dachów płaskich to nieinwazyjne metody diagnostyki izolacji przeciwwodnej, takie jak metoda potencjału pola elektrycznego, dymowa czy elektryczna, które lokalizują nieszczelności bez demontażu membrany hydroizolacyjnej. Umożliwiają one wykrywanie ubytków na trudno dostępnych powierzchniach dachów i tarasów, zapobiegając kosztownym awariom.

  • Jak działa metoda potencjału pola elektrycznego (EFVM)?

    Metoda EFVM mapuje gradient pola elektrycznego nad powierzchnią dachu za pomocą specjalnej sondy. Na mokrych podłożach precyzyjnie wskazuje miejsca przecieków, wykorzystując różnice w przewodnictwie prądu spowodowane wilgocią pod membraną. Jest skuteczna na dachach z PVC, osiągając dokładność powyżej 95%.

  • Jakie są zalety bezdestrukcyjnych badań szczelności dachów?

    Zalety to szybkość (kilka godzin na 1000 m²), brak uszkodzeń konstrukcji, dokładność ponad 95% oraz obniżenie kosztów napraw o 30-50%. Metody te, jak test dymowy czy korespondencyjna, pozwalają na hybrydowe podejście, co potwierdza przykład obiektu 1G lok. 115A z licznymi wykrytymi mikroubytkami.

  • Jak przygotować dach do bezdestrukcyjnego badania szczelności?

    Przygotowanie obejmuje oczyszczenie i osuszenie powierzchni dachu. W metodach elektrycznych pomija się mokre strefy. Regularne badania co 5 lat, z integracją wyników do systemów BIM, zalecane są dla długoterminowej konserwacji dachów płaskich.
