Zacinanie krokwi na dach jednospadowy bez błędów

Jeden źle wyprofilowany wrąb w krokwi potrafi przekreślić cały dach jednospadowy: najpierw pojawia się ugięcie, potem nieszczelność przy kalenicy, a w końcu lawina śniegu wchodzi do wnętrza. Zacięcie krokwi to nie kosmetyka, lecz przeniesienie sił pionowych i poziomych z pokrycia na murłatę a konkretny kształt tego styku decyduje, czy więźba przetrwa strefę śniegową III i porywisty wiatr znad ściany szczytowej. Poniżej dwie sprawdzone metody, realne wymiary wycięte z normy PN-EN 1995-1-1 (Eurokod 5) i praktyczna checklista, którą można zabrać na dach.

• Narzędzia, drewno i obliczenia przed cięciem krokwi
• Metoda wrębowa kontra zacięcie kurpiowskie
• Montaż krokwi, impregnacja i kontrola geometrii
• Najczęstsze błędy przy zacinaniu krokwi
• Checklista przed montażem krokwi

Narzędzia, drewno i obliczenia przed cięciem krokwi

Drewno na krokwie dachu jednospadowego pracuje inaczej niż w konstrukcjach dwuspadowych, bo cały ciężar spływa jednostronnie w jednym kierunku. Najlepiej sprawdza się sosna lub świerk klasy wytrzymałościowej C24 ma stosunek wytrzymałości do masy, który trudno pobić twardym dębem. Dąb na krokwie to błąd: zbyt wysoka gęstość (~750 kg/m³) utrudnia obróbkę, a przy nagłych zmianach wilgotności pęka wzdłuż włókien zamiast pracować sprężyście.

Minimalny zestaw narzędzi, bez którego nie warto startować:

• miara zwijana (5 m) i kątownik ciesielski z podziałką co 1 mm
• ołówek stolarski oraz marker kontrastowy do ciemnego drewna
• piła ręczna z drobnym zębem (TPI 7-9) albo ukośnica z tarczą 48-60 zębów
• dłuto ciesielskie 25-30 mm do wykuwania wrębu
• kątowniki montażowe perforowane i wkręty ciesielskie 8×160 mm lub 10×200 mm
• poziomica 60-80 cm i laser krzyżowy do kontroli geometrii

Sama długość krokwi wynika z szerokości budynku, kąta spadku i zwisu okapu. Wzór jest prosty: L = szerokość budynku / cos(α) + zwis 30-50 cm. Dla budynku 6 m przy kącie 20° daje to około 6,7 m samej krokwi plus okap, a przy 30° już 7,5 m wartość rośnie szybciej, niż intuicyjnie się wydaje.

Tabela długości krokwi w zależności od kąta spadku (bez zwisu okapu):

Rozstaw krokwi to drugi parametr, który decyduje o sztywności połaci. Standardowo 80-100 cm wystarcza pod blachodachówkę i blachę na rąbek, ale przy ciężkiej dachówce ceramicnej (40-50 kg/m²) lub w strefie śniegowej III i wyżej warto zejść do 60-80 cm. Mniejszy rozstaw oznacza krótsze krokwie w świetle, więc mniejsze ryzyko wyboczenia przy pełnym obciążeniu śniegiem.

Strefy śniegowa i wiatrowa w Polsce (PN-EN 1991) wpływają na przekrój krokwi, ale nie na sam kształt zacięcia choć determinują głębokość wrębu. W strefie śniegowej V (Tatry, Sudety) obciążenie charakterystyczne sięga 2,4 kN/m², a sam wrąb musi przenieść siłę ścinającą rzędu 8-10 kN na metr bieżący krokwi.

Przygotowanie stanowiska i bezpieczeństwo

Praca na dachu jednospadowym rzadko wymaga rusztowania, ale upadek z krawędzi przy kącie 20-30° to realne ryzyko. Uwaga: drabina przystawna powinna wystawać minimum 75 cm ponad okap i być stabilnie podparta (kąt 75° do poziomu). Pomocnik asekurujący liną to nie fanaberia to norma pracy na wysokości powyżej 2 m.

Metoda wrębowa kontra zacięcie kurpiowskie

Zacios ciesielski to serce połączenia krokwi z murłatą i działa na prostej zasadzie fizyki: siła pionowa z dachu musi przejść w siłę ściskającą wzdłuż włókien krokwi, a nie rozwierać wrąb na boki. Sposób, w jaki się to osiągnie, definiuje dwie główne szkoły: klasyczny wrąb prosty i znacznie starsze zacięcie kurpiowskie.

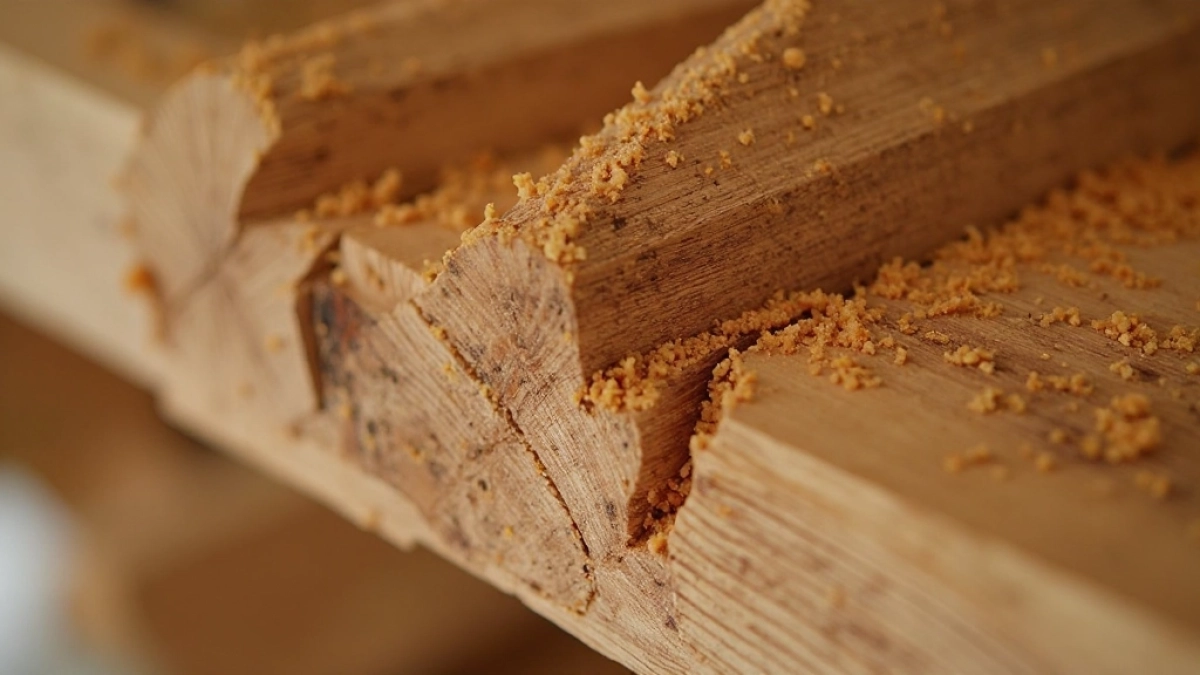

Zacięcie wrębowe (proste)

Najpopularniejsze rozwiązanie w polskim budownictwie jednorodzinnym. Krokwie opiera się na murłacie pod kątem 90° czyli prostopadle do jej górnej krawędzi i wycina w niej prostokątny wrąb. Głębokość wrębu to kluczowy parametr: maksymalnie 1/4 wysokości krokwi, ale nie mniej niż 1/3 odsadzki (części krokwi pozostającej po wycięciu).

Technika wykonania krok po kroku:

• Ułóż krokiew na kozłach, zaznacz ołówkiem miejsce styku z murłatą (kątownik ciesielski 90° do krawędzi bocznej krokwi).
• Piłą ręczną lub tarczową wykonaj dwa nacięcia pionowe na zadaną głębokość pilnując, by nie przekroczyć linii.
• Dłutem ciesielskim wykuwaj drewno między nacięciami, pracując od krawędzi do środka, włóknami w dół.
• Sprawdź spasowanie próbne: krokiew powinna leżeć w murłacie bez luzu, a odsadzka pozostać minimum 1/3 grubości.

Zacięcie kurpiowskie (trapezowe)

Tradycyjna metoda z regionu Kurpiów, którą cieśle stosowali na dachach krytych gontem i słomą, dziś przeżywa renesans przy dachach jednospadowych o dużej rozpiętości. Zamiast prostokątnego wrębu w krokwi wycina się trapez o szerokości równej 1/3 szerokości krokwi, a w murłacie dwa symetryczne nacięcia trójkątne.

Mechanika tego połączenia jest sprytniejsza: siła z krokwi rozkłada się na dwie skośne płaszczyzny styku zamiast jednej pionowej, a przekrój krokwi nie zostaje osłabiony centralnym wrębem. Efekt? Większa powierzchnia styku, mniejsze ryzyko ścinania wzdłuż włókien i brak efektu klina, który przy wrębie prostym potrafi rozsadzić krokiew od środka.

Schemat wykonania:

• Zaznacz na krokwi trapez o podstawie 1/3 jej szerokości (np. przy krokwi 10 cm trapez ma 3,3 cm w najwęższym miejscu).
• Wytnij dwie skośne płaszczyzny piłą, schodząc się ku dołowi pod kątem 30-45° do pionu.
• W murłacie wytnij dwa trójkątne gniazda lustrzane, pasujące do trapezowych ścianek krokwi.
• Po wbiciu krokwi w gniazdo zabezpiecz kątownikami montażowymi samo połączenie ciesielskie nie wystarczy przy współczesnych obciążeniach.

Porównanie metod

Przy dachu jednospadowym o rozpiętości do 6 m i lekkim pokryciu (blacha, membrana PVC) wrąb prosty w zupełności wystarczy. Powyżej 8 m, szczególnie w górskich strefach wiatrowo-śniegowych, kurpiowskie zacięcie daje wyraźny zapas bezpieczeństwa bez zmiany przekroju krokwi.

Montaż krokwi, impregnacja i kontrola geometrii

Samo zacięcie to połowa sukcesu drugą stanowi stabilizacja połączenia i zabezpieczenie drewna. Po osadzeniu krokwi w murłacie mocuje się ją kątownikami perforowanymi lub wkrętami ciesielskimi rozmieszczonymi po obu stronach: minimum 2 wkręty 8×160 mm na każdą stronę, przy większych przekrojach krokwi 10×200 mm. Łączniki metalowe kompensują luz montażowy i przejmują siły poziome od wiatru, który na dachu jednospadowym działa asymetrycznie.

Kontrola geometrii odbywa się po każdej krokwi, nie po wszystkich naraz. Poziomica na krokwi w dwóch prostopadłych kierunkach wyłapie przechył, a laser krzyżowy ustawiony wzdłuż murłaty pokaże, czy linia okapu biegnie prosto. Błąd 1 cm na krokwi mnoży się przez liczbę krokwi i daje widoczną falę na okapie, którą potem trudno ukryć nawet rynną.

Końcówki krokwi w strefie okapu i wszystkie zaciosy wymagają impregnacji środkiem przeciwgrzybicznym klasy N1-N3 wg PN-EN 351-1. Dlaczego akurat te miejsca? Wrąb odsłania drewno wewnętrzne, a woda deszczowa pod wiatrem potrafi wnikać wzdłuż włókien na 10-15 cm, gdzie brak naturalnej ochrony żywicy. Impregnacja wgłębna (nanoszona pędzlem 2-3 krotnie) tworzy barierę, której sam środek powierzchniowy nie daje.

Najczęstsze błędy przy zacinaniu krokwi

Większość awarii dachów jednospadowych zaczyna się od tych samych pięciu-siedmiu pomyłek. Warto je znać, zanim piła dotknie drewna.

• Wrąb za głęboki. Przekroczenie 1/3 wysokości krokwi to gwarancja pęknięcia wzdłuż włókien przy pierwszym ciężkim śniegu. Norma Eurokod 5 pozwala najwyżej na 1/4.
• Brak impregnacji zaciosu. Woda dostaje się w odsłonięte włókna i po dwóch sezonach drewno zaczyna butwieć od środka efekt niewidoczny gołym okiem do momentu awarii.
• Zły kąt wrębu. Cięcie pod kątem 80° zamiast 90° do murłaty tworzy klin, który przy obciążeniu wypycha krokiew na zewnątrz i odkształca murłatę.
• Pominięcie strefy śniegowej i wiatrowej. Dach zaprojektowany na strefę I nie przetrwa w III bez zmiany przekroju i rozstawu krokwi obciążenie charakterystyczne rośnie wtedy z 0,9 do 1,6 kN/m².
• Brak łączników metalowych. Samo zacięcie ciesielskie przenosi siły pionowe, ale poziome (parcie wiatru, ssanie) wymaga kątowników bez nich krokiew zsuwa się z murłaty przy silnym podmuchu.
• Nierówna linia okapu. Brak kontroli laserowej przy montażu pierwszych krokwi ustala krzywiznę, którą trudno skorygować przy kolejnych elementach.
• Mieszanie gatunków drewna. Połączenie sosny C24 z świerkiem C16 w jednej połaci dachu powoduje nierównomierne ugięcia i pękanie poszycia w miejscu przejścia.

Checklista przed montażem krokwi

Przed wejściem na dach warto odznaczyć sześć punktów kontrolnych. Każdy z nich zajmuje minutę, a oszczędza godziny poprawek.

• Oblicz długość krokwi ze wzoru L = szerokość / cos(α) i dodaj 30-50 cm na zwis okapu.
• Dobierz rozstaw: 80-100 cm pod lekkie pokrycia, 60-80 cm pod dachówkę i w strefach śniegowych III+.
• Wybierz metodę zacięcia: wrąb prosty do 8 m rozpiętości, kurpiowski powyżej 8 m lub w trudnych warunkach.
• Wytnij próbną krokiew i sprawdź spasowanie z murłatą na ziemi korekta kąta jest łatwa na kozłach, trudna na dachu.
• Zaimpregnuj wszystkie zaciosy i końcówki okapowe środkiem klasy N1-N3, dwukrotnie, w odstępie 4-6 godzin.
• Przygotuj łączniki: kątowniki perforowane + wkręty 8×160 mm, minimum 2 sztuki na każdą stronę krokwi.

Zacięcie krokwi na dach jednospadowy wymaga precyzji, ale nie jest czynnością zarezerwowaną wyłącznie dla ekipy z certyfikatem. Wystarczy trzymać się wymiarów wyciętych z normy, nie przesadzać z głębokością wrębu i bezwzględnie kontrolować geometrię po każdym elemencie. Dach stoi na detalach przy styku krokwi z murłatą reszta konstrukcji to już powtarzanie sprawdzonego schematu.
