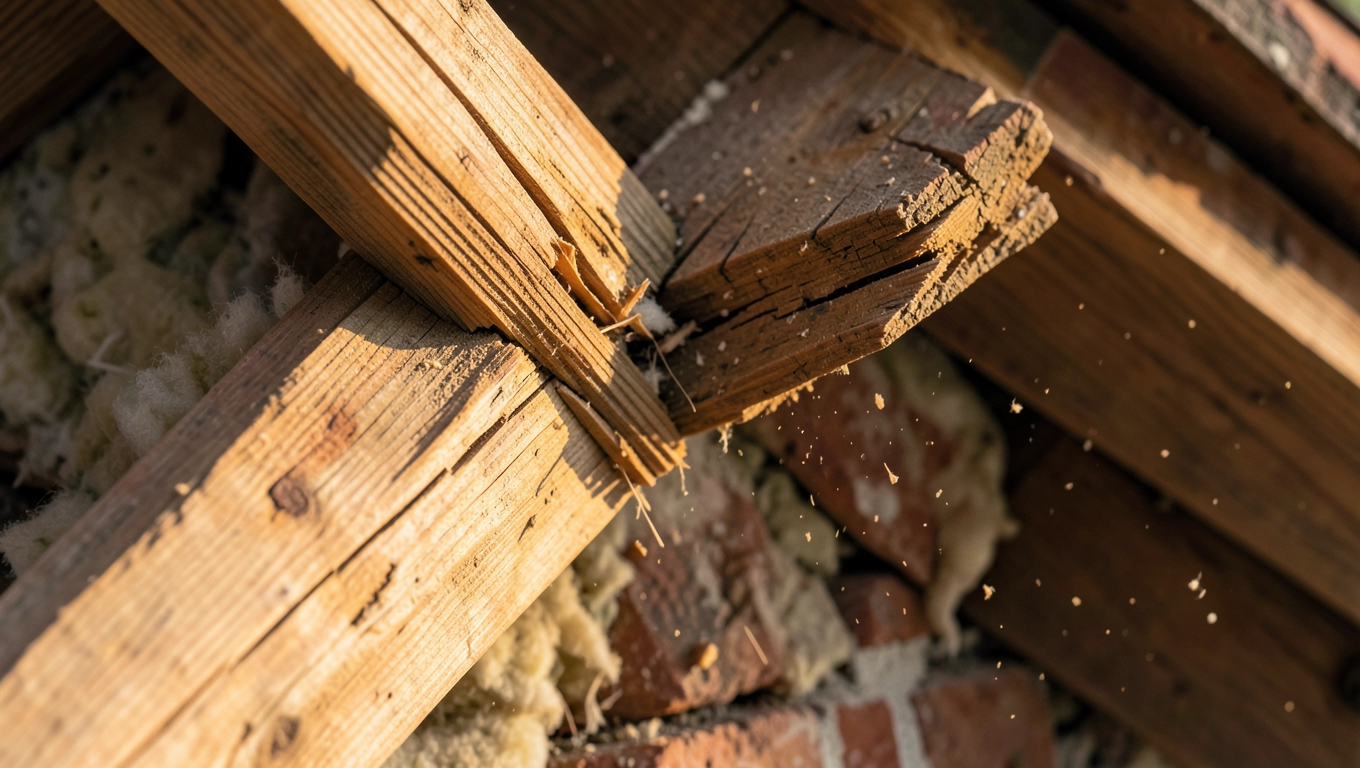

Zacinanie krokwi na dachu dwuspadowym bez błędów

Trzeszczące krokwie w dachu dwuspadowym to sygnał, że coś w węźle krokiew-murłata pracuje nie tak, jak powinno. Zacinanie się krokwi dwuspadowej wynika najczęściej z trzech przyczyn: zbyt płytkiego zaciosu, �le dobranego kąta albo braku łączników mechanicznych. Poniżej rozkładam ten temat głębiej niż większość poradników, bo sam ten węzeł odpowiada za przeniesienie nawet 40% obciążeń pionowych z połaci na ściankę kolankową.

• Głębokość i kąt zaciosu krokwi dwuspadowej
• Najczęstsze błędy przy zacinaniu krokwi dwuspadowych
• Narzędzia do wykonania zaciosu
• Wykonanie zaciosu krok po kroku
• Ile kosztuje błąd w zaciosie

Najważniejsze w 30 sekund: zacios krokwi dwuspadowej powinien mieć głębokość od 1/4 do 1/3 wysokości krokwi, zawsze z nadzaciosem 5-10 mm, a połączenie wymaga co najmniej dwóch krokwiaków lub wkrętów ciesielskich na każdą krokiew.

Głębokość i kąt zaciosu krokwi dwuspadowej

Zacios to nie ozdoba, lecz precyzyjne dopasowanie geometryczne krokwi do murłaty (nazywanej też namurnicą). Jego zadaniem jest przeniesienie siły pionowej z połaci na podparcie bez poślizgu, a jednocześnie zachowanie pełnej wysokości przekroju krokwi w strefie rozciąganej.

Przy kącie nachylenia połaci 30° zacios powinien mieć głębokość (KR) równą minimum 1/4 wysokości krokwi. Przy 45° dopuszczalne zejście do 1/3 wysokości, a przy stromszych dachach, sięgających 60°, głębokość zaciosu można ograniczyć do 30-35 mm, bo sam kąt klinuje krokiew w gnieździe.

Parametry zaciosu opisuje się trzema symbolami: KR (głębokość pionowa), KW (część pozioma stykająca się z murłatą) oraz KL (część pionowa przylegająca do boku murłaty). Prawidłowy zacios ma KW prostopadłe do osi murłaty, a KL równoległe do płaszczyzny ściany, dzięki czemu siła z połaci nie ślizga się po drewnie.

Nadzacios to celowe pozostawienie 5-10 mm drewna ponad wyznaczoną głębokość KR. Po dociśnięciu krokwi murłata sama dociska ten zapas, krokiew leży stabilnie, a Ty unikasz sytuacji, w której jeden krokiew wystaje ponad drugą o 2-3 mm i psuje linię okapu.

Trzy warianty oparcia krokwi

Zwykłe oparcie to przypadek typowej krokwi dochodzącej do murłaty pod kątem prostym. Wystarczy zacios KR + KW + KL i para krokwiaków. Narożne oparcie dotyczy krokwi narożnej, gdzie schodzą się dwie połacie i potrzebna jest trzecia płaszczyzna cięcia, bo standardowy zacios nie domyka geometrii.

Koszowe oparcie wymaga jeszcze większej precyzji, ponieważ krokiew koszowa niesie obciążenia z dwóch sąsiednich krokwi zwykłych. Jeśli zacios jest zbyt płytki, krokiew koszowa "wędruje" w górę przy pierwszym silniejszym wietrze, a w efekcie cała połać traci płaszczyznę.

Łączniki ciesielskie: krokwiaki i wkręty do krokwi

Samo dopasowanie geometryczne nie wystarczy. Zacios klinuje krokiew, ale nie blokuje jej przed wysunięciem wzdłuż osi murłaty, a to właśnie ten kierunek siły dominuje przy obciążeniu wiatrem ssącym, sięgającym 80-120 kg/m² w strefie I wg PN-EN 1991-1-4.

Krokwiak to stalowy łącznik z trzpieniem gwintowanym, zwykle o średnicy 12 mm i długości 100-200 mm, wkręcany prostopadle do osi krokwi, tak aby przechodził przez cały zacios i wchodził w murłatę na co najmniej 50 mm. Dwa krokwiaki na każdą krokiew to absolutne minimum przy dachu dwuspadowym o kącie do 45°.

Wkręty ciesielskie (do drewna konstrukcyjnego) o średnicy 8-10 mm i długości 160-240 mm działają podobnie, ale rozkładają obciążenie na większą powierzchnię gwintu, więc lepiej sprawdzają się przy krokwiach o przekroju 60×200 mm i większym. Przy kącie dachu powyżej 50° można zejść do jednego krokwiaka i dwóch wkrętów, bo kąt sam generuje siłę docisku.

Wiercenie otworów pod krokwiaki wykonuje się wiertłem o średnicy równej średnicy trzpienia (bez luzu), pod kątem 90° do osi krokwi. Zbyt luźny otwór powoduje, że krokwiak wchodzi krzywo, a jego nośność spada nawet o 30%. Zbyt ciasny otwór z kolei grozi pęknięciem drewna przy wkręcaniu.

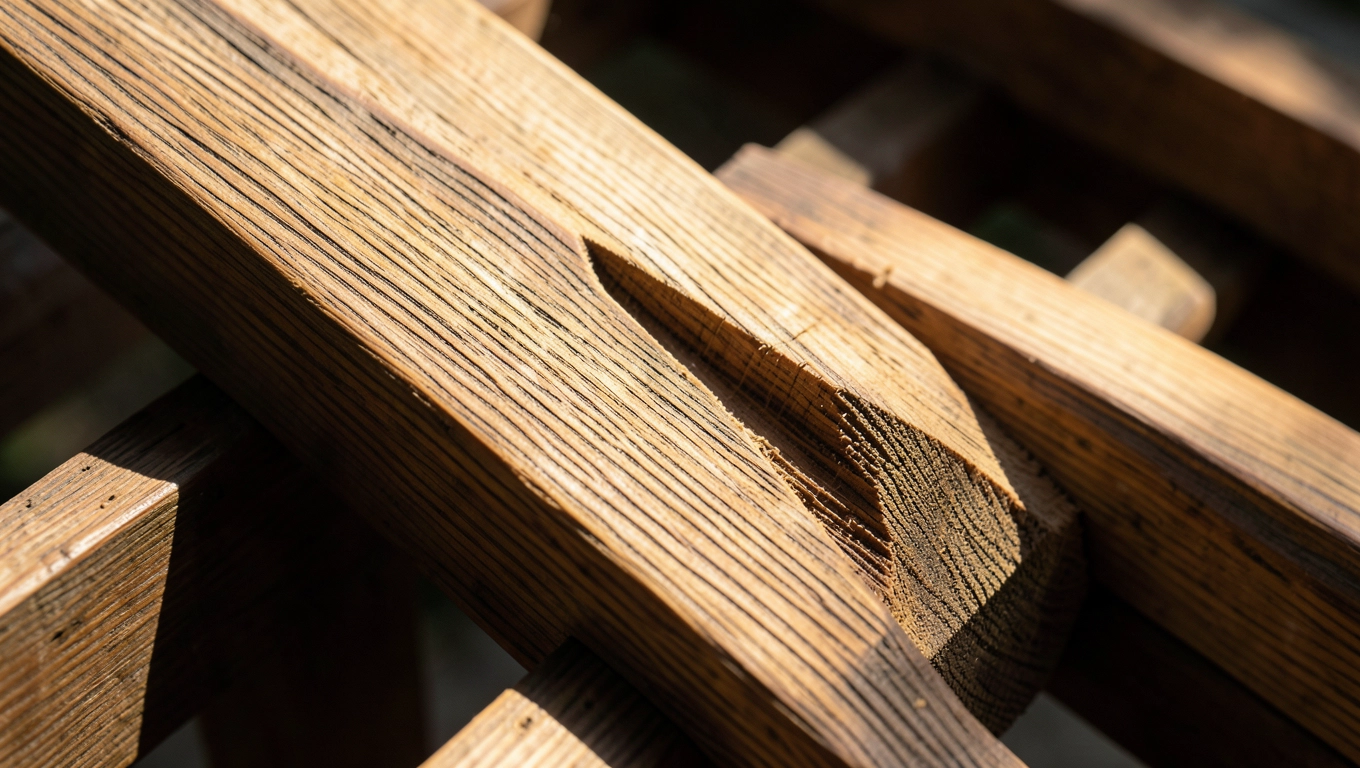

Najczęstsze błędy przy zacinaniu krokwi dwuspadowych

Pierwszy grzech wykonawców to zacios głębszy niż 1/3 wysokości krokwi. Przy krokwi 200 mm głębokość 80 mm osłabia przekrój do 120 mm, a to w strefie rozciąganej oznacza spadek nośności o 35-40%. Krokiew nie pęka od razu, lecz zaczyna pracować pod obciążeniem śniegiem, a po 3-4 sezonach pojawiają się rysy wzdłużne.

Drugi błąd to brak nadzaciosu. Wykonawca tnie idealnie do wyznaczonej linii, krokiew leży "na styk", ale po zbiciu poszycia jedna z krokwi zawsze odstaje o 2-3 mm. Konsekwencja: nierówna linia okapu, szczelina przy podsufitce, a przy silnym wietrze charakterystyczne trzeszczenie całej połaci.

Pominięcie łączników mechanicznych to trzecia klasyka. Sam zacios klinuje krokiew w gnieździe, ale nie blokuje jej przed wysunięciem wzdłuż murłaty. Wystarczy wiatr 20 m/s (a taki zdarza się w Polsce kilka razy w roku), żeby krokiew "wysuptała się" z gniazda o 5-10 mm. Każde takie przesunięcie rozbija zacios, a po kilku sezonach złącze wymaga pełnej przebudowy.

Co zrobić, gdy zacios jest za głęboki

Najprostsze rozwiązanie to nakładka z drewna tej samej klasy (C24 lub wyższej) przybita na wkręty ⌀6×100 mm w rozstawie co 150 mm po obu stronach krokwi. Nakładka przejmuje przeciążoną strefę rozciąganą i przywraca nośność przekroju. Przy spadku nośności powyżej 50% jedyną rozsądną opcją pozostaje wymiana krokwi na długości min. 1 m od węzła.

Nie wykonuj zaciosu głębiej niż 1/3 wysokości krokwi. To granica, poza którą drewno traci zdolność przenoszenia momentu zginającego, a każda oszczędność czasu przy cięciu oznacza remont dachu za 5-8 lat.

Narzędzia do wykonania zaciosu

Pilarka z głowicą wręgującą (tzw. wręgówka) to narzędzie pierwszego wyboru dla cieśli robiących więźbę seryjnie. Głębokość cięcia sięga 80-85 mm, pochylenie tarczy do 60°, a powtarzalność cięcia wynosi ±0,5 mm. Jedyny minus to cena, która przekracza 8-12 tys. PLN za dobry model z silnikiem 2,0 kW i tarczą 250 mm.

Pilarka tarczowa z szyną prowadzącą to rozwiązanie dla ekipy wykonującej jeden dach. Szyna aluminiowa 1,4 m, tarcza 165 mm z uzwojeniem 48 zębów, kąt ustawienia do 60°. Cięcie zajmuje dwa razy więcej czasu niż wręgówką, ale dokładność też mieści się w granicach ±1 mm, a koszt zestawu zaczyna się od 1,8 tys. PLN.

Wiertarko-wkrętarka akumulatorowa z momentem obrotowym minimum 60 Nm i uchwytem 13 mm obsłuży zarówno wiercenie pod krokwiaki, jak i wkręcanie wkrętów ⌀10×200. Akumulator 18 V 5 Ah wystarcza na ok. 80-100 otworów na jednym ładowaniu, co dla dachu o 25 parach krokwi daje pełny zapas.

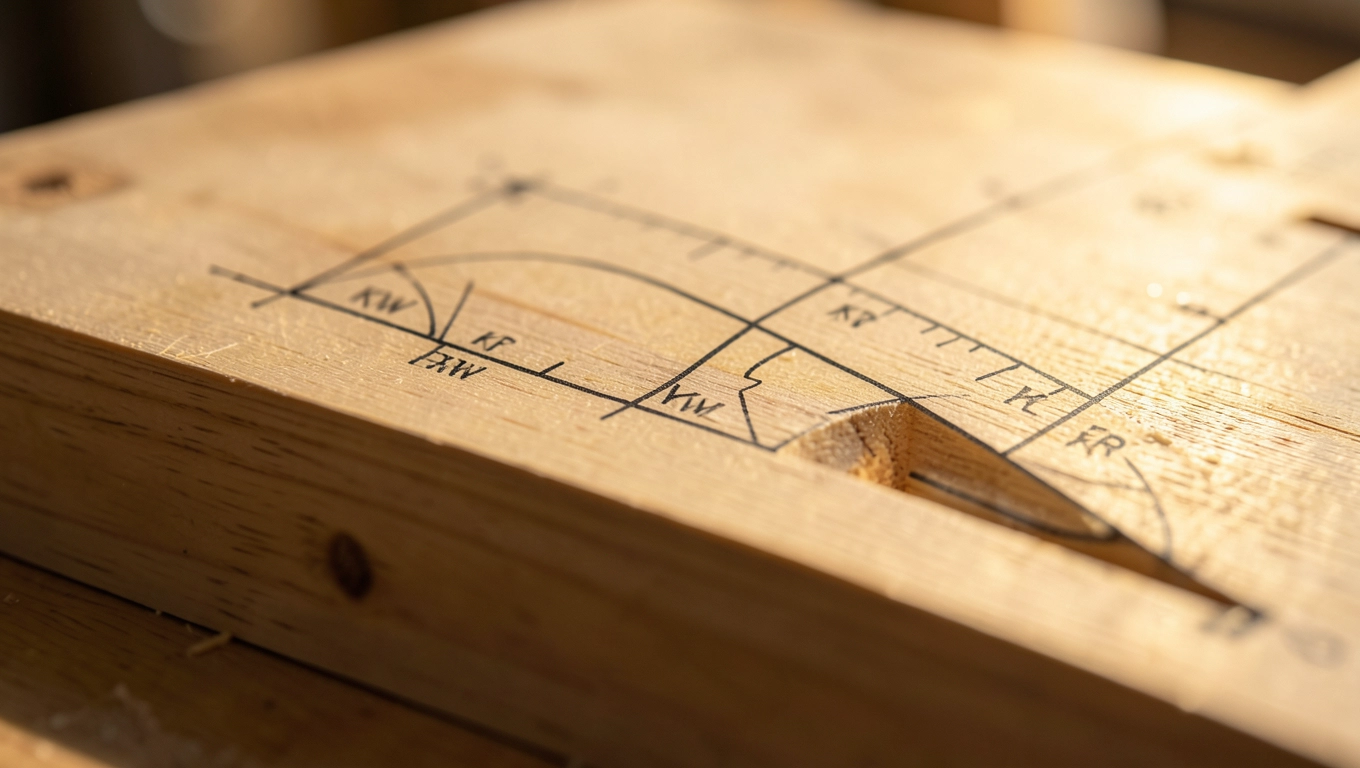

Wykonanie zaciosu krok po kroku

Trasowanie wykonuj na jednej krokwi wzorcowej. Oznaczenia KR, KW, KL przenieś ołówkiem stolarskim, a kątownikiem nastawnym (z podziałką 1°) sprawdź kąty pierwszego i drugiego cięcia. Wzorzec posłuży do przeniesienia wymiarów na pozostałe krokwie bez powtarzania pomiarów.

Krokiew ustaw "odwrotnie" na koziołkach, tak aby zacios był skierowany do góry. Dzięki temu widzisz całą geometrię cięcia, a pilarka nie kopie w drewno pod własnym ciężarem. Spinaj krokiew pasami ściskowymi przy obu końcach, żeby nie drgała podczas cięcia.

Szynę prowadzącą ustaw na krokwi, sprawdź poziomnicą brak przechyłu, a następnie wykonaj dwa cięcia: pierwsze pod kątem odpowiadającym kątowi dachu (KL), drugie prostopadłe do osi krokwi (KW). Przy dachu 35° pierwsze cięcie to 35°, drugie 55° do prostej prostopadłej.

Po wycięciu zaciosu wywierć otwory pod krokwiaki. Dwa otwory ⌀12 mm w rozstawie 80 mm, pierwszy 30 mm od dolnej krawędzi zaciosu, drugi 80 mm wyżej. Otwory powinny przechodzić przez całą grubość krokwi i wchodzić w murłatę na minimum 50 mm.

Montaż zaczynaj od włożenia krokwi w zacios i wstępnego dociśnięcia młotkiem gumowym. Dopiero gdy krokiew leży stabilnie, wbij krokwiaki do oporu. Na koniec sprawdź poziomicą, czy górna płaszczyzna krokwi pokrywa się z linia okapu pozostałych krokwi, a różnica nie przekracza 2 mm.

Checklist wykonawczy

• Głębokość zaciosu mieści się w 1/4-1/3 wysokości krokwi
• Nadzacios 5-10 mm jest zachowany
• Kąt pierwszego cięcia równy kątowi dachu
• Kąt drugiego cięcia równy 90° minus kąt dachu
• Dwa krokwiaki lub dwa wkręty na każdą krokiew
• Otwory pod krokwiaki wiercone prostopadle do osi krokwi
• Krokiew koszowa ma trzy płaszczyzny cięcia
• Krokiew narożna ma dodatkowy wkręt ⌀10×240 mm
• Murłata wypoziomowana, brak luzu między krokwią a gniazdem
• Po montażu linia okapu w tolerancji ±2 mm

Programy CAD (np. Dietrich's) pozwalają zaprojektować węzeł krokiew-murłata w 3D, zobaczyć rozkład sił i wygenerować listę cięcia dla CNC. Przy więźbach powtarzalnych (domy jednorodzinne, osiedla) cyfrowy projekt zwraca się po 3-4 realizacjach, bo eliminuje pomyłki przy zaciosach koszowych i narożnych, gdzie geometria ręczna potrafi zająć pół dnia na jedną krokiew.

Ostateczne parametry zaciosu, średnice krokwiaków i klasę drewna zawsze sprawdzaj w projekcie wykonawczym więźby. Ten artykuł opisuje zasady ogólne zgodne z PN-EN 1995-1-1 (Eurokod 5), ale projektant może zaostrzyć wymagania w zależności od strefy wiatrowej i obciążenia śniegiem w danej lokalizacji.

Ile kosztuje błąd w zaciosie

Pęknięcie krokwi w strefie zaciosu to nie tylko wymiana jednego elementu. Konsekwencje sięgają poszycia, ocieplenia i paroizolacji, które trzeba rozebrać, żeby dostać się do uszkodzonego węzła. Przy dachu dwuspadowym o powierzchni 180 m² koszt samej rozbiórki i ponownego montażu fragmentu połaci to 12-18 tys. PLN.

Remont po zalaniu, które nastąpiło przez nieszczelność wynikającą z przesunięcia krokwi, sięga 25-40 tys. PLN. Do tego dochodzi suszenie konstrukcji (3-6 miesięcy) i wymiana tynków oraz podsufitki od wewnątrz. Łatwo policzyć, że poprawne wykonanie zaciosu na etapie budowy kosztuje 200-400 PLN robocizny, a jego brak generuje straty rzędu kilkunastu tysięcy złotych.

Porównanie kosztów: poprawny zacios (2 krokwiaki, koziołki, 15 min pracy) ≈ 40-60 PLN na krokiew. Naprawa źle wyciętego węzła (rozbiórka, nowa krokiew, montaż, logistyka) ≈ 1 200-1 800 PLN. Stosunek 1:30 mówi sam za siebie.

Prawidłowe połączenie ciesielskie krokiew-murłata w dachu dwuspadowym to suma pięciu elementów: głębokość zaciosu (1/4-1/3 wysokości), kąt cięcia odpowiadający nachyleniu połaci, nadzacios 5-10 mm, dwa łączniki mechaniczne (krokwiaki lub wkręty) oraz precyzyjne wiercenie prostopadłe do osi krokwi.

Jeśli szukasz pogłębienia tematu więźby dachowej, kolejny krok to dobór płatwi, jętek i kleszczy. W osobnym materiale pokazuję, jak rozłożyć obciążenia z krokwi na płatew, żeby ściana kolankowa nie pracowała jak wspornik.

�ródła danych i normy: PN-EN 1995-1-1 (Eurokod 5 projektowanie konstrukcji drewnianych), PN-EN 1991-1-4 (Eurokod 1 oddziaływanie wiatru), PN-EN 338 (klasy wytrzymałości drewna), PN-EN 1991-1-3 (obciążenie śniegiem). Dokumentacja techniczno-budowlana dla domów jednorodzinnych (Rozporządzenie Ministra Rozwoju i Technologii z 2022 r.). Strona referencyjna norm: pn-EN.pkn.pl, eurokod.eu.
