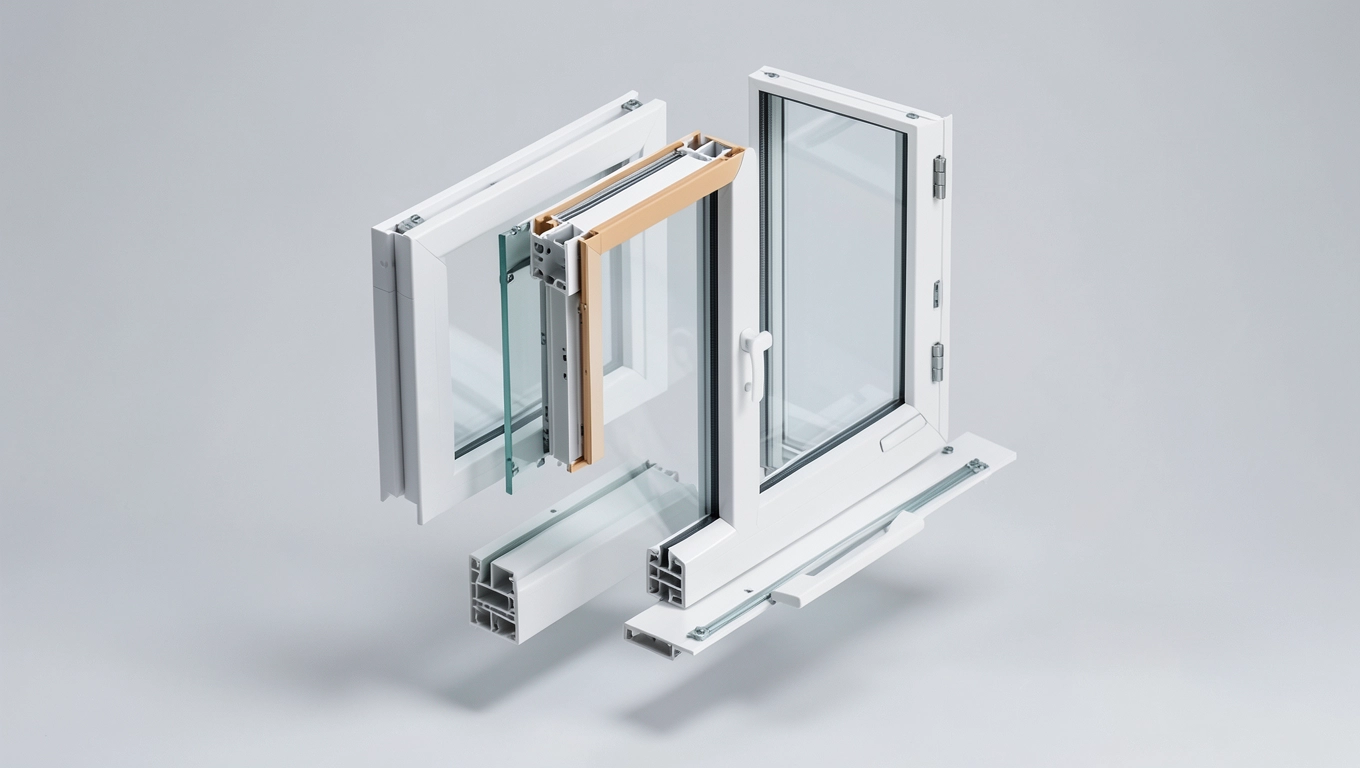

Z czego składa się okno PVC? Anatomia krok po kroku

Okno PVC składa się z ponad trzydziestu współpracujących ze sobą elementów. Każdy z nich wpływa na szczelność, izolacyjność cieplną, akustyczną oraz bezpieczeństwo użytkowników. Według danych Krajowej Agencji Poszanowania Energii przez niewłaściwie dobraną stolarkę otworową może uciekać nawet 60% ciepła, co w praktyce oznacza puste kilowaty na liczniku i przegrzane pomieszczenia latem. Zrozumienie budowy okna pozwala uniknąć przepłacania za parametry, których dom tak naprawdę nie potrzebuje, albo oszczędzić na tych, które okażą się kluczowe po pierwszej zimie.

• Profil, rama i skrzydło szkielet Twojego okna
• Pakiet szybowy i uszczelki, czyli gdzie okno zyskuje ciepło
• Okucia, klamki i nawiewniki detale, które robią różnicę
• Jak wybór budowy wpływa na codzienne użytkowanie

Profil, rama i skrzydło szkielet Twojego okna

Profil PVC stanowi tworzywo, z którego wykonuje się ramę (ościeżnicę) oraz skrzydło. To nie jednolita rura plastiku, lecz wielokomorowy element wzmacniany stalowym rdzeniem o grubości ścianki 1,5-2 mm. Liczba komór waha się od trzech w profilach 70 mm do siedmiu w profilach 82 mm, a każda z nich działa jak miniaturowa bariera powietrzna spowalniająca przepływ ciepła.

Elementy ramy dzielą się na ramiaki (górny i dolny) oraz stojaki (boczne). W oknach wielodzielnych pojawia się ślemię, czyli poziomy łącznik między sąsiednimi skrzydłami, oraz słupek stały lub ruchomy, umożliwiający otwieranie kolejnych segmentów. Ślemię odpowiada za przenoszenie obciążeń z górnych partii ściany, dlatego jego przekrój musi być większy niż zwykłego ramiaka.

Skrzydło to ruchoma część okna osadzona na zawiasach. Wewnątrz profilu skrzydłowego biegnie ten sam stalowy wkład, ale o innej geometrii, ponieważ musi utrzymać ciężar pakietu szybowego. Przy trójszybowym pakiecie 48 mm całe skrzydło waży 60-80 kg, dlatego profile skrzydłowe klasy A mają ścianki zewnętrzne o grubości 2,8 mm, a nie 2,5 mm jak w klasie B.

Im głębszy profil, tym lepsza izolacyjność, ale tylko wtedy, gdy towarzyszy mu odpowiedni pakiet szybowy. Profil 82 mm z pakietem jednokomorowym da wynik gorszy niż profil 70 mm z trójszybowym Ug=0,6. To właśnie dlatego sama liczba komór nie gwarantuje ciepłego okna.

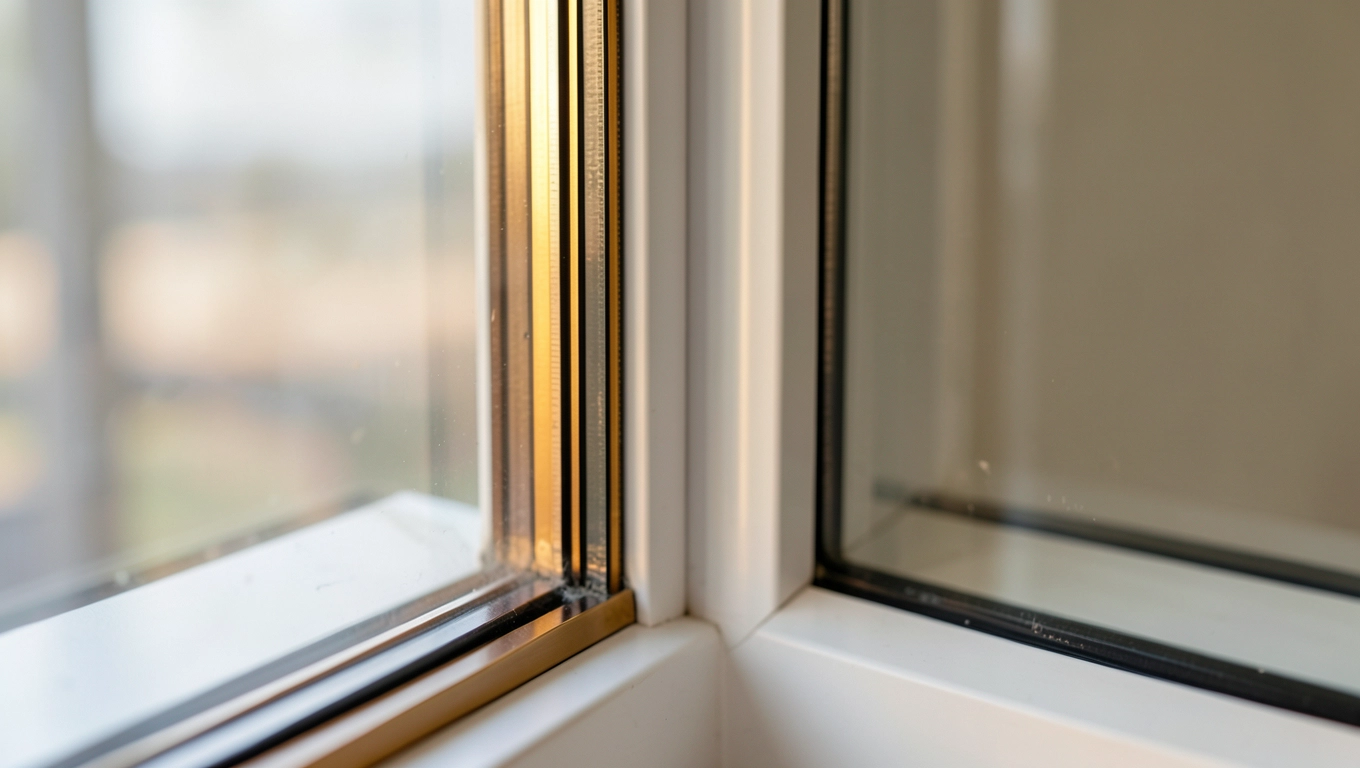

Pakiet szybowy i uszczelki, czyli gdzie okno zyskuje ciepło

Pakiet szybowy odpowiada za 70-80% powierzchni okna i decyduje o stratach ciepła. Składa się z dwóch lub trzech tafli szkła oddzielonych ramkami dystansowymi, a przestrzenie między nimi wypełnia argon lub krypton. Jednoszybowe rozwiązania odeszły do lamusa już w latach dziewięćdziesiątych, dziś standardem są pakiety dwukomorowe (trzy szyby) o Ug poniżej 0,7 W/m²K.

Szyby niskoemisyjne (oznaczenie „e") posiadają mikroskopijną warstwę tlenków metali, która odbija promieniowanie podczerwone z powrotem do wnętrza. Dzięki temu pokojowe ciepło nie ucieka na zewnątrz, a jednocześnie światło widzialne przenika bez przeszkód. Szyby bezpieczne (VSG/ESG) zawierają folię PVB lub poddane są hartowaniu, co przy rozbiciu chronią przed odłamkami.

Uszczelki stanowią drugą linię obrony przed utratą ciepła i hałasem. Wyróżnia się uszczelki przyszybowe (dociskające szybę do profilu), oporowe (na styku skrzydła z ramą) oraz środkowe (w profilach trzyuszczelkowych). Najczęściej stosuje się EPDM, czyli kauczuk etylenowo-propylenowy, odporny na UV i temperatury od -40°C do +120°C, oraz TPE, termoplastyczny elastomer, łatwiejszy w recyklingu.

Czy wiesz, że wymiana samych uszczelek co 8-10 lat potrafi obniżyć rachunki za ogrzewanie o 5-8%? To najtańsza modernizacja w całym oknie, a zarazem najczęściej pomijana.

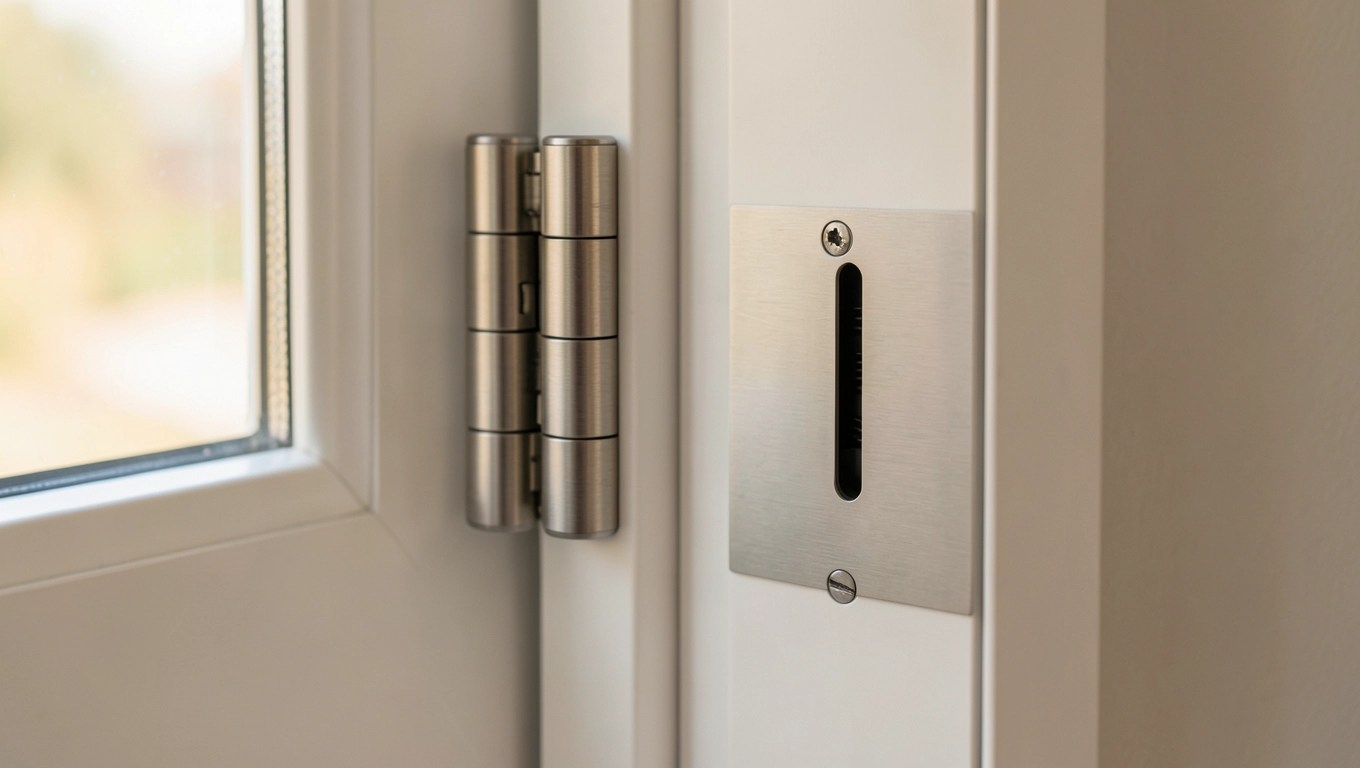

Okucia, klamki i nawiewniki detale, które robią różnicę

Okucia okienne to ukryty mechanizm, bez którego rama i skrzydło byłyby jedynie ramą z plastiku. Współczesne okucia obwodowe (znane z systemów Roto NT czy Maco Multi-Matic) składają się z kilkunastu punktów ryglowania rozmieszczonych po całym obwodzie skrzydła, co utrudnia wyważenie okna nawet przy silnym nacisku.

Zawiasy przenoszą ciężar skrzydła i umożliwiają jego otwieranie. Standardowe zawiasy nożycowe mają nośność do 130 kg, natomiast zawiasy montowane na ramie (widoczne) udźwigną nawet 150 kg. Przy oknach balkonowych z pakietami trójszybowymi stosuje się zawiasy wzmocnione z blokadą obrotu, by skrzydło nie opadało po kilku latach eksploatacji.

Klamka z kluczykiem lub przyciskiem blokady zabezpiecza przed otwarciem okna przez dziecko. Modele zgodne z normą DIN 18267 F200 wytrzymują siłę obrotu 100 Nm, co czyni je skuteczną barierą przeciw przypadkowemu otwarciu. W domach z małymi dziećmi kluczyk może być zbędny, ale przycisk wystarczy, by uniemożliwić samodzielne otwarcie okna.

Nawiewniki okienne regulują dopływ świeżego powietrza bez konieczności otwierania okna. Modele higrosterowane reagują na poziom wilgotności w pomieszczeniu, automatycznie zwiększając przepływ powietrza od 5 do 30 m³/h. W domach z rekuperacją nawiewniki są zbędne, ale w budynkach wentylowanych grawitacyjnie zapobiegają kondensacji pary na szybach.

W oknach z nawiewnikiem nie montuj mikro-uchyłu na stałe. Ciągły strumień zimnego powietrza wzdłuż ramy obniża temperaturę w strefie przypodłogowej nawet o 3-4°C, co sprzyja rozwojowi pleśni.

Jak wybór budowy wpływa na codzienne użytkowanie

Rodzina mieszkająca przy ruchliwej ulicy powinna szukać pakietów asymetrycznych o Rw od 40 dB, gdzie jedna szyba jest grubsza (np. 6 mm) i skuteczniej tłumi niskie częstotliwości generowane przez przejeżdżające ciężarówki. Standardowy pakiet trójszybowy 4/12/4/12/4 da Rw=35 dB, co w takiej lokalizacji okaże się niewystarczające.

Dom z małymi dziećmi wymaga klamek z blokadą oraz szyb bezpiecznych VSG po wewnętrznej stronie pakietu. Folia PVB utrzymuje odłamki w razie rozbicia, eliminując ryzyko poważnego zranienia. Dotyczy to zwłaszcza okien na parterze i balkonów, gdzie dzieci bawią się w pobliżu przeszkleń.

Inwestor stawiający dom pasywny musi spełnić wymóg Uw ≤ 0,9 W/m²K dla całego okna, łącznie z ramą. To oznacza konieczność łączenia profilu 82 mm z pakietem Ug=0,5 oraz ciepłą ramką dystansową (Swisspacer V). Sama szyba bez ciepłej ramki tworzy mostek termiczny na krawędzi, obniżając wynik końcowy o 0,1-0,2 W/m²K.

Pięć błędów montażowych, które psują nawet najlepsze okno:
1. Brak taśmy paroszczelnej od wewnątrz i paroprzepuszczalnej od zewnątrz.
2. Pianka montażowa bez osłony UV, która po 2-3 latach kruszeje.
3. Kotwy montażowe rozmieszczone rzadziej niż co 70 cm.
4. Brak podpartek pod progiem drzwi balkonowych, co powoduje opadanie skrzydła.
5. Montaż w warstwie ocieplenia bez konsoli nośnych, gdzie ciężar okna obciąża styropian zamiast muru.

Checklist przed zakupem

• Sprawdź klasę profilu (A czy B) i liczbę komór w dokumentacji, nie tylko w folderze reklamowym.
• Zażądaj deklaracji właściwości użytkowych zgodnej z PN-EN 14351-1 oraz wyników badań IFT Rosenheim.
• Porównaj Ug pakietu szybowego z Uw całego okna, różnica nie powinna przekraczać 0,3 W/m²K.
• Zweryfikuj liczbę punktów ryglowania: minimum 12 dla skrzydła rozwierno-uchylnego 120×150 cm.
• Upewnij się, że okucia mają certyfikat RAL-GZ 607/3 lub równoważny.
• Sprawdź, czy uszczelki są wulkanizowane na narożnikach, czy tylko klejone.
• Zapytaj o możliwość późniejszej wymiany samego pakietu szybowego bez demontażu ramy.

Mini-glosariusz

• Ślemię poziomy element ramy dzielący okno na górną i dolną część.
• Słupek pionowy element ramy między sąsiednimi skrzydłami.
• Ramiak poziomy element ramy (górny lub dolny).
• Ościeżnica stała część okna przytwierdzona do muru.
• Szpros listewka dzieląca wizualnie szybę na mniejsze pola.
• Listwa przyszybowa element dociskający szybę do profilu skrzydła.

Budowa okna PVC to nie magia, lecz inżynieria materiałowa dopracowana przez dekady. Profil z odpowiednią liczbą komór, pakiet szybowy o właściwym Ug, uszczelki EPDM i okucia z minimum 12 punktami ryglowania tworzą system, który przy prawidłowym montażu posłuży 30-50 lat bez malowania, lakierowania i skomplikowanej konserwacji. Inwestor świadomy różnic między profilem 70 a 82 mm, między szybą niskoemisyjną a bezpieczną, między okuciem RC1 a RC2, zapłaci za parametry, które realnie przełożą się na komfort i rachunki, a nie za marketingowe hasła na ulotce.

Źródła i normy: PN-EN 14351-1 (wymagania dotyczące okien i drzwi), Warunki Techniczne 2021 (Dziennik Ustaw 2022 poz. 1225), norma EN 1627 (klasy odporności na włamanie RC1-RC6), badania Instytutu IFT Rosenheim, dane KAPE (kape.gov.pl), certyfikat RAL-GZ 607/3 dla okuć. Aktualne wartości współczynników warto zweryfikować w kartach technicznych producentów profili oraz w bazie ITB (itb.pl).
