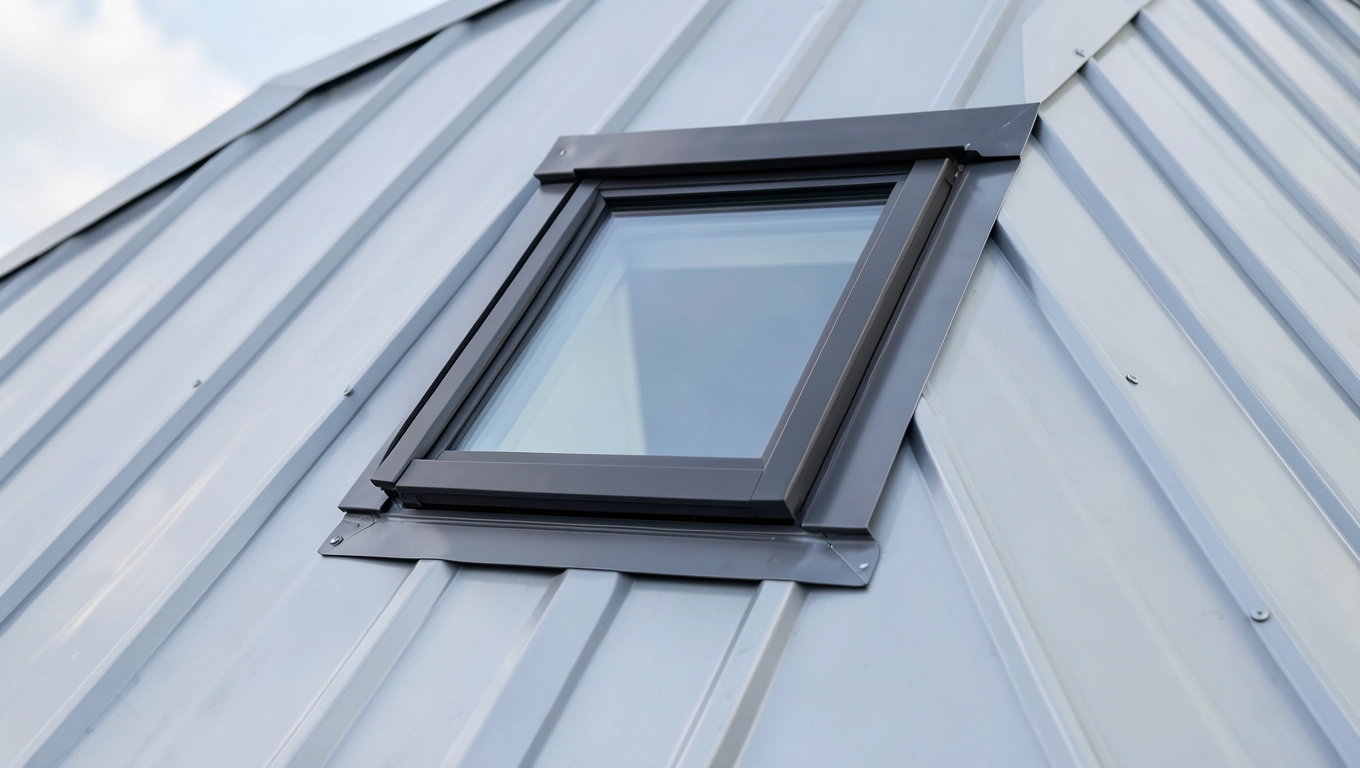

Okno dachowe w blasze trapezowej: dobierz i zamontuj bez przecieków

Okno dachowe w blasze trapezowej to rozwiązanie, które wymaga precyzyjnego doboru kołnierza uszczelniającego elementu odpowiedzialnego za szczelność połączenia okna z profilowanym pokryciem dachowym. Wysokość fali blachy trapezowej waha się od 6 mm do nawet 55 mm, a kąt nachylenia połaci musi mieścić się w zakresie 15°-90°, żeby woda spływała prawidłowo i nie wciskała się pod obróbkę. Poniżej znajdziesz konkretne kryteria doboru, pełną instrukcję montażu oraz listę błędów, które najczęściej kończą się przeciekiem lub utratą gwarancji producenta.

• Jak działa kołnierz do pokryć profilowanych
• Jak dobrać kołnierz do wysokości profilu
• Montaż kołnierza krok po kroku
• Najczęstsze błędy i przegląd po zimie
• Checklist przed zakupem
• Standardy i normy

Jak działa kołnierz do pokryć profilowanych

Kołnierz uszczelniający to system blach, fartuchów i uszczelek, który łączy ramę okna dachowego z pokryciem dachowym. Jego zadanie jest czysto fizyczne: odprowadza wodę deszczową powyżej okna, kieruje ją na boki i poniżej otworu, a jednocześnie chroni przed nawiewaniem śniegu pod profile blachy trapezowej.

W przypadku blachy trapezowej mechanizm jest bardziej wymagający niż przy dachówce ceramicznej. Blacha ma gładką powierzchnię i ostre krawędzie fali, co oznacza, że woda spływa szybciej i ma mniejsze tarcie. Fartuch boczny kołnierza musi więc szczelnie przylegać do grzbietu fali, a nie do jej doliny inaczej kapilarnie wciągana wilgoć znajdzie drogę pod obróbkę.

Kołnierz składa się z czterech głównych elementów: górnego fartucha (nad oknem), dwóch fartuchów bocznych oraz dolnej części z elastycznym fartuchem odprowadzającym wodę. Wszystkie części łączone są na zakład i uszczelniane pianką lub EPDM, a całość mocowana do ramy okna wkrętami w fabrycznie przygotowanych otworach.

Kołnierze dzieli się według zakresu obsługiwanych profili. Wersja standardowa pokrywa pokrycia o wysokości fali do 45 mm, natomiast kołnierz do wysokiego profilu obsługuje zakres 45-120 mm. Trzecia grupa to rozwiązania specjalistyczne do blach łuskowych i paneli na rąbek stojący, gdzie geometria pokrycia wymaga indywidualnego dopasowania.

Parametry techniczne, które decydują o szczelności

Materiał wykonania to najczęściej blacha aluminiowa powlekana poliestrem lub blacha stalowa z powłoką cynkową. Grubość powłoki lakierniczej wynosi 25-50 µm, co przekłada się na odporność na promieniowanie UV i korozję przez 15-25 lat. Uszczelki wykonywane są z EPDM lub pianki poliuretanowej o zamkniętych komórkach, odpornej na temperatury od −40°C do +90°C.

Jak dobrać kołnierz do wysokości profilu

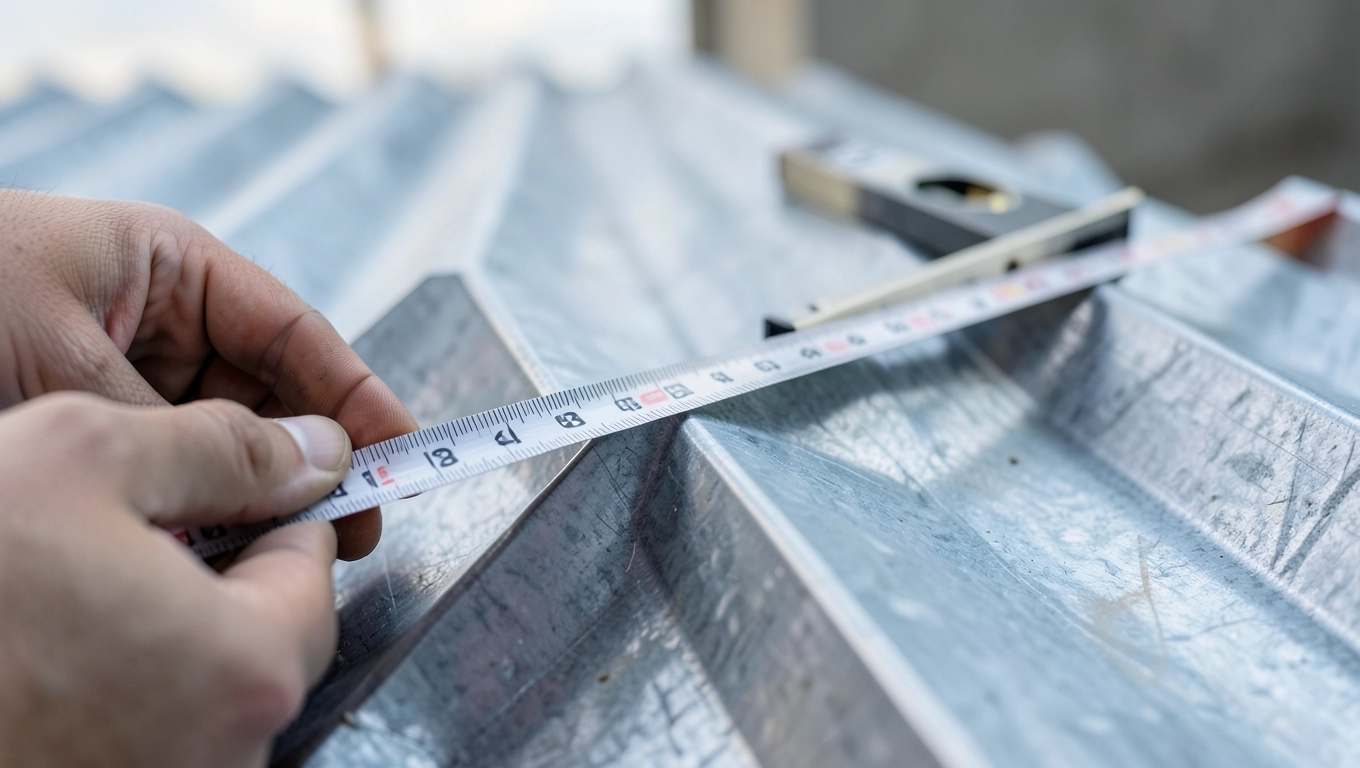

Dobór zaczyna się od zmierzenia wysokości fali blachy trapezowej. Pomiar wykonuje się od doliny do grzbietu profilu, w kilku miejscach połaci różnice powyżej 2 mm sygnalizują, że pokrycie ma nieregularną geometrię i wymaga dokładniejszej kontroli przed zakupem.

Drugim krokiem jest ustalenie kąta nachylenia dachu. Nachylenie poniżej 15° wyklucza standardowe kołnierze, ponieważ fizyka przepływu wody zmienia się diametralnie przy małym spadku woda nie ma energii kinetycznej, by spłynąć, i zaczyna wędrować pod uszczelkę siłami kapilarnymi. W takiej sytuacji pozostają rozwiązania specjalistyczne albo zmiana geometrii połaci.

Trzecim, często pomijanym krokiem jest weryfikacja modelu i rozmiaru okna. Kołnierz produkowany jest pod konkretne serie okien w zależności od producenta oznacza to wąskie widełki rozmiarowe (np. 55×78 cm, 66×118 cm, 78×98 cm) i precyzyjne dopasowanie do marki. Użycie kołnierza od innego systemu niż okno powoduje, że nie trafia on w punkty montażowe i uszczelki nie dolegają do ramy.

Algorytm doboru w pięciu krokach

• Pokrycie: zmierz wysokość profilu (np. T-18 ma 18 mm, T-35 ma 35 mm).
• Rozmiar okna: odczytaj z tabliczki znamionowej lub z karty technicznej produktu.
• Model okna: sprawdź serię i typ mechanizmu (uchylno-obrotowe, obrotowe, panoramiczne).
• Kąt dachu: zmierz lub odczytaj z projektu; musi mieścić się w 15°-90°.
• Kołnierz: na podstawie powyższych wybierz wariant standardowy (do 45 mm) albo do wysokiego profilu (45-120 mm).

Kiedy nie wystarczy kołnierz standardowy

Przy profilach powyżej 45 mm standardowy kołnierz kończy się poniżej grzbietu fali. Woda spływająca z góry wpada wówczas w dolinę blachy i zatrzymuje się przy oknie, a przy wietrznej pogodzie jest wciskana pod obróbkę. Konsekwencja to mokra izolacja, zagrzybiona wełna i utrata gwarancji zarówno na okno, jak i na pokrycie dachowe.

Innym przypadkiem jest dach o kącie nachylenia wychodzącym poza zakres 15°-90°. Przy dachach płaskich (poniżej 15°) standardowy kołnierz nie zapewni odpływu, a przy dachach pionowych (powyżej 90°) brakuje miejsca na prawidłowe ułożenie fartucha górnego. W obu sytuacjach potrzebne jest rozwiązanie indywidualne albo zmiana konstrukcji połaci.

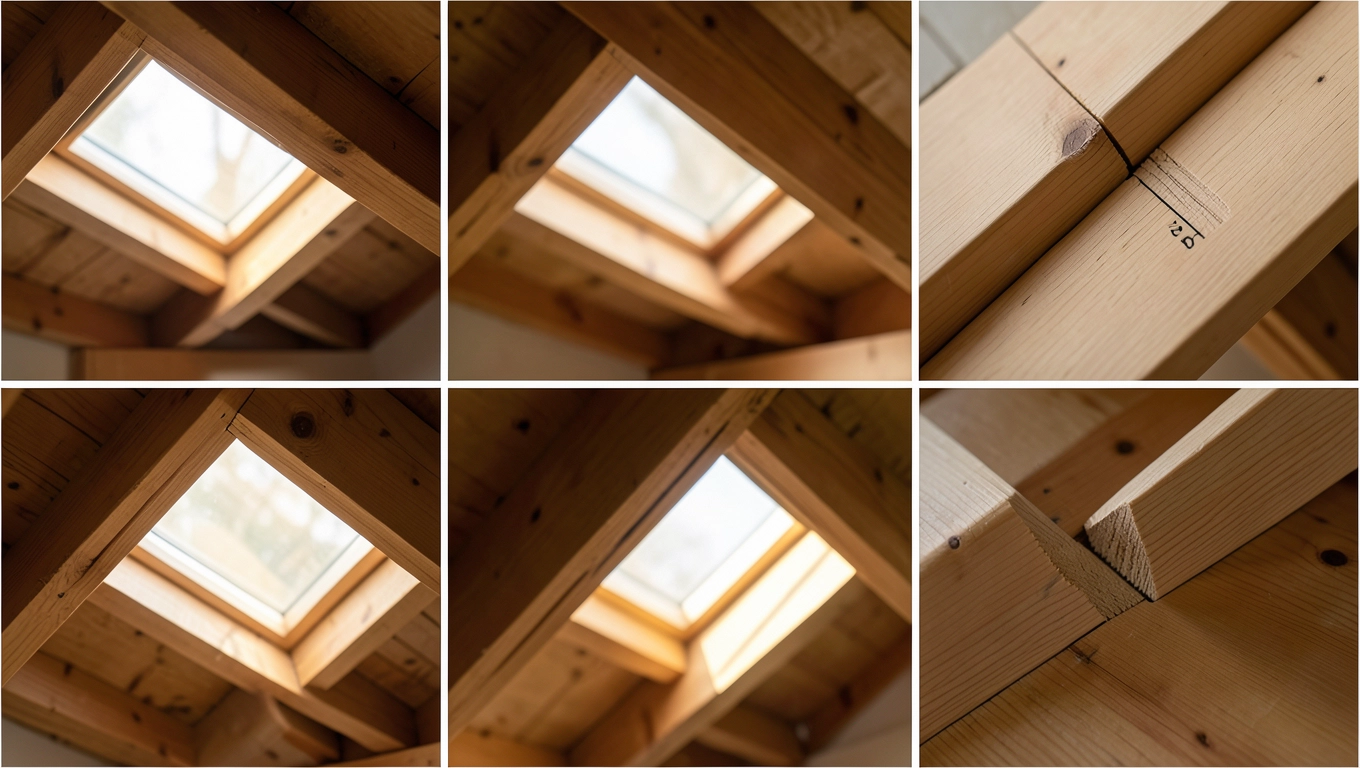

Montaż kołnierza krok po kroku

Montaż rozpoczyna się od przygotowania otworu w połaci. Wymiar otworu musi być większy od okna o 20-40 mm z każdej strony ta rezerwa pozwala na ustawienie okna w pionie i poziomie oraz na wprowadzenie izolacji termicznej. Cięcie blachy trapezowej wykonuje się nożycami wibracyjnymi albo piłą szablastą; użycie szlifierki kątowej jest zabronione, bo iskry wypalają powłokę antykorozyjną.

Kolejny etap to ułożenie membrany dachowej i wycięcie w niej otworu w kształcie litery H. Górna krawędź nacięcia mocowana jest do łaty, dolna zostaje zawinięta do wnętrza pomieszczenia. Takie rozwiązanie sprawia, że ewentualna woda, która przedostanie się pod pokrycie, spływa po membranie do rynny, a nie wnika w ocieplenie.

Okno wstawia się w otwór i tymczasowo przykręca kątownikami montażowymi. Prawidłowe ustawienie sprawdza się poziomicą na ramie dopuszczalne odchyłki to ±2 mm na metr długości. Po ustawieniu okna mocuje się je wkrętami do łat nośnych, a szczelinę między ramą a konstrukcją dachu wypełnia wełną mineralną lub pianką montażową niskoprężną.

Kolejność montażu kołnierza

• Fartuch dolny: wsuwany pod blachę trapezową od strony okapu, mocowany do ramy okna.
• Fartuchy boczne: zakładane na profile blachy, z wycięciem dopasowanym do fali.
• Fartuch górny: ułożony nad oknem, odprowadza wodę na boki fartuchów bocznych.
• Uszczelki boczne: dociśnięte do grzbietu profilu blachy, klejone lub mechanicznie dociskane.
• Obróbka końcowa: montaż listwy kryjącej i uszczelnienie połączenia z pokryciem masą dekarską.

Kluczowy moment montażu pojawia się przy fartuchach bocznych. Muszą one być docięte tak, by ściśle przylegały do grzbietu fali blachy trapezowej. Zbyt duży luz powoduje, że fartuch odstaje i przepuszcza wodę; zbyt ciasne docięcie deformuje blachę i tworzy naprężenia, które po kilku cyklach termicznych prowadzą do pęknięcia.

Ostatnim etapem jest kontrola przylegania uszczelek i sprawdzenie, czy żaden element kołnierza nie wystaje ponad poziom pokrycia. Wszelkie nierówności powyżej 2 mm zaburzają spływ wody i tworzą miejsce gromadzenia liści oraz śniegu. Po zakończeniu montażu warto wykonać test szczelności polewanie wodą z węża przez 15 minut symuluje intensywny deszcz i pozwala wykryć ewentualne przecieki zanim pojawią się w użytkowaniu.

Najczęstsze błędy i przegląd po zimie

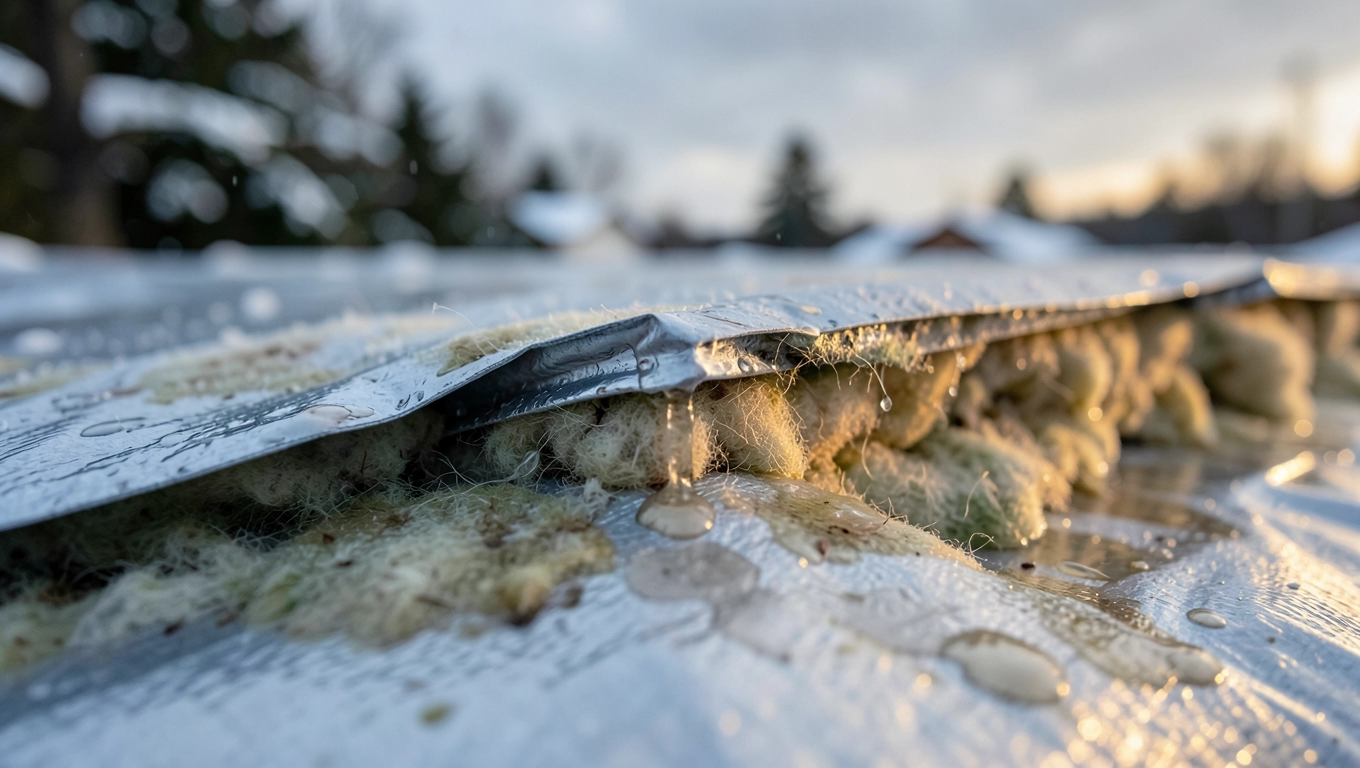

Najczęstszym błędem jest założenie kołnierza standardowego na pokrycie o wysokim profilu. Efekt pojawia się po pierwszej zimie: woda z roztopów wciska się pod obróbkę, moczy wełnę mineralną, a po kilku tygodniach na suficie pod oknem pojawia się żółta plama. Naprawa wymaga demontażu okna i ponownego montażu z właściwym kołnierzem koszt trzykrotnie wyższy niż prawidłowy dobór na początku.

Drugi częsty błąd to uszkodzenie membrany dachowej podczas montażu. Przecięta membrana traci ciągłość, a woda, która przedostanie się pod pokrycie, zamiast spływać do rynny, wsiąka w ocieplenie. Rozwiązaniem jest łata z membrany zachodząca na uszkodzenie minimum 100 mm z każdej strony i sklejona taśmą butylową.

Trzeci błąd to rezygnacja z uszczelki piankowej między kołnierzem a blachą. Bez pianki blacha pracuje termicznie i odkształca połączenie, a po roku w miejscu styku pojawia się szczelina. Pianka kompensuje ruchy blachy i zachowuje szczelność niezależnie od temperatury.

Przegląd po sezonie zimowym

• Sprawdź uszczelki pod kątem pęknięć i utraty elastyczności.
• Oczyść fartuchy boczne z liści i gałązek, które blokują odpływ wody.
• Skontroluj mocowania kołnierza do ramy okna poluzowane wkręty dokręć.
• Sprawdź, czy obróbka blacharska nie odstaje od pokrycia.
• Przyjrzyj się ociepleniu wokół okna od strony poddasza mokra wełna oznacza nieszczelność.

Przegląd warto wykonać dwukrotnie w roku: wczesną wiosną po zejściu śniegu i jesienią przed pierwszymi mrozami. Wiosenna kontrola wykrywa uszkodzenia zimowe, jesienna pozwala przygotować dach na sezon śnieżny. Zaniedbanie przeglądu skraca żywotność kołnierza o 5-7 lat i naraża na kosztowne naprawy więźby dachowej.

Kiedy kołnierz wymaga wymiany

Wymiana kołnierza jest konieczna, gdy pojawią się widoczne pęknięcia powłoki lakierniczej, korozja punktowa albo utrata elastyczności uszczelek. Sygnałem ostrzegawczym jest również skrzypienie przy wietrze oznacza, że fartuchy nie przylegają do blachy i kołnierz wymaga regulacji lub wymiany.

Żywotność kołnierza zależy od materiału: aluminiowy zachowuje szczelność 25-30 lat, stalowy 15-20 lat. Po tym okresie warto zaplanować wymianę profilaktycznie, zanim pojawią się przecieki. Koszt kołnierza to ułamek ceny okna i pokrycia dachowego, a brak wymiany może skutkować koniecznością remontu całego dachu.

Checklist przed zakupem

• Pokrycie dachowe: zmierz wysokość fali blachy trapezowej lub blachodachówki.
• Kąt nachylenia: upewnij się, że mieści się w zakresie 15°-90°.
• Model okna: sprawdź serię i rozmiar z tabliczki znamionowej.
• Kompatybilność: porównaj kod producenta kołnierza z oknem.
• Membrana dachowa: sprawdź, czy jest ciągła i nieuszkodzona.

Standardy i normy

Kołnierze uszczelniające do okien dachowych powinny spełniać wymagania normy PN-EN 14351-1 dotyczącej okien i drzwi zewnętrznych oraz wytycznych producenta dotyczących montażu w pokryciach profilowanych. Szczelność połączenia okna z dachem reguluje również Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), w zakresie ochrony przed wodą opadową i zawilgoceniem.

Przy doborze kołnierza warto skonsultować się z doradcą technicznym, który zweryfikuje zgodność wybranego wariantu z pokryciem, modelem okna i kątem nachylenia połaci. Wystarczy przesłać wymiary pokrycia, kod rozmiarowy okna (np. CK02, MK06, FK08) oraz kąt dachu na tej podstawie dobierany jest właściwy kołnierz wraz z instrukcją montażu dopasowaną do konkretnego profilu blachy.

Źródła danych i norm: PN-EN 14351-1 (norma dotycząca okien i drzwi), Rozporządzenie Ministra Rozwoju i Technologii z 2022 r. w sprawie Warunków Technicznych (Dz.U. 2022 poz. 1225), instrukcje montażowe producentów okien dachowych oraz katalogi techniczne blach trapezowych (T-6 do T-55).
