Stropodach Zielony Odwrócony: nośność i warstwy

Stropodach zielony odwrócony to układ konstrukcyjny, w którym termoizolacja układana jest ponad warstwą hydroizolacji, a na tym układzie powstaje zielona pokrywa. Ten artykuł skupi się na trzech kluczowych wątkach: dokładnym rozkładzie warstw i ich funkcjach, zasadach zabezpieczenia hydroizolacji gdy leży pod izolacją oraz praktykach klejenia i mocowania termoizolacji. Trzeci wątek dotyczy nośności konstrukcji i konsekwencji projektowych przy wprowadzaniu zieleni na stropodach.

• Warstwy stropodachu odwróconego: układ i funkcje
• Hydroizolacja pod izolacją w stropodachu odwróconym
• Klejenie termoizolacji na stropodachu odwróconym
• Nośność konstrukcji a zielony stropodach
• Odprowadzanie wody i gospodarka wilgotności w stropodachu
• Wybór roślin i wymagania pielęgnacyjne zieleni na stropodachu
• Różnice między zielonym a odwróconym dachem i ich konsekwencje projektowe
• Stropodach Zielony Odwrócony — Pytania i odpowiedzi

Na początku podam konkretne liczby i porównania, które pomogą podjąć decyzje projektowe: przykładowe masy warstw, grubości termoizolacji dla różnych wartości U, orientacyjne koszty materiałów i robocizny. W tekście znajdziesz też listę krok po kroku, tabelę obciążeń oraz wykres porównujący koszty komponentów. Wszystko napisane z myślą o inżynierze, projektancie i inwestorze, który chce zrozumieć konsekwencje wyborów.

Stawiam na konkret: liczby, jednostki i realne zalecenia. Będę używać prostego języka, ale nie będę upraszczać tam, gdzie potrzebna jest precyzja. Jeśli zależy Ci na szybkich wartościach, zwróć uwagę na pogrubione liczby — to one zwykle decydują o opłacalności rozwiązania.

Warstwy stropodachu odwróconego: układ i funkcje

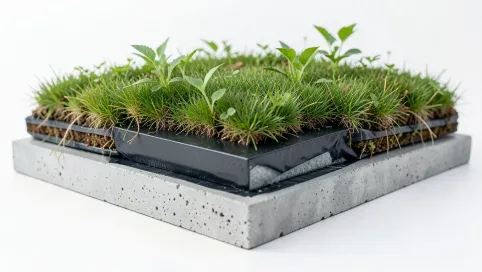

Podstawowy układ stropodachu odwróconego od góry: warstwa roślinna, podłoże uprawne, warstwa filtracyjna, drenaż/warstwa retencyjna, warstwa ochronna/protekcyjna, termoizolacja (najczęściej XPS), hydroizolacja, płyta nośna. Każda z tych warstw ma jasno określoną funkcję: podłoże odżywia rośliny i magazynuje wodę, drenaż odprowadza nadmiar, a termoizolacja chroni hydroizolację przed uszkodzeniami mechanicznymi i termicznymi. Układ ten zmienia priorytety projektowe: hydroizolacja musi być trwała i dostęp do niej po wykonaniu dachu jest utrudniony.

Zobacz także: Współczynnik Spływu Dach Zielony

Głębie warstw i ich parametry zależą od typu zieleni: ekstensywna sedumowa zwykle 50–120 mm podłoża, nośność pełna około 80–200 kg/m2 przy nasyceniu; intensywna użytkowa ponad 200 mm, masa nasycona może przekraczać 400–800 kg/m2. Warstwa drenażowa ma typowo 20–60 mm aktywnej grubości przy matach drenażowych lub 50–100 mm przy stosowaniu kruszyw i geokompozytów. Filtracja z geowłókniny 120–300 g/m2 zapobiega migracji drobnego materiału.

Wybór materiałów dla warstw ochronnych i drenażowych wpływa na trwałość dachu. Drenaż geokompozytowy o przepustowości konstruktorskiej 2–10 l/s/m zapewnia szybszy odpływ przy punktowych wylotach, podczas gdy maty z granulatem zatrzymują więcej wody. Termoizolacja powinna mieć niską nasiąkliwość: XPS o λ ≈ 0,033–0,036 W/(m·K) i wytrzymałości na ściskanie od 200 do 700 kPa to standard. EPS można stosować jedynie przy odpowiednim zabezpieczeniu przed wilgocią.

Instalacja krok po kroku

Zobacz także: Dach zielony przekrój: warstwy i detale

Oto uproszczona lista montażu stropodachu odwróconego w kolejności robót. Lista zakłada przygotowaną płytę nośną i projekt konstrukcyjny zatwierdzony przez projektanta. Zalecam traktować liczby orientacyjnie, a szczegóły sprawdzić z dokumentacją techniczną materiałów i obliczeniami konstrukcyjnymi.

• Przygotowanie płyty: oczyszczenie, ewentualne wyrównanie i montaż odpływów.
• Wykonanie hydroizolacji (zabezpieczenie krawędzi i przejść oraz test szczelności).
• Ułożenie termoizolacji (XPS) — na sucho, klejone lub mechanicznie mocowane zależnie od projektu.
• Warstwa ochronna: geowłóknina i/lub mata separacyjna, montaż drenażu i warstwy retencyjnej.
• Podłoże uprawne, sadzenie roślin lub układanie mat roślinnych, uruchomienie nawadniania i zabezpieczeń przeciwerozyjnych.

Hydroizolacja pod izolacją w stropodachu odwróconym

Gdy hydroizolacja znajduje się pod izolacją, jej trwałość i odporność na penetrację korzeni stają się krytyczne, ponieważ demontaż warstw nad nią jest kosztowny. W praktyce projektowej najlepsze są systemy hydroizolacyjne o udokumentowanej odporności korzeniowej lub membrany z dodatkowymi powłokami przeciwko penetracji. Wybór technologii zależy od dostępu serwisowego, typu zieleni i planowanej eksploatacji dachu.

Popularne rozwiązania to zgrzewalne membrany bitumiczne zmodyfikowane (MMA), jednowarstwowe folie EPDM lub PVC oraz powłoki poliuretanowe o dużej przyczepności. Ceny samych materiałów hydroizolacyjnych w Polsce wahają się orientacyjnie: membrany bitumiczne 30–70 zł/m2, folie EPDM/PVC 60–140 zł/m2, powłoki lupiny ciekłe 50–120 zł/m2, bez robocizny. Do tego dochodzi koszt zabezpieczeń i wyprowadzeń odwadniających.

Detale krytyczne dla szczelności to staranne wykonanie kołnierzy przy przejściach instalacyjnych, zespołów przyściennych i miejsc podłączania odpływów. Zalecane zachodzenie pasów hydroizolacji to 8–12 cm przy membranach zgrzewanych; przy systemach płynnych stosuje się przekroczenia zgodne z kartami technicznymi. Test szczelności przed nałożeniem termoizolacji — np. próba zalewowa lub testy ultradźwiękowe — zmniejszają ryzyko późniejszych napraw.

Z punktu widzenia stropodachu odwróconego ważna jest kompatybilność hydroizolacji z materiałami, które ją zasypują lub obciążają. Nie każda powłoka toleruje mechaniczne mocowania przez warstwę izolacji, a niektóre kleje do termoizolacji reagują chemicznie z membranami bitumicznymi. Należy stosować rozwiązania opisane w aprobacie technicznej i w instrukcji producenta.

Klejenie termoizolacji na stropodachu odwróconym

Klejenie termoizolacji na hydroizolacji w stropodachu odwróconym bywa potrzebne, gdy chcemy zapobiec przesuwaniu się płyt izolacyjnych albo uniknąć zbyt dużej liczby łączników mechanicznych. Do klejenia stosuje się kleje poliuretanowe, kleje bitumiczne w postaci mas lub masy zaprawowe dostosowane do rodzaju płyty. Wybór metody klejenia zależy od materiału hydroizolacji, grubości izolacji oraz warunków klimatycznych podczas montażu.

Orientacyjne zużycie kleju: kleje bitumiczne 1,5–3 kg/m2 przy nanoszeniu pełnopowierzchniowym; kleje poliuretanowe piana w kartuszu dają 0,2–0,6 kg/m2 w zależności od techniki nanoszenia. Przykładowo, przy 100 m2 i zastosowaniu kleju bitumicznego potrzebujemy około 150–300 kg masy, czyli 6–12 opakowań po 25 kg. To przybliżone wartości — zawsze sprawdź wydajność z karty technicznej produktu.

Mechaniczne mocowanie pozostaje konieczne przy dużych odkształceniach, przy dużych grubościach płyt lub na dachach narażonych na silne wiatry. Typowo projektuje się 3–6 łączników na m2 przy płytach XPS o grubości 100–200 mm; przy ekspozycji wiatrowej liczba ta może rosnąć. Każde przejście kotwy przez hydroizolację musi być szczegółowo uszczelnione i przyjęte w projekcie, ponieważ kotwy są miejscami potencjalnych nieszczelności.

Proces klejenia krok po kroku: przygotowanie i oczyszczenie powierzchni, kontrola temperatury i wilgotności, nanoszenie kleju z zachowaniem zaleconych przerw technologicznych, docisk płyt do osiągnięcia pełnego kontaktu oraz zabezpieczenie krawędzi przed przenikaniem wody. Czas technologiczny wiązania zależy od temperatury i wilgotności; często wymaga 24–72 godzin zanim można położyć kolejne warstwy drenażowe.

Nośność konstrukcji a zielony stropodach

Nośność stropodachu to kwestia, od której zależą granice tego, co można zaprojektować na dachu. Obciążenia stałe (masa własna warstw) i użytkowe (serwis, śnieg, woda) powinny być policzone sumarycznie. Dla przykładu: stropodach z ekstensywną warstwą sedum o głębokości 80 mm może mieć masę nasyconą około 120–200 kg/m2, natomiast stropodach intensywny z 300 mm podłoża osiągnie 300–700 kg/m2.

Poniższa tabela zawiera orientacyjne masy warstw i obciążenia na m2, użyteczne do szybkiego oszacowania zapotrzebowania konstrukcyjnego. Wartości są uśrednione i służą do wstępnej analizy; projekt konstrukcyjny wymaga obliczeń zgodnych z normami i warunkiem nośności.

Aby przeliczyć masę na kN/m2, dzielimy przez ~102 kg/kN, czyli 100 kg/m2 ≈ 0,98 kN/m2. W praktycznej inżynierii przy projektowaniu przyjmuje się zapas bezpieczeństwa i uwzględnia zmienne obciążenia; projektant może wymagających minimalnego zapasu nośności rzędu 20–50% ponad wartość obliczeniową. Przykład: dach 200 m2 z obciążeniem nasyconym 150 kg/m2 to dodatkowe 30 000 kg = 294 kN całkowitej siły.

Jeśli istnieje niewielki zapas nośności, rozwiązania alternatywne to redukcja głębokości podłoża, zastosowanie lżejszych kompozytów drenażowych, lekkich substratów o niższej gęstości (np. z perlitu) lub rozłożenie obciążeń za pomocą płyt rozdzielczych. Każda ingerencja w ciężar dachu powinna być uzgodniona z konstruktorem i uwzględniona w dokumentacji technicznej.

Odprowadzanie wody i gospodarka wilgotności w stropodachu

Kontrola wody na stropodachu zielonym to równowaga między retencją dla roślin a skutecznym odpływem nadmiaru. Niewłaściwa gospodarka wilgoci prowadzi do przeciążenia konstrukcji, przemarzania warstw oraz degradacji hydroizolacji. Minimalny spadek dachu powinien wynosić 1–2% przy dachach płaskich; tam, gdzie można osiągnąć 3–5%, ryzyko stagnacji wody jest znacząco mniejsze.

Warstwa retencyjna przechowuje wodę dostępna dla roślin; jej pojemność zwykle mieści się w zakresie 2–25 l/m2 w zależności od systemu. Drenaż geokompozytowy o aktywnej grubości 20–50 mm może przekazywać piku opadu do punktów odprowadzenia, a jednocześnie zatrzymać część wody w celu obniżenia spływu. Przy projektowaniu warto zastosować dodatkowe przelewy bezpieczeństwa i przeliczyć maksymalny natężenie odpływu przy najsilniejszym, lokalnym opadzie.

Odpływy i przelewy powinny być zaprojektowane z uwzględnieniem powierzchni dachu: typowo jedno główne odprowadzenie na 100–300 m2 przy niewielkich spadkach, choć dokładne rozstawienie zależy od topografii dachu. Średnica istniejących przewodów i kratownic należy dopasować do obliczonego przepływu; jako przykład, odpływ o średnicy 100 mm przeniesie przy swobodnym spływie kilkadziesiąt litrów na minutę w zależności od różnicy poziomów.

W sezonie wegetacyjnym potrzeby nawadniania zależą od rodzaju roślinności i głębokości podłoża; sedum potrzebuje minimalnego wsparcia i latem może zużywać 1–5 l/m2/dobę w najgorętsze dni. Systemy nawadniania kroplowego z automatycznym sterowaniem ułatwiają utrzymanie, a urządzenia pomiarowe wilgotności pomagają zoptymalizować zużycie wody.

Wybór roślin i wymagania pielęgnacyjne zieleni na stropodachu

Dobór roślin to decyzja balansująca estetykę, masę i utrzymanie. Dla stropodachów ekstensywnych standardem są mieszanki sedum i sukulentów, które tolerują cienkie podłoże 50–120 mm i niewielkie nawodnienie. Mieszanki traw i bylin zalecane są przy podłożach 100–200 mm, a drzewa i krzewy wymagają głębszego podłoża, drenażu i dodatkowego obciążenia oraz dostępu do podlewania — mówimy tu o głębokości >300 mm.

Podłoże do dachów zielonych różni się od zwykłej ziemi ogrodowej: jest lekkie, przepuszczalne i ma specyficzną frakcję kruszywa. Typowa gęstość objętościowa suchego podłoża zielonego to 900–1 300 kg/m3; zatem podłoże 0,08 m (80 mm) to suche obciążenie około 72–104 kg/m2. Przy nasyceniu woda może zwiększyć tę masę o kolejne 30–80 kg/m2 w zależności od składu.

Pielęgnacja to zabiegi sezonowe: inspekcja raz na miesiąc w sezonie wegetacyjnym, usuwanie chwastów 1–2 razy do roku, nawożenie startowe i coroczne aplikacje o niskim stężeniu (np. NPK o niskim udziale azotu, 5–15 g/m2 rocznie). Sadzenie z zastosowaniem mat gotowych (rolki sedum) przyspiesza pokrycie i zmniejsza koszty pielęgnacji przy instalacji; cena maty sedum orientacyjnie 60–180 zł/m2, natomiast sadzonki w doniczkach to niższy koszt materiałowy, ale większa robocizna.

Różnice między zielonym a odwróconym dachem i ich konsekwencje projektowe

Zielony dach to pojęcie funkcjonalne: oznacza obecność roślinności na dachu. Odwrócony dach to pojęcie konstrukcyjne i wykonawcze: termoizolacja znajduje się powyżej hydroizolacji. Obie koncepcje często występują razem, ale nie muszą: można mieć dach zielony na układzie tradycyjnym, choć układ odwrócony daje korzyści związane z ochroną membrany i trwałością systemu.

Konsekwencje projektowe są istotne: gdy planujemy zielony dach, odwrócony układ zmniejsza ryzyko mechanicznego uszkodzenia hydroizolacji przez kopnięcia, roboty ogrodnicze lub zmiany temperatury. Odwrócony dach ułatwia także późniejsze zabudowy i montaż warstw pływających, ale komplikuje mocowanie elementów prowadzących — wymaga albo klejenia, albo systemowych kotew ze szczegółowym uszczelnieniem.

Wybór układu zależy od dostępnej nośności, oczekiwanego użytkowania i budżetu. Przykładowo, jeśli konstrukcja pozwala na dodatkowe 120 kg/m2, można zaplanować ekstensywne pokrycie sedum z podłożem 80–100 mm. Gdy dopuszczalna masa to 400 kg/m2, możliwe stają się strefy użytkowe z podłożem 200–400 mm i nawet nasadzenia krzewów. Koszt instalacji rośnie wprost proporcjonalnie do głębokości podłoża i prac związanych z odwodnieniem.

Decyzje projektowe trzeba podejmować w oparciu o obliczenia inżynierskie i analizę kosztów. W tekście podałem orientacyjne liczby i przykładowe wartości, które warto zweryfikować na etapie projektu budowlanego. To one decydują, czy wybierzemy lekki system sedum, czy ciężką, intensywną przestrzeń ogrodową na dachu.

Stropodach Zielony Odwrócony — Pytania i odpowiedzi

• Pytanie: Czym różni się dach zielony od dachu odwrócony i dlaczego te pojęcia warto rozróżniać?

  Odpowiedź: Dach zielony odnosi się do roślinności na konstrukcji dachu. Dach odwrócony to układ warstw, w którym warstwa hydroizolacyjna i ochronna znajdują się powyżej warstwy izolacji, co wpływa na ochronę i nośność. Oba pojęcia nie są synonimami; rozróżnienie jest kluczowe dla projektowania, wykonywania i utrzymania konstrukcji.

• Pytanie: Jakie są typowe warstwy w stropodachu odwróconym z zielenią?

  Odpowiedź: Warstwy mogą obejmować: hydroizolację pod izolacją, warstwę ochronną, izolację termiczną, warstwę nośną, warstwę drenażową i medium roślinne. W odwróconym układzie hydroizolacja znajduje się powyżej izolacji, co zabezpiecza ją przed uszkodzeniami i wilgocią.

• Pytanie: Które elementy wpływają na nośność i trwałość stropodachu z zielenią?

  Odpowiedź: Nośność, systemy odwodnienia, sposób mocowania termoizolacji, rodzaj roślinności (intensywna vs ekstensywna) oraz gospodarka wodna. Zielony na stropodachu wymaga odpowiedniej konstrukcji nośnej i zabezpieczeń przed przeciekami oraz nadmiernym obciążeniem.

• Pytanie: Jakie są kluczowe wyzwania projektowe i utrzymaniowe dla stropodachu zielonego odwróconego?

  Odpowiedź: Najważniejsze wyzwania to nośność, odprowadzanie wody, nawodnienie, dobór materiałów oraz pielęgnacja roślin. Właściwe dopasowanie układu warstw i systemów utrzymaniowych minimalizuje problemy związane z wilgocią, mrozem i utrzymaniem roślinności.
