Jak ułożyć warstwy stropodachu zielonego, by dach oddychał i nie przeciekał?

Kolejność warstw na stropodachach ekstensywnych i intensywnych

Prawidłowy układ warstw stropodachu zielonego to nie kwestia widzimisię projektanta, lecz fizyki budowli. Każda warstwa pełni ściśle określoną funkcję, a jej pominięcie lub zamiana kolejności skutkuje zalewaniem, gniciem korzeni albo utratą izolacyjności w ciągu kilku sezonów. Od dołu konstrukcja wygląda następująco: strop, paroizolacja, termoizolacja, hydroizolacja, warstwa ochronna (ochrona przed uszkodzeniami mechanicznymi), warstwa drenażowa, geowłóknina filtracyjna, substrat, rośliny. W wariancie odwróconym kolejność ulega zmianie, ale w klasycznym stropodachu zielonym powyższy porządek obowiązuje niezmiennie od dekad.

• Kolejność warstw na stropodachach ekstensywnych i intensywnych
• Grubość substratu i drenażu pod konkretne rośliny
• Najczęstsze błędy w układzie warstw na stropodachu zielonym

Paroizolacja blokuje migrację pary wodnej z wnętrza budynku do warstw dachowych. Bez niej wilgoć skrapla się w termoizolacji, obniżając jej parametry cieplne nawet o 40%. Folia o grubości minimum 0,2 mm, układana z zakładkami 10 cm i klejona na zakładach, stanowi pierwszą barierę. Na niej spoczywa termoizolacja, najczęściej XPS (polistyren ekstrudowany) o wytrzymałości na ściskanie ≥300 kPa, bo podłoże musi przenieść obciążenie nawet 1000 kg/m² w wariancie intensywnym.

Hydroizolacja to serce całego systemu. Membrany EPDM, folie PVC lub papy modyfikowane SBS tworzą szczelną nieckę, której zadaniem jest powstrzymanie wody przed dotarciem do stropu. Norma PN-EN 13956 reguluje wymagania dla tych wyrobów, a producenci klasyfikują je według klasy wodoszczelności W1. Warto pamiętać, że żywotność hydroizolacji pod dachem zielonym rośnie dwu-, a nawet trzykrotnie w porównaniu z dachem klasycznym, ponieważ roślinność i substrat chronią ją przed promieniowaniem UV i skokami temperatury.

Bezpośrednio na hydroizolacji leży warstwa ochronna, najczęściej geowłóknina polipropylenowa o gramaturze 200-300 g/m² lub mata z gumy recyklingowej. Chroni membranę przed przebiciem przez ostre krawędzie drenażu i ciężar substratu. Następnie wchodzi warstwa drenażowa, odpowiedzialna za odprowadzenie nadmiaru wody i napowietrzenie korzeni. W wariancie ekstensywnym wystarczy mata kubełkowa z tworzywa o wysokości 2-3 cm. W intensywnym sprawdzają się płyty z recyklingowanego polietylenu o wysokości 4-6 cm lub warstwy żwirowe.

Geowłóknina filtracyjna oddziela drenaż od substratu, przepuszczając wodę, lecz zatrzymując drobne cząsteczki gleby. Bez niej substrat po trzech, czterech latach zamuli drenaż i zacznie tworzyć zastoiska wodne. Najczęściej stosuje się włókninę o gramaturze 120-150 g/m². Na niej spoczywa już samo podłoże uprawne: w ekstensywnym substrat mineralno-organiczny o grubości 8-10 cm i masie nasyconej 70-170 kg/m², w intensywnym mieszanka o grubości powyżej 20 cm, potrafiąca ważyć po nawodnieniu nawet 1000 kg/m².

Ostatnią warstwę stanowi roślinność. W ekstensywnym sadzi się rozchodniki, rojnik, kostrzewę i mchy, które świetnie radzą sobie z suszą. Intensywny dopuszcza trawniki, krzewy, a nawet niewysokie drzewa, ale wymaga wtedy stropu o rezerwie nośności minimum 500 kg/m². Tak ułożony dach zielony zachowuje pełną funkcjonalność przez 30-50 lat, o ile kolejność warstw pozostaje niezakłócona i żadna z nich nie zostanie potraktowana jako zbędna.

Różnice w kolejności warstw w systemie odwróconym

W stropodachu odwróconym termoizolacja XPS leży powyżej hydroizolacji, a cały układ roślinny spoczywa na izolacji termicznej. Woda przesiąka przez szczeliny między płytami XPS, dlatego system wymaga warstwy balastowej (żwir lub płyty betonowe) dociążającej izolację. Z punktu widzenia hydroizolacji to rozwiązanie bezpieczne, bo membrana nie jest narażona na przebicie, ale pojawia się problem zimowego unoszenia płyt XPS (tzw. efekt Jacka), przez co producenci zalecają dodatkowe kotwienie lub stosowanie XPS z fakturą antypoślizgową.

Konsekwencją takiej kolejności jest też brak możliwości zastosowania pełnej gamy substratów organicznych. Rośliny intensywne nie poradzą sobie na ograniczonej grubości podłoża, jakie można ułożyć nad XPS-em bez ryzyka przesuwania warstw. Dlatego system odwrócony sprawdza się niemal wyłącznie w wariancie ekstensywnym, a jego zastosowanie na garażach podziemnych lub stropach o ograniczonej nośności bywa ryzykowne bez dokładnej analizy.

Schemat warstw w formie porównania

Grubość substratu i drenażu pod konkretne rośliny

Grubość substratu wynika nie z kaprysu projektanta, lecz z biologii roślin. System korzeniowy rozchodnika sięga 5-7 cm, lawendy wąskolistnej 15-20 cm, a irgi poziomej nawet 30 cm. Im głębiej sięga korzeń, tym większa rezerwa wody i składników odżywczych, a zatem grubsza warstwa podłoża. W ekstensywnym standard to 8-10 cm dla samych rozchodników, 12-15 cm dla mieszanek z lawendą i macierzanką. W intensywnym startuje się od 20 cm, a przy trawniku lub krzewach ozdobnych osiąga 40-50 cm.

Masa nasyconego substratu rośnie proporcjonalnie do grubości. Substrat ekstensywny o grubości 10 cm waży około 120-150 kg/m² w stanie pełnego nasycenia wodą. Substrat intensywny 30 cm potrafi osiągnąć 450 kg/m², a z roślinnością i drenażem łączne obciążenie przekracza 600 kg/m². Projektant musi to uwzględnić w obliczeniach statycznych zgodnie z Eurokodem 1 (PN-EN 1991-1-1), gdzie wartość charakterystyczna obciążenia użytkowego obejmuje wszystkie warstwy balastu.

Drenaż reguluje stosunek wody i powietrza w strefie korzeniowej. Mata kubełkowa o wysokości 2 cm i pojemności wodnej 5-7 l/m² w zupełności wystarcza pod rozchodniki. Pod intensywną roślinność wchodzą płyty retencyjne o wysokości 4-6 cm i pojemności 15-25 l/m², które oddają wodę kapilarnie w górę do substratu. Kluczowy parametr to zdolność drenażu w płaszczyźnie, wyrażana w l/(m·s), mierzona zgodnie z PN-EN 13252.

Dobór substratu wpływa też na zdolność retencyjną całego dachu. Substrat mineralny z dodatkiem kompostu (20-30% objętości) potrafi zmagazynować 35-50% wody opadowej w porach. Dach ekstensywny na 100 m² pochłania w ciągu jednej ulewy od 1500 do 3000 litrów wody, odciążając kanalizację burzową miasta. Redukcja szczytowego spływu sięga 70-80% w porównaniu z dachem klasycznym, co w kontekście zmian klimatu i rosnących opadów nawalnych ma wymierną wartość ekonomiczną.

Skład substratu różni się zasadniczo od zwykłej ziemi ogrodowej. Zawiera keramzyt, perlit, lawę wulkaniczną, grys, kompost i torf w odpowiednich proporcjach. pH stabilizuje się w przedziale 6,5-7,5, a porowatość ogólna przekracza 50%. Taka struktura zapewnia korzeniom dostęp do tlenu, bo zbyt zwięzłe podłoże prowadzi do zagniwania i rozwoju patogenów. Dlatego producenci oferują substraty certyfikowane wg wytycznych FLL (niemiecka norma branżowa dla dachów zielonych, stosowana powszechnie w Europie).

Tabela grubości i obciążeń

Najczęstsze błędy w układzie warstw na stropodachu zielonym

Pomijanie geowłókniny filtracyjnej to grzech pierworodny wielu realizacji. Wykonawca argumentuje oszczędnością, a po czterech latach substrat zamyka pory drenażu, woda stoi na powierzchni, rośliny gniją, a inwestor szuka przyczyny. Koszt wymiany drenażu wielokrotnie przewyższa zaoszczędzone na włókninie 5-8 zł/m².

Brak warstwy ochronnej między hydroizolacją a drenażem skutkuje przebiciem membrany ostrymi krawędziami maty kubełkowej lub grysu. Na budowie widać to rzadko, bo membrana pracuje pod obciążeniem, lecz po jednej zimie mogą pojawić się punktowe nieszczelności. Naprawa wymaga zdjęcia substratu i roślinności z całej połaci, co kosztuje 200-400 zł/m².

Źle dobrany spadek dachu prowadzi do zastojów wody. Poniżej 2° dach wymaga dodatkowego profilowania spadkowego, inaczej woda stoi w zagłębieniach i nasącza substrat powyżej jego pojemności kapilarnej. Efekt to zagniwanie, mech i utrata roślinności w miejscach podmokłych. Norma DIN 18531 dopuszcza minimalny spadek 2% dla dachów płaskich, ale dla dachów zielonych zaleca się 2-5°.

Zamiana kolejności paroizolacji i hydroizolacji w stropodachu wentylowanym to błąd koncepcyjny, który pojawia się przy remoncie budynków z lat 70. i 80. W takim dachu para migruje od dołu, więc warstwa paroszczelna musi leżeć od strony pomieszczenia. Gdy wykonawca kładzie folię od góry, skutek jest odwrotny: para skrapla się pod hydroizolacją i stopniowo niszczy strop.

Dobór roślin bez konsultacji z projektantem zieleni kończy się katastrofą. Brzoza, wierzba, sumak czy robinia mają system korzeniowy zdolny przebić folię o grubości 1,5 mm. Inwestorzy sadzają je z uwagi na szybki wzrost, a po trzech latach korzeń wnika w drenaż i blokuje odpływ. Lista zakazana obejmuje też gatunki o masywnych kłączach, jak bambus czy trawa pampasowa, które w wariancie intensywnym potrafią zniszczyć cały układ w ciągu pięciu sezonów.

Osadzenie wpustów bez progów spowalniających odpływ to kolejna klasyka. Woda opadowa spływa zbyt szybko, nie zdąży nawodnić substratu i roślinność cierpi w okresach suszy. Rozwiązaniem są progi o wysokości 3-5 cm umieszczane przy wpustach, które spowalniają odpływ do 50-70 l/(s·ha). Jednocześnie wpusty muszą mieć średnicę minimum DN 100, a ich rozmieszczenie powinno zapewniać obsługę nie więcej niż 300 m² powierzchni na jeden punkt.

Niedozwolone jest układanie warstw zielonego dachu na stropie bez wcześniejszej ekspertyzy konstruktora. Samowolne decyzje o dociążeniu rzędu 500-1000 kg/m² grożą przekroczeniem nośności i w skrajnych przypadkach katastrofą budowlaną. Sprawdzenie rezerwy nośności to pierwszy krok, nie ostatni.

Przed rozpoczęciem prac warto pobrać od projektanta szczegółowy rysunek przekroju warstwowego w skali 1:10. Bez tego wykonawca na budowie improwizuje, a improwizacja w układzie warstw stropodachu zielonego kończy się kosztownymi naprawami. Na rynku działają certyfikowani wykonawcy zrzeszeni w organizacjach branżowych, którzy znają detale i nie pomijają żadnej warstwy.

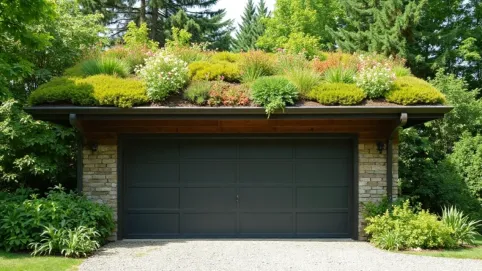

Jeśli planujesz ekstensywny dach na garażu, zacznij od sprawdzenia rezerwy nośności stropu i dostępności ekipy z referencjami. Jedna rozmowa z konstruktorem zaoszczędzi więcej niż dziesięć artykułów w internecie, bo każdy budynek ma indywidualne ograniczenia.

Źródła danych i norm: PN-EN 13956 (hydroizolacja), PN-EN 1991-1-1 (obciążenia), PN-EN 13252 (geosyntetyki drenażowe), wytyczne FLL dla dachów zielonych (fll.de), DIN 18531, ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), Program Mój Prąd i Stop Smog (nfosigw.gov.pl). Dane retencyjne opracowane na podstawie raportów opadowych IMGW-PIB (imgw.pl).
