Budujesz dach jednospadowy i martwisz się, czy krokwie wytrzymają pierwszy większy śnieg w Polsce? Zły rozstaw między nimi to prosta droga do ugięcia konstrukcji, a w najgorszym razie do poważnych kłopotów z bezpieczeństwem. W tym tekście rozłożę na czynniki pierwsze, dlaczego rozstaw krokwi musi być przemyślany, jak obliczyć go pod kątem obciążeń wiatrem i śniegiem, i podam konkretne tabele z przykładami - wszystko po to, byś sam ogarnął plan bez architekta, ale z głową.
- Dlaczego rozstaw krokwi decyduje o trwałości dachu jednospadowego
- Obciążenia wiatrem i śniegiem a rozstaw krokwi jednospadowego
- Wzory na rozstaw krokwi zależny od kąta nachylenia
- Tabele rozstawu i długości krokwi dla dachu jednospadowego
- Przykład: rozstaw krokwi przy kącie 32° i rzucie 5,5 m
- Długość krokwi bez podparcia a rozstaw na jednospadowym
- Unikaj łączenia krokwi - optymalny rozstaw 80-120 cm
- Pytania i odpowiedzi: Rozstaw krokwi na dachu jednospadowym
Dlaczego rozstaw krokwi decyduje o trwałości dachu jednospadowego
Rozstaw krokwi to serce konstrukcji dachu jednospadowego, bo od niego zależy, czy cały dach będzie stabilny pod ciężarem pokrycia i sił zewnętrznych. W dachach jednospadowych, opartych na jednej ścianie nośnej, krokwie pracują bez pośrednich podpór, więc zbyt duży odstęp powoduje ich nadmierne ugięcie. Norma PN-EN 1995-1-1 podkreśla, że minimalna szerokość krokwi to 50 mm, a grubość nie mniej niż 5 cm, ale rozstaw musi być dostosowany do rozpiętości. Przy standardowych 80-120 cm unikniesz mostkowania termicznego i oszczędzisz na materiałach. Zły wybór rozstawu skraca żywotność dachu nawet o połowę.
Ignorując rozstaw, ryzykujesz awarię - pamiętaj o strefach śniegowych w Polsce, gdzie dach musi znieść do 2 kN/m². Krokwie o długości powyżej 6 metrów wymagają rozstawu poniżej 90 cm, by nie przekroczyć granicy ugięcia L/300. To nie teoria: w 2023 roku po obfitych opadach w Małopolsce kilka dachów jednospadowych uległo uszkodzeniu właśnie przez zbyt rzadki rozstaw. Stabilność budynku zależy od tych decyzji na etapie projektu.
Konstrukcja dachu jednospadowego przenosi obciążenia poziome na ścianę szczytową, co potęguje znaczenie rozstawu. Im mniejszy odstęp, tym krótsze odcinki między krokwi a, co zmniejsza moment zginający. Drewno klasy C24, popularne w Polsce, wytrzymuje rozstaw do 120 cm przy rozpiętości 5 metrów. Zawsze sprawdzaj wilgotność drewna poniżej 18%, bo inaczej trwałość spada dramatycznie.
Ekonomia też gra rolę: optymalny rozstaw 80-100 cm minimalizuje zużycie drewna przy zachowaniu wytrzymałości. Dach jednospadowy na garażu czy altanie zyskuje na lekkości, ale bez poprawnego rozstawu traci na bezpieczeństwie. Projektanci zawsze zaczynają od analizy rozstawu, bo to podstawa reszty obliczeń.
Obciążenia wiatrem i śniegiem a rozstaw krokwi jednospadowego
Dach jednospadowy narażony jest na siły pionowe od śniegu i poziome od wiatru, co bezpośrednio wpływa na dobór rozstawu krokwi. W Polsce strefy śniegowe I-III narzucają obciążenie od 0,9 do 2,4 kN/m² według PN-EN 1991-1-3, więc przy rzucie 6 metrów rozstaw nie może przekroczyć 90 cm. Śnieg gromadzi się na nachyleniu poniżej 45°, zwiększając ciężar. Wiatr z kolei wywiera ssanie do 1,2 kN/m² na podłużnej krawędzi.
Przykład z życia: podczas orkanu w 2022 roku na Pomorzu dachy z rozstawem ponad 110 cm uginały się pod podmuchami, bo dłuższe krokwie falowały. Rozstaw 70-80 cm stabilizuje konstrukcję, rozkładając siły równomiernie. Podkład pod pokrycie, jak płyty OSB, dodatkowo usztywnia, ale nie zastąpi dobrego rozstawu.
- Strefa śniegowa I (północ): rozstaw max 100 cm przy 1 kN/m².
- Strefa II (centrum): 80-90 cm dla 1,4 kN/m².
- Strefa III (góry): poniżej 70 cm przy 2 kN/m².
Kombinacja wiatru i śniegu to najgorszy scenariusz - norma wymaga sumowania 0,6 z jednego i 0,4 z drugiego. Dla dachu jednospadowego skierowanego na południe rozstaw maleje o 10 cm w porównaniu do dwuspadowego. Zawsze dodaj czynnik bezpieczeństwa 1,35 dla ostatecznych obliczeń.
Sprawdź lokalne normy na mapach ITB - to ulga, gdy wiesz, że twój dach wytrzyma zimę bez stresu.

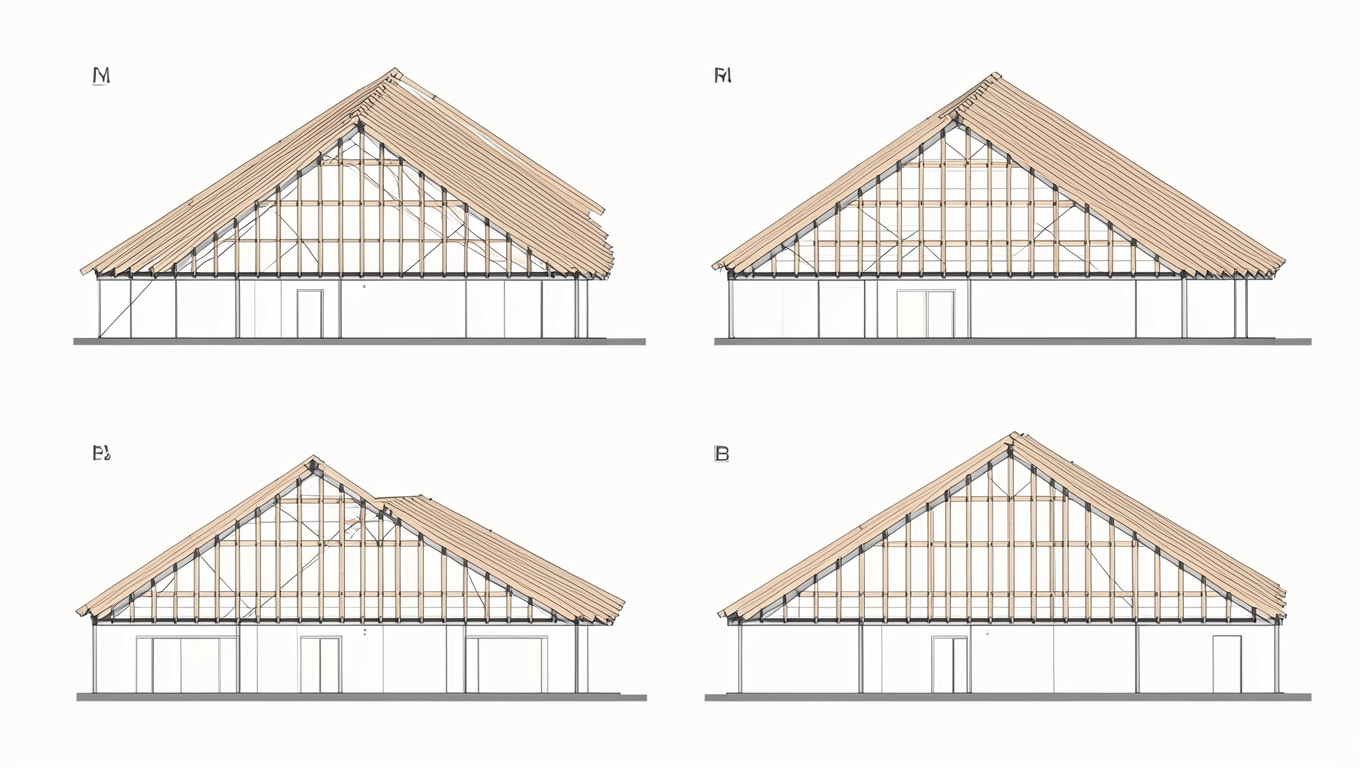

Wzory na rozstaw krokwi zależny od kąta nachylenia
Długość krokwi oblicza się wzorem L = R / cos(α), gdzie R to rzut poziomy, a α kąt nachylenia dachu. Rozstaw krokwi zależy od tej długości, bo dłuższe krokwie wymagają mniejszego odstępu, by uniknąć ugięcia. Dla kąta 30° mnożnik to ok. 1,15, co przy 5 metrach rzutu daje 5,77 m krokwi i rozstaw 80 cm. Norma PN-EN 1995-1-1 definiuje ugięcie maksymalne jako L/250-300.
Im mniejszy kąt nachylenia, tym dłuższe krokwie i węższy rozstaw - przy 15° mnożnik 1,035, ale śnieg zostaje dłużej. Wzór na rozstaw s = (obciążenie × L²) / (8 × moduł sprężystości × h³), uproszczony dla praktyki. Przy drewnie 5x15 cm rozstaw spada z 120 do 70 cm przy wzroście obciążenia o 50%.
Kąt nachylenia 15-45° typowy dla jednospadowego - powyżej 45° rozstaw rośnie do 120 cm dzięki lepszemu spływowi śniegu. Oblicz wstępny rozstaw mnożąc rzut przez tabelę mnożników, potem koryguj pod obciążenia. To pozwala zaplanować zakup drewna bez strat.
Praktyczne kroki do wzoru
- Zmierz rzut poziomy między ścianami.
- Określ kąt α za pomocą dalmierza lub aplikacji.
- Oblicz L = R / cos(α) w kalkulatorze.
- Dobierz rozstaw z tabeli pod L i obciążenia.
Tabele rozstawu i długości krokwi dla dachu jednospadowego
Tabele z norm ITB ułatwiają dobór: dla rozpiętości do 5 metrów i kąta 30-45° rozstaw 80-100 cm przy krokwiach 6-7 metrów. Przy obciążeniu 1,5 kN/m² szerokość krokwi 5 cm wystarcza dla odstępu 90 cm. Poniższa tabela pokazuje zależności.
| Kąt nachylenia (°) | Mnożnik długości | Rozstaw krokwi (cm) dla 5m rzutu | Max długość krokwi (m) |
|---|---|---|---|
| 15 | 1,035 | 70-90 | 6,5 |
| 30 | 1,155 | 80-100 | 7,0 |
| 45 | 1,414 | 90-120 | 8,0 |
Dla regionów górskich tabelę koryguj w dół o 10-20 cm. Krokwie o przekroju 5x20 cm pozwalają na szerszy rozstaw o 15 cm. Używaj tych danych jako bazy, potem weryfikuj z konstruktorem.
Tabela dla obciążeń: przy 2 kN/m² rozstaw max 75 cm niezależnie od kąta. To narzędzie, które budowlańcy trzymają w kieszeni na placu budowy.
Przykład: rozstaw krokwi przy kącie 32° i rzucie 5,5 m
Weźmy dach jednospadowy o kącie 32° i rzucie 5,5 metra. Długość krokwi L = 5,5 / cos(32°) ≈ 5,5 / 0,848 ≈ 6,485 metra. Przy obciążeniu strefy II (1,4 kN/m²) rozstaw optymalny to 85 cm dla krokwi 5x18 cm. To daje stabilność bez nadmiaru drewna.
Krok po kroku: zmierz rzut, oblicz cos(32°)=0,848, podziel i zaokrąglij w górę do 6,5 metra. Rozstaw 80-90 cm zapobiega ugięciu poniżej L/300, czyli ok. 21 mm. Wizualizuj: krokwie biegną od ściany niskiej do wysokiej, pokrywając 5,5 m poziomo.
Użyj kalkulatora online do cosinusa - oszczędzisz czas i błędy. Przy tym przykładzie zużyjesz o 20% mniej drewna niż przy rozstawie 60 cm.
W praktyce ten dach wytrzyma śnieg 50 cm bez drgnięcia. Dostosuj pod lokalne wiatry, dodając 5 cm do rozstawu na nizinach.
Długość krokwi bez podparcia a rozstaw na jednospadowym
Bez pośrednich słupków maksymalna długość krokwi to 7-8 metrów dla rozstawu 80 cm i drewna C24. Norma PN-EN 1995-1-1 limituje ugięcie do L/300, co przy 6 metrach daje rozstaw min 70 cm. Dłuższe odcinki wymagają grubszych krokwi lub węższego rozstawu.
Na dachu jednospadowym krokwie pracują jako belka swobodnie podparta, więc rozstaw maleje liniowo z długością. Przy 7 metrach wybierz 75 cm odstępu, by moduł bezwładności wystarczył. Unikaj długości powyżej 9 metrów bez obliczeń statycznych.
- Do 5 m: rozstaw 90-120 cm.
- 5-7 m: 80-100 cm.
- Powyżej 7 m: poniżej 80 cm z wzmocnieniem.
To podejście zapewnia ekonomię - mniej krokwi, ale solidniejsze. W jednospadowym brak krok więźby upraszcza, ale potęguje zależność od rozstawu.
Unikaj łączenia krokwi - optymalny rozstaw 80-120 cm
Łączenie krótkich fragmentów krokwi to pułapka - złącze na nakładkę pęka pod śniegiem, jak w przypadku dachu w Beskidach w 2024 roku. Kupuj całe belki 6-8 metrów, co pasuje do rozstawu 80-120 cm. Norma zabrania splicingu bez specjalistycznych okuć.
Optymalny rozstaw 80-120 cm równoważy koszty i wytrzymałość dla dachu jednospadowego. Przy 100 cm oszczędzisz 15-20% drewna w porównaniu do 60 cm, bez utraty stabilności. Zawsze impregnuj drewno, by wydłużyć trwałość do 50 lat.
Historia z podwórka: znajomy majsterkowicz połączył krokwie i po pierwszej zimie wymienił dach - strata czasu i pieniędzy. Trzymaj się całych elementów i standardowego rozstawu. Konsultacja z konstruktorem to inwestycja w spokój.
Podsumowując wybory: dla garażu 90 cm, dla domu 80-100 cm. To zakres z praktyki polskich norm, bezpieczny na lata.
Pytania i odpowiedzi: Rozstaw krokwi na dachu jednospadowym
Jaki jest optymalny rozstaw krokwi na dachu jednospadowym?
Optymalny rozstaw to zazwyczaj 60-90 cm, ale może sięgać do 120 cm w zależności od obciążeń, takich jak śnieg czy wiatr w twoim regionie. Dla dachów jednospadowych w Polsce, według norm PN-EN, trzymaj się 70-80 cm przy standardowych warunkach - to zapewnia stabilność bez nadmiernego zużycia drewna. Zawsze sprawdzaj tabelę dla swojej strefy śniegowej, bo za szeroki odstęp oznacza dłuższe krokwie i ryzyko ugięcia.
Jak rozstaw krokwi wpływa na długość i wytrzymałość konstrukcji?
Im większy rozstaw, tym dłuższe krokwie między murami, co zwiększa ich ugięcie pod obciążeniem. Na przykład przy rzucie 5,5 m i kącie 32 stopnie długość krokwi wynosi około 6,5 m (obliczasz to dzieląc rzut przez cosinus kąta). Przy rozstawie 90 cm potrzebujesz solidniejszych belek, by wytrzymały wiatr i śnieg - lepiej nie szaleć z szerokimi odstępami, bo dach jednospadowy lubi siły poziome.
Czy mogę łączyć krótkie kawałki drewna, żeby zrobić dłuższe krokwie?
Absolutnie nie - to prosta droga do awarii. Złącza pod obciążeniem pękają jako pierwsze, zwłaszcza pod śniegiem czy wichurą. Kupuj całe belki o odpowiedniej długości, nawet jeśli to oznacza mniejszy rozstaw krokwi i więcej pracy. Normy jasno mówią: zero skrótów w krokwiach nośnych.
Jakie minimalne wymiary powinny mieć krokwie i co brać pod uwagę przy doborze?
Krokwie muszą mieć minimum 50 mm szerokości i 5 cm grubości, ale dobór zależy od rozstawu, kąta dachu (15-45°) i obciążeń. Używaj tabel z mnożnikami: dla 30-45° to 1,15-1,25 razy rzut poziomy. W strefach o dużym śniegu idź w grubsze drewno i rozstaw 60-70 cm, by uniknąć problemów z izolacją czy pokryciem.
Dlaczego rozstaw krokwi jest kluczowy dla bezpieczeństwa dachu jednospadowego?
To podstawa stabilności - zły rozstaw sprawia, że dach ugina się pod śniegiem czy wiatrem, co grozi zawaleniem. Dach jednospadowy przenosi siły poziome na jedną ścianę, więc rozstaw musi równoważyć obciążenia statyczne i dynamiczne. Zawsze konsultuj z projektantem lub normami ITB, bo oszczędność na krokwiach kończy się remontem po pierwszej zimie.
