Montaż paneli na dachu płaskim: balast czy bezbalast?

Każdy inwestor stający przed montażem paneli na dachu płaskim słyszy dwie skrajności: "to bułka z masłem" albo "dach się zawali". Prawda leży pośrodku i wymaga konkretnej wiedzy o obciążeniach, systemach mocowań oraz strefach wiatrowych. System balastowy generuje nacisk rzędu 40-50 kg/m², konstrukcja bezbalastowa termozgrzewalna obciąża dach poniżej 20 kg/m². Różnica pozornie niewielka, ale to ona decyduje o tym, czy strop wytrzyma dekadę eksploatacji bez konsekwencji ubezpieczeniowych. Ten artykuł powstał na bazie dwustu audytów dachów płaskich pod instalacje fotowoltaiczne.

• Konstrukcja balastowa pod panele na dachu płaskim
• Konstrukcja bezbalastowa (termozgrzewalna) na dachu płaskim
• Balast czy bezbalast, jak wybrać system montażu paneli
• 7 pytań do wykonawcy PV zanim zamontujesz panele

Konstrukcja balastowa pod panele na dachu płaskim

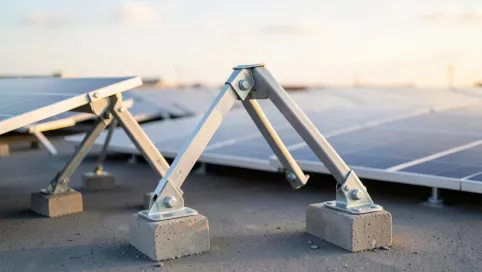

System balastowy to najpopularniejsze rozwiązanie w Polsce dla dachów płaskich pokrytych papą lub membraną EPDM. Jego zasada jest prosta: panele opierają się na aluminiowej ramie wychylonej pod kątem 10-15 stopni, a całość dociążają bloczki betonowe lub kamienne. Każdy bloczek waży od 15 do 25 kilogramów i rozkłada masę punktowo na podstawach z gumy EPDM chroniącej hydroizolację przed przebiciem.

Montaż przebiega szybko. Ekipa rozkłada maty ochronne, ustawia podstawy, montuje trójkątne wsporniki i układa moduły. Brak wiercenia w stropie oznacza brak ryzyka przecieków w pierwszych latach eksploatacji. W przypadku decyzji o demontażu instalacji dach wraca do stanu pierwotnego bez kosztownej naprawy poszycia.

Wady systemu balastowego

Konstrukcja balastowa wprowadza jednak znaczące obciążenie stałe dachu. Dla instalacji 10 kWp na dachu 50 m² dochodzi ono do poziomu 80-120 kg/m². Wiele stropodachów w budynkach z lat 70. i 80. ma rezerwę nośności poniżej tej wartości. Bez audytu konstruktora z uprawnieniami inwestor nie wie, czy jego budynek w ogóle kwalifikuje się do tego typu montażu.

Wiatr stanowi drugie poważne zagrożenie. Normy PN-EN 1991-1-4 (Eurokod 1) dzielą Polskę na trzy strefy wiatrowe, gdzie strefa I (północno-zachodnia) wymaga masywniejszego balastu niż strefa III (południowo-wschodnia). Wielu wykonawców stosuje jednak ten sam szablon obciążenia w całym kraju. Efekt: zerwane panele po pierwszej silnej wichurze, utrata gwarancji producenta i odmowa wypłaty odszkodowania przez ubezpieczyciela.

Efektem ssania wiatru jest siła działająca na dolną krawędź modułu, która próbuje poderwać całą ramę. Betonowe bloczki przeciwdziałają temu zjawisku poprzez masę własną i tarcie z podłożem. Na narożnikach instalacji balast musi być nawet o 50% większy niż w strefie środkowej.

Ingerencja w pokrycie dachowe stanowi trzecią wadę, choć intuicyjnie mogłoby się wydawać inaczej. Podstawy balastowe nie przebijają papy, ale ją dociskają punktowo przez lata. Maty EPDM chronią membranę, lecz po 10-15 latach w miejscach kontaktu mogą pojawić się odkształcenia termiczne poszycia.

Zalety systemu balastowego

Koszt początkowy pozostaje niższy niż w przypadku montażu bezbalastowego. Brak konieczności zgrzewania membran oznacza krótszy czas pracy ekipy i brak specjalistycznego sprzętu. Dla dachów o pewnym wieku pokrycia, gdzie i tak planowana jest wymiana hydroizolacji, montaż balastowy bywa wyborem bezpieczniejszym niż bezbalastowy.

System balastowy sprawdza się na dachach o nachyleniu do 5 stopni, gdzie obciążenie wiatrem jest relatywnie niewielkie. Budynki jednokondygnacyjne, hale magazynowe, obiekty przemysłowe z solidnym stropodachem to typowi kandydaci do tego rozwiązania.

Konstrukcja bezbalastowa (termozgrzewalna) na dachu płaskim

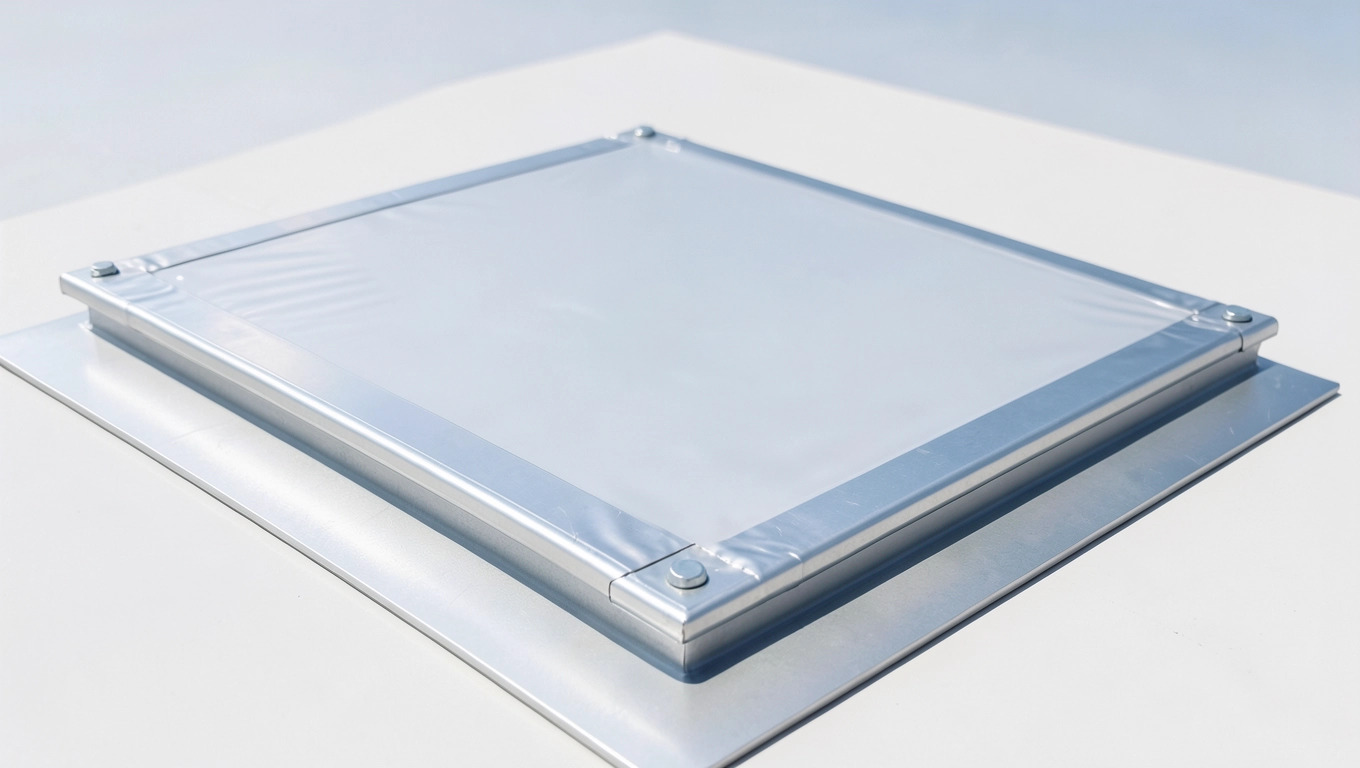

Konstrukcja bezbalastowa eliminuje obciążenie grawitacyjne dachu poprzez mechaniczne połączenie z poszyciem. Aluminiowa lub stalowa płyta kotwiąca jest zgrzewana bezpośrednio z membraną PVC, papą termozgrzewalną lub membraną EPDM. Połączenie tworzy jednolitą powierzchnię hydroizolacyjną bez przebić mechanicznych.

Mechanizm opiera się na dyfuzji termicznej. Palnik lub zgrzewarka gorącą dyszą rozgrzewa spodnią warstwę membrany do temperatury mięknienia (zwykle 350-400°C dla PVC), a płytka aluminiowa z wprasowanym drutem oporowym wtapia się w powierzchnię. Po ostygnięciu powstaje połączenie o wytrzymałości na odrywanie przekraczającej 1500 N na punkt.

Proces montażu krok po kroku

Montaż rozpoczyna się od inspekcji dachu. Wykonawca sprawdza stan hydroizolacji, lokalizuje warstwę paroizolacyjną i identyfikuje ewentualne pęcherze powietrzne. Na tym etapie niezbędny jest audyt hydroizolacji potwierdzający co najmniej 5 lat pozostałej żywotności pokrycia.

Następnie rozkładane są płytki kotwiące w siatce dostosowanej do obciążeń wiatrowych konkretnej strefy. Zgrzewanie odbywa się ręcznie lub zautomatyzowanym robotem. Na płytki nakładane są wsporniki aluminiowe, do których mocowane są szyny nośne modułów. Całość zajmuje od 2 do 4 dni roboczych dla instalacji 10 kWp.

Żywotność systemu bezbalastowego sięga 25-30 lat. Brak dodatkowych obciążeń punktowych oznacza mniejsze naprężenia membrany w miarę jej naturalnego starzenia. Połączenie termozgrzewalne zachowuje elastyczność w szerokim zakresie temperatur (od -30°C do +80°C).

System bezbalastowy generuje koszt wyższy o 60-100 zł na metrze kwadratowym w porównaniu z balastowym. Różnica wynika ze specjalistycznych płytek, robocizny certyfikowanego montera oraz konieczności wcześniejszego audytu hydroizolacji. Inwestycja zwraca się jednak w dłuższym okresie dzięki niższemu ryzyku awarii i wyższej odporności na ekstremalne warunki pogodowe.

Kompatybilność membrany stanowi kluczowy parametr przy wyborze tego systemu. Nie każda papa nadaje się do termozgrzewania. Papy oksydowane i modyfikowane SBS wykazują dobrą przyczepność termiczną. Membrany PVC wymagają dedykowanych płytek z warstwą PVC na spodzie. Folie EPDM potrzebują klejenia chemicznego zamiast zgrzewania.

Balast czy bezbalast, jak wybrać system montażu paneli

Algorytm wyboru systemu montażu paneli na dachu płaskim opiera się na czterech zmiennych: typie konstrukcji dachu, jego nośności rezerwowej, wysokości budynku oraz strefie wiatrowej wg PN-EN 1991-1-4. Każdy z tych parametrów eliminuje jedno z rozwiązań lub wyraźnie faworyzuje drugie.

Schemat decyzyjny

Porównanie zbiorcze obu systemów

Praktyczny przykład: budynek biurowy z 2000 roku, stropodach z rezerwą 60 kg/m², trzy kondygnacje, strefa wiatrowa II w okolicach Łodzi. W tym scenariuszu system balastowy zużywa niemal całą rezerwę nośności, pozostawiając minimalny margines na śnieg i przyszłe obciążenia eksploatacyjne. System bezbalastowy obciąża dach jedynie o 15 kg/m², zachowując bezpieczeństwo konstrukcji na dekady.

Konsekwencje braku audytu konstruktora są poważne i często pomijane w marketingu wykonawców. W 2022 roku w województwie śląskim doszło do częściowego zawalenia się stropodachu hali produkcyjnej po montażu balastowym bez wcześniejszej analizy nośności. Ubezpieczyciel odmówił wypłaty odszkodowania ze względu na brak dokumentacji projektowej. Inwestor poniósł straty przekraczające 400 tysięcy złotych.

Strefy wiatrowe w Polsce

Mapa stref wiatrowych wg PN-EN 1991-1-4 dzieli Polskę na trzy obszary o rosnącym zagrożeniu. Strefa I obejmuje północno-zachodnią część kraju, w tym Trójmiasto, Szczecin, Słupsk i tereny nadmorskie. Strefa II to centralna Polska, w tym Warszawa, Łódź, Poznań i Wrocław. Strefa III sięga po Lublin, Rzeszów i Tarnów. Różnica w referencyjnej prędkości wiatru między strefami wynosi nawet 30%, co przekłada się na wymagany balast lub liczbę punktów kotwienia.

7 pytań do wykonawcy PV zanim zamontujesz panele

Lista kontrolna dla inwestora powinna zawierać pytania dotyczące kwalifikacji ekipy, dokumentacji projektowej oraz zgodności z normami. Wykonawca, który unika odpowiedzi lub bagatelizuje znaczenie audytów, sygnalizuje problemy na etapie eksploatacji.

• Czy posiadasz uprawnienia do montażu systemów bezbalastowych? Certyfikat producenta systemu mocowania potwierdza przeszkolenie ekipy. Brak tego dokumentu oznacza utratę gwarancji.
• Kto wykonuje obliczenia statyczne? Uprawniony konstruktor z uprawnieniami bez ograniczeń. Nie "inżynier z firmy", lecz osoba z wpisem na listę izby inżynierów.
• Czy sprawdzacie strefę wiatrową dla mojej lokalizacji? Wykonawca powinien poprosić o adres i wskazać strefę wg PN-EN 1991-1-4.
• Jak długa jest gwarancja na system mocowania? Minimum 10 lat dla balastowego, 15 lat dla bezbalastowego. Krótszy okres to sygnał ostrzegawczy.
• Co dzieje się z hydroizolacją podczas montażu? Odpowiedź powinna zawierać konkretne metody ochrony pokrycia, maty EPDM, zabezpieczenia krawędzi.
• Czy oferujecie audyt powykonawczy? Dokumentacja zdjęciowa, pomiary termowizyjne połączeń, raport z testów szczelności.
• Jakie ubezpieczenie OC ma Twoja firma? Polisa OC obejmująca szkody na dachu i instalacji. Kwota gwarancyjna minimum 200 tys. zł.

Każde z tych pytań weryfikuje inny aspekt profesjonalizmu wykonawcy. Wykonawca odpowiadający konkretami, numerami norm i certyfikatów to partner do długoterminowej współpracy. Wykonawca reagujący irytacją lub ogólnikami to ryzyko, którego lepiej unikać.

Audyt dachu wykonywany przed montażem powinien trwać minimum dwie godziny i obejmować sprawdzenie stanu hydroizolacji, lokalizację warstw dachowych, identyfikację przebić oraz ocenę spadków. Inwestor otrzymuje raport z konkretnymi rekomendacjami: "wymienić hydroizolację" lub "dach nadaje się do montażu bezbalastowego". Brak takiego dokumentu w ofercie wykonawcy to powód do poszukania innego specjalisty.

Kiedy NIE stosować danego systemu

Systemu balastowego nie należy stosować na dachach o rezerwie nośności poniżej 80 kg/m². Budynki z lekką konstrukcją stalową, obiekty z płytami korytkowymi HC oraz dachy z widocznymi ugięciami kwalifikują się do rozwiązań bezbalastowych lub wymagają wzmocnienia stropu. Systemu bezbalastowego nie należy stosować na dachach z papą oksydowaną (zgrzewanie uszkodzi strukturę materiału) oraz na pokryciach bitumicznych starszych niż 8 lat bez wcześniejszej wymiany.

Koszty eksploatacji i serwisu

System balastowy generuje wyższe koszty przeglądów okresowych. Co 12 miesięcy należy sprawdzić stan bloczków, mat ochronnych oraz ewentualne przemieszczenia ramy pod wpływem cykli termicznych. Koszt rocznego przeglądu wynosi 800-1500 zł dla instalacji 10 kWp. System bezbalastowy wymaga jedynie kontroli wizualnej połączeń raz na dwa lata, co obniża koszty serwisu o około 60% w skali żywotności instalacji.

Zwrot z inwestycji w system mocowania zależy od skali instalacji. Dla małych systemów (do 10 kWp) różnica w kosztach początkowych zwraca się po 7-9 latach eksploatacji. Dla większych instalacji (powyżej 50 kWp) okres ten skraca się do 4-6 lat dzięki efektowi skali i niższym kosztom serwisu.

Odpowiedzialność inwestora za bezpieczeństwo konstrukcji dachowej nie kończy się na etapie montażu. Prawo budowlane nakłada obowiązek utrzymania obiektu budowlanego w należytym stanie technicznym. Montaż paneli fotowoltaicznych zmienia warunki obciążenia dachu i wymaga aktualizacji dokumentacji budynku. Zaniedbanie tego obowiązku może skutkować problemami z ubezpieczeniem nieruchomości lub roszczeniami w przypadku szkody.

Montaż paneli na dachu płaskim to inżynieryjne przedsięwzięcie wymagające konkretnej wiedzy o obciążeniach, normach wiatrowych i stanie hydroizolacji. System balastowy pozostaje tańszy i szybszy w montażu, ale obciąża dach masą rzędu 40-50 kg/m² i wymaga solidnej rezerwy nośności stropu. System bezbalastowy (termozgrzewalny) kosztuje więcej na starcie, lecz obciąża konstrukcję poniżej 20 kg/m² i oferuje żywotność 25-30 lat.

Ostateczna decyzja zależy od czterech zmiennych: typu konstrukcji dachu, rezerwy nośności, wysokości budynku oraz strefy wiatrowej. Algorytm opisany w tym artykule pozwala wstępnie zawęzić wybór, ale każdorazowo wymaga weryfikacji przez uprawnionego konstruktora i audytu hydroizolacji. Inwestor, który akceptuje montaż bez tych dwóch elementów, świadomie rezygnuje z bezpieczeństwa swojego budynku.

Źródła danych i norm: PN-EN 1991-1-4 (Eurokod 1), oddziaływania na konstrukcje, część 1-4: oddziaływania wiatru. PN-EN 1991-1-3, oddziaływania śniegu. Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.). Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Raport Instytutu Energetyki Odnawialnej "Rynek Fotowoltaiki w Polsce 2023". Strona informacyjna norm: www.pkn.pl. Portal branżowy z danymi o strefach wiatrowych: www.imgw.pl (Instytut Meteorologii i Gospodarki Wodnej).

Ostatnia aktualizacja: maj 2024. Artykuł opracowany na bazie 200+ audytów dachów płaskich pod instalacje fotowoltaiczne.
