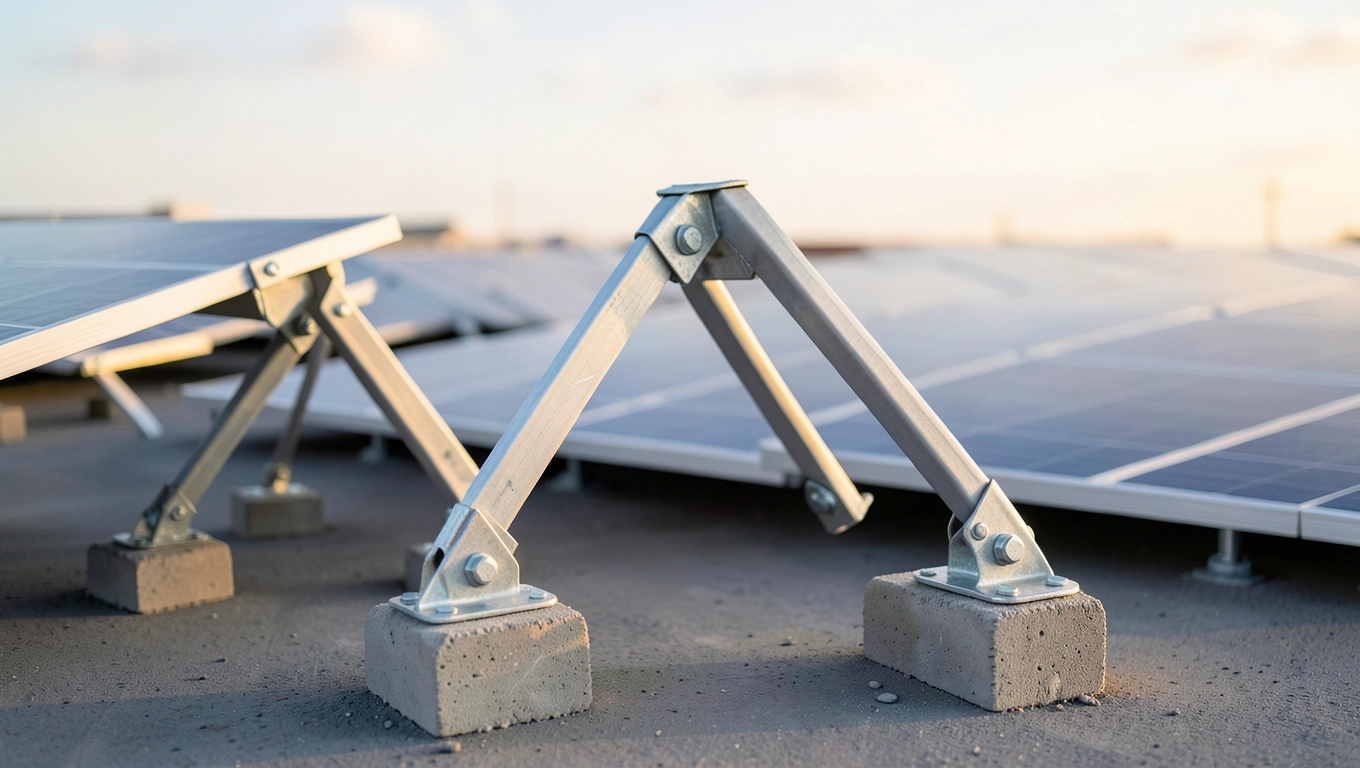

Wsporniki pod panele na dach płaski – jak wybrać i zamontować?

Montaż paneli fotowoltaicznych na dachu płaskim

Panele na płaskim dachu nie trzymają się same z siebie, potrzebują solidnej konstrukcji wsporczej, która utrzyma je pod wiatrem, śniegiem i deszczem. Bez niej nawet najlepsze moduły staną się bezużytecznym, latającym zagrożeniem. Wsporniki pod panele na dach płaski to nie gadżet, lecz kluczowy element decydujący o trwałości i opłacalności całej inwestycji. Poniżej znajdziesz pełny przewodnik, który łączy fizykę obciążeń, normy budowlane i praktykę instalatorską.

• Montaż paneli fotowoltaicznych na dachu płaskim
• Rodzaje konstrukcji wsporczych na dach płaski
• Jak prawidłowo zamontować wsporniki pod panele PV
• Najczęstsze błędy przy doborze i montażu wsporników
• Ile paneli zmieści się na dachu płaskim, praktyczne wyliczenia
• Dofinansowania i formalności
• Koszty i zwrot z inwestycji

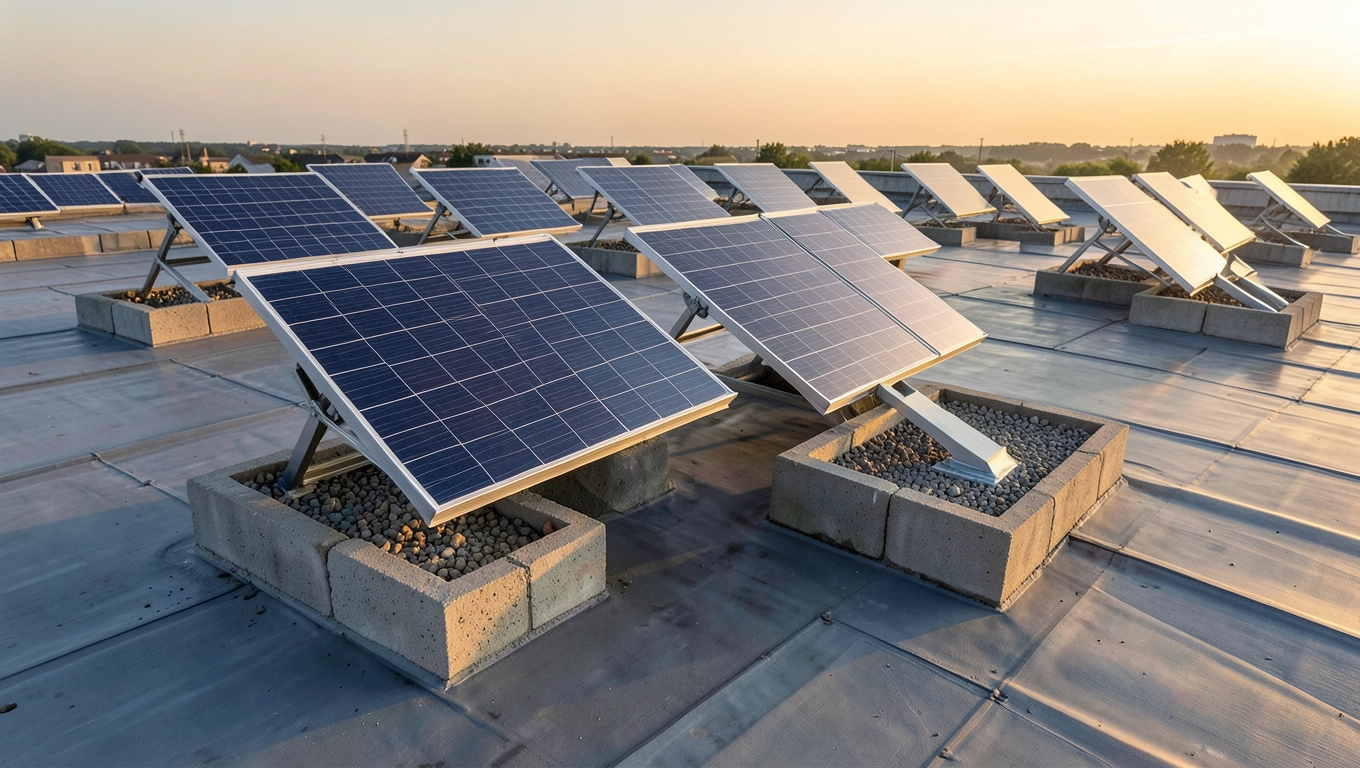

Rodzaje konstrukcji wsporczych na dach płaski

Konstrukcja balastowa to najpopularniejsze rozwiązanie na dachach, których nie wolno przebijać, czyli na membranach PVC, EPDM czy papach bitumicznych po okresie gwarancyjnym. Stelaż aluminiowy lub ze stali nierdzewnej obciąża się bloczkami betonowymi o masie od 80 do nawet 200 kg na każdy wspornik. Ciężar ten przeciwdziała siłom ssącym wiatru, które na płaskim dachu potrafią osiągać 1,5 kN/m², zgodnie z normą PN-EN 1991-1-4.

Konstrukcja kotwiona (mechaniczna) sprawdza się tam, gdzie dach wytrzyma wiercenie, a właściciel chce uniknąć setek kilogramów obciążenia. Śruby przechodzą przez pokrycie aż do stropu lub płatwi, a miejsce przejścia zabezpiecza się kołnierzem EPDM i masą uszczelniającą. Wymaga to inwentaryzacji warstw dachu, bo kotwienie na ociepleniu o grubości 15 cm bez odpowiedniego kołka po prostu wyrwie się przy pierwszej większej burzy.

Konstrukcja hybrydowa łączy oba podejścia, kotwy minimalizują balast, a bloczki betonowe dobiera się tylko tam, gdzie normy tego wymagają. Na dachach o nośności 80-120 kg/m² i strefie wiatrowej I lub II takie rozwiązanie bywa jedynym sensownym kompromisem. Montaż trwa dłużej niż czysto balastowy, lecz pozwala zmieścić więcej modułów bez ryzyka przeciążenia stropu.

Każdy z tych systemów ma swoje granice. Balastowy nie nadaje się na dachy o nośności poniżej 100 kg/m² oraz tam, gdzie występuje intensywne zacienienie, bo wyższe rzędy paneli rzucają cień na niższe. Kotwiony wymaga gwarancji producenta pokrycia dachowego na przebicia, co przy starszych papach bywa problematyczne. Hybrydowy z kolei kosztuje więcej w robociźnie, choć oszczędza na betonie.

Przed wyborem typu konstrukcji poproś rzeczoznawcę o ekspertyzę nośności dachu. Bez niej nawet najlepszy projekt montażowy nie ma szans na pozytywny odbiór.

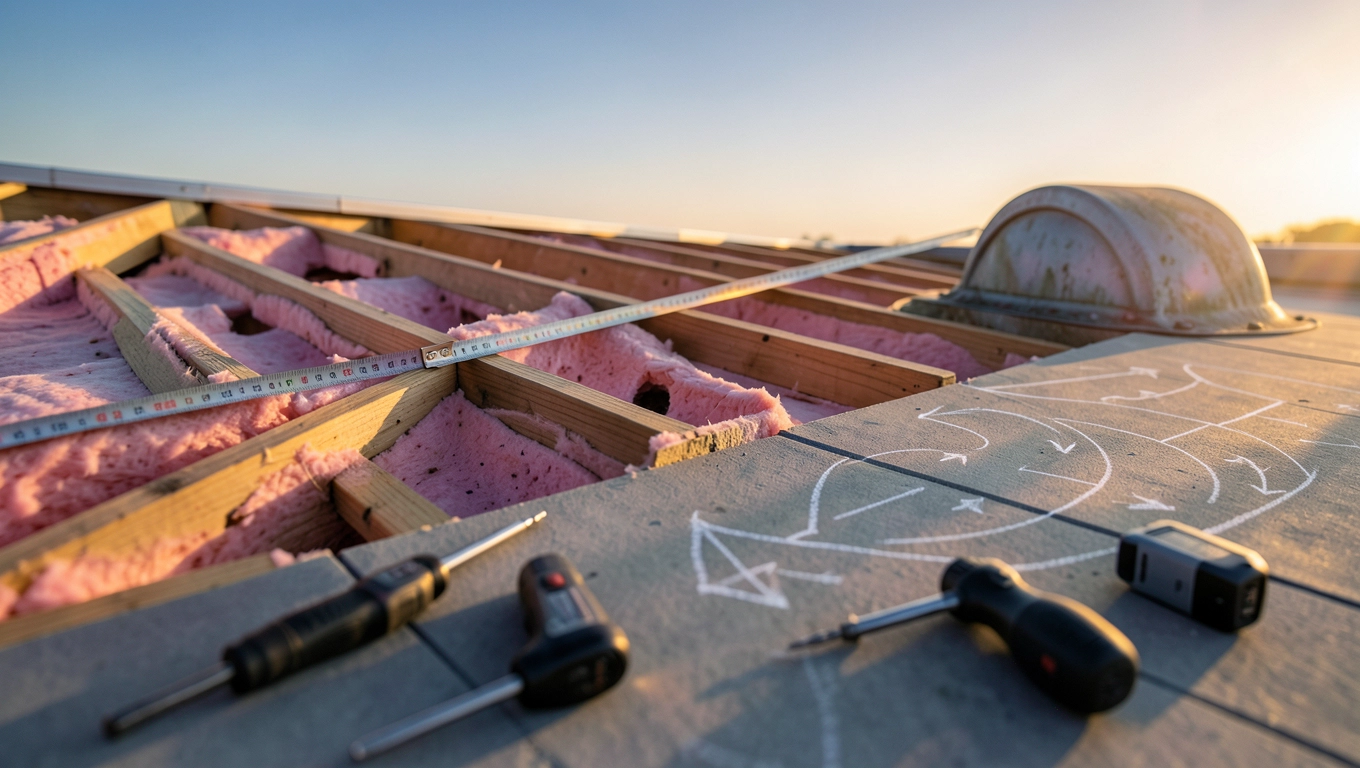

Jak prawidłowo zamontować wsporniki pod panele PV

Profesjonalny montaż zaczyna się od audytu, nie od wiertarki. Inżynier sprawdza nośność stropu, grubość izolacji, lokalizację kominów i wentylatorów. Na tym etapie powstaje mapa stref wiatrowych wg PN-EN 1991-1-4 oraz obciążenia śniegiem wg PN-EN 1991-1-3. Bez tych obliczeń projektant nie dobierze właściwej liczby kotew ani masy balastu.

Kolejny krok to projekt rozmieszczenia modułów. Panele ustawia się w rzędach wschód-zachód pod kątem 30-35°, z rozstawem zapobiegającym wzajemnemu zacienieniu. W polskich warunkach kąt 30° daje optymalny kompromis między produkcją letnią a zimową, moduł o mocy 450 Wp zajmuje około 2 m², a sam rzęd potrzebuje dodatkowo 0,8 m wolnej przestrzeni za każdym panelem.

Montaż konstrukcji wsporczej rusza od narożników i środka dachu, by zachować geometrię. Szyny aluminiowe łączone są klemami środkowymi i końcowymi, a każde połączenie zabezpiecza się momentem dokręcania podanym przez producenta (zwykle 18-22 Nm). Przy systemach balastowych bloczki układa się w szachownicę, by nie obciążać jednego punktu więcej niż 25 kg na cm² powierzchni styku.

Po zamocowaniu stelaża przychodzi czas na moduły PV i okablowanie. Przewody solarne o przekroju 4 lub 6 mm² prowadzi się w kanałach kablowych odpornych na UV. Inwerter montuje się w odległości nie większej niż 15 m od najdalszego panelu, dłuższe trasy wymuszają grubsze kable, co podnosi koszt inwestycji. Ogranicznik przepięć typu I+II instaluje się po stronie DC inwertera, a uziemienie łączy z szyną wyrównawczą budynku.

Końcowym etapem są pomiary i odbiory. Elektryk mierzy napięcie obwodu otwartego (Voc), prąd zwarcia (Isc) oraz rezystancję izolacji. Dokumenty trafiają do zakładu energetycznego, a ten ma 30 dni na założenie licznika dwukierunkowego. W większości przypadków instalacja do 50 kWp wymaga jedynie zgłoszenia, a nie pozwolenia na budowę, chyba że dach jest objęty ochroną konserwatorską.

Checklist przed montażem: ekspertyza nośności, mapa zacienień, projekt elektryczny, zgłoszenie do operatora, harmonogram prac na dachu. Brak któregoś z tych elementów opóźnia odbiór średnio o 2-4 tygodnie.

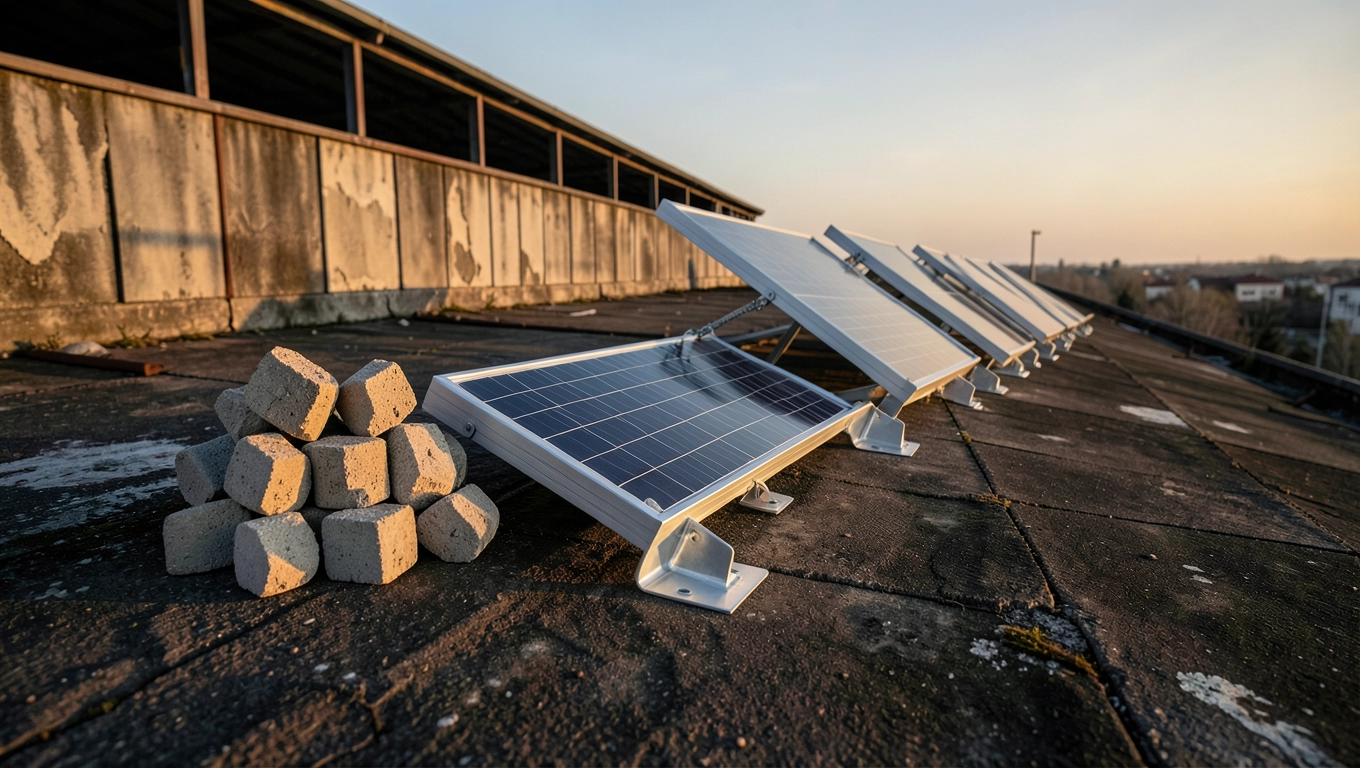

Najczęstsze błędy przy doborze i montażu wsporników

Zbyt mały balast to klasyka na dachach starszych hal magazynowych. Instalator liczy bloczki „na oko", zamiast skorzystać z kalkulatora aerodynamicznego producenta. Efekt? Przy wietrze 90 km/h wsporniki przesuwają się, a panele lądują na krawędzi dachu lub poza nim. Norma PN-EN 1991-1-4 podaje, że siła ssąca na narożniku budynku potrafi być 2,5-krotnie wyższa niż w strefie środkowej.

Drugi grzech to ignorowanie zacienienia kominów, wywietrzników i attyk. Cień padający na dolną krawędź modułu obniża wydajność całego stringu o 20-40%, bo panele pracują w trybie ograniczenia prądu najsłabszego ogniwa. Rozwiązanie? Rozmieszczenie stringów tak, by każdy obejmował panele o podobnym nasłonecznieniu. Kosztuje to więcej przewodu, lecz zwraca się w produkcji rocznej.

Brak stref wiatrowych w proekcie prowadzi do katastrof. Dach płaski dzieli się na strefę narożną (F), krawędziową (G) i środkową (H), każda ma inną wartość współczynnika siły. Bez tej wiedzy wsporniki narożne obciąża się tak samo jak środkowe, co w pierwszej większej wichurze kończy się oderwaniem instalacji.

Montaż bez projektu naraża gwarancję dachu, jeśli producent membrany nie zaakceptował przebić lub obciążeń punktowych, reklamacja zostaje odrzucona. To samo dotyczy samowolki bez zgłoszenia do zakładu energetycznego: instalacja działa, ale przyłączenie do sieci bez zgody operatora grozi mandatem i demontażem.

Ostatni błąd to oszczędzanie na klemach i łącznikach. Elementy ze stali czarnej bez powłoki cynkowej rdzewieją w ciągu 3 lat, a utleniona klem traci kontakt elektryczny z ramą modułu. Skutkuje to łukami elektrycznymi i wyzwoleniem zabezpieczeń, a w skrajnych przypadkach, pożarem instalacji.

Nigdy nie instaluj paneli na dachu płaskim bez sprawdzenia jego aktualnej nośności. Dokumenty sprzed 10 lat nie uwzględniają warstw modernizacji izolacji, które potrafią dołączyć 50-80 kg/m² dodatkowej masy.

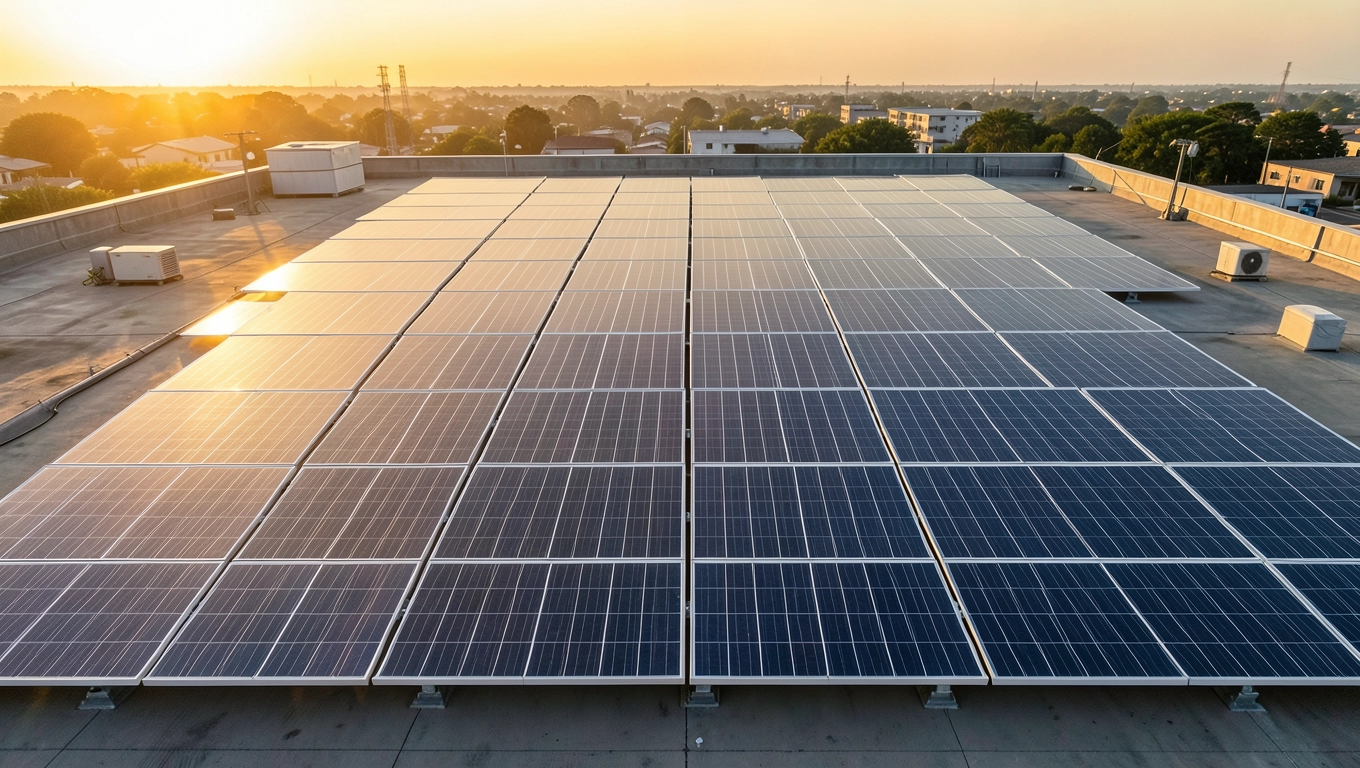

Ile paneli zmieści się na dachu płaskim, praktyczne wyliczenia

Na każde 10 m² powierzchni dachu w układzie wschód-zachód mieści się około 7-9 paneli o mocy 450 Wp, zależnie od kąta nachylenia i rozstawu rzędów. Przy kącie 30° i rozstawie 1,4 m jeden rząd zajmuje około 2,5 m² na każdy panel. Instalacja o mocy 5 kWp wymaga więc ok. 25 m² powierzchni roboczej, a 10 kWp, ok. 50 m².

Warto dodać margines na komunikację serwisową. Panele potrzebują przejścia o szerokości min. 0,8 m co 12-15 m, by ekipa mogła bezpiecznie czyścić moduły i sprawdzać klemy. Bez tych przejść inwestor płaci za mycie paneli 30-40% więcej, bo serwis musi pracować na dłuższych wysięgnikach.

Na dachach o powierzchni 100 m² realna moc instalacji waha się od 8 do 12 kWp, w zależności od kształtu dachu i stref zacienienia. Jeśli komin wentylacyjny zajmuje róg budynku, traci się od razu 10-15% powierzchni użytecznej. Dobry projektant rozmieszcza moduły asymetrycznie, by zminimalizować te straty.

Kalkulator mocy działa prosto: powierzchnia dachu w m² × 0,4 = moc instalacji w kWp dla paneli 450 Wp. Przy dachu 80 m² wychodzi 32 m² powierzchni roboczej i ok. 8 kWp mocy. Taka instalacja produkuje rocznie 7 500-9 000 kWh w polskich warunkach nasłonecznienia, czyli pokrywa zapotrzebowanie 4-osobowej rodziny z domu o powierzchni 150 m².

Orientacja paneli na dachu płaskim daje pełną swobodę, moduły można ustawić optymalnie na południe, południowy wschód lub rozłożyć symetrycznie na wschód-zachód, jeśli zużycie prądu przypada głównie na rano i wieczór. Każda z tych opcji zmienia produkcję roczną o 5-15%, więc dobór orientacji to decyzja czysto ekonomiczna.

Dofinansowania i formalności

Program Mój Prąd wypłaca do 6 000 zł dotacji na instalację PV w domu jednorodzinnym, a od 2024 r. obejmuje też magazyny energii. Wnioski składa się przez portal gov.pl po zakończeniu montażu i podpisaniu umowy z operatorem. Pieniądze trafiają na konto w ciągu 30-60 dni od pozytywnej weryfikacji.

Samorządy często dorzucają własne programy, w niektórych miastach to dodatkowe 3 000-5 000 zł. Warto sprawdzić lokalny WFOŚiGW lub stronę urzędu gminy, bo pula konkursowa wyczerpuje się szybciej niż w programie krajowym. Łączenie dotacji pokrywa średnio 35-45% kosztów inwestycji w panele wraz z konstrukcją.

Zgłoszenie do operatora sieci dystrybucyjnej wymaga schematu elektrycznego, projektu rozmieszczenia paneli oraz ekspertyzy nośności dachu. Bez tych załączników wniosek wraca do uzupełnienia, co wydłuża procedurę o 2-3 tygodnie. Warto przygotować całość przed montażem, by uniknąć demontażu z powodu złego projektu.

Prawo budowlane nie wymaga pozwolenia na budowę dla instalacji do 50 kWp na dachu budynku mieszkalnego, wystarczy zgłoszenie. Wyjątkiem są obiekty zabytkowe i obszary objęte ochroną konserwatorską, gdzie każda ingerencja w dach wymaga opinii wojewódzkiego konserwatora zabytków.

Koszty i zwrot z inwestycji

Przy obecnych cenach energii i dotacjach zwrot z inwestycji wynosi 5-7 lat dla gospodarstw domowych i 3-5 lat dla firm, które rozliczają się w taryfach komercyjnych. W obu przypadkach żywotność paneli przekracza 25 lat, więc pozostałe 18-20 lat produkcji to czysty zysk właściciela instalacji.

Zapytaj wykonawcę o szczegółowy kosztorys rozbicia na etapy: konstrukcja, panele, inwerter, okablowanie, montaż, pomiary, przyłącze. Różnica między ofertą zbiorczą a szczegółową sięga nieraz 15-20% tej samej instalacji.

Źródła

Normy PN-EN 1991-1-4 (obciążenia wiatrem) oraz PN-EN 1991-1-3 (obciążenia śniegiem) publikuje Polski Komitet Normalizacyjny (pkn.pl). Program Mój Prąd i aktualne warunki dotacji znajdziesz na gov.pl w zakładce programów krajowych. Wykaz operatorów sieci dystrybucyjnej i formularze zgłoszeniowe, na stronach Tauron, PGE, Enea oraz Energa. Lokalne dotacje samorządowe publikują WFOŚiGW właściwe dla regionu.
