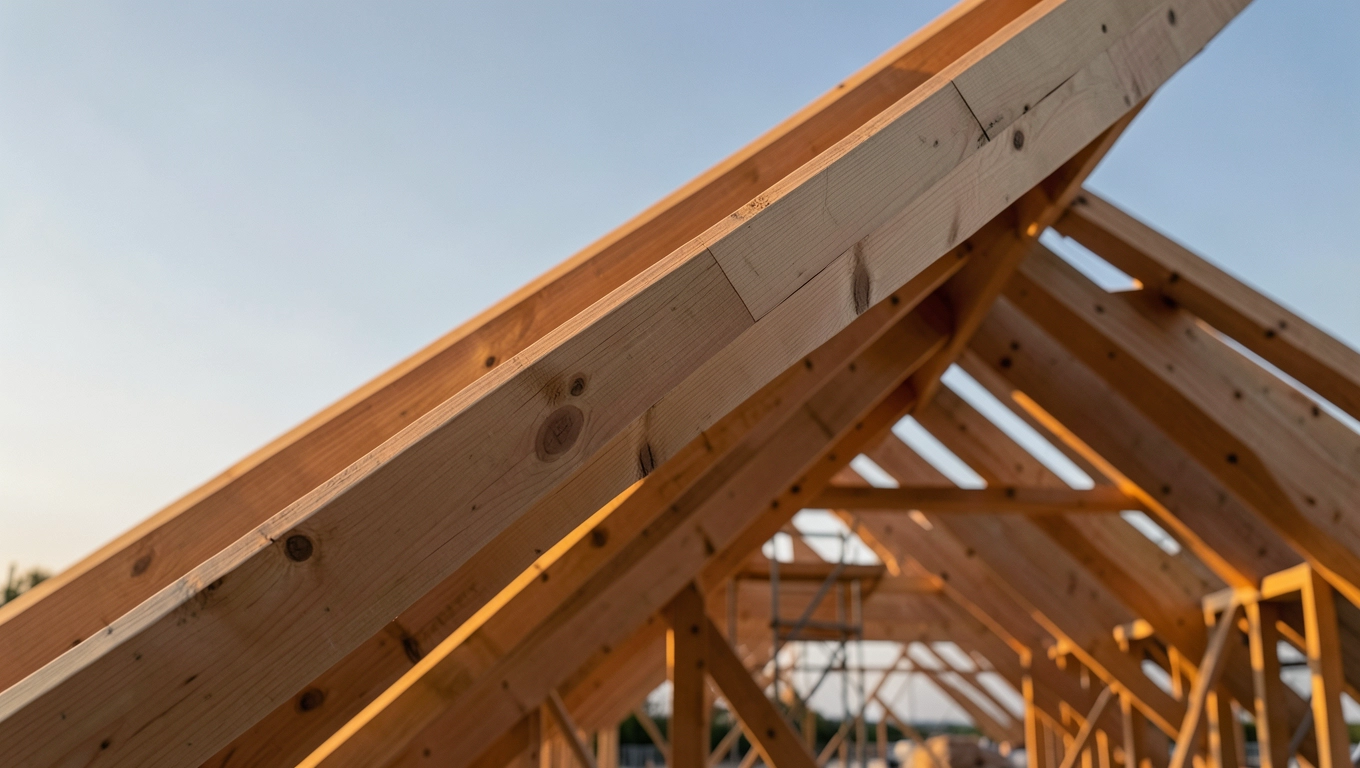

Maksymalna długość krokwi dachu jednospadowego bez podparcia

Dach jednospadowy to konstrukcja pozornie prosta, ale jej trwałość zależy od jednej konkretnej decyzji: jak rozłożyć krokwie i jak długie mogą one być bez dodatkowego podparcia. Źle dobrany rozstaw krokwi w dachu jednospadowym to najczęstsza przyczyna kosztownych napraw więźby po pierwszej zimie, gdy śnieg obciąża belki w sposób, którego nikt nie przewidział na etapie projektu. Maksymalna długość krokwi dach jednospadowy bez podparcia sięga w praktyce od 4,5 do 5 m, lecz ta liczba zmienia się znacząco w zależności od przekroju drewna, kąta nachylenia połaci, ciężaru pokrycia oraz strefy obciążenia śniegiem i wiatrem wg PN-EN 1991. Poniżej konkretne dane, wzory i tabele, które pozwalają samodzielnie ustalić bezpieczną rozpiętość bez angażowania konstruktora na każdym etapie.

• Rozstaw krokwi w dachu jednospadowym jak go dobrać krok po kroku
• Krokwie bez podparcia w dachu jednospadowym kiedy 5 m to za dużo
• Przekrój i typ więźby dachu jednospadowego co wytrzyma najdłuższą krokiew
• Najczęstsze błędy przy wymiarowaniu krokwi dachu jednospadowego

Rozstaw krokwi w dachu jednospadowym jak go dobrać krok po kroku

Rozstaw krokwi to odległość mierzona w osiach sąsiednich belek, wyrażana w centymetrach, która decyduje o tym, jak obciążenie z połaci przenosi się na ściany nośne. Zbyt rzadki rozstaw powoduje ugięcie deskowania i pękanie pokrycia, zbyt gęsty niepotrzebnie podnosi koszt więźby o 20-30%. Standardowy zakres roboczy dla dachów jednospadowych mieści się między 80 a 120 cm, a wartość optymalną dobiera się po uwzględnieniu ciężaru własnego pokrycia.

Dachówka ceramiczna waży 40-55 kg/m², blachodachówka modułowa 4,5-7 kg/m², blacha trapezowa 3-6 kg/m², a papa na pełnym deskowaniu z gontem bitumicznym potrafi dociążyć połać do 25-35 kg/m². Ta różnica sprawia, że pod blachę rozstaw krokwi można bezpiecznie zwiększyć do 100-120 cm, natomiast pod dachówkę ceramiczną lepiej zejść do 80-90 cm. Pokrycie nie jest jedynym czynnikiem, bo równie istotny pozostaje kąt nachylenia połaci, który zmienia składową siły działającej wzdłuż krokwi.

Aby poprawnie przeliczyć długość krokwi na podstawie rozpiętości ścian, wystarczy prosty wzór z funkcją sinus. L = R / cos(α), gdzie L to długość krokwi, R to rozpiętość w świetle ścian, a α to kąt nachylenia. Przykład: przy ścianie 5,5 m i kącie 32° mnożnik cos wynosi 0,8480, więc długość krokwi sięga 6,485 m. W internecie krąży błędny wzór z mnożnikiem 1,1792, który daje identyczny wynik, ale wywodzi się z 1/cos(32°), więc korzystanie z niego nie zmienia obliczeń.

Wzór w praktyce: rozpiętość 5,5 m × 1,1792 = 6,485 m długości krokwi. Dodaj 20-30 cm zapasu na murłatę i okap, łącznie potrzebujesz krokwi o długości około 6,7-6,8 m. Bez podparcia taka belka przekracza już bezpieczny zakres 4,5-5 m, więc potrzebna jest jętka, kalenica pomocnicza albo dźwigar stalowy.

Całą procedurę warto zapisać w formie krótkiej checklisty, którą można odznaczać w trakcie projektowania. Każdy punkt odpowiada konkretnej decyzji konstrukcyjnej, której pominięcie grozi przekroczeniem dopuszczalnych ugięć wg PN-EN 1995-1-1 (Eurokod 5).

• ☐ Zmierz rozpiętość ścian nośnych w świetle wartość w metrach, z dokładnością do 1 cm.
• ☐ Określ kąt nachylenia połaci im mniejszy kąt, tym dłuższa krokiew i większe obciążenie śniegiem.
• ☐ Wybierz przekrój krokwi 8×15 cm do 5 m, 10×20 cm powyżej 5 m.
• ☐ Sprawdź strefę śniegową i wiatrową Polska podzielona jest na 5 stref, obciążenie śniegiem gruntu waha się od 0,7 do 2,4 kN/m².
• ☐ Dobierz rozstaw 80-120 cm pod blachę 100-120 cm, pod dachówkę 80-90 cm.
• ☐ Zdecyduj o podparciu jętka, kalenica ściana lub dźwigar przy rozpiętości ponad 5 m.

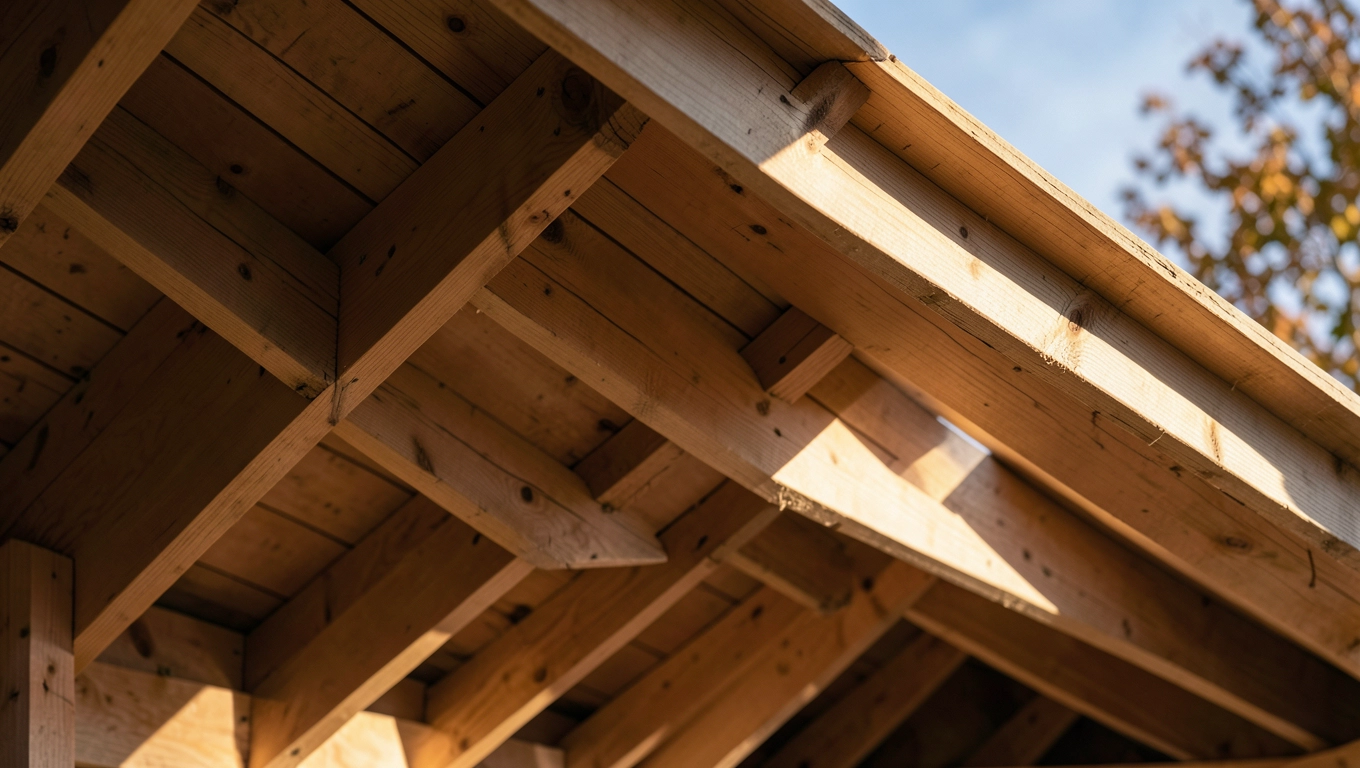

Krokwie bez podparcia w dachu jednospadowym kiedy 5 m to za dużo

Bazowy zakres dla krokwi bez żadnego podparcia pośredniego to 4,5-5 m przy przekroju 8×15 cm, rozstawie 80 cm i typowej dachówce ceramicznej. Przekroczenie tej granicy bez wzmocnienia skutkuje ugięciem przekraczającym L/200, co w praktyce oznacza 2,5 cm ugięcia na 5 m belki, a w skrajnych przypadkach pęknięcie w strefie przypodporowej. Zasada ta wynika z nośności drewna klasy C24, które pracuje na zginanie i ścinanie w sposób opisany w Eurokodzie 5.

Kiedy rozpiętość ścian wynosi 6 m, a kąt 45°, krokiew wychodzi na długość 8,49 m (6/cos 45° = 8,49 m). Taka belka wymaga już obowiązkowego podparcia, najczęściej w formie jętki osadzonej w połowie rozpiętości. Jętka zmienia schemat statyczny krokwi z belki wolnopodpartej na belkę z podparciem pośrednim, co zmniejsza moment zginający o połowę i pozwala bezpiecznie zwiększyć rozstaw do 90-110 cm.

Przy naprawdę długich przęsłach, na przykład 12 m przy kącie 30° (krokiew 13,86 m), konieczne są wiązary kratowe albo dźwigar stalowy. Wiązar kratowy z pasem dolnym i górnym połączonymi krzyżulcami stalowymi na płytkach kolczastych pozwala przekryć do 16 m bez podparcia pośredniego, a w dachach jednospadowych o kącie 70° (krokwie 16 m przy rozpiętości 5,47 m) stosuje się układ płatwiowo-kleszczowy, gdzie krokwie opierają się na płatwi kalenicowej, a kleszcze spinają je w pary.

W dachu jednospadowym najczęściej stosowanym rozwiązaniem jest krokwiowo-belkowy układ, gdzie belki stropowe pełnią jednocześnie funkcję podparcia. Pozwala to na rozstaw krokwi 80-110 cm przy przekroju 10×20 cm i rozpiętości do 7 m. Maksymalna długość krokwi dach jednospadowy w tym układzie zależy głównie od nośności stropu, nie od samej krokwi, co warto sprawdzić u konstruktora przedłużając przęsło.

Przekrój i typ więźby dachu jednospadowego co wytrzyma najdłuższą krokiew

Dobór przekroju krokwi to drugi po rozstawie parametr, który przesądza o bezpieczeństwie. Przekrój 8×15 cm sprawdza się do rozpiętości 5 m przy lekkim pokryciu (blacha, papa), ale przy dachówce ceramicznej i tej samej rozpiętości lepiej sięgnąć po 8×18 cm. Przekrój 10×20 cm jest wyborem uniwersalnym: przenosi obciążenia do 7 m rozpiętości w układzie krokwiowo-belkowym, a w układzie z jętką nawet do 8-9 m. Powyżej tej granicy wchodzi się w obszar wiązarów prefabrykowanych.

Układ płatwiowo-kleszczowy dominuje w halach, stajniach i dużych wiatach, gdzie rozstaw płatwi sięga 5 m, a krokiew opiera się na płatwi kalenicowej i murłacie. Kleszcze spinające krokwie parami przejmują rozporu bocznego, dzięki czemu krokiew nie musi być stężona deskowaniem. W tym układzie przy kącie 70° i rozpiętości 5,47 m krokwie osiągają 16 m, ale ich przekrój rośnie do 12×24 cm lub 14×28 cm w zależności od strefy śniegowej.

Wiązar kratownicowy to konstrukcja prefabrykowana, produkowana w zakładzie na podstawie projektu indywidualnego. Składa się z pasów górnych i dolnych (pełne deski o przekroju 4,5×15 cm) połączonych krzyżulcami stalowymi na płytkach kolczastych. Taki wiązar przy rozstawie 60-90 cm potrafi przekryć 16 m bez podparcia, a jego koszt waha się od 180 do 260 zł/m² w zależności od rozpiętości i regionu. Dla inwestorów budujących dach jednospadowy nad garażem 6×12 m to obecnie najczęściej wybierane rozwiązanie, bo eliminuje mokre prace i skraca montaż do jednego dnia.

Najczęstsze błędy przy wymiarowaniu krokwi dachu jednospadowego

Pierwszy błąd to pominięcie strefy śniegowej. Inwestorzy z zachodniopomorskiego, gdzie obciążenie śniegiem gruntu sięga 1,2-1,6 kN/m², stosują te same przekroje co w okolicach Wrocławia (0,9-1,2 kN/m²), co w surową zimę kończy się trwałym odkształceniem. Mapa stref wg PN-EN 1991-1-3 dzieli Polskę na pięć stref, a każda z nich wymaga korekty zarówno rozstawu, jak i przekroju krokwi.

Drugi błąd to zbyt mały przekrój w imię oszczędności. Krokiew 8×15 cm kosztuje 38-45 zł/mb, a 10×20 cm 70-85 zł/mb, ale różnica 32-40 zł na metrze bieżącym zwraca się po pierwszej zimie, gdy tańsza belka ugina się o 3 cm i deformuje pokrycie. Trzeci błąd to brak stężenia wiatrowego. W dachu jednospadowym ściana szczytowa od strony niższej krawędzi działa jak płetwa, a siły ssące wiatru potrafią oderwać krokwie od murłaty. Konieczne są wówczas łączniki stalowe (kątowniki, taśmy perforowane) na każdej krokwi.

Czwarty, wyjątkowo kosztowny błąd, to zignorowanie impregnacji. Krokwie w dachu jednospadowym nad pomieszczeniem mieszkalnym nie są wentylowane tak dobrze jak w dachu dwuspadowym z kalenicą, więc wilgotność drewna rośnie powyżej 18%, a to otwiera drogę grzybom i owadom. Impregnacja ciśnieniowa klasy 3 (NDB) kosztuje 8-12 zł/mb i przedłuża żywotność konstrukcji o 30-40 lat. Piąty błąd to rozstaw krokwi dobrany pod blachę, ale z pokryciem wymienionym po montażu. Zmiana pokrycia z lekkiej blachy na dachówkę zwiększa obciążenie o 35-45 kg/m² i może wymagać wzmocnienia więźby.

Kolejna pułapka to brak obliczeń dynamicznych. Śnieg zalega na dachu nierównomiernie, a worki śnieżne od strony ściany wyższej potrafią podwoić lokalne obciążenie. W dachu jednospadowym o kącie 20-30° zjawisko to jest szczególnie intensywne, bo śnieg zsuwa się wolniej. W takich przypadkach stosuje się rozstaw krokwi 70-80 cm, a nie standardowe 90-100 cm. Ostatni błąd to zbyt niskie mocowanie murłaty. Jej górna krawędź powinna znajdować się 25-30 cm powyżej stropu, a krokwie mocowane na niej za pomocą kątowników stalowych, nie tylko gwoździ.

Każdy z wymienionych błędów da się wykryć podczas odbioru konstrukcji, ale koszt naprawy więźby po pierwszej zimie to 280-450 zł/m², co przy dachu 100 m² daje kwotę 28 000-45 000 zł. Lepiej zapłacić 1500-3000 zł za projekt konstruktora, niż szukać oszczędności w najważniejszym elemencie budynku.

Sprawdzenie poprawności wymiarowania zajmuje kilkanaście minut, jeśli mamy pod ręką kalkulator i dane wg Eurokodu. Dla konstrukcji o rozpiętości do 7 m wystarczy weryfikacja ugięcia i nośności na zginanie, przy większych przęsłach potrzebne jest sprawdzenie stateczności bocznej i połączeń. W razie wątpliwości jeden e-mail do projektanta z opisem geometrii i obciążeń zwykle wystarcza, by potwierdzić prawidłowość doboru.

Rozstaw krokwi w dachu jednospadowym to decyzja, która rzutuje na trwałość całego budynku, ale po opanowaniu wzoru L = R / cos(α) i tabel rozstaw-przekrój-rozpiętość staje się zadaniem technicznym, nie loterią. Świadomy inwestor, który zna swoją strefę śniegową, ciężar pokrycia i ograniczenia przekroju, dobiera parametry więźby trafniej niż wielu wykonawców bazujących na przyzwyczajeniu.

Źródła danych: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1995-1-1 Eurokod 5 (projektowanie konstrukcji drewnianych), tablice nośności drewna klasy C24 wg ITB, mapa stref śniegowych i wiatrowych Instytutu Techniki Budowlanej (itb.pl).
