Kratownica stalowa na dach jednospadowy: kompletny poradnik dla inwestora

Wybór kratownicy na dach jednospadowy o rozpiętości 6,5 m to konkretna inżynierska decyzja, w której liczy się każdy milimetr ścianki i centymetr wysokości pasa. Stoisz przed pytaniem, czy postawić na rurę okrągłą fi 60 ze ścianką 3 mm, czy zamknięty profil 60x60 o ściance 2 mm. Odpowiedź nie jest intuicyjna, bo liczy się nie sam materiał, lecz to, jak dany kształtownik pracuje pod obciążeniem śniegiem i wiatrem w konkretnej strefie klimatycznej Polski. W dalszej części znajdziesz rozbudowany przewodnik oparty na normie PN-EN 1993, realnych przykładach z placów budowy i twardych liczbach, które pozwolą ci podjąć decyzję świadomie, bez polegania na domysłach z forum dyskusyjnych.

• Profile i ścianki, które naprawdę utrzymają dach jednospadowy
• Wysokość, rozstaw i geometria kratownicy na dach jednospadowy
• Gotowe, z rozbiórki czy samodzielne co się opłaca
• Montaż kratownicy stalowej na dach jednospadowy bez dźwigu
• Błędy, które łamią kratownicę na dachu jednospadowym

Profile i ścianki, które naprawdę utrzymają dach jednospadowy

Decydując się na kratownicę stalową na dach jednospadowy, zacznij od wyboru kształtownika, bo to on przenosi cały ciężar dachu, śniegu i parcia wiatru. Rura okrągła, profil kwadratowy, dwuteownik, profil C i ceownik mają zupełnie inną sztywność przy tej samej masie, a ta różnica wynika z rozkładu masy względem osi obojętnej. Im dalej od osi znajduje się materiał, tym większy moment bezwładności i tym mniejsza strzałka ugięcia pod obciążeniem.

Rura okrągła fi 60 o ściance 3 mm ma moment bezwładności około 4,5 cm⁴, natomiast profil zamknięty 60x60x3 mm osiąga wartość 12,2 cm⁴, czyli prawie trzykrotnie więcej. To oznacza, że profil zamknięty lepiej pracuje na skręcanie i zginanie, a przy dużych rozpiętościach potrafi zachować sztywność tam, gdzie rura zaczyna się odkształcać. Cena różnicy? Zwykle 10-15% więcej za metr bieżący, ale w zamian dostajesz konstrukcję, która wybaczy ci błędy montażowe i nie zacznie skrzypieć po dwóch zimach.

Grubość ścianki to drugi filar bezpieczeństwa. Ścianka 2 mm formalnie spełnia warunki dla lekkich wiat i zadaszeń altan, ale przy 6,5 m rozpiętości w strefie śniegowej II lub III będzie się odkształcać pod ciężarem mokrego śniegu, który potrafi ważyć 250-400 kg/m². Ścianka 3 mm stanowi minimum dla kratownic samodzielnie projektowanych, a 4 mm wchodzi do gry przy konstrukcjach spawanych w profesjonalnych zakładach, gdzie każdy element jest kontrolowany ultradźwiękowo.

Ścianka 2 mm w kratownicy pracującej na zginanie i skręcanie to proszenie się o kłopoty. Przy rozpiętości powyżej 5 metrów materiał po prostu nie ma wystarczającego zapasu na reakcje dynamiczne, dlatego normatywnie i praktycznie odpada.

*Nośność orientacyjna dotyczy schematu belki swobodnie podpartej o rozpiętości 6 m przy obciążeniu 150 kg/m². Profile C i ceowniki otwarte nie nadają się do pracy na skręcanie, dlatego przy dachu jednospadowym, gdzie występuje mimośrodowe obciążenie wiatrem, mogą się skręcać. Nie stosuj ich jako głównego pasa kratownicy, a jedynie jako elementy pomocnicze, płatwie czy stężenia.

Strefy śniegowe i wiatrowe w Polsce

Mapa obciążeń w Polsce dzieli kraj na pięć stref śniegowych i trzy wiatrowe zgodnie z PN-EN 1991-1-3 i 1991-1-4. Strefa II śniegowa obejmuje większość Wielkopolski, Kujaw i Mazowsza z wartością charakterystyczną 0,9 kN/m². Strefa III sięga po Małopolskę, Podkarpacie i Sudety z wartością 1,2-1,8 kN/m². Wiatr w strefach I i II osiąga 22-26 m/s, co przy dachu jednospadowym o nachyleniu 10-15° generuje siłę ssącą, w którą trzeba wliczyć dodatkowe obciążenie zmieniające znak siły w kratownicy.

Wysokość, rozstaw i geometria kratownicy na dach jednospadowy

Wysokość kratownicy to nie estetyka, lecz wymiar geometryczny wpływający na sztywność w czwartej potędze. Podwojenie wysokości pasa zmniejsza ugięcie szesnastokrotnie. Dla rozpiętości 6,5 m proporcja 1/12 do 1/15 daje wysokość 43-54 cm, a w praktyce montażowej najczęściej spotyka się 50 cm. Niższa kratownica ugina się nadmiernie, wyższa marnuje materiał i podnosi koszt bez realnej poprawy nośności, bo przy dużych wysokościach w grę wchodzi już smukłość ścianek.

Rozstaw kratownic zależy od poszycia dachu, które przenosi obciążenie na pasma. Blacha trapezowa T18 lub T20 wymaga rozstawu 80-100 cm, blacha na rąbek do 120 cm, a płyta warstwowa z rdzeniem PIR pozwala na 150-200 cm dzięki własnej sztywności. Drewniane krokwie 14x14 cm czy płatwie stalowe leżą właśnie na kratownicach i same w sobie stanowią element rozdzielający obciążenie, zanim trafi ono na pas dolny.

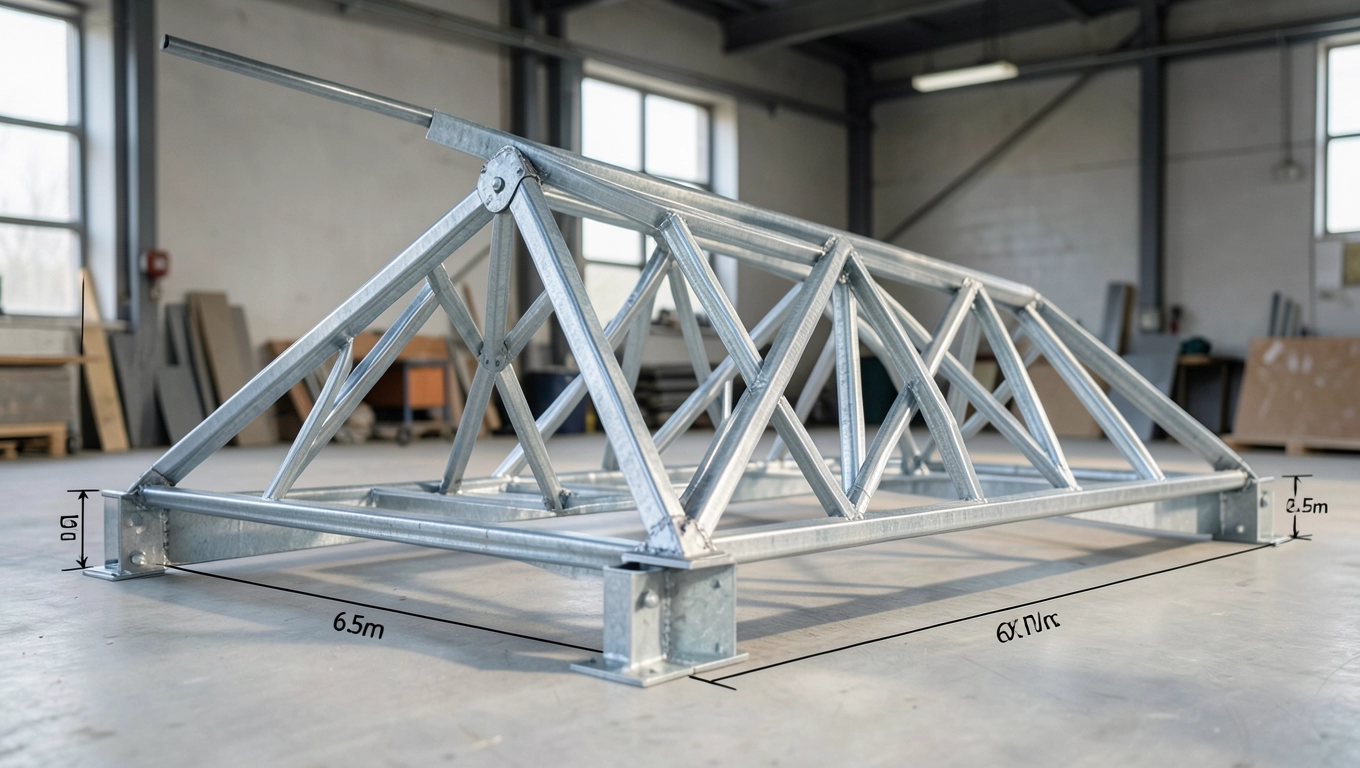

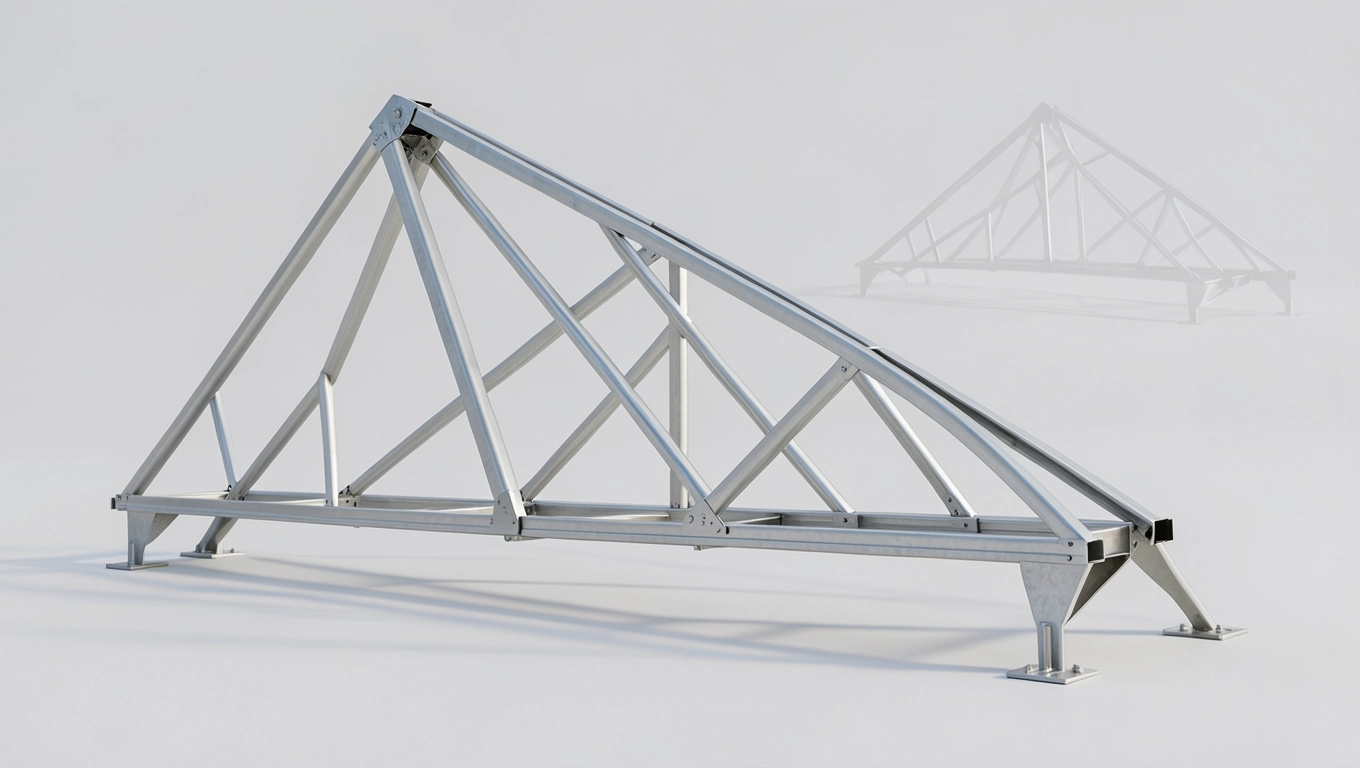

Geometria kratownicy na dach jednospadowy składa się z trzech głównych elementów. Pas górny, zwykle pojedynczy profil 60x60 lub 80x40, biegnie pod kątem spadku od ściany wyższej do niższej. Pas dolny, najczęściej podwójny profil przy rozpiętości powyżej 6 metrów, przenosi naprężenia rozciągające i mocuje kratownicę do słupów. Krzyżulce i słupki wewnętrzne, wykonane z kształtowników 30x30x3 lub 40x40x3, dzielą pas górny na pola o boku 40-50 cm i rozkładają siły osiowe.

Stężenia wewnętrzne w postaci ukośnych krzyżulców to absolutne minimum przy rozpiętości 6,5 m. Bez nich pas górny o długości 6,5 metra zachowuje się jak sprężyna wzdłużna i zaczyna drgać przy podmuchach wiatru, co w konsekwencji prowadzi do zmęczenia stali i mikropęknięć w spoinach. Geometria typu Warren z krzyżulcami co 1,5 m daje dobry kompromis między zużyciem stali a sztywnością.

Dach jednospadowy ma jeszcze jedną cechę, o której rzadko się mówi. Mimośród środka ciężkości obciążenia względem osi pasa dolnego wywołuje moment skręcający działający na całą kratownicę, a nie tylko moment zginający. Właśnie dlatego profil zamknięty wygrywa z rurą otwartą, bo zamknięty przekrój ma zamkniętą linię środkową i skutecznie opiera się skręcaniu.

Jak dobrać profil do konkretnej rozpiętości

Gotowe, z rozbiórki czy samodzielne co się opłaca

Kratownica stalowa gotowa od producenta to element prefabrykowany z numerem partii, atestem stali S235 lub S355 oraz dokumentacją spawalniczą zgodną z PN-EN 1090-2. Za sztukę o długości 6,5 m zapłacisz 1500-2500 zł netto, a zamówienie realizowane jest zwykle w 2-4 tygodnie. Konstrukcja taka ma cynkowanie ogniowe lub farbę podkładową, więc po montażu wystarczy jedynie poprawki miejscowe.

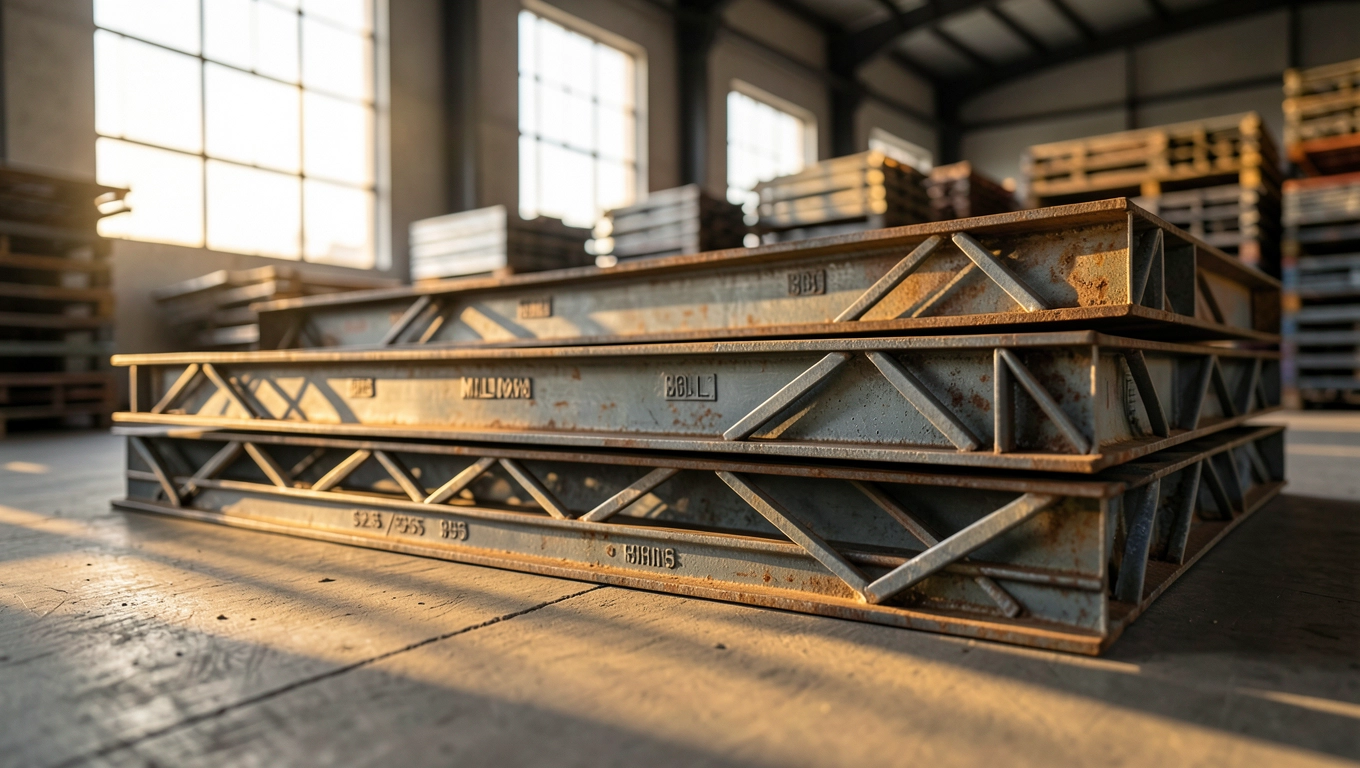

Kratownice z rozbiórki pochodzą najczęściej z likwidowanych hal przemysłowych i obiektów magazynowych. Mają długości 7-12 metrów, więc po przycięciu do 6,5 m zostaje kawałek, który trzeba zagospodarować. Cena oscyluje wokół 300-400 zł za sztukę 7,9 m, co daje 40-50 zł za metr bieżący. Problem polega na tym, że nie masz gwarancji co do historii obciążeń, a ewentualne zmęczenie materiału ujawni się dopiero po kilku sezonach.

Samodzielna kratownica stalowa na wiatę 6 m to opcja dla osób spawających w metodzie MAG 135 lub MIG z certyfikowanym sprzętem. Koszt materiału przy profilu 60x60x3 to około 600-800 zł za samą kratownicę z krzyżulcami i słupkami. Do tego dochodzi drut spawalniczy, elektrody, tlen do cięcia oraz czas poświęcony na spawanie i czyszczenie, łącznie 12-20 roboczogodzin. Samodzielne wykonanie ma sens przy dobrej spawarce i chęci nauki, ale bez podstaw sczepiania metodą TIG ciężko będzie uzyskać spoinę czołową zgodną z normą.

Profile na kratownicę dachową kupisz w hurtowniach stali jako wyroby hutnicze z atestem. Najlepsza strategia to poprosić dostawcę o cięcie na wymiar z tolerancją 1-2 mm, co eliminuje konieczność posiadania piły taśmowej. Pamiętaj, że każdy element pasa musi mieć długość liczoną z uwzględnieniem luzu na spoinę, czyli rzeczywisty wymiar po spawaniu będzie o 2-3 mm krótszy niż projektowy.

Montaż kratownicy stalowej na dach jednospadowy bez dźwigu

Kratownica o masie 80-120 kg przy rozpiętości 6,5 m daje się podnieść ręcznie przez czterech pracowników, ale tylko wtedy, gdy geometria pasa pozwala na chwyt w trzech punktach. Z praktyki wynika, że najłatwiej montuje się kratownice z transportu na przyczepie niskopodwoziowej ustawionej na osi montażu. Pozwala to nasunąć element na słupy bez podnoszenia, a jedynie z użyciem łańcuchów i dźwigni.

Mocowanie do słupów stalowych odbywa się przez blachę czołową i śruby M16 klasy 8.8. Kotwy chemiczne lub mechaniczne o nośności 25-40 kN sprawdzają się przy słupach żelbetowych, a w przypadku słupów murowanych niezbędne jest wymurowanie wieńca z betonu klasy C20/25 z wkładką kotwową. Samo mocowanie kołkami rozporowymi do muru bez wieńca nie spełnia wymagań normy Eurocode 6 ze względu na wyrywanie stożkowe w słabym betonie.

Poszycie dachu zaczyna się od płatwi drewnianych 14x14 cm lub stalowych ceowników C120 przy rozstawie zgodnym z tabelą poszycia. Dopiero na płatwiach układa się blachę trapezową lub płyty warstwowe, mocując je wkrętami farmerskimi z podkładką EPDM. Krokiew drewniana przy rozstawie kratownic 90 cm ma zwykle przekrój 8x16 cm i opiera się na pasie górnym kratownicy przez kątownik montażowy 50x50x4 mm.

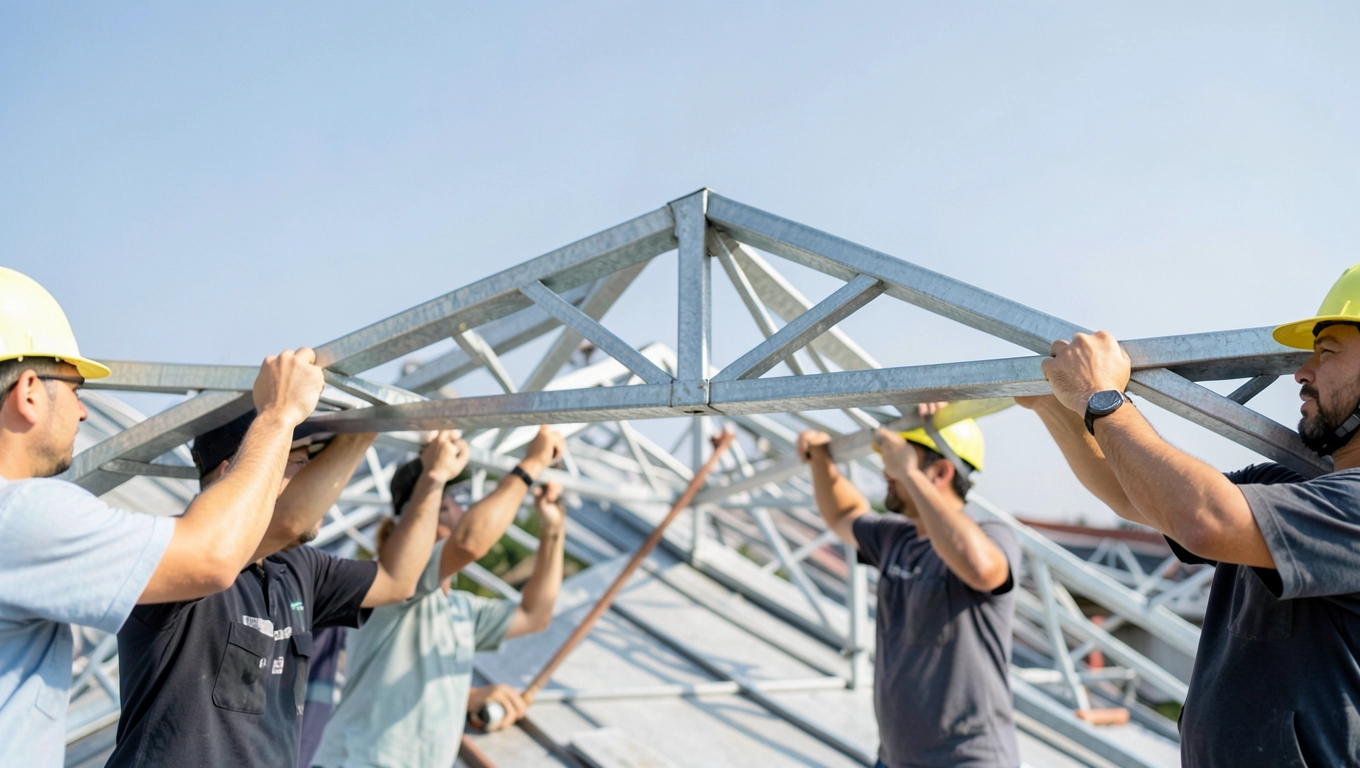

Połóż kratownicę na przyczepie niskopodwoziowej ustawionej wzdłuż osi wiaty. Czterech ludzi z łańcuchami przesunie ją na słupy w ciągu 15 minut, a unikniesz kosztów dźwigu sięgających 800-1500 zł za jeden dzień pracy.

Kolejność montażu kratownic jest prosta i logika jej wynika ze stateczności przestrzennej. Najpierw ustawiasz dwie skrajne kratownice i tymczasowo stężasz je ze słupami oraz między sobą stężeniem kalenicowym. Dopiero potem wkładasz kolejne, od razu łącząc je stężeniami poprzecznymi w co trzecim polu. Dopóki brak tych stężeń, konstrukcja jest krucha i podmuch wiatru potrafi ją przewrócić.

Błędy, które łamią kratownicę na dachu jednospadowym

Najczęstszy błąd to ścianka 2 mm w profilu zamkniętym zamiast 3 mm, a pojawia się zwykle przy zakupie materiału w marketach budowlanych, gdzie grubość 2 mm jest domyślna i tańsza. Taka ścianka przy rozpiętości 6,5 m i obciążeniu śniegiem mokrym 200 kg/m² zaczyna się odkształcać plastycznie już przy pierwszej zimie, a w kolejnych sezonach narasta ugięcie, którego nie da się cofnąć.

Brak stężeń poprzecznych między kratownicami to drugi grzech budowlany. Bez stężeń kratownice przewracają się lub skręcają pod wpływem wiatru bocznego, a w najlepszym razie wibrują przy podmuchach, co prowadzi do zmęczenia spoin. Stężenie z profilu 40x40x3 w co trzecim polu wystarczy, żeby przenieść siły poziome, a jego koszt to zaledwie 200-300 zł na całą wiatę.

Za niska kratownica zwykle wynika z chęci zmniejszenia widocznej wysokości pasa górnego ponad krawędzią ściany. Jednak przy 6,5 m rozpiętości wysokość poniżej 40 cm powoduje ugięcia przekraczające dopuszczalne L/200, czyli w praktyce około 3 cm strzałki przy pełnym obciążeniu. Taki ugięty dach zaczyna zatrzymywać wodę deszczową w kałużach, a blacha w końcu przecieka w miejscach styku z płatwiami.

Brak zabezpieczenia antykorozyjnego to grzech, za który płaci się latami. Kratownica stalowa na dach jednospadowy zamontowana bez cynkowania ogniowego lub przynajmniej farby epoksydowej zacznie rdzewieć od wewnątrz w miejscach kondensacji pary wodnej, a rdza w szczelinie pasa górnego to wyrok śmierci dla konstrukcji. Cynk ogniowy daje 30-50 lat ochrony, farba podkładowa 5-10 lat przy dobrej eksploatacji.

Spawanie elementów pasowych bez podgrzewania wstępnego przy stali S355 prowadzi do powstawania twardych stref w strefie wpływu ciepła. Te strefy pękają przy pierwszych cyklach termicznych, gdyż hartują się na twardość powyżej 350 HV, co dyskwalifikuje całą kratownicę zgodnie z wymaganiami PN-EN 1993-1-10 dotyczącymi ciągliwości materiału.

Montaż śrubowy bez momentu dokręcania kontroli momentowej to kolejna częsta przyczyna awarii. Śruby M16 w węźle kratownicy należy dokręcać kluczem dynamometrycznym z momentem 190-250 Nm, a nie na oko. Niedokręcona śruba powoduje mikroluzy, które przy obciążeniach dynamicznych od wiatru rozbijają otwór w blasze i prowadzą do utraty nośności węzła w ciągu kilku sezonów.

Najczęściej zadawane pytania dotyczące kratownicy stalowej na dach jednospadowy

Jaka ścianka profilu wystarczy na wiatę 6,5 m w strefie II śniegowej? Ścianka 3 mm w profilu 60x60x3 mm przy rozstawie kratownic 90 cm daje zapas bezpieczeństwa dwukrotny względem obciążeń charakterystycznych 0,9 kN/m² śniegu i 0,5 kN/m² wiatru.

Ile kosztuje kratownica stalowa na dach jednospadowy o długości 6,5 m? Gotowa od producenta kosztuje 1500-2500 zł netto za sztukę, z rozbiórki 300-500 zł za ciętą do wymiaru, a materiał do samodzielnego spawania to wydatek rzędu 700-900 zł plus robocizna.

Czy profil 60x60x2 mm udźwignie dach jednospadowy? Przy rozpiętości powyżej 5 metrów nie, gdyż naprężenia normalne przy takiej ściance przekraczają 200 MPa i materiał wchodzi w zakres plastyczny, z którego nie wraca. Ścianka 2 mm sprawdza się w lekkich pergolach i zadaszeniach o rozpiętości do 3 metrów.

Jaka wysokość kratownicy przy 6,5 m rozpiętości? Najczęściej 45-55 cm w świetle pasów, czyli proporcja L/12 do L/15. Wartość ta wynika z kompromisu między sztywnością a masą własną konstrukcji.

Czy kratownicę można montować bez dźwigu? Tak, jeżeli masa pojedynczego elementu nie przekracza 120 kg, co przy 6,5 m rozpiętości i profilu 60x60x3 mm jest spełnione. Kluczowe jest ustawienie elementu na przyczepie na osi montażu oraz czterech pracowników z łańcuchami.

Strefę śniegową i wiatrową dla swojej lokalizacji sprawdzisz w załączniku krajowym do norm PN-EN 1991-1-3 i PN-EN 1991-1-4 opublikowanym na portalach Głównego Urzędu Nadzoru Budowlanego oraz w serwisach projektowych takich jak kb.pl lub konstruktorzy24.pl. Mapy obciążeń znajdziesz też na stronie ITB w Warszawie (itb.pl) w zakładce normalizacji. Wszystkie podane ceny i przedmiary mają charakter orientacyjny i wymagają weryfikacji w aktualnych cennikach producentów stali oraz lokalnych wykonawców.
