Kratownica na dach dwuspadowy – stal i drewno, które naprawdę trzymają dach

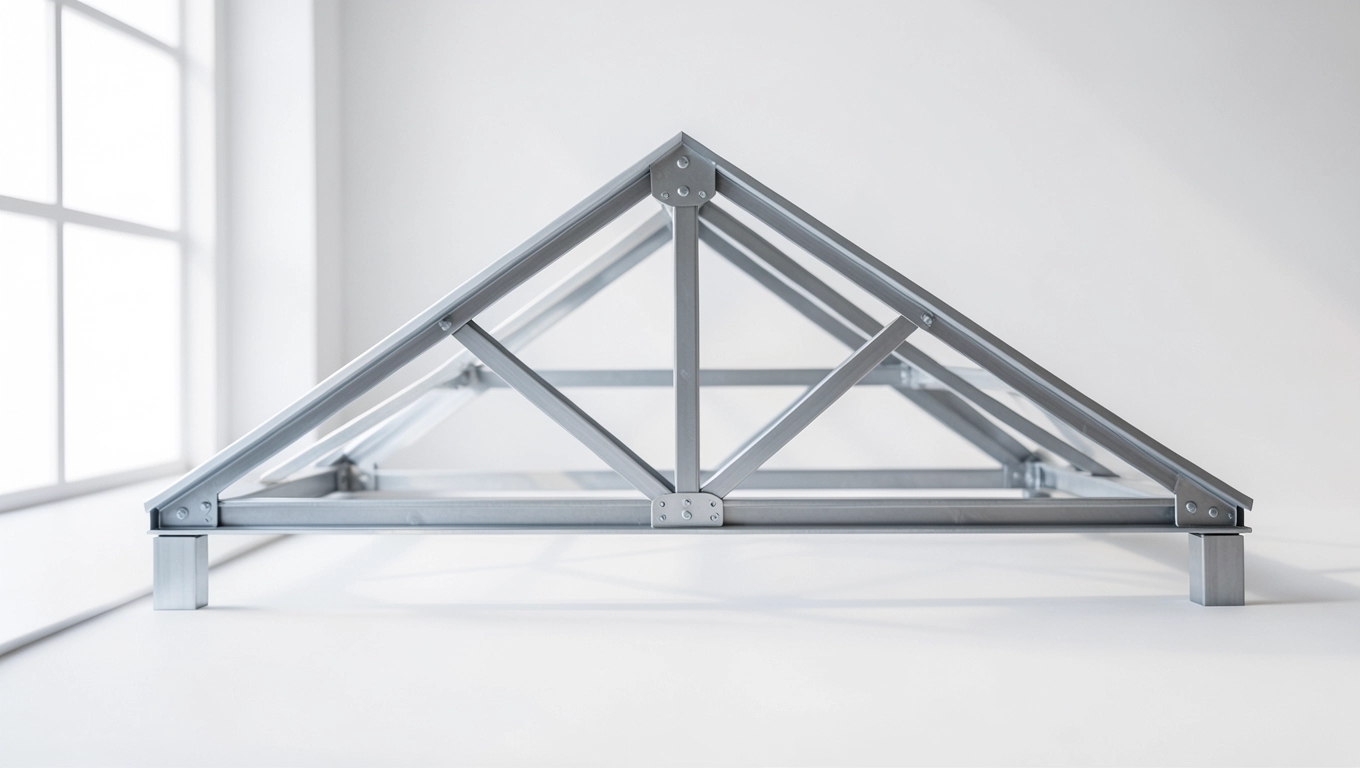

Kratownica stalowa na dach dwuspadowy profile, pasy i węzły bez tajemnic

Kratownica stalowa na dach dwuspadowy to przęsłowy element nośny, zbudowany z pasa górnego, dolnego i systemu krzyżulców. Każdy z nich przenosi konkretne siły: górny kratownicy ściskanie, dolny rozciąganie, a skośne pręty rozkładają obciążenia na węzły. Taki podział pracy pozwala zużyć nawet o 30-40% mniej stali niż przy pełnościennej ramie, przy zachowaniu tej samej sztywności.

• Kratownica stalowa na dach dwuspadowy profile, pasy i węzły bez tajemnic
• Kratownica drewniana na dach dwuspadowy kiedy warto ją wybrać
• Kratownica stalowa czy drewniana co lepiej sprawdza się na dachu dwuspadowym

W praktyce przemysłowej najczęściej spotyka się profile zamknięte kwadratowe i prostokątne, czyli RK (np. RK 120×120×5/6/8 na pas górny) oraz rury okrągłe RP 80-120×3. W obiektach z suwnicą lub przy dużych rozpiętościach sięga się po dwuteowniki HEA 220 na pas górny i HEA 200 na dolny. Krzyżulce skrajne mają większy przekrój (RK 100-120×4-8), bo to one stabilizują całą geometrię przy obciążeniach wiatrem bocznym.

Kratownica dachowa dwuspadowa zyskuje przewagę kosztową od około 15 m rozpiętości. Niżej opłaca się klasyczna rama, powyżej 20 m kratownica zaczyna wygrywać masą i ceną. Norma PN-EN 1993, czyli Eurokod 3, dokładnie opisuje wymagania dla tego typu konstrukcji, w tym klasę stali (najczęściej S355), granicę plastyczności i współczynniki bezpieczeństwa.

Węzły kratownicy dlaczego to miejsce krytyczne

Węzeł to nie spawane „skrzyżowanie kijów", lecz precyzyjnie obliczone połączenie. Oś wszystkich prętów schodzących się w jednym punkcie musi pokrywać się z osią pasa. Każdy mimośród, nawet 15 mm, generuje moment zginający, który potrafi obniżyć nośność węzła o 12-18%. Dlatego warsztat wykonawczy tnie profile piłą taśmową lub laserem, a nie szlifierką kątową.

Drugim, równie ważnym elementem jest blacha węzłowa, czyli stalowa płyta o grubości 8-16 mm, do której przyspawane są wszystkie pręty. Jej geometria wynika z obliczeń MES, a nie „wyczucia spawacza". W rozwiązaniach premium stosuje się spawanie w osłonie argonu (metoda 135), co daje spoiny o wyższej ciągliwości niż spawanie elektrodą otuloną.

Masa i koszty liczby zamiast obietnic

Dla rozpiętości 24 m i obciążenia charakterystycznego 1,5 kN/m², kratownica stalowa z profili zamkniętych waży orientacyjnie 18-22 kg/m². W przeliczeniu na metr kwadratowy rzutu dachu dwuspadowego daje to koszt samej konstrukcji stalowej w granicach 320-460 zł netto m². Cena rośnie przy stropodachu z blachy trapezowej, izolacji termicznej i warstw przeciwwilgociowych, ale sam szkielet mieści się w podanym widełkach.

Kratownica stalowa jest strukturą prętową pracującą osiowo. Każde obciążenie poza węzłami (na przykład zawieszenie instalacji wentylacyjnej na pasie dolnym, poza projektowanym punktem) wprowadza zginanie, które zmienia rozkład sił i może przekroczyć nośność nawet o 40%. Obciążenia punktowe dopuszcza się wyłącznie w węzłach albo przez dodatkowe wzmocnienia obliczone indywidualnie.

Kratownica drewniana na dach dwuspadowy kiedy warto ją wybrać

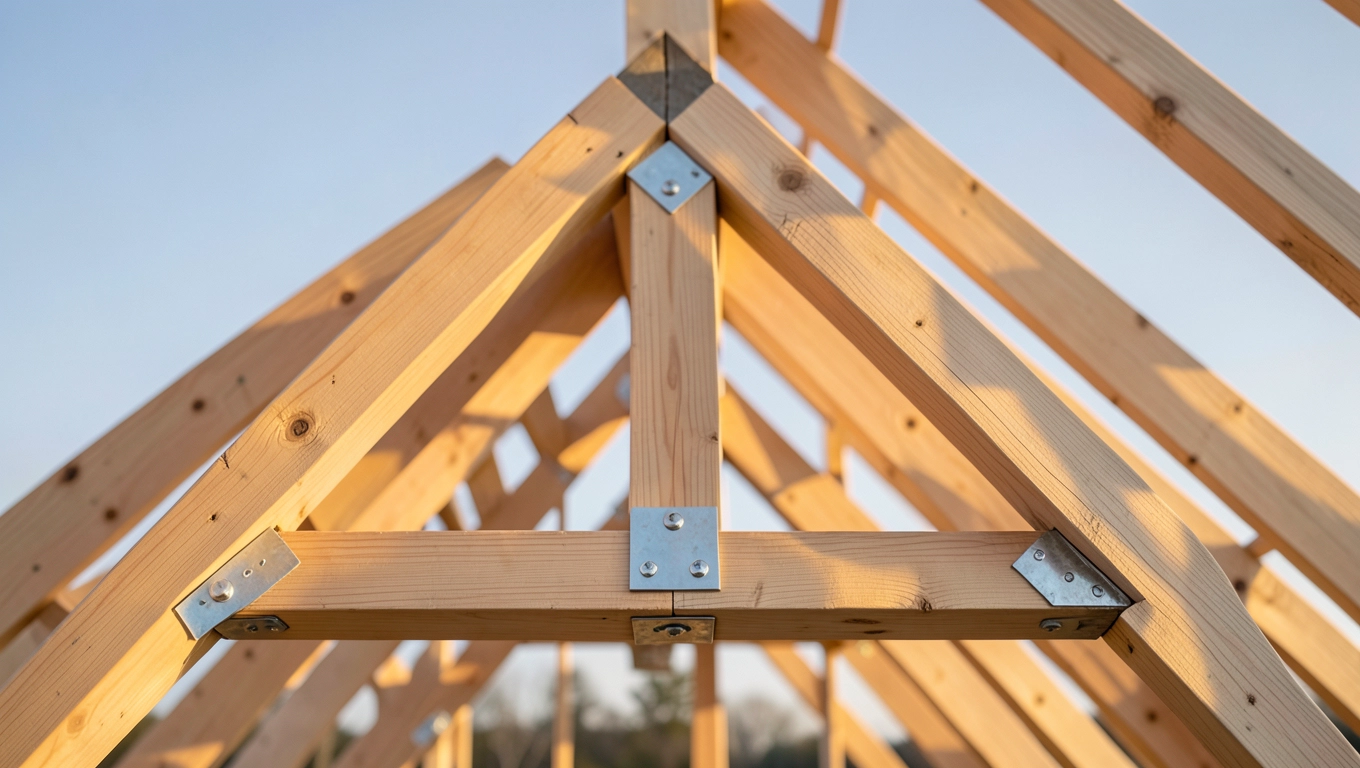

Drewniana kratownica na dach dwuspadowy to lekka, prefabrykowana konstrukcja z tarcicy łączonej płytkami kolczastymi (metoda MiTek lub ITW). Pojedynczy element powstaje w fabryce w ciągu kilku godzin, a na budowie montuje się go jako gotowy dźwigar. Jej sercem jest tarcica konstrukcyjna C24 lub wyższa, łączona w węzłach stalowymi płytkami z wytłoczonymi zębami.

Najczęściej spotykane typy dźwigarów drewnianych to kratownica trójkątna (Fink), kratownica z pasem górnym łamanym oraz wariant dwutrapezowy. Każdy z nich sprawdza się w innej geometrii dachu: Fink jest ekonomiczny od 6 do 12 m rozpiętości, łamany pas górny pozwala wykorzystać poddasze, a wariant dwutrapezowy przenosi większe obciążenia śniegiem w strefach górskich.

Zalety, które decydują o wyborze

Pierwszą jest masa własna wynosząca zwykle 15-25 kg/m², czyli 3-4 razy mniej niż kratownica stalowa. Dzięki temu montaż przebiega bez dźwigu, często ręcznie, co obniża koszty placu budowy. Drugą to naturalna izolacyjność termiczna drewna, eliminująca konieczność stosowania przekładek termicznych tam, gdzie kratownica przenika przez strefy ocieplone. Trzecią atut stanowi szybkość realizacji: dom jednorodzinny 150 m² zamyka się dachem w 2-3 dni robocze.

Ograniczenia i pułapki

Drewno reaguje na wilgotność, dlatego kratownica drewniana na dach dwuspadowy wymaga starannej paroizolacji od strony wnętrza i szczelnej wentylacji od strony pokrycia. Przy wilgotności tarcicy powyżej 20% płytki kolczaste tracą nośność nawet o 25%. Kolejne ograniczenie to rozpiętość: powyżej 12 m ceny rosną szybciej niż w stali, a powyżej 15 m wykonawcy rzadko dają gwarancję bez specjalistycznych łączników.

W strefach ochrony pożarowej (np. przy granicy z lasem) kratownica drewniana bez impregnatu ogniochronnego nie spełnia wymogów NRO. Impregnacja zwiększa koszt o 8-12%, ale podnosi odporność ogniową do klasy R30, a nierzadko R60. Bez niej dach z klasy reakcji na ogień D-s2,d0 spada do E, co może dyskwalifikować cały projekt.

Kiedy wybrać kratownicę drewnianą

Domy jednorodzinne, budynki mieszkalne do trzech kondygnacji, garaże i wiaty to naturalne środowisko dla prefabrykowanego drewna. Również obiekty o rosnących wymaganiach ekologicznych, gdzie certyfikaty FSC lub PEFC mają znaczenie marketingowe. Nie sprawdzi się w halach magazynowych z suwnicą, w obiektach przemysłowych z agresywnym środowiskiem chemicznym ani w dużych rozpiętościach powyżej 15 m.

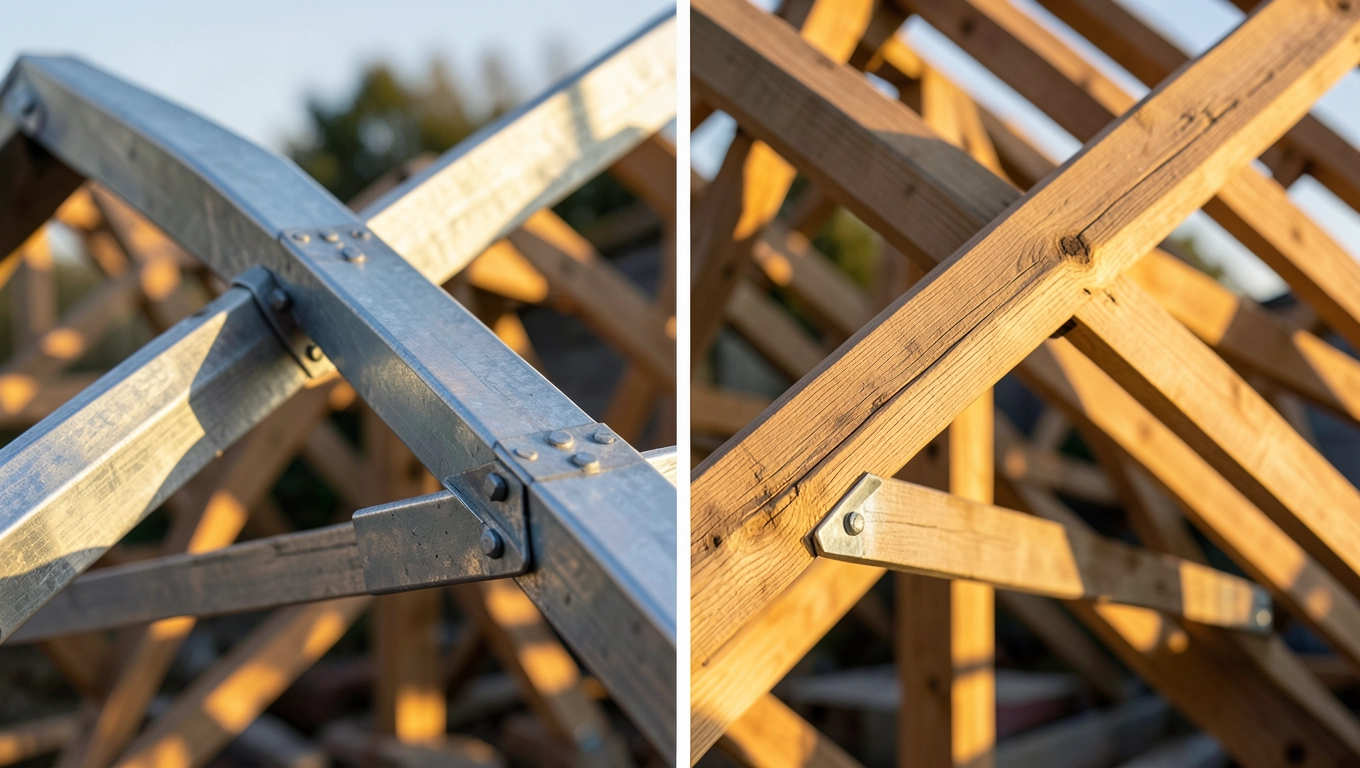

Kratownica stalowa czy drewniana co lepiej sprawdza się na dachu dwuspadowym

Wybór między kratownicą stalową a drewnianą sprowadza się do trzech zmiennych: rozpiętości, obciążeń użytkowych i wymagań przeciwpożarowych. Stal dominuje od 15 m wzwyż, przy obciążeniach ponad 2,5 kN/m² (sufit podwieszany, instalacje, śnieg w strefach górskich) oraz tam, gdzie klasa odporności ogniowej R60 jest wymagana przepisami.

Drewno triumfuje na rozpiętościach do 12 m, w budownictwie mieszkaniowym, przy ograniczonym dostępie do dźwigu i tam, gdzie izolacja termiczna bez mostków cieplnych stanowi priorytet. Niższa masa własna oznacza też mniejsze obciążenie ścian nośnych, a to pozwala zastosować lżejszy fundament.

Porównanie parametryczne

Koszty eksploatacji i serwisowania

Stal chroniona powłoką cynkową ogniowego (zgodnie z PN-EN ISO 1461) wytrzymuje 30-50 lat bez renowacji w środowisku C2. Drewno wymaga przeglądu co 5 lat i ewentualnej wymiany fragmentów, jeśli impregnacja uległa degradacji. W długim horyzoncie, powyżej 25 lat, koszty cyklu życia stali wypadają niżej, szczególnie w obiektach komercyjnych z intensywną eksploatacją.

Kratownica N, W i K różnice, które kosztują

Układ krzyżulców wpływa na sztywność i zużycie stali. Kratownica typu N (kratownica z krzyżulcami wyłącznie ściskanymi) zużywa najwięcej materiału, ale jest prosta w produkcji. Kratownica typu W (przemienne ściskanie/rozciąganie) oszczędza 8-12% stali kosztem bardziej złożonych węzłów. Kratownica typu K (krzyżulce dochodzą do środka) obniża długość wyboczeniową pasa górnego, ale wymaga starannej prefabrykacji.

Proces produkcji kratownicy stalowej krok po kroku

Pierwszy etap to projekt wykonawczy w środowisku BIM (Tekla Structures lub Advance Steel). Zawiera on nie tylko geometrię, ale też karty spawania, klasy materiałów i tolerancje montażowe. Drugi etap stanowi cięcie profili: laserem CO₂ (tolerancja ±0,5 mm) lub piłą taśmową (tolerancja ±1 mm). Trzeci to spawanie w uchwytach pozycjonujących, z kontrolą WPS (Welding Procedure Specification).

Czwarta faza obejmuje cynkowanie ogniowe wg PN-EN ISO 1461 lub malowanie antykorozyjne systemem duplex (cynk + farba). Piąta to transport i montaż na budowie z użyciem dźwigu i śrub sprężanych kontrolowanym momentem. Dopiero szóste miejsce zajmuje odbiór przez inspektora z uprawnieniami, który weryfikuje zgodność z PN-EN 1090 (wykonanie konstrukcji stalowej) i znak CE.

Checklist inwestora przed wyborem kratownicy

• Jaka rozpiętość w świetle? Poniżej 12 m zwykle drewno, powyżej 15 m zwykle stal.
• Jakie obciążenia użytkowe? Sufit podwieszany, instalacje, fotowoltaika zmieniają schemat statyczny.
• Jaka klasa odporności ogniowej? Stal bez ochrony daje R30, drewno zwykle R30 po impregnacji.
• Czy jest dostęp do dźwigu? Kratownica stalowa 24 m waży 1,2-1,8 t i wymaga montażu mechanicznego.
• Jakie warunki gruntowe? Lżejsza kratownica oznacza mniejsze obciążenie fundamentu.
• Jaki jest agresywność środowiska? W halach z chemią stal potrzebuje cynkowania + malowania.
• Jakie są wymagania akustyczne? Drewno tłumi lepiej, stal wymaga dodatkowych wibroizolatorów.
• Jaki jest budżet i horyzont eksploatacji? Stal amortyzuje się w 15-20 lat, drewno w 10-12.

Normy i przepisy, które musi znać inwestor

Projekt kratownicy stalowej opiera się na Eurokodzie 3 (PN-EN 1993-1-1 dla konstrukcji stalowych i 1993-1-8 dla węzłów). Wykonanie reguluje PN-EN 1090-2 z klasą wykonania EXC2 lub EXC3. Cynkowanie ogniowe opisuje PN-EN ISO 1461. W przypadku konstrukcji drewnianych obowiązuje Eurokod 5 (PN-EN 1995-1-1) oraz krajowy załącznik normatywny. Każdy projekt musi też uwzględniać PN-EN 1991 (obciążenia), w tym śnieg, wiatr i użytkowanie.

Kiedy kratownica nie wystarczy

Przy silnych obciążeniach skupionych, na przykład pod linie technologiczne o masie 5-10 t, lepsze okazują się blachownice lub podłużnice wzmocnione żebrami. Kratownica lubi obciążenia rozłożone, a nie punkty o dużej intensywności. W obiektach narażonych na drgania (tłocznie, prasy) stalowa kratownica wymaga dodatkowych stężeń pionowych lub ściągów, które mogą podnieść koszt o 15%.

Porównując oferty, warto pytać nie tylko o cenę za metr kwadratowy, ale o klasę wykonania (EXC1-EXC4), gatunek stali (S235, S355, a czasem S460), jakość powłoki antykorozyjnej oraz zawartość dokumentacji powykonawczej. Różnica 30 zł/m² między ofertami często kryje właśnie te parametry, a nie jakość materiału.

Całkowity koszt inwestycji ukryte pozycje

Oprócz samej kratownicy w budżecie trzeba uwzględnić stężenia wiatrowe i montażowe (5-8% masy głównej), łączniki śrubowe (klasa 8.8 lub 10.9), podstawy słupów i kotwy fundamentowe, a także transport. W typowej hali 30×60 m te elementy stanowią 22-28% kosztu konstrukcji stalowej. W kratownicy drewnianej podobne koszty dodatkowe są niższe, ale dochodzi impregnowanie, membrana paroprzepuszczalna i kontrłaty.

Warto też uwzględnić koszt projektu wykonawczego: 18-35 zł/m² dla stali, 12-22 zł/m² dla drewna. Skala oszczędności zależy od powtarzalności elementów. Przy serii identycznych kratownic w hali magazynowej cena spada nawet o 12% dzięki powtarzalnym ustawieniom spawania i minimalizacji odpadów.

Realizacja referencyjna liczby z budowy

Hala magazynowa 30×72 m z dwuspadowym dachem o kącie 12°, rozpiętość kratownicy 30 m, wysokość 2,4 m, kratownica typu W z profili RK 120×120×5 (pas górny), RK 100×100×4 (pas dolny), RP 80×3 (krzyżulce). Masa własna 19,4 kg/m², montaż trwał 6 dni roboczych z dźwigiem 40 t. Obciążenie charakterystyczne 1,8 kN/m², klasa wykonania EXC2, powłoka cynkowa ogniowa 85 μm.

Drugi przykład: obiekt produkcyjny 24×48 m z kratownicą stalową 24 m i wbudowaną suwnicą o udźwigu 5 t. Zastosowano profile HEA 220 (pas górny) i HEA 200 (pas dolny), klasa stali S355. Masa wzrosła do 32 kg/m², ale pozwoliła przenieść dynamiczne obciążenia suwnicy bez dodatkowych wzmocnień. Czas realizacji od zamówienia do montażu wyniósł 9 tygodni.

Najczęstsze pytania inwestorów

„Czy kratownica stalowa może być narażona na korozję?" Odpowiedź: tak, jeśli nie zostanie odpowiednio zabezpieczona. Cynkowanie ogniowe zgodnie z PN-EN ISO 1461 daje ochronę 30-50 lat w środowisku C2, ale w agresywnym C4 wymaga systemu duplex (cynk + farba epoksydowa 80 μm).

„Ile kosztuje kratownica stalowa na dach dwuspadowy 20 m?" Orientacyjnie 340-420 zł/m² netto, zależnie od obciążeń, typu kratownicy i regionu Polski. W woj. śląskim i mazowieckim ceny bywają o 6-10% wyższe niż w podkarpackim.

„Czy montować kratownice latem czy zimą?" Stal nie ma ograniczeń termicznych poza bezpieczeństwem pracy (norma BHP). Drewno zachowuje stabilność w przedziale -10 do +30°C, ale wilgotność tarcicy powyżej 18% dyskwalifikuje montaż w ujemnych temperaturach.

„Jaki kąt dachu dwuspadowego jest optymalny?" Dla kratownicy stalowej 12-15°, dla drewnianej 30-45°. Niższy kąt oznacza mniejsze zużycie materiału pokrycia, ale wyższe ryzyko zalegania śniegu, co trzeba uwzględnić w obciążeniach wg PN-EN 1991-1-3.

„Czy można samodzielnie zaprojektować kratownicę?" Teoretycznie tak, ale praktycznie każdy projekt wymaga podpisu osoby z uprawnieniami budowlanymi w specjalności konstrukcyjno-budowlanej. Bez tego kierownik budowy nie odbierze konstrukcji, a ubezpieczyciel odmówi wypłaty w razie szkody.

Mikroklimat, akustyka i komfort użytkowania

Stalowa kratownica podlega zjawisku kondensacji w strefach o dużej różnicy temperatur, na przykład w halach chłodniczych. Krople wody na zimnych profilach powodują korozję i zawilgocenie izolacji. Rozwiązaniem jest szczelina wentylacyjna 4-6 cm między blachą a termoizolacją, wymuszająca cyrkulację powietrza. W kratownicy drewnianej problem nie występuje, bo drewno pochłania i oddaje wilgoć bez kondensacji.

Akustyka stali w halach z suwnicą bywa uciążliwa: rezonans własny kratownicy pracującej w paśmie 8-12 Hz wzmacnia wibracje. Projektanci stosują tłumiki masowe (60-120 kg/m²) w stropie lub dodatkowe ściągi diagonalne. Drewno tłumi wibracje naturalnie i nie wymaga takich zabiegów.

Perspektywa cyklu życia i recykling

Stal podlega recyklingowi w 100% bez utraty właściwości mechanicznych. Demontaż kratownicy stalowej pozwala odzyskać 85-90% masy materiału, a pozostałe 10-15% to spoiny i powłoki, które trafiają do hut jako wsad żużlowy. Drewno z kratownicy można poddać recyklingowi energetycznemu (spalanie w spalarniach z odzyskiem ciepła), ale emisja CO₂ w cyklu życia jest wyższa niż dla stali, jeśli certyfikat EPD wykazuje import tarcicy.

W obiektach z certyfikacją BREEAM lub LEED kratownica stalowa z recyklingu (RE content powyżej 60%) uzyskuje dodatkowe punkty. Drewno z certyfikatem FSC ma podobną przewagę, ale w innej kategorii.

Wybór między kratownicą stalową a drewnianą na dach dwuspadowy najlepiej powierzyć projektantowi z uprawnieniami, który wykona obliczenia w środowisku MES i zestawi je z realnymi obciążeniami użytkowymi. Bezpłatna konsultacja z producentem konstrukcji stalowych pozwala zwykle dobrać optymalny profil i układ krzyżulców już na etapie koncepcji, zanim zamówienie na warsztat zostanie złożone.

Źródła danych i norm: PN-EN 1993-1-1 (Eurokod 3, projektowanie konstrukcji stalowych), PN-EN 1993-1-8 (węzły), PN-EN 1995-1-1 (Eurokod 5, konstrukcje drewniane), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1090-2 (wykonanie konstrukcji stalowych), PN-EN ISO 1461 (cynkowanie ogniowe), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (aktualny tekst jednolity). Informacje branżowe i katalogi producentów profili zamkniętych: strona Instytutu Konstrukcji Budowlanych ITB oraz portal PZiTB.
