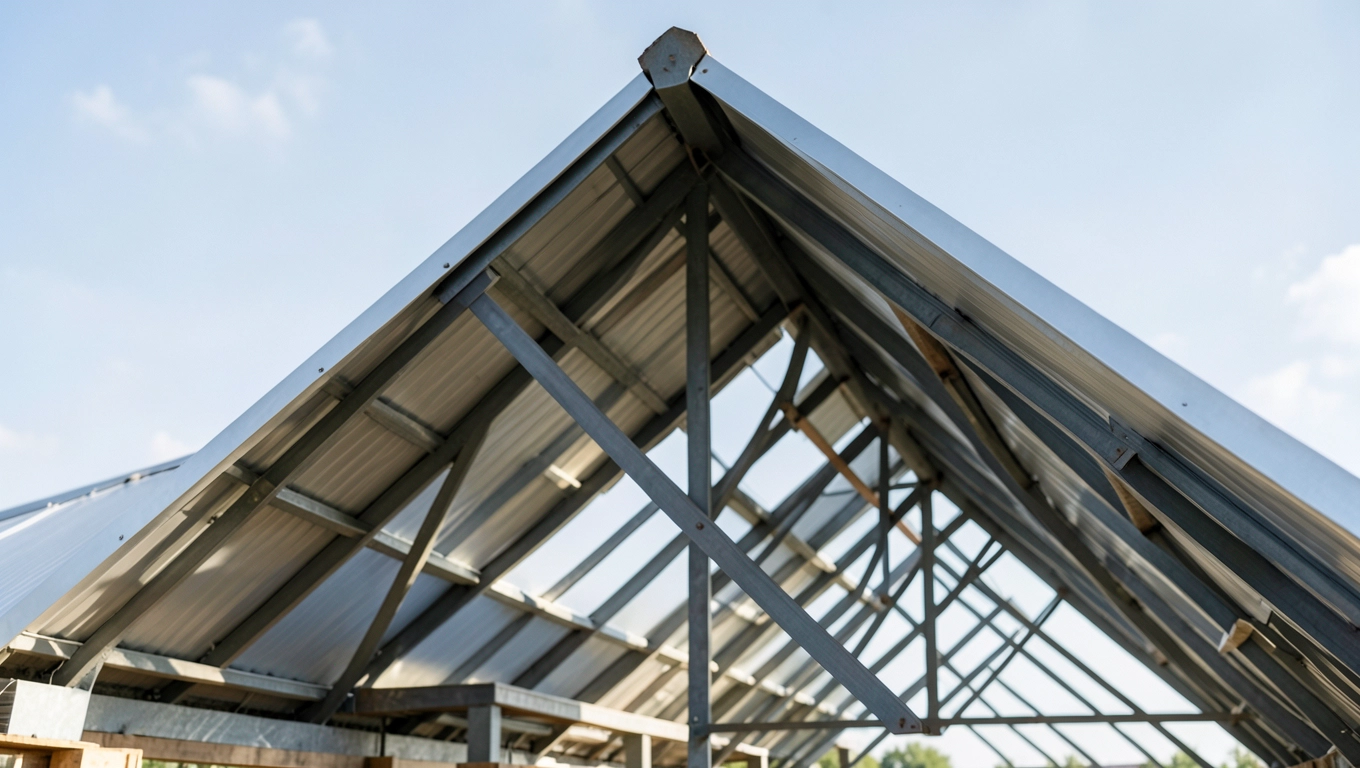

Kratownica dachowa jednospadowa – wybór, wymiary i montaż

Kratownica dachowa jednospadowa to jeden z tych elementów konstrukcyjnych, przy których każdy błąd w doborze parametrów kosztuje podwójnie raz przy zakupie złego rozwiązania, drugi raz przy naprawianiu błędu na placu budowy. Stalowe kratownice jednospadowe rządzą się bardzo konkretnymi prawami geometrii i statyki, a rynek oferuje dziś zarówno gotowe serie wymiarowe dostępne od ręki, jak i egzemplarze z drugiej ręki po cenach, które potrafią kusić ale kuszą z różnym skutkiem. Żeby wybrać właściwie, trzeba wiedzieć dokładnie, za co się płaci.

• Wymiary i nośność kratownicy jednospadowej
• Stal ocynkowana materiał i powłoka ochronna
• Zastosowanie kratownicy jednospadowej w różnych obiektach
• Montaż kratownicy jednospadowej co decyduje o powodzeniu
• Ceny i dostępność nowe czy używane kratownice jednospadowe
• Pytania i odpowiedzi kratownica dachowa jednospadowa

Wymiary i nośność kratownicy jednospadowej

Standardowa kratownica dachowa jednospadowa dostępna na polskim rynku konstruowana jest najczęściej w trzech wariantach rozpiętości: 10 m, 12 m i 14 m. Każdy z tych wariantów to nie tylko inna długość, lecz przede wszystkim inny moment zginający, inne siły w pasach i inny ciężar własny, który z kolei wpływa na dobór słupów lub murłat. Producenci projektują te serie tak, żeby pokryć największą część typowych potrzeb hal magazynowych, wiat i obiektów rolniczych jednym katalogowym rozwiązaniem.

Wysokość kratownicy w standardowym wariancie wynosi 85 cm to wymiar mierzony między osią pasa dolnego a osią pasa górnego w najwyższym miejscu przekroju. Taka wysokość daje stosunek rozpiętości do wysokości rzędu 1:12 dla kratownicy 10-metrowej, co plasuje się w zakresie uznawanym przez normy za racjonalny ekonomicznie. Mniej materiału, niż wymagałaby belka pełnościenna, przy zachowaniu wystarczającej sztywności ugięciowej.

Pasy nośne wykonuje się z prostokątnych profili zamkniętych 80×40×3 mm. Ten dobór nie jest przypadkowy profil prostokątny, ustawiony dłuższym wymiarem w płaszczyźnie pionowej, ma większy wskaźnik wytrzymałości w kierunku, gdzie naprężenia są najwyższe. Krzyżulce łączące pasy to profile kwadratowe 40×40×2 mm, dobrane tak, by przenosić siły osiowe przy minimalnym ciężarze własnym; w kratownicy każdy element pośredni pracuje niemal wyłącznie na ściskanie lub rozciąganie, nie na zginanie. Rozstaw samych kratownic w układzie nośnym dachu przyjmuje się standardowo co 4 m.

Może Cię zainteresować też ten artykuł Kratownica na dach jednospadowy

Nachylenie połaci dachowej zakodowane w geometrii kratownicy jednospadowej wynosi typowo 5°. To minimum wymagane przez normy dla większości popularnych pokryć na blachę trapezową lub płytę warstwową zapewnia grawitacyjny odpływ wody deszczowej, nie generując przy tym nadmiernych sił poziomych od obciążenia śniegiem. Przy małym kącie nachylenia wartości poziomej składowej parcia śniegu są pomijalnie małe, co upraszcza obliczenia przekrojów słupów.

Nośność obliczeniowa nie jest stałą cechą kratownicy samej w sobie zależy od strefy śniegowej, układu purlini, rodzaju pokrycia i rozstawu. Każda poprawnie dostarczona kratownica powinna mieć komplet obliczeń statycznych zgodnych z normą PN-EN 1993-1-1 (Eurokod 3), potwierdzających, że przyjęte profile nośne wytrzymują obciążenia charakterystyczne dla strefy I i II w Polsce. Kupując element bez takich obliczeń, przerzucasz całą odpowiedzialność na projektanta, który i tak będzie musiał je wykonać tyle że od zera, na swoje ryzyko.

Stal ocynkowana materiał i powłoka ochronna

Surowa stal konstrukcyjna S235 lub S355 bez żadnej ochrony powierzchni w polskim klimacie zaczyna korodować w ciągu kilkunastu miesięcy. Rdza to nie tylko estetyczny problem to elektrochemiczny proces, który wżera się w przekrój nośny, redukując go milimetr po milimetrze. Dlatego kratownice stalowe przeznaczone do zastosowań zewnętrznych lub w obiektach o podwyższonej wilgotności (magazyny, wiaty, chlewnie) wychodzą z produkcji w powłoce cynkowej nałożonej metodą ogniową.

Ocynkowanie ogniowe polega na zanurzeniu całej konstrukcji w kąpieli stopionego cynku o temperaturze około 450°C. Cynk reaguje ze stalą metalurgicznie, tworząc kilka warstw stopów cynk-żelazo, a na zewnątrz czystą warstwę cynku. Łączna grubość takiej powłoki na elementach kratownicy wynosi zazwyczaj 55-85 μm, co według normy EN ISO 1461 odpowiada klasie ochrony zdolnej wytrzymać kilkadziesiąt lat w umiarkowanie agresywnym środowisku atmosferycznym.

Mechanizm ochrony jest podwójny. Powłoka cynkowa działa bariierowo fizycznie izoluje stal od wilgoci i tlenu. Gdy powłoka zostanie miejscowo uszkodzona (np. przy cięciu lub spawaniu), aktywuje się ochrona galwaniczna: cynk jako metal o niższym potencjale elektrochemicznym utlenia się szybciej niż żelazo, „poświęcając się" za materiał nośny. To zasadnicza różnica w porównaniu z malowaniem proszkowym, które po mechanicznym uszkodzeniu traci ochronę dokładnie w miejscu zarysowania.

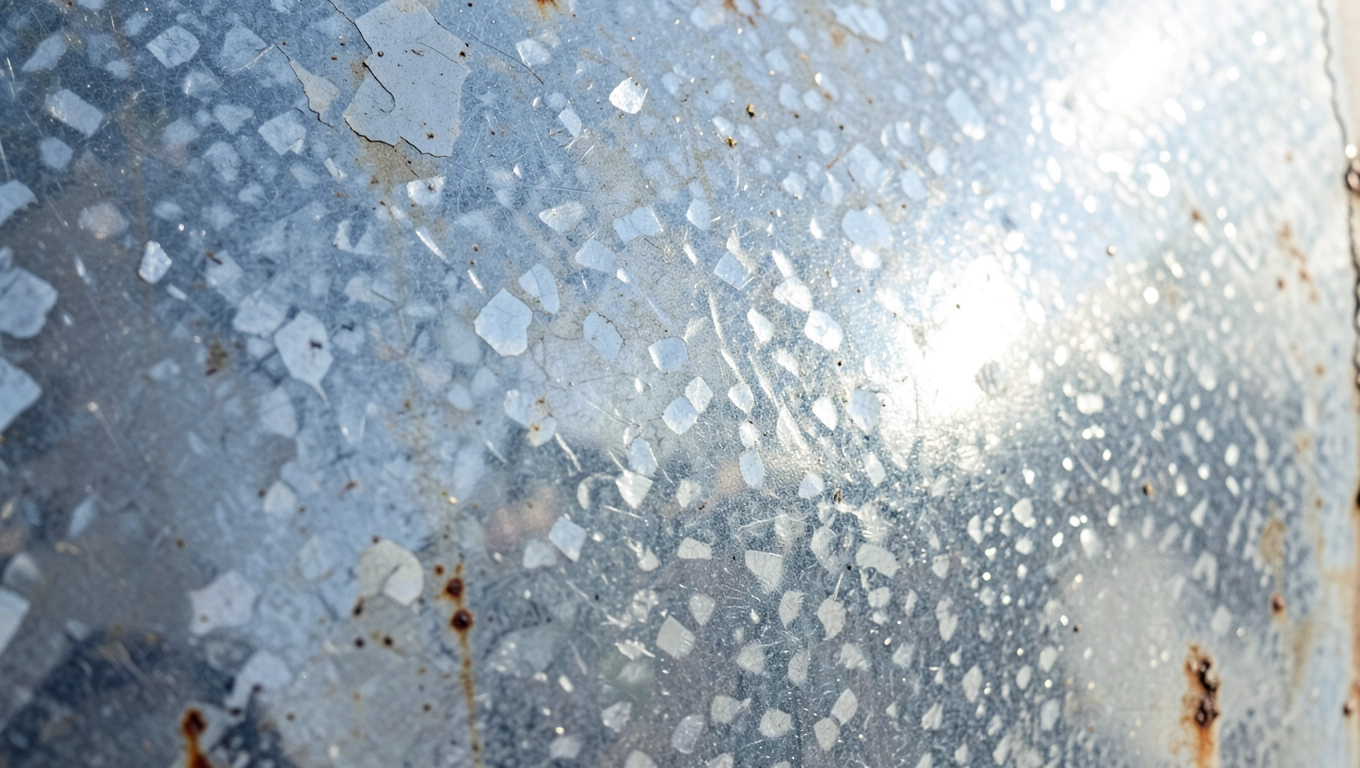

Przy ocenie używanych kratownic jednospadowych stan powłoki cynkowej jest pierwszym parametrem do sprawdzenia. Biały, kredowy osad na powierzchni to tlenek cynku zjawisko normalne, świadczące o tym, że powłoka aktywnie chroni. Brązowo-czerwone przebarwienia oznaczają, że cynk w tym miejscu został już skonsumowany i stal zaczęła rdzewieć. Taki element wymaga albo odrzucenia, albo kosztownego reprofilowania i nowego zabezpieczenia.

Kratownica ocynkowana ogniowo nie wymaga żadnej konserwacji przez minimum 25-30 lat w środowisku wiejskim lub podmiejskim to kategoria korozji C2 według normy EN ISO 12944. W środowiskach przemysłowych lub nadmorskich (kategoria C3-C4) żywotność spada, ale nadal pozostaje wielokrotnie wyższa niż przy powłokach malarskich. Ten aspekt ma bezpośrednie przełożenie na całkowity koszt posiadania obiektu, bo wymiana lub regeneracja pokrycia ochronnego na istniejącej konstrukcji nośnej jest operacyjnie znacznie droższa niż zapłacenie więcej za ocynk na etapie zakupu.

Zastosowanie kratownicy jednospadowej w różnych obiektach

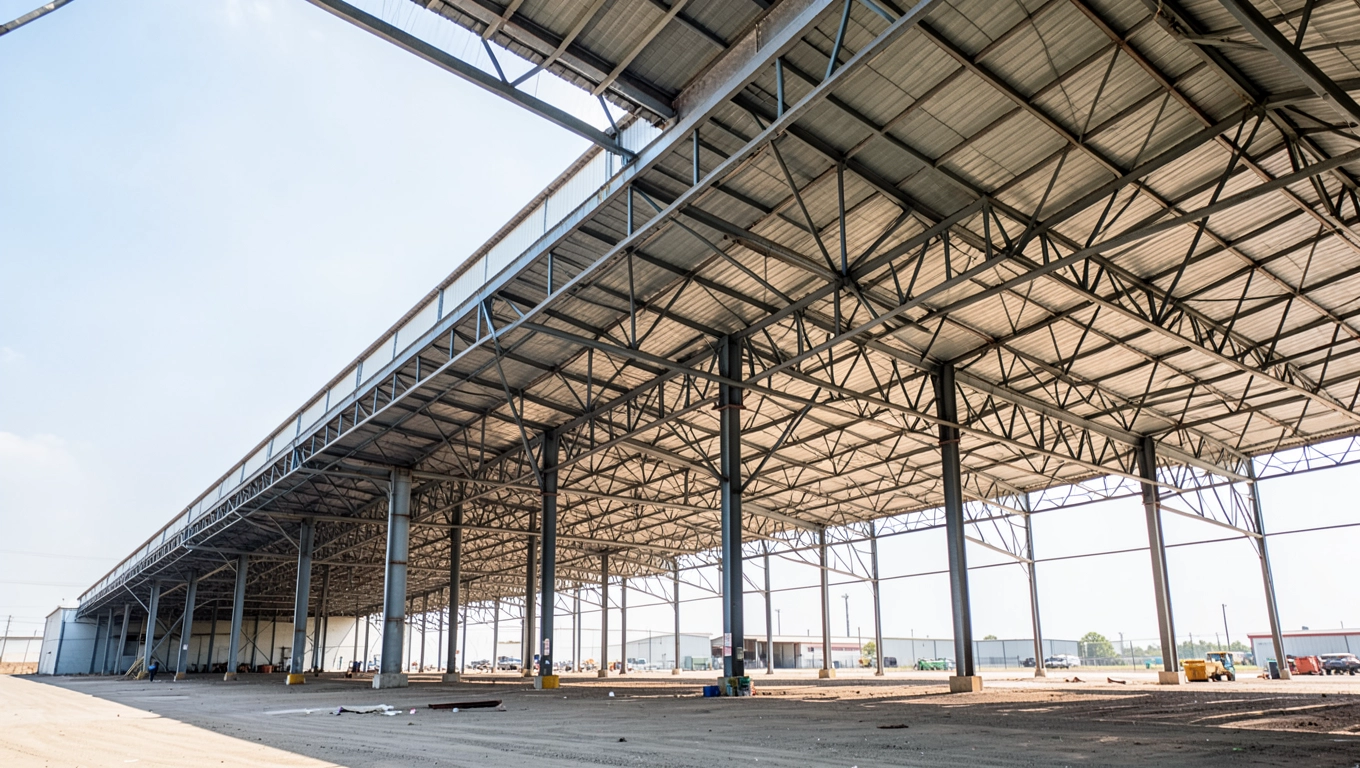

Jednospadowa geometria kratownicy wynika z jej najczęstszego kontekstu użytkowego hal i wiat, gdzie dach musi odprowadzać wodę tylko w jednym kierunku, a różnica wysokości ściany tylnej i przedniej jest projektowym założeniem, nie kompromisem. Magazyny logistyczne, hale produkcyjne, zadaszenia ciągów komunikacyjnych, budynki gospodarcze i obory wszędzie tam, gdzie liczy się prosta, tania i szybka do zmontowania konstrukcja dachowa, kratownica jednospadowa wygrywa z niemal każdą alternatywą.

W halach o szerokości do 14 m kratownica jednospadowa pozwala uzyskać wolną przestrzeń użytkową bez żadnego podporu pośredniego. To jedna z jej największych przewag nad tradycyjnym stropem czy płatwiową konstrukcją drewnianą rozpiętość 10-14 m bez słupa w środku przekroju daje swobodę aranżacji wnętrza i możliwość przejazdu wózkiem widłowym przez całą szerokość budynku. Przy obciążeniu technologicznym zawieszonym do kratownicy (rurociągi, oświetlenie LED, wentylacja) projekt musi jednak przewidzieć te siły skupione już na etapie obliczeń statycznych.

Obiekty rolnicze to osobna kategoria zastosowań, rządząca się swoimi wymaganiami. Chlewnie, stodoły i wiaty na maszyny pracują w środowisku o podwyższonym stężeniu amoniaku lub wilgotności przekraczającej 80%, co klasyfikuje je jako kategorię korozji C3 lub C4. W takich warunkach ocynkowanie ogniowe jest już nie preferencją, lecz techniczną koniecznością. Blacha trapezowa i płyta warstwowa mocowane do purlini opartych na kratownicy jednospadowej tworzą razem układ, który wytrzyma kilkadziesiąt lat bez poważnych interwencji serwisowych.

Dach jednospadowy pojawia się też coraz częściej jako dobudówka do istniejącego obiektu wiata przy hali produkcyjnej, zadaszenie rampy rozładunkowej, przedłużenie połaci istniejącego budynku. W takich przypadkach kratownica przyścienna mocowana jest jednym pasem do istniejącej ściany, co wymaga analizy nośności tej ściany pod kątem sił poziomych od wiatru. Wiele projektantów tego nie docenia ściana murowana lub żelbetowa nośna pionowo nie zawsze jest w stanie przejąć poziome parcie wiatru z dużej połaci dachu.

Hale wolnostojące a dobudówki

Kratownica jednospadowa w hali wolnostojącej pracuje inaczej niż ta sama kratownica zamocowana jako dobudówka do ściany. W układzie wolnostojącym obie podpory słup przedni i tylny muszą samodzielnie przejąć reakcje pionowe i poziome; projektant dobiera je niezależnie od otoczenia. W przypadku dobudówki jeden koniec kratownicy spoczywa na nowym słupie, drugi trafia na ścianę istniejącego budynku. Siły poziome od wiatru i nierównomiernego obciążenia śniegiem mogą generować w tym węźle moment, którego stara ściana zwyczajnie nie była obliczana na przenoszenie. Dlatego decyzja o montażu przyściennym zawsze powinna poprzedzać ekspertyzę istniejącej konstrukcji, a nie odwrotnie.

Montaż kratownicy jednospadowej co decyduje o powodzeniu

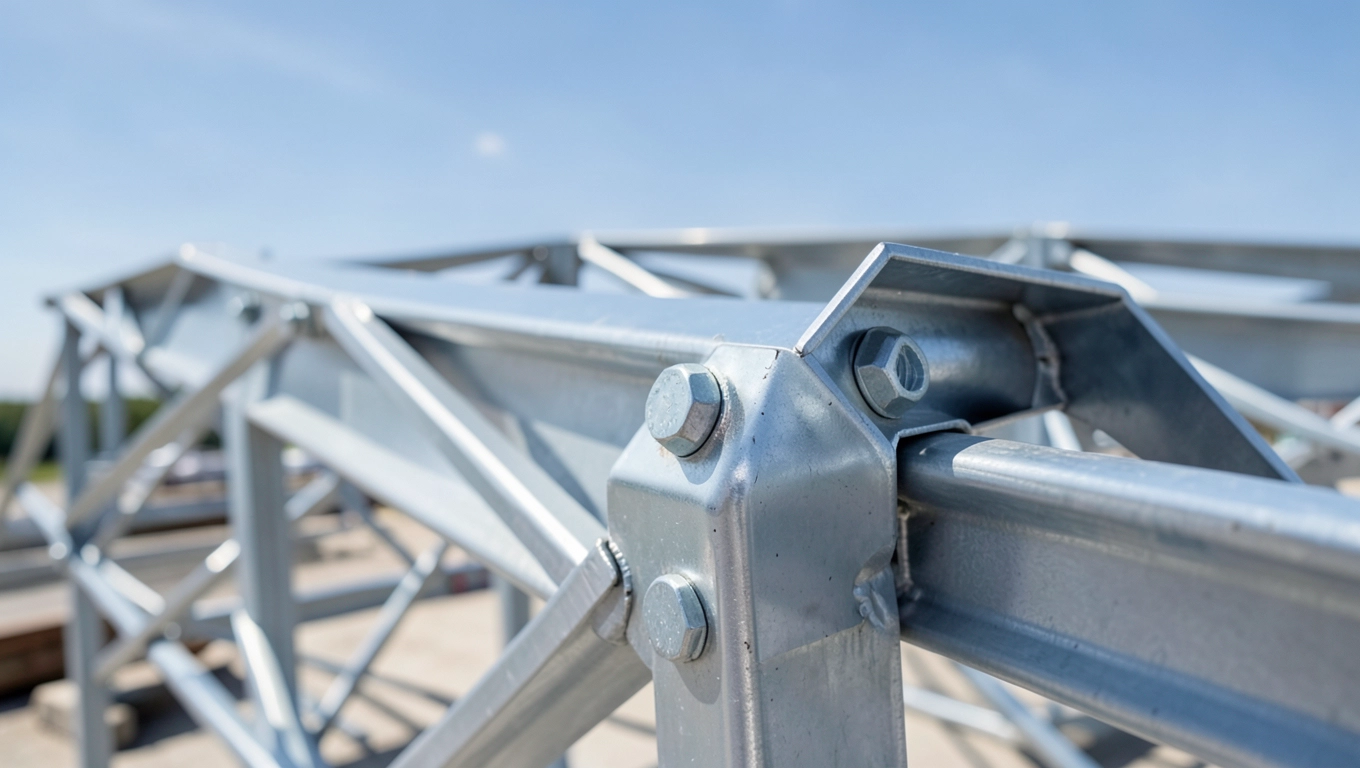

Kratownica stalowa dostarczana jest na budowę jako gotowy prefabrykat żadnego spawania na miejscu, żadnej obróbki cieplnej, zero czekania na utwardzenie betonu. Sam montaż ogranicza się do ustawienia elementu w pozycji docelowej, wyrównania osi i przykręcenia lub przyspawania do wcześniej przygotowanych blach czołowych lub wsporników. Brzmi prosto, ale każdy etap ma swoje wąskie gardła.

Pierwsza krytyczna kwestia to precyzja stopy podpierającej. Kratownica przekazuje obciążenia na słupy lub mury poprzez bardzo małą powierzchnię styku kilkanaście centymetrów kwadratowych blachy czołowej. Naprężenia w tym węźle są wysokie, a każde odchylenie od pionu lub poziomej płaszczyzny nośnej przesuwa punkt przyłożenia siły, generując dodatkowy mimośród. Tolerancja ustawienia podpór nie powinna przekraczać ±5 mm w każdym kierunku, co wymaga dobrego niwelowania przed betonowaniem lub przykręcaniem kotw.

Montaż kratownicy o długości 10-14 m wymaga dźwigu lub przynajmniej ciężkiego wózka widłowego z odpowiednim osprzętem. Kratownica stalowa tej klasy waży od 150 do 280 kg w zależności od rozpiętości to nie jest element, który dwóch ludzi uniesie na stropodach bez sprzętu. Punkty podwieszenia lin lub łańcuchów zawiesia muszą przypadać na węzły kratownicy, nie na środki przęseł pasów w przeciwnym razie w czasie podnoszenia w pasie górnym pojawia się zginanie, które może trwale odkształcić element.

Po ustawieniu w pozycji docelowej kratownica powinna być natychmiast stężona tymczasowymi podporami lub przewiązkami do sąsiednich elementów konstrukcyjnych. Swobodnie stojąca kratownica jest niestabilna w płaszczyźnie prostopadłej do swojej płaszczyzny nośnej moment krytyczny dla zwichrzenia pasa górnego ściskanego może być zaskakująco mały przy długościach powyżej 10 m. Stężenia tymczasowe usuwa się dopiero po zamontowaniu purlini lub płatwi i przykręceniu pokrycia na minimum trzech kratownicach tworzących sztywny fragment połaci.

Połączenia śrubowe w węzłach kratownicy producent realizuje fabrycznie. Na placu budowy zostają tylko połączenia mocujące kratownicę do słupów zwykle śruby kotwowe M20 lub M24 klasy 8.8, dokręcane momentem 190-350 Nm w zależności od średnicy. Niedokręcenie połączeń śrubowych jest jednym z najczęstszych błędów wykonawczych, który nie objawia się natychmiast, ale po latach powoduje luzowanie się węzłów i mikroprzesunięcia wpływające na szczelność pokrycia dachowego.

Mocowanie na murze versus mocowanie na słupach stalowych

Ceny i dostępność nowe czy używane kratownice jednospadowe

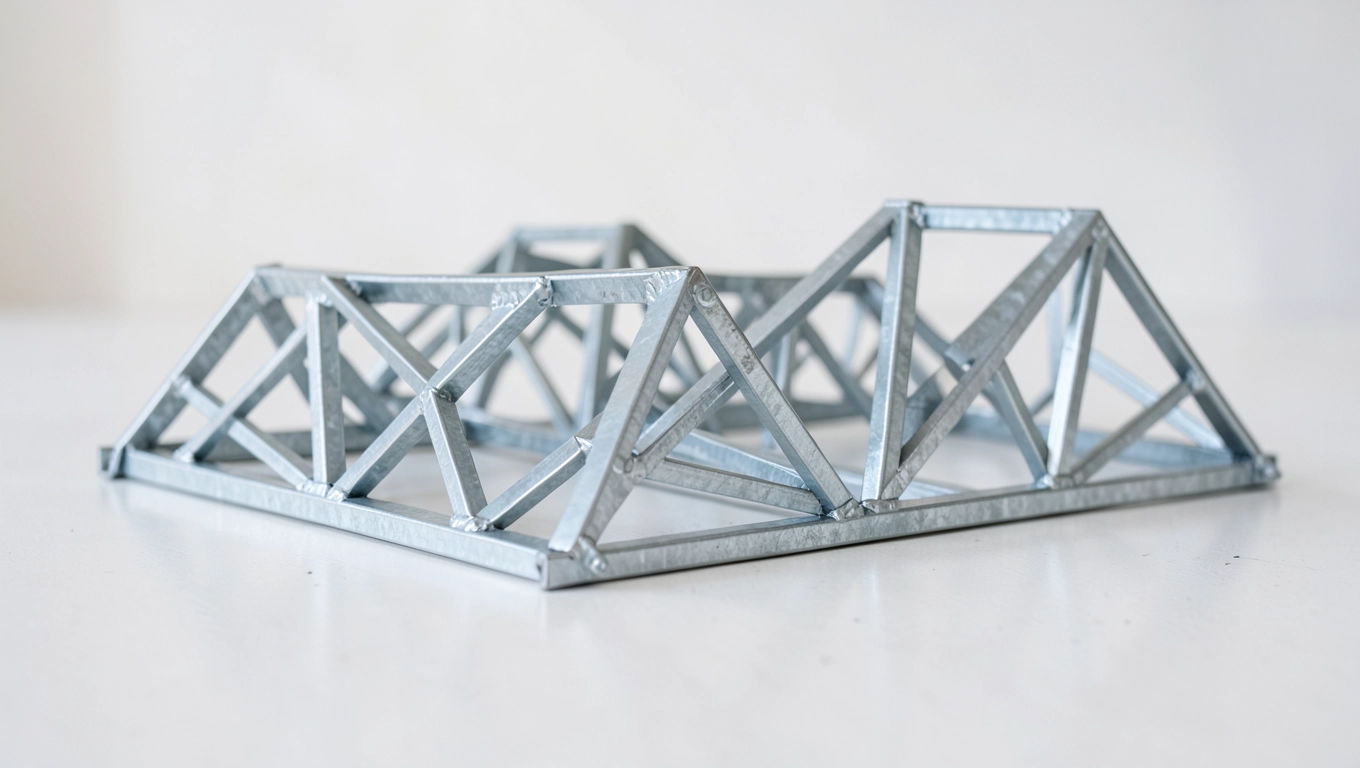

Ceny nowych kratownic jednospadowych ocynkowanych ogniowo wahają się w zależności od rozpiętości, producenta i aktualnych cen stali. Kratownica 10-metrowa to koszt rzędu 1 200-1 800 zł netto za sztukę, wariant 12-metrowy kosztuje zwykle 10-20% więcej, a 14-metrowy podbija poprzeczkę o kolejne 15-25% względem dwunastki. Różnica nie wynika tylko z większej ilości materiału dłuższa kratownica wymaga grubszych profili pasów nośnych i cięższych węzłów, żeby utrzymać ugięcie w normowym limicie L/250.

Kratownice używane pojawiają się na rynku po rozbiórce hal lub przy likwidacji inwestycji ceny potrafią być nawet o 40-60% niższe od nowych odpowiedników. Taka oszczędność jest realna, ale obwarowana kilkoma warunkami, których pominięcie zmienia korzystną okazję w kosztowny kłopot. Każdy używany element wymaga oceny stanu powłoki cynkowej, pomiarów geometrycznych potwierdzających brak trwałych odkształceń oraz jeśli kratownica ma trafić do budynku wymagającego pozwolenia na budowę nowych obliczeń statycznych potwierdzających nośność przy aktualnych obciążeniach normowych. Obliczenia do starej konstrukcji często nie istnieją lub nie pokrywają się z nową lokalizacją i strefą klimatyczną.

Dostępność od ręki dotyczy przede wszystkim wariantu 10-metrowego producenci utrzymują go w magazynie jako najczęściej zamawianą serię. Kratownice 12 i 14-metrowe bywają produkowane na zamówienie z czasem realizacji od 2 do 6 tygodni, w zależności od obciążenia zakładu. Przy planowaniu harmonogramu budowy warto o tym pamiętać z wyprzedzeniem konstrukcja dachowa zalegająca na placu przez dwa tygodnie, bo kratownice nie dotarły, to wymierne straty dla całej ekipy montażowej.

Transport kratownic 10-14-metrowych wymaga naczepy z odpowiednim rozstawem belek podpierających element nie może spoczywać na dwóch punktach odległych o więcej niż 1/3 długości od każdego końca, bo własnym ciężarem odkształci pasy podczas jazdy. Przy zamówieniu kilku lub kilkunastu sztuk warto negocjować dostawę loco budowa z producentem koszt transportu specjalistycznego pojazdu rozłożony na wiele elementów jest znacznie niższy niż organizowanie go osobno.

Przy zakupie nowych kratownic z certyfikatem CE i Deklaracją Właściwości Użytkowych (DWU) dokumentacja ta powinna trafić do segregatora budowy i zostać przekazana inspektorowi nadzoru podczas odbioru konstrukcji. DWU zawiera numer normy wyrobu, klasę wykonania i dane producenta brak tego dokumentu może skutkować wstrzymaniem odbioru przez nadzór budowlany.

Porównując oferty różnych dostawców, poza ceną jednostkową sprawdź trzy rzeczy: czy w cenie zawarte są obliczenia statyczne, czy powłoka cynkowa spełnia EN ISO 1461 (grubość minimalna dla profili >6 mm to 85 μm), oraz czy producent wydaje znak CE na wyrobie. To nie jest biurokratyczna nadgorliwość to warunki, bez których legalny odbiór budowlany w Polsce jest po prostu niemożliwy.

Jeśli inwestycja obejmuje więcej niż osiem kratownic, poproś o wycenę kompletu niektórzy producenci oferują przy takich zamówieniach nie tylko niższą cenę jednostkową, ale też darmową dostawę i gotowe zestawy blach montażowych do słupów, co eliminuje kilka pozycji z kosztorysu robót.
