Konstrukcja dachu dwuspadowego: więźba, krokwie i murłata bez tajemnic

Konstrukcja dachu dwuspadowego przez lata uchodziła za najprostszy wariant więźby, aż do momentu, gdy na stole pojawiały się pierwsze rachunki za poprawki. W Polsce ten typ pokrycia dominuje na 50-60% domów jednorodzinnych, co nie znaczy wcale, że każda ekipa wykonawcza opanowała jego geometrię do perfekcji. Błędy w przekrojach krokwi, niedokładne zaciosy na murłacie albo brak izolacji przeciwwilgociowej generują od 15% do 30% kosztów późniejszych napraw, a w skrajnych przypadkach kończą się wymianą całej połaci po kilku sezonach.

• Elementy więźby dachowej dwuspadowej
• Typy więźby dachowej dwuspadowej
• Przekroje i rozstaw krokwi w dachu dwuspadowym
• Murłata na dachu dwuspadowym: montaż i wymiar
• Obliczenia geometryczne dachu dwuspadowego krok po kroku
• Rozstaw łat pod pokrycie dachu dwuspadowego
• Strefy śniegowe i wiatrowe w Polsce
• Koszt konstrukcji dachu dwuspadowego
• Mostki termiczne i ocieplenie dachu dwuspadowego
• TOP 7 błędów montażowych więźby dachowej
• Checklist odbioru więźby dachowej
• Eurokod 5 a praktyka wykonawcza
• Zanim zaczniesz: lista decyzji projektowych

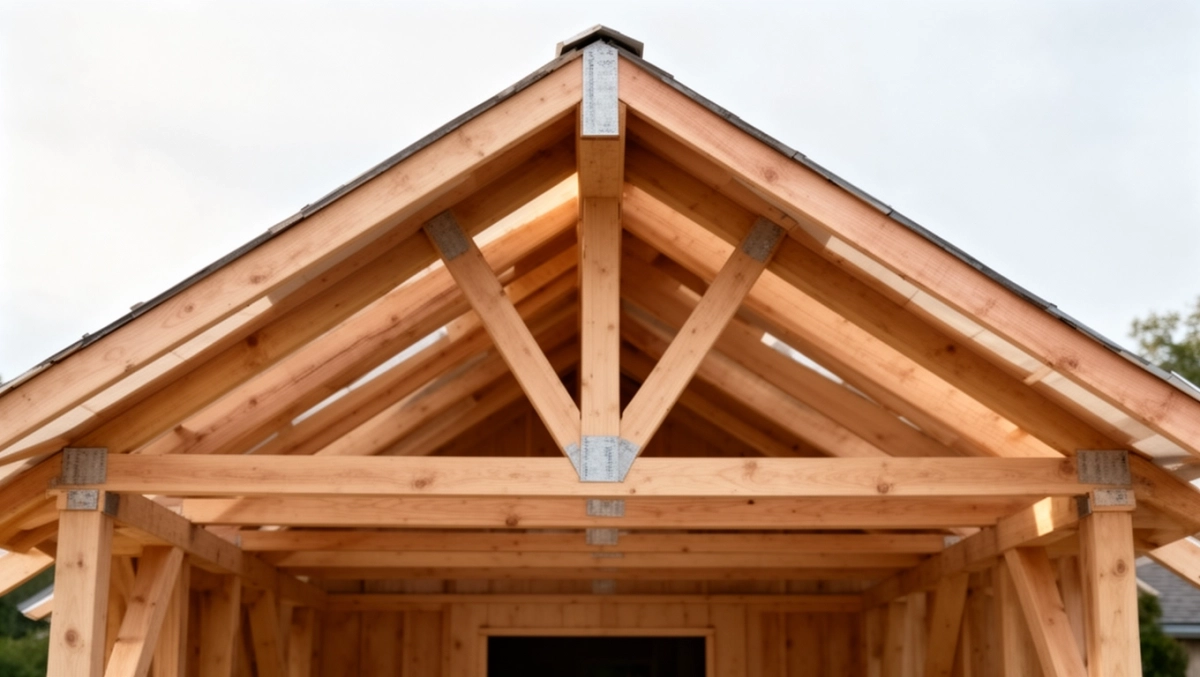

Elementy więźby dachowej dwuspadowej

Szkielet dachu dwuspadowego składa się z ośmiu współpracujących ze sobą elementów nośnych, które dopiero jako system przejmują obciążenia śniegiem, wiatrem i ciężarem własnym pokrycia. Pominięcie któregokolwiek z nich lub potraktowanie go wyłącznie jako dekoracji konstrukcyjnej przekłada się na ugięcia krokwi i pękanie jętek.

Krokwie to podstawowe belki ukośne, biegnące od okapu do kalenicy i przenoszące większość obciążeń użytkowych. Murłata stanowi dolny węzeł, leżący na wieńcu i rozkładający siłę z krokwi na ścianę nośną. Jętki spinają przeciwległe krokwie na ich długości, przejmując rozpór i pozwalając zwiększyć rozpiętość bez pogrubiania przekroju.

Płatwie to belki poziome prowadzone wzdłuż budynku, podpierające krokwie w środku rozpiętości lub w kalenicy. Kleszcze, czyli belki sparowane po obu stronach krokwi, usztywniają węzeł kalenicowy i współpracują z jętkami. Słupy lub miecze przekazują obciążenie z płatwi na strop albo na jętkę, tworząc układ kratownicowy. Wiatrownice, montowane wzdłuż krokwi pod pokryciem, zabezpieczają dach przed ssaniem wiatru bocznego.

Kalenica to poziomy węzeł górny, łączący obie połacie, a okap to wysunięcie krokwi poza obrys muru, chroniące elewację przed zaciekaniem. Na tym szkielecie opiera się membrana wstępnego krycia (MWK), mocowana do krokwi, następnie kontrłaty biegnące wzdłuż krokwi i tworzące szczelinę wentylacyjną, a na końcu łaty poprzeczne, do których trafia już właściwe pokrycie.

Typy więźby dachowej dwuspadowej

Konstrukcja dachu dwuspadowego występuje w czterech podstawowych wariantach, różniących się rozpiętością, kosztem i przeznaczeniem poddasza. Wybór między nimi determinuje późniejszy komfort użytkowania oraz możliwości adaptacji strychu na cele mieszkalne.

Więźba krokwiowa sprawdza się przy prostych bryłach bez słupów pośrednich, lecz w wariancie powyżej 7 m krokwie musiałyby mieć nierealnie duży przekrój. Wtedy do gry wchodzi wariant jętkowy, który rozdziela moment zginający przez dodatkową belkę poziomą. Płatwiowo-kleszczowa pozwala uzyskać otwartą przestrzeń poddasza, ale wymaga słupów lub mieczy opartych na stropie. Kratownicowa jest z kolei prefabrykowana w zakładzie i montowana na budowie w ciągu kilku godzin, co skraca czas realizacji kosztem ograniczonej możliwości modyfikacji na miejscu.

Najczęstszy błąd inwestorów polega na wyborze wariantu krokwiowego dla rozpiętości 8 m, gdyż ekipa obiecuje oszczędność. W rzeczywistości krokwie 8×20 cm przy takiej rozpiętości i obciążeniu śniegiem w strefie III ugną się o ponad 2 cm, co narusza dopuszczalne ugięcie L/200 określone w PN-EN 1995-1-1.

Przekroje i rozstaw krokwi w dachu dwuspadowym

Dobór przekroju krokwi to kompromis między nośnością, masą drewna i ceną. W polskich warunkach najczęściej spotyka się trzy wymiary, z których każdy ma swoją optymalną rozpiętość i dopuszczalne obciążenie użytkowe.

Norma europejska PN-EN 1995-1-1, czyli Eurokod 5, wymaga stosowania drewna klasy co najmniej C24 dla krokwi, a wilgotność materiału powinna wynosić od 15% do 18%. Drewno mokre, powyżej 22%, pracuje po montażu, powodując paczenie się połaci i pękanie pokrycia w obrębie zamków. Ogólna zasada mówi, że wysokość przekroju powinna wynosić około dwukrotność jego szerokości, czyli 8×16 zamiast 10×14, ponieważ belka wyższa ma większy wskaźnik wytrzymałości na zginanie W przy tej samej masie.

Rozstaw krokwi waha się od 80 cm do 120 cm i zależy od trzech grup czynników. Pierwszą stanowi rodzaj pokrycia, bo blachodachówka modułowa wymaga innego rytmu łat niż dachówka ceramiczna karpiówka. Drugą są obciążenia regionalne, w tym strefa śniegowa i wiatrowa wg PN-EN 1991. Trzecią tworzy ciężar izolacji termicznej, ponieważ wełna mineralna o grubości 30 cm między krokwiami waży około 8-10 kg/m², co trzeba doliczyć do stałego obciążenia użytkowego.

Zmiana rozstawu po montażu krokwi wymaga zdjęcia pokrycia, kontrłat i łat, a następnie ponownego rozmierzenia i ewentualnego wstawienia dodatkowych krokwi, co generuje koszty rzędu 80-120 zł/m². Dlatego rozstaw warto ustalić przed zamówieniem tarcicy, na etapie projektu wykonawczego, kiedy poprawki kosztują grosze.

Murłata na dachu dwuspadowym: montaż i wymiar

Murłata bywa nazywana cichym bohaterem dachu, ponieważ rzadko ją widać, a jej awaria oznacza konieczność podparcia połaci, zdjęcia pokrycia i wylania nowego wieńca. To pozioma belka, najczęściej o przekroju 14×14 cm lub 16×16 cm, która rozkłada siłę skupioną z krokwi na całą długość ściany kolankowej lub wieńca.

Montaż murłaty zaczyna się od wykonania izolacji przeciwwilgociowej z folii PE lub papy asfaltowej, ułożonej między wieńcem a drewnem, ponieważ beton odprowadza wilgoć kapilarnie i w ciągu 5-8 lat potrafi zagnić nawet świerk o wilgotności 18%. Następnie w wieniec wkleja się lub wkręca kotwy stalowe co 1,5-2 m, które przechodzą przez otwory w murłacie i blokują ją przed przesunięciem bocznym.

Zacios w krokwi powinien wynosić 1/4 do 1/3 jej wysokości, a nie połowę, bo zbyt głęboki zacios osłabia przekrój w punkcie o największym momencie zginającym. Krokiew opiera się na murłacie pełną powierzchnią zaciosu, a dodatkowy kątownik stalowy lub łącznik krokwiowy Simpson Strong-Tie zabezpiecza przed uniesieniem przez wiatr.

Brak impregnacji murłaty preparatem solnym lub impregnatem głębno-penetrującym skraca jej żywotność o 30-50%, a w skrajnych przypadkach prowadzi do rozwoju grzybów domowych, które atakują następnie krokwie i jętki. Drewno powinno być klasy C24, a jego wilgotność nie może przekraczać 18%, inaczej po wyschnięciu pojawią się szczeliny między zaciosem a krokwią, przez które będzie zaciekać woda pod pokrycie.

Obliczenia geometryczne dachu dwuspadowego krok po kroku

Konstrukcja dachu dwuspadowego opiera się na dwóch trójkątach prostokątnych, w których krokiew jest przeciwprostokątną, a jej rzut na poziom wraz z wysokością w kalenicy tworzą przyprostokątne. Wystarczy więc twierdzenie Pitagorasa, żeby wyliczyć długość krokwi i sprawdzić, czy mieści się w normach.

Dla budynku o szerokości 9 m i kącie nachylenia 35° wysokość w kalenicy wynosi 9/2 × tan(35°) ≈ 3,15 m. Połowa rozpiętości to 4,5 m, więc długość krokwi to √(4,5² + 3,15²) ≈ 5,49 m. Do tego dochodzi okap 50 cm, co daje krokiew o długości handlowej 6,0 m, z zamówionym zapasem 5 cm na zacios.

Optymalny kąt nachylenia dla Polski to 30°-45°, ponieważ przy niższym kącie śnieg zalega dłużej i wymaga dodatkowych zabezpieczeń przeciwśnieżnych, a przy wyższym rośnie powierzchnia połaci i zużycie pokrycia o 15-20%. W strefie śniegowej IV (Tatry, Sudety) kąt nachylenia poniżej 35° wymaga stosowania płotków lub rozstawionych barier.

Przy obliczeniach nie wolno zapominać o tolerancji wymiarowej tarcicy, ponieważ tarcica strugana ma odchyłki do ±3 mm, a tarcica nieobrobiona nawet do ±10 mm. Realne różnice kumulują się w kalenicy, gdzie dwie krokwie mogą nie trafić w oś, co wymaga szlifowania lub klinowania, a w najgorszym przypadku wymiany materiału.

Rozstaw łat pod pokrycie dachu dwuspadowego

Łaty to poziome listwy, najczęściej o przekroju 4×5 cm lub 4×6 cm, mocowane prostopadle do krokwi na kontrłatach. Ich rozstaw wyznacza rytm mocowania pokrycia i decyduje o szczelności zamków, dlatego producenci dachówek podają go w milimetrach w kartach technicznych.

Pod blachodachówkę panelową rozstaw łat wynosi 35-40 cm, a pierwsza łata przy okapie montowana jest o 2-3 cm wyżej niż kolejne, żeby zapewnić właściwy spadek do rynny. Dachówka ceramiczna zakładkowa wymaga rozstawu 32-36 cm, ale dachówka typu mnich-mniszka nawet 22-24 cm, ponieważ jej geometria jest bardziej złożona.

Rola pierwszej łaty jest często pomijana, a to ona ustawia kąt wejścia pokrycia do rynny i odpowiada za odprowadzanie wody. Jej wysokość musi być dokładnie wymierzona od okapu, najczęściej za pomocą szablonu dostarczanego przez producenta dachówki, bo różnica nawet 5 mm powoduje, że deszcz wylewa się za rynnę.

Strefy śniegowe i wiatrowe w Polsce

Polska podzielona jest na pięć stref śniegowych (1-5) i trzy strefy wiatrowe (I-III), a ich granice wyznaczają obciążenia projektowe dla konstrukcji dachu dwuspadowego zgodnie z PN-EN 1991-1-3 i PN-EN 1991-1-4. Pominięcie tych stref to najczęstsza przyczyna projektów niedowymiarowanych w stosunku do lokalnych warunków.

Dom w strefie 5 musi przenieść nawet 350 kg/m² śniegu na połaci, co wymaga krokwi 8×22 cm w rozstawie 80 cm lub dodatkowej płatwi pośredniej. Z kolei w strefie I wystarczy przekrój 8×14 cm w rozstawie 100 cm, co obniża koszt tarcicy o 15-20%. Dobór parametrów bez sprawdzenia lokalizacji domu to klasyczny błąd, który w górskich gminach kosztuje żywotność całej więźby.

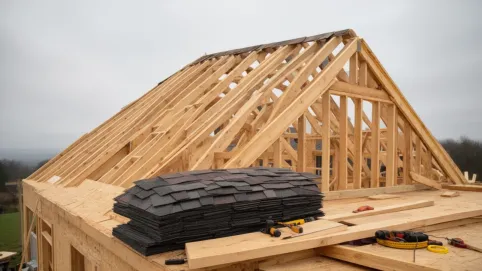

Koszt konstrukcji dachu dwuspadowego

Koszt więźby zależy od typu, przekrojów, regionu i dostępności tarcicy, a różnice między wykonawcami potrafią sięgać 40%. Poniższe widełki obejmują robociznę i materiał, ale bez pokrycia, ocieplenia i obróbek blacharskich.

Do tego dochodzi membrana (8-15 zł/m²), kontrłaty i łaty (10-18 zł/m²) oraz impregnacja (5-8 zł/m²). Łączny koszt dachu dwuspadowego z pokryciem zamyka się w przedziale 380-550 zł/m², a przy dachówce ceramicznej nawet 700 zł/m². Cena rośnie skokowo, gdy pojawia się poddasze użytkowe wymagające słupów i wzmocnień.

Mostki termiczne i ocieplenie dachu dwuspadowego

Konstrukcja dachu dwuspadowego ma dwa newralgiczne miejsca pod kątem termiki: styk krokwi z murłatą oraz krokwi z wieńcem. W tych punktach mostek termiczny potrafi obniżyć temperaturę powierzchni wewnętrznej o 3-5°C, co skutkuje kondensacją pary wodnej i zawilgoceniem wełny mineralnej.

Rozwiązaniem jest ciągłe ocieplenie zewnętrzne krokwi, czyli tak zwany nadkrokwiowy system, w którym warstwa PIR lub wełny 10-15 cm leży powyżej krokwi, na membranie. Dzięki temu krokiew nie przerywa termoizolacji, a wilgoć z wnętrza domu nie skrapla się w wełnie międzykrokwiowej. Koszt takiego systemu to 120-180 zł/m², czyli o 30-40% więcej niż klasyczne ocieplenie międzykrokwiowe, ale eliminacja mostków termicznych zwraca się w 6-8 sezonach grzewczych.

W budynkach pasywnych standardowo stosuje się krokwie warstwowe, czyli dwie deski 4×20 cm z przekładką termiczną, ale to rozwiązanie zarezerwowane raczej dla projektów z certyfikatem energetycznym i budżetem powyżej 800 tys. zł.

TOP 7 błędów montażowych więźby dachowej

Najczęstsze błędy wynikają z pośpiechu, braku nadzoru i traktowania projektu wykonawczego jako formalności zamiast instrukcji. Każdy z nich da się wychwycić przed położeniem pokrycia, ale po zamknięciu dachu koszt naprawy rośnie kilkukrotnie.

1. Brak izolacji przeciwwilgociowej pod murłatą. Skutkuje gniciem drewna w ciągu 5-8 lat, a w strefie nadmorskiej nawet po 3 sezonach.
2. Niewłaściwy zacios krokwi. Zbyt głęboki obniża nośność o 20-30%, zbyt płytki powoduje klinowanie i nierówny kalenica.
3. Brak stężenia wiatrowego. Wiatr boczny unosi pokrycie i deformuje połać, bo krokwie nie są usztywnione płytą OSB ani membraną z właściwym pasem klejącym.
4. Wilgotne drewno. Tarcica powyżej 18% wilgotności schnie po montażu, paczy się i tworzy szczeliny w kalenicy.
5. Niezgodny z projektem rozstaw krokwi. Ekipa „na oko" rozstawia krokwie co 90-110 cm, podczas gdy projektant założył 80 cm ze względu na pokrycie.
6. Brak podparcia płatwi. Płatew pośrednia bez słupa lub miecza ugina się i pociąga za sobą krokwie, co widać jako fale na pokryciu.
7. Zamontowanie łat na membranie niskoparoprzepuszczalnej bez szczeliny wentylacyjnej. Wilgoć z wnętrza skrapla się pod pokryciem i gnije łaty od spodu.

Checklist odbioru więźby dachowej

Odbiór konstrukcji dachu dwuspadowego powinien przebiegać według stałej listy kontrolnej, niezależnie od tego, czy budowa trwa miesiąc, czy pół roku. Oto dziesięć punktów, które warto sprawdzić w obecności kierownika budowy i projektanta.

1. Zgodność przekrojów krokwi, jętek i płatwi z projektem wykonawczym.
2. Klasa drewna i wilgotność (C24 lub wyższa, wilgotność poniżej 18%).
3. Izolacja przeciwwilgociowa pod murłatą, ciągła na całej długości.
4. Kotwy murłaty w rozstawie zgodnym z projektem, dokręcone, nie luźne.
5. Zacios krokwi 1/4-1/3 wysokości, bez pęknięć drewna.
6. Stężenie wiatrowe, płyta OSB lub membrana z klejeniem zakładów.
7. Rozstaw krokwi zmierzony taśmą w co trzecim przęśle.
8. Poziom kalenicy, różnica między końcami nie większa niż 2 cm.
9. Impregnacja drewna preparatem zgodnym z kartą techniczną.
10. Projektowane miejsca na słupy i miecze zgodne z rysunkami, bez samowolnych zmian.

Eurokod 5 a praktyka wykonawcza

PN-EN 1995-1-1, czyli Eurokod 5, obowiązuje w Polsce od 2010 roku i zastąpił wcześniejsze polskie normy projektowania konstrukcji drewnianych. Dokument opisuje zasady obliczeń nośności, użytkowalności i trwałości, ale dla laika pozostaje hermetyczny, więc w praktyce sprowadza się do trzech kluczowych wymogów.

Pierwszy to klasa użytkowania drewna, najczęściej klasa 2 dla krokwi ocieplonych i wentylowanych. Drugi to ugięcie dopuszczalne L/200 lub L/300 dla krokwi, gdzie L to rozpiętość w milimetrach. Trzeci to współczynnik materiałowy γ_M = 1,3 dla drewna, który pomniejsza nośności obliczeniowe, żeby uwzględnić zmienność właściwości tarcicy.

Kiedy wymagana jest ekspertyza konstruktora? W przypadku rozpiętości powyżej 12 m, zmiany schematu statycznego w trakcie budowy albo zastosowania nietypowego pokrycia o masie powyżej 60 kg/m². W takich sytuacjach koszt ekspertyzy wynosi od 800 do 2500 zł, a pozwala uniknąć poprawek za 30-50 tys. zł.

Zanim zaczniesz: lista decyzji projektowych

Zanim ekipa wbije pierwszy gwóźdź, inwestor musi podjąć sześć decyzji, które rzutują na każdy element konstrukcji dachu dwuspadowego. Ich przeoczenie albo zmiana w trakcie budowy oznacza przeprojektowanie i straty finansowe.

• Typ pokrycia, bo od niego zależy masa, rozstaw łat i nachylenie połaci.
• Przeznaczenie poddasza: użytkowe wymaga słupów, wyższej kalenicy i ocieplenia 25-30 cm.
• Kąt nachylenia, optymalnie 35-40° dla Polski centralnej.
• Rozstaw krokwi, najczęściej 90 cm pod blachodachówkę i 80 cm pod dachówkę.
• Strefa śniegowa i wiatrowa z mapy PN-EN 1991.
• Budżet na ocieplenie nadkrokwiowe albo międzykrokwiowe.

Każda z tych decyzji wpływa na typ więźby, przekroje krokwi i ilość stali łącznikowej. Bez ich spięcia w spójny projekt łatwo wpaść w spiralę zmian, kiedy cieśla sugeruje grubsze krokwie, dekarz chce gęstszych łat, a izolator przekonuje do nadkrokwiowego systemu, który z kolei wymaga dłuższego okapu.

Dobrze zaprojektowana konstrukcja dachu dwuspadowego wytrzymuje 50-80 lat bez poważnych napraw, o ile zachowane zostaną trzy warunki: właściwy dobór przekrojów, staranne wykonanie węzłów i regularna kontrola pokrycia co 3-4 lata. Najtańszy dach w budowie potrafi kosztować najwięcej w utrzymaniu, więc oszczędność na tarcicy oznacza zwykle kłopoty z wilgocią albo ugięciem w perspektywie dwóch dekad.

Jeśli planujesz budowę, zacznij od konsultacji z konstruktorem posiadającym uprawnienia budowlane, poproś go o wariantowe obliczenia więźby i porównanie kosztów dla dwóch typów pokrycia. Taka rozmowa przed podpisaniem umowy z wykonawcą pozwala zaoszczędzić od kilku do kilkudziesięciu tysięcy złotych.

Źródła danych: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), PN-EN 1995-1-1 Eurokod 5 (konstrukcje drewniane), normatyw ITB dotyczący projektowania więźb dachowych, karty techniczne producentów tarcicy i pokryć dachowych, dane GUS dla budownictwa mieszkaniowego.
