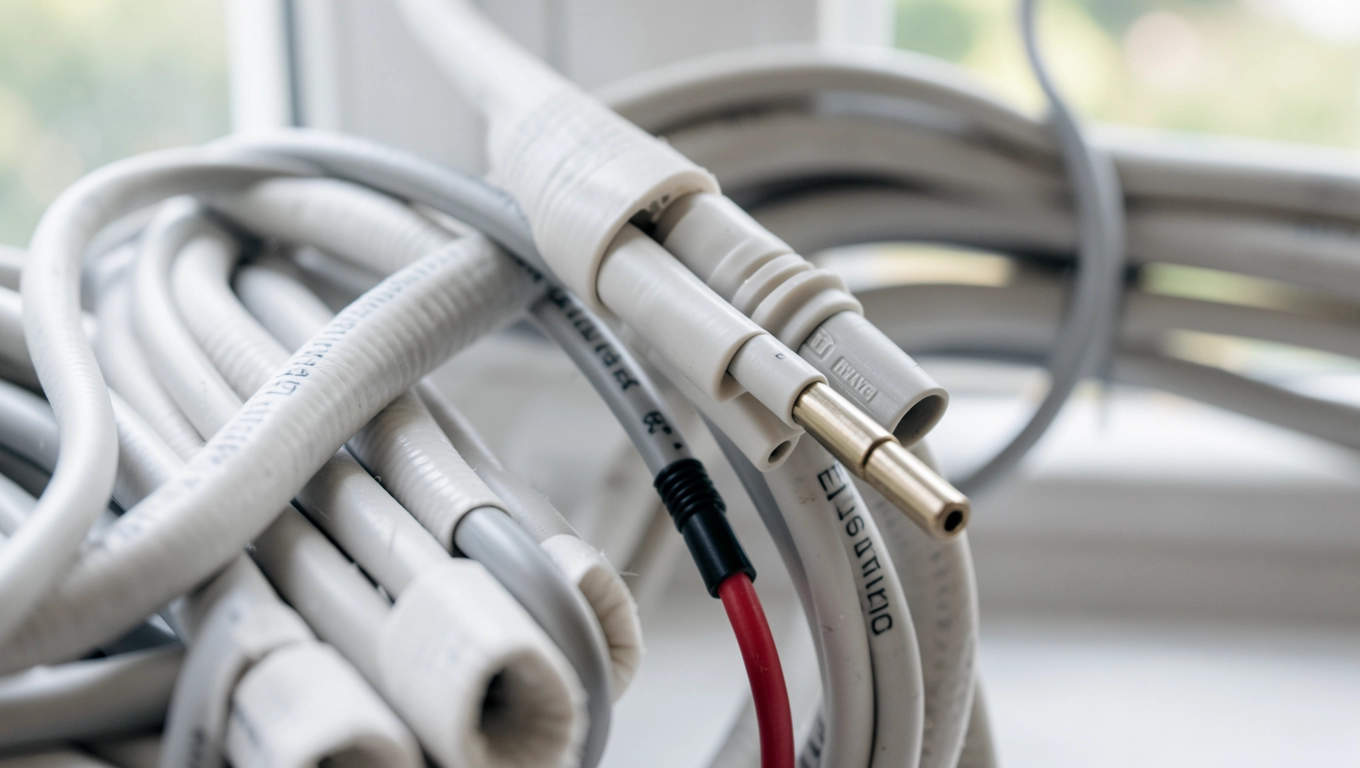

Jaki kabel do rolet? Ile żył i jaki przekrój wybrać

Do rolety z silnikiem 230 V prowadzi się zwykle kabel o przekroju żył 1,5 mm². Liczbę żył dobiera się do sterowania: 3 żyły (L, N, PE) przy sterowaniu wyłącznie radiowym, 4 żyły (N, PE, góra, dół) od łącznika żaluzjowego do silnika i 5 żył, gdy sterowanie ma być w rozdzielnicy albo planujesz automatykę. Przy budowie domu lub generalnym remoncie często wybiera się kabel 5×1,5 mm² do każdej rolety zewnętrznej, bo pozwala później zmienić sposób sterowania bez kucia ścian. Zanim kupisz przewód, ustal typ napędu, miejsce sterownika i to, czy rolety mają działać pojedynczo, grupowo czy centralnie.

• Ile żył do sterowania rolet?
• Jaki przewód do rolety zewnętrznej przy różnych sposobach sterowania?
• Czy przy sterowaniu radiowym wystarczy kabel 3×1,5 mm²?
• Jaki przekrój kabla do rolet: 1,5 mm² czy więcej?
• Jakie zasilanie pod rolety zewnętrzne?
• Jak poprowadzić kable do rolet?
• Czy rodzaj rolety zmienia dobór kabla?
• Najczęstsze błędy przy doborze kabla do rolet
• Jak wybrać kabel do rolet krok po kroku

Ile żył do sterowania rolet?

Liczba żył w kablu do rolet zależy od tego, gdzie jest sterowanie: przy pilocie wystarczą 3 żyły, przy łączniku przy oknie potrzebne są 4, a przy sterowniku w rozdzielnicy 5. Według poradnika Elhurt-Elmet o doborze kabla do rolet standardowy silnik rolety 230 V podłącza się najczęściej przewodem 4-żyłowym: żyła neutralna, ochronna i dwie żyły sterujące kierunkiem góra/dół. Ten sam poradnik zaznacza, że automatyka, centralne sterowanie lub system inteligentnego budynku często wymagają dodatkowego przewodu sygnałowego albo kabla z większą liczbą żył.

• 3 żyły (L, N, PE): zasilanie napędu ze sterownikiem radiowym, bez przewodowego łącznika na ścianie.
• 4 żyły (N, PE, góra, dół): odcinek od łącznika żaluzjowego do silnika rolety.
• 5 żył (stała faza, góra, dół, N, PE): przewód z rozdzielnicy do napędu, gdy sterowniki są w rozdzielnicy lub chcesz zostawić zapas na zmianę sterowania.

Kabel 4×1,5 czy 5×1,5 mm² do rolet?

Gdy nie wiesz jeszcze, jak będziesz sterować roletami, bezpieczniejszym wyborem jest kabel 5×1,5 mm², a 4×1,5 mm² wystarczy w prostym układzie z łącznikiem przy oknie. Takie stanowisko przeważa w dyskusji na elektroda.pl o kablu 4×1,5 i 5×1,5 do rolet, w której inwestor planował 6 rolet zewnętrznych ze sterownikami w jednej rozdzielni. Piąta żyła daje stałą fazę obok żył góra i dół, co pozwala później dołożyć sterowanie pilotem lub moduł centralny. W tej samej dyskusji wskazano, że jeśli łączniki ścienne też mają być podłączone w rozdzielnicy, od każdego łącznika prowadzi się osobny przewód 4×1,5 mm².

Ostateczny układ trzeba dopasować do wybranego systemu: przy sterownikach lokalnych montowanych w puszkach przewody prowadzi się inaczej niż przy sterowaniu z rozdzielnicy. Dlatego decyzję o miejscu sterowników podejmij przed zakupem kabla, a nie po ułożeniu instalacji.

Jaki przewód do rolety zewnętrznej przy różnych sposobach sterowania?

Kabel do rolety zewnętrznej najłatwiej dobrać, przypisując go do konkretnego odcinka instalacji i sposobu sterowania. Tabela zbiera konfiguracje opisywane przez instalatorów i użytkowników; nie zastępuje instrukcji konkretnego napędu ani projektu instalacji elektrycznej.

Konfigurację 5×1,5 mm² od rozdzielnicy do łącznika i 4×1,5 mm² od łącznika do silnika podał jeden z uczestników dyskusji w grupie Budujemy dom na Facebooku. Inny opisał doprowadzenie samego 3×1,5 mm² przy sterowaniu radiowym 868 MHz i 5×1,5 mm² przy zamykaniu centralnym po kablu. To relacje praktyków, nie zalecenia producenta, więc przed zakupem porównaj je z instrukcją napędu.

Czy przy sterowaniu radiowym wystarczy kabel 3×1,5 mm²?

Tak, przy sterowaniu wyłącznie radiowym zwykle wystarcza osobny kabel 3×1,5 mm² do każdej rolety, o ile przewiduje to instrukcja napędu i sterownika. W wątku elektroda.pl o przewodzie do rolet sterowanych radiowo wskazano kabel 3×1,5 mm² od rozdzielnicy do miejsca przy oknie, gdzie będzie sterownik: dwie żyły zasilają napęd, trzecia to żyła ochronna PE. Brak przycisków na ścianie nie wymaga czwartej żyły, ale uczestnicy podkreślają, że wymagania zależą od modelu napędu (w tym przypadku SIMU) i sterownika.

Sterowanie radiowe nie zwalnia z planowania zasilania: każda roleta i tak potrzebuje doprowadzonego napięcia 230 V przy skrzynce. Jedna z odpowiedzi w tym wątku zaznacza, że dobór kabla zależy też od mocy silnika i od tego, czy jednym przewodem zasilasz jedną roletę, czy kilka. Jeśli dopuszczasz w przyszłości łącznik ścienny lub sterowanie z rozdzielnicy, dodatkowe żyły ułożone teraz oszczędzą późniejszego kucia.

Jaki przekrój kabla do rolet: 1,5 mm² czy więcej?

Standardowy przekrój żył kabla do rolet to 1,5 mm². Poradnik Euromatel o przewodach do rolet zewnętrznych powołuje się na normę PN-HD 60364-5-52:2011, która według autorów wskazuje 1,5 mm² jako minimalny przekrój przewodów zasilających urządzenia elektryczne, w tym silniki rolet. Ten sam materiał ocenia, że przewody o mniejszym przekroju nie zapewniają odpowiedniego bezpieczeństwa w typowych instalacjach budynków mieszkalnych, i wymienia czynniki doboru: rodzaj sterowania, moc silnika, długość trasy kablowej i warunki środowiskowe.

Przekrój 1,5 mm² sprawdza się w wielu typowych instalacjach rolet, ale przy długiej trasie, kilku napędach na jednym przewodzie lub nietypowym obciążeniu powinien wynikać z projektu instalacji. Dostępne źródła nie podają konkretnych granic długości ani mocy, od których trzeba przejść na większy przekrój. Takie przypadki powinien policzyć elektryk na podstawie danych technicznych napędu.

Jakie zasilanie pod rolety zewnętrzne?

Rolety zewnętrzne z napędem elektrycznym zasila się najczęściej z sieci 230 V AC, przewodem o przekroju 1,5 mm², z osobnym sterowaniem dla każdej rolety lub grupy rolet. Tak opisuje to poradnik Roltom o podłączaniu rolet zewnętrznych, według którego wariant zależy od tego, czy silnik ma pracować z łącznikiem żaluzjowym, sterownikiem radiowym, modułem Wi-Fi czy centralą. Ten sam materiał zaleca ustalić typ napędu, miejsce zasilania, liczbę żył i sposób sterowania już na etapie tynków lub elewacji.

Przy kilku roletach zdecyduj wcześnie o sterowaniu grupowym lub centralnym, bo od tego zależy, czy kable zbiegają się w rozdzielnicy, czy kończą przy oknach. Planowanie takiego układu opisuje artykuł jak zrobić centralne sterowanie roletami. Obwód rolet wymaga też zabezpieczenia w rozdzielnicy; jego dobór omawia osobny tekst o tym, jaki bezpiecznik do rolet wybrać.

Jak poprowadzić kable do rolet?

Kable do rolet prowadzi się od rozdzielnicy lub łącznika do miejsca podłączenia napędu, zwykle przy skrzynce rolety, najlepiej pod tynkiem w rurce instalacyjnej. Rurka pozwala później wymienić lub dołożyć przewód bez kucia, co ma znaczenie przy zmianie sterowania. Trasę i miejsce wyjścia kabla uzgodnij z montażystą, bo zależą od sposobu osadzenia skrzynki; warianty opisuje tekst o rodzajach montażu rolet zewnętrznych.

Przy skrzynce zostaw zapas przewodu potrzebny do podłączenia napędu i zabezpiecz końcówkę do czasu montażu rolety. Instalację można wykonać z dużym wyprzedzeniem, jeszcze przed wyborem konkretnego modelu, pod warunkiem że kabel ma zapas żył.

Linka czy drut do rolet?

Przewód z żyłami linkowymi (wielodrutowymi) łatwiej się układa i podłącza w puszkach oraz przy łącznikach, a przewód z żyłą jednodrutową stosuje się zwykle w stałej instalacji pod tynkiem. W miejscach wielokrotnie zginanych wybierz przewód giętki.

Kabel do rolet w strefie zewnętrznej

Powłokę kabla do rolet dobiera się do miejsca prowadzenia: inny przewód sprawdzi się w ścianie wewnątrz budynku, a inny w strefie narażonej na wilgoć, promieniowanie UV i zmiany temperatury. Zwraca na to uwagę wspomniany poradnik Elhurt-Elmet, który zaleca też sprawdzenie zgodności kabla z wymaganiami instalacji i zaleceniami producenta napędu. Przewodu przeznaczonego do montażu wewnętrznego nie wyprowadzaj bez osłony na elewację.

Czy rodzaj rolety zmienia dobór kabla?

Rodzaj rolety (nakładana, podtynkowa, żaluzja fasadowa) zmienia głównie miejsce wyjścia kabla, a liczbę żył i przekrój nadal wyznacza napęd i sposób sterowania. Przy żaluzjach fasadowych i nietypowych napędach decyduje instrukcja producenta silnika i sterownika, nie ogólna reguła. Wyjątkiem są rolety z napędem solarnym: panel słoneczny i akumulator zasilają silnik, więc nie trzeba prowadzić instalacji elektrycznej ani kuć ścian, co pokazuje opis montażu rolet solarnych screen na profilu Centrum Rolety Rolltex.

Najczęstsze błędy przy doborze kabla do rolet

Najczęstszy błąd to kabel do rolet z za małą liczbą żył, dobrany przed decyzją o sposobie sterowania; poprawka oznacza zwykle kucie tynku lub elewacji.

• Kabel dobrany tylko do zasilania silnika, bez uwzględnienia sterowania grupowego, centrali lub automatyki.
• Przewód o przekroju poniżej 1,5 mm² w obwodzie zasilania silnika rolety.
• Jeden kabel do kilku rolet bez sprawdzenia mocy napędów.
• Połączenie, które pozwala podać napięcie jednocześnie na żyły góra i dół; sterowanie musi to wykluczać, co podkreślono w dyskusji na elektroda.pl o kablu 4×1,5 i 5×1,5.
• Pominięcie instrukcji napędu i sterownika: wymagana liczba żył zależy od modelu.
• Powłoka kabla nieprzystosowana do wilgoci, UV i mrozu w miejscu prowadzenia.
• Kabel ułożony bez rurki, gdy planujesz późniejszą zmianę sterowania.

Silnik rolety pracuje na napięciu 230 V, a porażenie takim napięciem zagraża życiu. Podłączenie napędu, łącznika i obwodu w rozdzielnicy wykonuj tylko przy wyłączonym zasilaniu, a najlepiej zleć je elektrykowi z uprawnieniami.

Jak wybrać kabel do rolet krok po kroku

1. Ustal sposób sterowania każdej rolety: pilot, łącznik przy oknie, sterowanie grupowe, centralne lub smart home.
2. Zdecyduj, gdzie będą sterowniki: w puszkach przy oknach czy w rozdzielnicy.
3. Sprawdź w instrukcji napędu i sterownika wymaganą liczbę żył oraz schemat podłączenia.
4. Dobierz liczbę żył: 3 przy samym sterowaniu radiowym, 4 od łącznika do silnika, 5 z rozdzielnicy przy sterowaniu centralnym lub jako zapas.
5. Przyjmij przekrój 1,5 mm², a przy długiej trasie lub kilku napędach na jednym przewodzie poproś elektryka o obliczenie.
6. Wybierz powłokę i rodzaj żył do miejsca prowadzenia: tynk, puszka, strefa wilgotna lub zewnętrzna.
7. Poprowadź kabel w rurce do skrzynki rolety i zostaw zapas do podłączenia, zanim ściany zostaną otynkowane.
8. Uzgodnij z elektrykiem zabezpieczenie obwodu rolet w rozdzielnicy.
