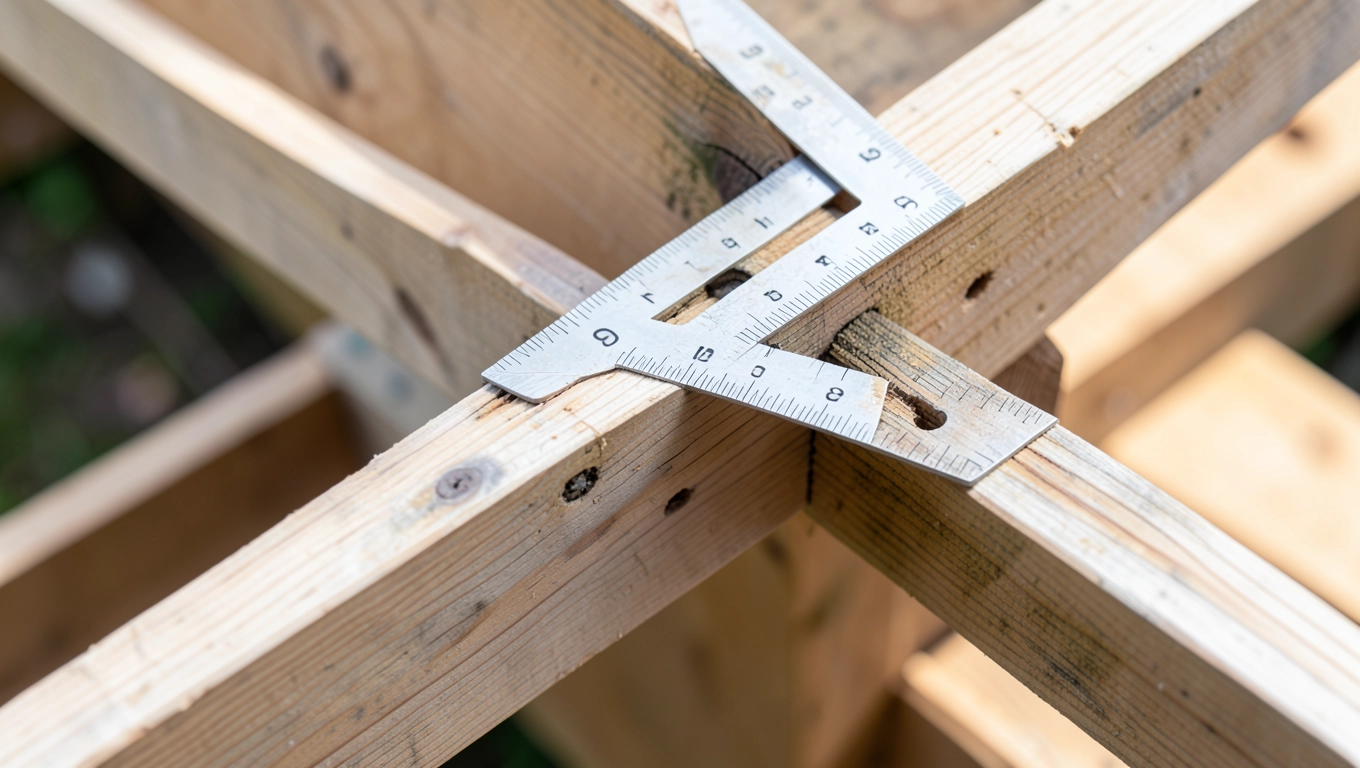

Jak łatwo wyznaczyć kąt prosty na dachu? Proste metody krok po kroku

Kiedy stoisz na środku niedokończonego dachu, a każdy błąd w pomiarze kąta może kosztować cię dodatkowe godziny pracy i setki złotych, wtedy naprawdę rozumiesz, dlaczego wyznaczenie kąta prostego to nie jest żadna abstracticzna gimnastyka umysłowa, tylko czysta praktyka decydująca o tym, czy cała konstrukcja będzie stała prosto przez dekady. Nikt nie nauczył cię tego w szkole, a każdy film na YouTubie pokazuje tylko idealne warunki, a nie wiatr dmący w oczy i trapezoidalny kształt ściany szczytowej, z którym przyjdzie ci się zmierzyć w rzeczywistości. Zanim zaczniesz mówić sobie, że może jakoś to wyjdzie, zatrzymaj się na chwilę bo ta jedna precyzyjna metoda, której się teraz nauczysz, zaoszczędzi ci więcej nerwów niż jakikolwiek profesjonalista, którego mógłbyś wynająć.

• Narzędzia niezbędne do wyznaczania kąta prostego na dachu
• Metoda 3‑4‑5 krok po kroku
• Jak unikać typowych błędów przy wyznaczaniu kąta prostego
• Pytania i odpowiedzi: Jak wyznaczyć kąt prosty na dachu

Narzędzia niezbędne do wyznaczania kąta prostego na dachu

Bez względu na to, czy pracujesz przy modernizacji istniejącego poszycia, czy stawiasz więźbę od zera, podstawowy zestaw pomiarowy pozostaje ten sam zmienia się tylko precyzja narzędzi i kontekst, w którym je stosujesz. Mówię tutaj o klasycznej taśmie mierniczej o długości przynajmniej pięciu metrów, bo krótsza będzie wymuszała na tobie ciągłe przestawianie punktów odniesienia, a to prosta droga do kumulowania błędów. Woreczek z kredą budowlaną albo spray maskujący to absolutna konieczność, gdy przychodzi do transferowania punktów na większe powierzchnie sam widok czarnych kredek w dłoniach doświadczonego dekarza mówi wszystko o tym, jak bardzo ten pozornie prymitywny wynalazek wciąż dominuje na placach budowy.

Poziomica libellowa, zwana potocznie wagą, towarzyszyła budownictwu od wieków i choć współcześnie konkurują z nią lasery, to jej niezawodność w warunkach silnego nasłonecznienia czy deszczu sprawia, że wciąż pozostaje ona pierwszym wyborem na wielu dachach. Długość minimum sześćdziesięciu centymetrów wystarczy do wstępnego sprawdzenia nachylenia pojedynczej krokwi, natomiast przy wyznaczaniu całej płaszczyzny dachu warto sięgnąć po model dwumetrowy, który eliminuje efekt lokalnego ugięcia belki i pokazuje prawdziwe położenie całej linii. Libella vial, czyli wewnętrzna bańka z płynem, musi być czytelna nawet pod kątem, dlatego producenci stosują obecnie luminescencyjne podświetlenie ma to znaczenie, kiedy pracujesz wczesnym rankiem, gdy światło jeszcze nie rozświetliło wszystkich zakamarków.

Laser rotacyjny to urządzenie, które w ostatniej dekadzie zrewolucjonizowało podejście do wyznaczania płaszczyzn na dużych powierzchniach, choć jego skuteczność zależy od jakości samego sprzętu i warunków atmosferycznych panujących w danym dniu. Jednostka emituje wiązkę światła, która obracając się o 360 stopni, tworzy idealnie poziomą linię referencyjną na wszystkich elementach konstrukcji w zasięgu jej działania wystarczy zamontować odbiornik na łacie mierniczej i przesuwać ją wzdłuż krokwi, aby w kilka minut zweryfikować, czy żadna z nich nie odstaje od założonej geometrii. Nowoczesne lasery wyposażone w kompensator magnetyczny samoczynnie poziomują się po włączeniu, eliminując konieczność ręcznego dostrajania, co było zmora starszych modeli wymagających nieustannej kalibracji przez operatora.

Szczególne przypadki wymagające specjalistycznego sprzętu

Przy pracach dekarskich na budynkach objętych ochroną konserwatorską lub przy extremalnych nachyleniach połaci przekraczających 60 stopni standardowe metody mogą okazać się niewystarczające wtedy na scenę wkraczają teodolity i tachymetry, które geodeci wykorzystują przy pomiarach terenowych. Urządzenia te pozwalają na precyzyjne wyznaczenie kąta prostego nawet wtedy, gdy punkty odniesienia znajdują się na różnych wysokościach, a odległości między nimi przekraczają kilkadziesiąt metrów. Oczywiście, wynajęcie geodety to koszt rzędu kilkuset złotych za dzień pracy, ale jeśli źle wykonany dach ma kosztować cię fortunę w poprawkach, to wydanie tej kwoty na początku inwestycji jest po prostu rozsądne.

Metoda 3‑4‑5 krok po kroku

Twierdzenie Pitagorasa, które wielu z nas zapamiętało ze szkoły jako suchy wzór a² + b² = c², na dachu zamienia się w najpotężniejsze narzędzie ręcznego wyznaczania kątów, jakie kiedykolwiek wymyślono. Zasada jest prosta: jeśli odcinek o długości trzech jednostek ustawisz prostopadle do odcinka o długości czterech jednostek, to linia łącząca ich końce będzie miała dokładnie pięć jednostek i będzie to kąt prosty o kącie wewnętrznym równym 90 stopni. Ta zależność pochodzi z natury trójkąta prostokątnego, gdzie przeciwprostokątna zawsze spełnia tę samą relację z przyprostokątnymi, niezależnie od skali, w jakiej operujesz.

Praktyczne wykonanie zaczyna się od wyboru punktu początkowego najczęściej jest to wewnętrzna krawędź murłaty lub punkt przecięcia osi konstrukcyjnych budynku. Od tego punktu odłóż na jednej linii odcinek o długości trzech metrów, używając taśmy mierniczej napiętej między dwoma kołkami wbitymi w deskowanie lub bezpośrednio w krokwie. Następnie, nie przestawiając punktu początkowego, odłóż odcinek prostopadły o długości czterech metrów, kontrolując jego kierunek za pomocą wcześniej ustawionej poziomicy lub wzrokowo, jeśli masz już pewne doświadczenie w szacowaniu prostopadłości. Trzeci pomiar łączący końce obu odcinków powinien wynieść dokładnie pięć metrów każdy milimetr odchyłki świadczy o tym, że kąt nie jest idealnie prosty.

Dlaczego ta metoda działa w każdej skali

Mechanizm stojący za metodą 3-4-5 wynika bezpośrednio z geometrii euklidesowej twierdzenie, które udowodniono jeszcze przed naszą erą, opisuje niezmienną właściwość trójkątów prostokątnych niezależnie od ich wielkości. Kiedy mówimy o skali metrycznej na dachu, stosunek 3:4:5 pozostaje tak samo prawdziwy jak na stole kreślarskim, co oznacza, że możesz użyć dowolnej jednostki miary centymetrów, metrów, a nawet rozstawionych dłoni byleby zachować proporcje. Ta uniwersalność sprawia, że metoda przetrwała wieki i wciąż stanowi fundament szkolenia zawodowego dekarzy w najlepszych europejskich szkołach budowlanych.

Warto jednak pamiętać o kilku pułapkach, które czyhają na niedoświadczonych wykonawców stosujących tę metodę w terenie. Po pierwsze, taśma miernicza nie jest nieskończenie sztywna pod własnym ciężarem ugina się, tworząc łuk, który formalnie skraca odległość między kołkami, jeśli mierzysz wzdłuż jej górnej krawędzi. Po drugie, temperatura powietrza wpływa na rozszerzalność taśmy stalowej; różnica dziesięciu stopni Celsjusza między pomiarami może wprowadzić błąd rzędu milimetra na każdy metr długości. Po trzecie, i najważniejsze, punkty końcowe muszą być zamocowane sztywno jakikolwiek luz w uchwycie kołka powoduje, że odległość zmienia się przy każdym potrząśnięciu taśmą, a wtedy cały pomiar staje się fikcją.

Alternatywne proporcje dla różnych warunków

Co zrobić, gdy przestrzeń na dachu jest ograniczona i trzy metry po jednej stronie po prostu się nie mieszczą? Matematyka przychodzi z pomocą, oferując całą rodzinę trójek pitagorejskich czyli zestawów trzech liczb naturalnych spełniających równanie a² + b² = c². Najprzydatniejsze to 6-8-10 (podwójność klasycznej trójki), 5-12-13 (przydatna przy długich prostokątach), 8-15-17 (gdy potrzebujesz większej precyzji przy średniej skali) oraz 9-40-41 (do rozciągania na bardzo długie dystanse). Zasada jest identyczna: wybierasz proporcję dopasowaną do dostępnej przestrzeni, zachowujesz stosunek między bokami, a kąt zawsze wyjdzie prawidłowy.

Przy wyznaczaniu kąta na gotowej płaszczyźnie, na przykład przy montażu okna dachowego, sprawdza się również metoda przekątniowa mierzysz obie przekątne prostokąta i porównujesz ich długości. Jeśli dach został zbudowany poprawnie, obie przekątne będą identyczne; każda różnica świadczy o tym, że figura jest równoległobokiem, nie prostokątem. Ta metoda jest szczególnie przydatna przy weryfikacji już istniejących konstrukcji, gdzie możesz w prosty sposób sprawdzić, czy ktoś wcześniej nie popełnił błędu.

Jak unikać typowych błędów przy wyznaczaniu kąta prostego

Najczęstsza pomyłka, jaką obserwuję na dachach, wynika z pośpiechu człowiek zakłada, że skoro ściana wygląda na pionową, to automatycznie jej krawędź posłuży jako linia referencyjna dla kąta prostego. Nic bardziej mylnego. Nawet niewielkie odchylenie od pionu na wysokości kilku metrów przekłada się na znaczący błąd na poziomie kalenicy, gdzie margines tolerancji konstrukcyjnej jest najmniejszy. Dlatego zawsze traktuj mury jako przybliżony punkt wyjścia, a za prawdziwe odniesienie przyjmuj dopiero pomiary wykonane taśmą i linką one nie kłamią, nawet jeśli fundamenty budynku osiadły nierównomiernie.

Błąd kumulacji pomiarów cząstkowych

Przy pracach na dużych dachach, gdzie jednorazowo nie sposób zmierzyć całości, wykonawcy mają tendencję do dzielenia konstrukcji na fragmenty i mierzenia każdego z osobna. Problem polega na tym, że błąd jednego pomiaru dodaje się do błędu następnego, tworząc efekt kumulatywny na końcu piętnastometrowej krokwi możesz mieć odchyłkę przekraczającą dopuszczalne normy, mimo że każdy pojedynczy fragment wydawał się w normie. Rozwiązaniem jest kotwienie pomiarów do punktów stałych, takich jak narożniki budynku czy osie główne wyznaczone na etapie fundamentów nawet jeśli fizycznie nie są widoczne z danej części dachu, stanowią niezmienne punkty odniesienia.

Normy budowlane, w tym Eurocode 1 dotyczący obciążeń i Eurocode 5 projektujący konstrukcje drewniane, określają dopuszczalne tolerance dla kątów i płaszczyzn na poziomie kilku milimetrów na metr długości dokładne wartości zależą od rodzaju konstrukcji i strefy klimatycznej, ale ogólna zasada mówi, że błąd większy niż trzy milimetry na metr bieżący wymaga korekty. Warto o tym pamiętać, gdy kusi cię myśl, że "jakoś to będzie" bo więźba dachowa to nie mebel, który łatwo przesuniesz; raz zamontowana z błędem pozostanie w tej konfiguracji przez dekady, przenosząc niewłaściwe siły na mury i fundamenty.

Ignorowanie wpływu warunków atmosferycznych

Drewno, z którego wykonane są krokwie iLanguages, reaguje na zmiany wilgotności powietrza w czasie deszczowej jesieni pęcznieje, a podczas upalnego lata kurczy się, zmieniając swoje wymiary nawet o kilka milimetrów na każdym metrze bieżącym. Jeśli mierzysz i montujesz w warunkach ekstremalnej wilgotności, a następnie przychodzi susza, elementy zmniejszają się, powodując luzy w połączeniach ciesielskich. Profesjonalni dekarze Planują prace ciesielskie tak, aby najważniejsze pomiary wykonywać w warunkach zbliżonych do średnich rocznych dla danej lokalizacji czyli najczęściej późną wiosną lub wczesną jesienią, gdy wilgotność powietrza jest umiarkowana i stabilna przez kilka kolejnych dni.

Podobnie temperatura wpływa na dokładność pomiarów laserowych wiązka załamuje się w powietrzu o różnej gęstości, a przy silnym nagrzaniu powierzchni dachowych może dochodzić do zjawiska flikera, czyli migotania linii laserowej utrudniającego precyzyjny odczyt. Zalecam wówczas zacienienie detektora i prace w godzinach porannych, gdy powietrze jest jeszcze chłodniejsze i bardziej stabilne optycznie. Nowoczesne lasery z kompensatorem temperaturowym częściowo rozwiązują ten problem, ale żadne urządzenie nie jest idealne w ekstremalnych warunkach zdrowy rozsądek i znajomość ograniczeń sprzętu to podstawa.

Brak weryfikacji końcowej

Ostatni błąd, który niestety pojawia się zbyt często, to pominięcie weryfikacji po zakończeniu montażu wykonawca zakłada, że skoro podczas pracy wszystko się zgadzało, to wynik finalny musi być prawidłowy. Nic bardziej mylnego. Przemieszczenia elementów podczas dokręcania śrub, osiadanie konstrukcji pod własnym ciężarem, a nawet niewielkie odkształcenia materiałowe mogą wprowadzić odchyłki, których nie widać gołym okiem, ale które ujawniają się przy pierwszym silnym wietrze lub opadach śniegu. Dlatego po zamontowaniu całej więźby, przed przystąpieniem do deskowania i pokrycia, należy powtórzyć kluczowe pomiary kątowe i w razie potrzeby skorygować położenie krokwi to dosłownie kwestia piętnastu minut, które mogą zaoszczędzić tygodni napraw w przyszłości.

Norma PN-EN 1995-1-1, która stanowi polską implementację Eurocode 5, precyzyjnie określa wymagania dotyczące dokładności wykonania konstrukcji drewnianych między innymi dopuszczalne odchylenia od pionu krokwi na poziomie 5 milimetrów na metr wysokości oraz tolerancję kątową wynoszącą 1 stopień dla połączeń ciesielskich. Znajomość tych wartości nie jest akademicka stanowi konkretny punkt odniesienia pozwalający obiektywnie ocenić jakość pracy i uzasadnić ewentualne reklamacje wobec wykonawcy, jeśli inwestor zdecyduje się na zatrudnienie zewnętrznej ekipy dekarskiej.

Wybór metody zależy ostatecznie od skali projektu, dostępnego budżetu i warunków panujących na konkretnym dachu metodę sznurkową polecam na małe adaptacje poddasza, gdzie laser rotacyjny byłby przerostem formy nad treścią, natomiast przy budowie nowego domu jednorodzinnego z pełną więźbą dachową inwestycja w laser zwraca się już przy pierwszym użyciu, oszczędzając czas i nerwy ekipie monterskiej.

Jeśli po lekturze tego artykułu czujesz, że temat wyznaczania kątów na dachu jest na tyle złożony, że wolisz powierzyć go specjalistom, skontaktuj się z firmą dekarską posiadającą doświadczenie w konstrukcjach drewnianych i dostęp do profesjonalnego sprzętu pomiarowego koszt takiej usługi przy nowym dachu jednorodzinnego to zazwyczaj od 500 do 1500 złotych w zależności od stopnia skomplikowania geometrii, a stanowi to ułamek wartości całej inwestycji, którą chroni przed błędami geometrycznymi.
