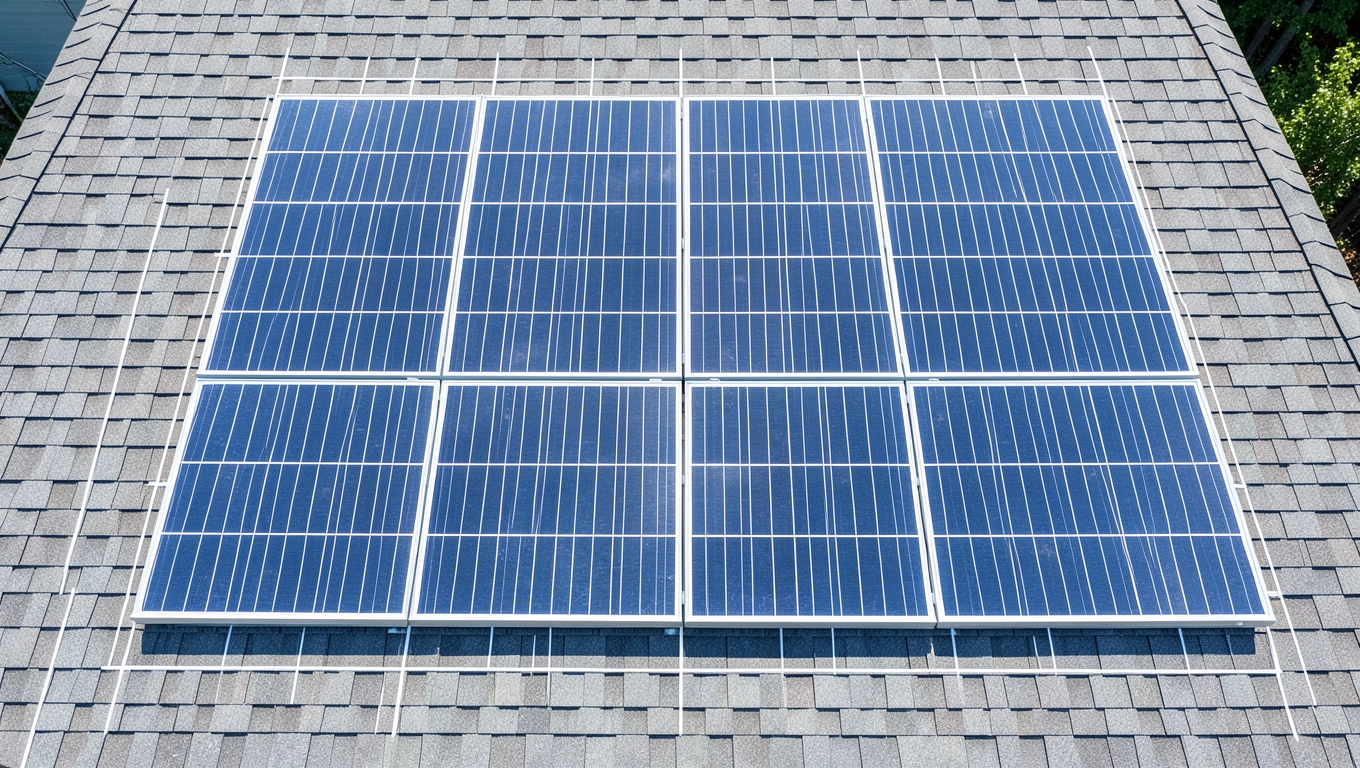

Jak obliczyć ile paneli fotowoltaicznych wejdzie na dach – Poradnik

Kiedy słońce staje się Twoim dostawcą energii, a dach Twojego domu potencjalnym centrum produkcyjnym, pojawia się fundamentalne pytanie, od którego zależy cały sukces inwestycji. Jak obliczyć ile paneli wejdzie na dach to nie tylko kwestia zmierzenia metrów kwadratowych, ale przede wszystkim sprytne połączenie fizycznych możliwości Twojego dachu z faktycznym apetytem Twojego gospodarstwa domowego na prąd. Krótko mówiąc, aby oszacować, ile paneli zmieści się na dachu, należy dokładnie zmierzyć dostępną, niezacienioną powierzchnię i skonfrontować ją z wymiarami standardowego modułu fotowoltaicznego, uwzględniając jednocześnie wymagane bezpieczeństwo i optymalne warunki pracy instalacji. Ta wiedza to klucz do rentownej i efektywnej fotowoltaiki, a proces ten wcale nie musi być tak skomplikowany, jak mogłoby się wydawać na pierwszy rzut oka.

Analiza typowych danych rynkowych oraz realnych realizacji instalacji fotowoltaicznych na przestrzeni ostatnich lat pozwala na stworzenie obrazu zależności pomiędzy kluczowymi parametrami systemu. Widzimy wyraźnie, że wydajność modułów stale rośnie, co bezpośrednio wpływa na wymaganą powierzchnię dachu dla osiągnięcia określonej mocy. Spójrzmy na zestawienie, które ilustruje tę ewolucję i pokazuje, jak decyzje projektowe bazują na konkretnych liczbach.

Powyższe zestawienie jasno pokazuje, że planowanie instalacji fotowoltaicznej opiera się na konkretnych danych i zależnościach. Nie wystarczy wziąć miarkę i policzyć, ile metrów kwadratowych ma nasz dach. Musimy myśleć w kategoriach, jak te metry kwadratowe przekładają się na realną produkcję energii, uwzględniając ograniczenia technologiczne i fizyczne paneli. Zrozumienie tych współzależności to pierwszy krok do zaprojektowania systemu, który będzie pracował efektywnie i przyniesie oczekiwane oszczędności przez lata.

Określenie dostępnej powierzchni dachu pod instalację PV

Zacznijmy od fundamentów, czyli od kawałka nieba nad Twoją głową – Twojego dachu. To nie kaprys czy estetyka decyduje o jego przydatności pod panele, a zimna, trudna do obejścia fizyka i geometria. Określenie dostępnej powierzchni dachu pod instalację PV to pierwszy i często najbardziej ograniczający krok w całej tej energetycznej przygodzie. Bez precyzyjnych danych o tym, ile metrów kwadratowych masz do dyspozycji, reszta obliczeń to tylko pobożne życzenia.

Patrząc na dach, trzeba dostrzec więcej niż tylko pokrycie. Widzimy połacie, które są skazane na współpracę ze słońcem, i te, które nadają się co najwyżej do kontemplacji deszczu. Optymalna połać skierowana jest oczywiście na południe, z kątem nachylenia w okolicach 30-40 stopni, choć dachy wschodnie i zachodnie również świetnie sobie radzą, rozkładając produkcję bardziej równomiernie w ciągu dnia. Dachy północne... cóż, na ogół stanowią margines zastosowania, chyba że mówimy o systemach dwustronnych lub bardzo dużym kącie nachylenia, co w budownictwie mieszkalnym rzadko bywa regułą.

Kluczowe jest zmierzenie nie całej powierzchni dachu, lecz jedynie tych połaci, które spełniają wstępne kryteria orientacji i kąta nachylenia. Do tego potrzebna jest miarka, ale najlepiej sprawdzają się plany architektoniczne budynku. Dają one precyzyjne wymiary i kąty. Jeśli planów brak, ratują nas nowoczesne technologie: drony z kamerami pomiarowymi czy specjalistyczne oprogramowanie do analizy bryły budynku na podstawie zdjęć lub skanów 3D.

Jednak nawet idealnie zorientowana i nachylona połać rzadko bywa jednolitą tablicą czekającą na panele. Na drodze stoją kominy, wywietrzniki, okna dachowe (popularne "veluxy"), lukarny, anteny, a czasem nawet drzewa z sąsiedniej działki czy wyższy budynek obok. Każda taka przeszkoda rzuca cień. I tu zaczyna się prawdziwa sztuka precyzyjnego mierzenia i planowania. Zacienienie to arcywróg produkcji energii. Moduły połączone szeregowo (w tzw. stringi) działają z wydajnością najsłabszego ogniwa. Jeden cień rzucony na róg panela może obniżyć produkcję całego szeregu. Precyzyjny pomiar powierzchni dachu musi uwzględniać eliminację stref permanentnego lub znaczącego zacienienia.

Wyznaczenie tych "czarnych dziur" na dachu wymaga analizy ruchu słońca o różnych porach roku i dnia. Profesjonalni projektanci używają do tego zaawansowanego oprogramowania, które tworzy mapy zacienienia. Dzięki nim wiadomo, gdzie panelom będzie po drodze ze słońcem, a gdzie będą się tylko "obijać" o przeszkody. Możemy mieć połać o powierzchni 50 m², ale po odjęciu obszarów zacienionych przez komin czy drzewo, realnie dostępne może pozostać jedynie 30-35 m² powierzchni nadającej się do montażu paneli.

Dodatkowo, nie można zapomnieć o koniecznych marginesach bezpieczeństwa. Panele nie mogą wisieć na stykach dachu. Wokół krawędzi (okap, kalenica, boczne krawędzie) potrzebna jest wolna przestrzeń – zwykle 20-30 cm, choć dokładne wymogi zależą od producenta systemu montażowego i strefy wiatrowej. Ta przestrzeń jest kluczowa dla prawidłowej wentylacji paneli (przegrzewanie obniża wydajność) oraz dla wytrzymałości systemu na obciążenia wiatrem. Powierzchnia "dostępna" na planie musi więc zostać pomniejszona także o te marginesy.

Przy płaskich dachach dochodzi jeszcze kwestia rozmieszczenia paneli pod optymalnym kątem nachylenia (na konstrukcjach wsporczych, zwykle ok. 10-15 stopni na płaskich dachach, aby śnieg i deszcz swobodnie spływały) i konieczność zachowania odstępów między rzędami paneli. Te odstępy zapobiegają wzajemnemu zacienianiu się rzędów (zwłaszcza w okresie zimowym, gdy słońce jest niżej) i zapewniają ścieżki dostępu dla serwisu. Na dachu płaskim 50 m² powierzchni "pod panele" może zająć realnie 70-80 m² powierzchni dachu, właśnie przez te odstępy i konstrukcje. Także precyzyjny pomiar dostępnej powierzchni dachu jest kluczowy dla kalkulacji ilości paneli.

Należy również sprawdzić stan techniczny dachu i jego nośność. Panel z systemem montażowym waży typowo 20-25 kg na metr kwadratowy. Taka dodatkowa masa, zwłaszcza po dociążeniu śniegiem, może być wyzwaniem dla starszych konstrukcji. Ocena techniczna dachu przez specjalistę jest gorąco zalecana przed jakimkolwiek montażem. W końcu nikt nie chce, by marzenie o darmowej energii skończyło się remontem dachu. To pokazuje, że wyznaczenie powierzchni dachu pod panele to skomplikowany proces uwzględniający wiele czynników.

Ostatnim elementem układanki powierzchniowej są przepisy miejscowe. Plan zagospodarowania przestrzennego, opinia konserwatora zabytków (w przypadku budynków zabytkowych) – mogą narzucać ograniczenia co do wyglądu instalacji, koloru, a nawet samego faktu możliwości montażu. Warto to sprawdzić, zanim rozpoczniemy precyzyjne pomiary i snucie planów na ogromną elektrownię na dachu. Czasem okazuje się, że wymarzona połać dachu nie nadaje się pod panele z przyczyn formalnych, co wymusza poszukiwanie alternatywnej, często mniejszej powierzchni.

Podsumowując ten etap: Nie bój się metra, ale myśl jak strateg. Mierz dostępne połacie, identyfikuj przeszkody i strefy zacienienia. Uwzględniaj marginesy bezpieczeństwa i wymagania systemów montażowych. Pamiętaj o nośności dachu i przepisach. To właśnie ta realnie dostępna, zoptymalizowana powierzchnia będzie bazą do dalszych obliczeń dotyczących liczby paneli i ich mocy.

Wizualizacja wpływu orientacji na roczną produkcję energii z 1 kWp zainstalowanej mocy w Polsce może wyglądać następująco:

Ten wykres pokazuje, jak bardzo orientacja wpływa na szacowaną produkcję z każdego zainstalowanego kilowatopiku mocy. Planując rozmieszczenie, nie tylko fizycznie upychamy panele, ale staramy się maksymalnie wykorzystać potencjał nasłonecznienia. Różnice między dachem południowym a wschodnio-zachodnim czy nawet tylko wschodnim są znaczące i mają realne przełożenie na ilość wyprodukowanej energii w ciągu roku.

Standardowe wymiary paneli fotowoltaicznych i ich wpływ na projekt

Gdy już wiemy, ile miejsca na naszym dachu realnie czeka na słońce, przychodzi czas na dopasowanie do niego naszych słonecznych cegiełek. Panele fotowoltaiczne, choć wszystkie pełnią tę samą funkcję, występują w różnych rozmiarach, a ich standardowe wymiary mają kolosalny wpływ na projekt instalacji fotowoltaicznej i ostateczną liczbę modułów, które zagoszczą na dachu.

Przez lata standard ewoluował. Kiedyś dominowały moduły 60-ogniwowe (około 1.65m x 0.99m), potem przyszła era 72-ogniwowych (większych) i obecnie najpopularniejsze w segmencie residential są moduły oparte o technologię "half-cut cells" (połówkowych ogniw) w układach 108, 120, czy 144 połówkowych ogniw, co przekłada się na wymiary najczęściej w zakresie od 1.7 metra do ponad 2 metrów długości i około 1 metra szerokości. Moduł o mocy 400-450 Wp, typowy dla instalacji domowych, będzie miał najczęściej wymiary około 1700-1800 mm na 1000-1100 mm, co daje powierzchnię w okolicach 1.7 - 1.8 mkw.

Powiedzmy sobie szczerze, dla laika panel to po prostu płaska, prostokątna płyta. Ale dla projektanta i instalatora to element układanki o ściśle określonych parametrach fizycznych – nie tylko wymiarach, ale i wadze (typowo 20-22 kg dla panela 400-450 Wp). Znajomość tych danych jest absolutnie kluczowa, ponieważ standardowe wymiary paneli fotowoltaicznych determinują możliwości ich fizycznego rozmieszczenia na konkretnej połaci dachu. To jak zabawa klockami Lego, ale o wiele droższymi i cięższymi.

Układając panele na dachu, musimy myśleć w kategoriach rzędów i kolumn. Standardowy panel o długości około 1.75 m i szerokości 1.1 m, ułożony pionowo, zajmie prostokąt o takich wymiarach. Ułożony poziomo – na odwrót. Sposób ułożenia zależy od kształtu połaci, lokalizacji przeszkód (kominy, okna) oraz preferencji estetycznych i wymagań montażowych. Na wąskich, ale długich połaciach może być korzystniejsze ułożenie poziome, na szerszych – pionowe.

Wiedząc, że mamy na dachu dostępną powierzchnię, powiedzmy, 35 m² i planujemy użyć paneli o powierzchni 1.75 m² każdy, prosty podział (35 / 1.75) sugeruje, że zmieścilibyśmy teoretycznie 20 paneli. Ale to tylko teoria! W praktyce musimy odjąć miejsce na wspomniane wcześniej marginesy bezpieczeństwa wokół krawędzi dachu. Jeśli dodamy wymóg 20 cm odstępu z każdej strony (od kalenicy, okapu i krawędzi bocznych), nagle okaże się, że efektywna powierzchnia, na której możemy rozmieścić całe panele, jest mniejsza.

Wpływ wymiarów paneli na projekt objawia się także w konieczności omijania przeszkód. Okno dachowe o wymiarach 1x1.5 metra, usytuowane centralnie na połaci, rozbije nam możliwość ułożenia paneli w tym miejscu. Musimy tak zaprojektować układ modułów, aby ominąć okno, komin czy wywietrznik, zostawiając wokół nich odpowiednie, bezpieczne odstępy (często sugerowane przez producenta systemów montażowych, np. 5-10 cm). Duże panele dają mniej możliwości manewru niż mniejsze. Jeśli musimy wypełnić nieregularną przestrzeń, mniejsze moduły mogą okazać się bardziej elastyczne, choć do osiągnięcia tej samej mocy będziemy potrzebować ich więcej, co może z kolei zwiększyć koszt systemu montażowego i instalacji.

Aspekt estetyczny to też niebagatelna sprawa. Większość inwestorów preferuje równy, symetryczny układ paneli, który wygląda schludnie i spójnie z architekturą domu. Czasem, aby zachować estetykę i równy margines, rezygnuje się z optymalnego wykorzystania skrawka dostępnej powierzchni. Dobrze zaprojektowany układ paneli, uwzględniający ich dokładne wymiary, potrafi pogodzić estetykę z funkcjonalnością. Wiedząc jak obliczyć ile paneli wejdzie na dach, kluczowe jest uwzględnienie ich fizycznych wymiarów.

Rodzaj zastosowanej technologii w panelach, choć głównie wpływa na ich sprawność i moc (np. panele monokrystaliczne są zazwyczaj bardziej sprawne i mają wyższą moc przy tych samych lub zbliżonych wymiarach co polikrystaliczne), ma również pośredni wpływ na ich rozmiar. Panele o wyższej mocy nominalnej, przy standardowej sprawności, mogą być fizycznie większe lub (dzięki większej sprawności) mieć standardowe wymiary, ale dawać większą moc na tej samej powierzchni. Znajomość mocy panela jest kluczowa do dalszych obliczeń zapotrzebowania.

Przy wyborze paneli i planowaniu ich rozmieszczenia, zawsze sięgamy po kartę katalogową (spec sheet) danego modułu. Tam znajdują się precyzyjne dane: wymiary co do milimetra, waga, lokalizacja otworów montażowych w ramie. Te detale są niezbędne do stworzenia dokładnego projektu na dachu. Warto też pamiętać, że panele nie mogą być docinane – każdy moduł to szczelnie zamknięta jednostka. Dlatego układamy je jako gotowe elementy, szukając najlepszego "dopasowania" do geometrii dachu. To jest ten moment, kiedy matematyka łączy się z grą przestrzenną. Dopasowanie wymiarów paneli do geometrii dachu to nie lada wyzwanie projektowe.

System montażowy również wpływa na efektywne wykorzystanie powierzchni i na to, ile paneli "fizycznie wejdzie". Uchwyty do dachu, profile, klamry – wszystkie te elementy zajmują miejsce i mają swoje wymagania dotyczące rozstawu. Na dachu krytym dachówką stosuje się haki lub śruby dwugwintowe pod dachówkę, na dachu z blachy na rąbek stojący – specjalne klamry mocujące się do rąbka, na dachu płaskim – konstrukcje balastowe lub inwazyjne. Każdy z tych systemów wymaga precyzyjnego planowania rozmieszczenia punktów montażowych, które muszą współgrać z rozstawem profili, a w konsekwencji – z wymiarami paneli.

Klucz do sukcesu leży w precyzyjnym pomiarze dostępnej powierzchni i rzuceniu na nią "wirtualnych" paneli o wybranych wymiarach, uwzględniając wszystkie przeszkody i marginesy. Oprogramowanie do projektowania fotowoltaiki robi to automatycznie, ale rozumiejąc zasady stojące za tym procesem, możemy świadomie podejmować decyzje dotyczące wyboru modułów o optymalnych dla naszego dachu wymiarach. Wymiary paneli mają bezpośredni wpływ na gęstość mocy, jaką można zainstalować na dostępnej powierzchni dachu.

Podsumowując ten rozdział: Standardowe wymiary paneli to nie tylko suche liczby, ale parametry, które rządzą grą w układanie modułów na dachu. Ich długość, szerokość i waga determinują możliwe układy, wpływają na ilość paneli, które fizycznie można zmieścić, i narzucają konieczność omijania przeszkód. Świadomy wybór modułów pod kątem ich wymiarów, w połączeniu z dokładnym pomiarem dachu i znajomością wymogów montażowych, jest niezbędny do optymalnego zagospodarowania przestrzeni i maksymalizacji produkcji energii.

Jak dopasować liczbę paneli do rocznego zużycia energii?

Mamy zmierzoną i przeanalizowaną powierzchnię dachu, znamy wymiary paneli, którymi chcemy operować. Czas połączyć fizyczne możliwości z energetycznymi potrzebami. Dopasowanie liczby paneli do rocznego zużycia energii to serce procesu projektowego. Chodzi o to, by zainstalować system, który wyprodukuje tyle prądu, ile faktycznie zużywamy – ani za mało, ani za dużo. Bo tak, można zainstalować za dużo, co w obecnych realiach net-billingu może być mniej korzystne finansowo, niż było kiedyś.

Punktem wyjścia są nasze rachunki za prąd. Analiza rachunków z ostatnich 12 miesięcy daje najlepszy obraz rocznego zużycia energii wyrażonego w kilowatogodzinach (kWh). Zwykle to liczba podsumowująca całe nasze elektryczne życie w domu: od gotowania, przez oświetlenie, po ładowanie telefonu i oglądanie telewizji. Jeśli budynek jest nowy i nie mamy historii zużycia, pozostaje szacowanie w oparciu o liczbę domowników, rodzaj i moc urządzeń elektrycznych, planowane inwestycje (np. pompa ciepła, klimatyzacja, samochód elektryczny) oraz standard życia. Pomocne mogą być kalkulatory dostępne online, ale zawsze warto dodać pewien margines na nieprzewidziane zużycie lub rozwój gospodarstwa.

Kiedy znamy roczne zapotrzebowanie (np. 4500 kWh), musimy przeliczyć je na moc instalacji fotowoltaicznej (wyrażaną w kilowatopikach, kWp), która będzie w stanie wyprodukować taką ilość energii. I tu wracamy do wspomnianej wcześniej szacunkowej produktywności systemu. W warunkach nasłonecznienia panującego w Polsce, z 1 kWp mocy zainstalowanych paneli można rocznie wyprodukować w granicach 900-1100 kWh. Ta wartość zależy od wielu czynników: dokładnej lokalizacji, orientacji i kąta nachylenia dachu, występowania zacienienia (nawet chwilowego). Profesjonalny projektant potrafi ją wyznaczyć znacznie precyzyjniej, uwzględniając dane meteorologiczne i specyfikę dachu. Ale na potrzeby wstępnych obliczeń, często przyjmuje się wartość 1000 kWh/kWp/rok jako użyteczny punkt odniesienia, zakładając optymalne warunki.

Posiadając roczne zapotrzebowanie na energię i szacowaną produktywność 1 kWp, możemy obliczyć przybliżoną moc instalacji. Wzór jest prosty: Wymagana moc instalacji [kWp] = Roczne zużycie energii [kWh] / Szacowana produkcja z 1 kWp [kWh/kWp/rok]. Jeśli nasze zużycie to 4500 kWh rocznie, a przyjmujemy produktywność na poziomie 1000 kWh/kWp/rok, potrzebujemy instalacji o mocy 4500 kWh / 1000 kWh/kWp/rok = 4.5 kWp. Obliczenie wymaganej mocy instalacji fotowoltaicznej jest bezpośrednio powiązane z rocznym zużyciem energii.

Następny krok to przeliczenie wymaganej mocy instalacji na liczbę paneli. Skoro wiemy, że potrzebujemy systemu o mocy 4.5 kWp, a wybraliśmy panele o mocy jednostkowej 420 Wp (co odpowiada 0.42 kWp na panel), dzielimy moc całej instalacji przez moc pojedynczego panela. Liczba paneli = Moc instalacji [kWp] / Moc panela [kWp] = 4.5 kWp / 0.42 kWp/panel ≈ 10.7 panela. Oczywiście nie można zainstalować ułamka panela, więc zaokrąglamy w górę do pełnej liczby. Potrzebujemy zatem 11 paneli.

W praktyce zawsze rozważa się niewielkie przewymiarowanie instalacji w stosunku do bieżącego zużycia, np. o 10-15%. Dlaczego? Po pierwsze, zapobiega to sytuacji, gdy z czasem nasze zużycie nieznacznie wzrośnie (np. kupimy nową energochłonną lodówkę czy częściej będziemy używać piekarnika). Po drugie, z roku na rok panele delikatnie tracą na sprawności (degradacja), a lekko przewymiarowany system lepiej kompensuje ten spadek w przyszłości. Po trzecie, jeśli myślimy o zakupie samochodu elektrycznego, montażu pompy ciepła czy przejścia na gotowanie indukcyjne w przyszłości, od razu możemy zaprojektować instalację o odpowiednio większej mocy, np. 6-8 kWp dla typowego domu, zamiast 4-5 kWp. To zdecydowanie tańsze i mniej kłopotliwe niż rozbudowa systemu za kilka lat.

Warto pamiętać o specyfice zużycia energii. Nasze największe zapotrzebowanie występuje często rano i wieczorem (gotowanie, oświetlenie, pranie po pracy), podczas gdy panele produkują najwięcej w ciągu dnia, gdy słońce świeci najmocniej (południe). Idealnie byłoby zużywać jak najwięcej wyprodukowanej energii w czasie rzeczywistym (autokonsumpcja), bo wtedy mamy z niej największy pożytek (nie płacimy za nią i nie oddajemy jej do sieci za stawkę rynkową, jak w net-billingu). W praktyce autokonsumpcja wynosi zazwyczaj 20-30% w typowym gospodarstwie domowym bez dodatkowych optymalizacji.

Dlatego też dobór liczby paneli powinien uwzględniać nie tylko roczne zużycie, ale i potencjalne przyszłe potrzeby oraz realia rozliczeń z siecią. Czasem lepszym rozwiązaniem jest mniejsza instalacja, która pokryje większą część autokonsumpcji i uniknie dużej nadprodukcji w ciągu dnia, którą oddajemy do sieci na zasadach net-billingu. Innym razem, jeśli planujemy inwestycje zwiększające zużycie (pompa ciepła), celujemy w system znacząco większy, nawet jeśli obecnie generuje on sporą nadwyżkę oddawaną do sieci. Kluczowe jest dopasowanie liczby paneli do docelowego, a nie tylko obecnego, zapotrzebowania energetycznego.

Istotnym aspektem jest także próg mocy. W Polsce instalacje do 10 kWp kwalifikują się jako mikroinstalacje, co wiąże się z uproszczonymi procedurami zgłoszenia. Przekroczenie 10 kWp, a zwłaszcza 50 kWp, wprowadza bardziej złożone wymogi prawne i formalne. Z tego powodu, planując instalację, wielu inwestorów celuje w moc do 10 kWp, nawet jeśli ich potrzeby są nieco większe lub planują rozbudowę. Granica 10 kWp często stanowi górny limit dla domowych instalacji, dyktowany względami regulacyjnymi, a niekoniecznie wyłącznie fizycznymi możliwościami dachu czy aktualnym zużyciem.

Proces dopasowania liczby paneli do zużycia to ciągły dialog między chęcią bycia w 100% samowystarczalnym (a nawet generowania nadwyżek na przyszłość) a ekonomiczną opłacalnością systemu w danych warunkach rozliczeniowych i fizycznych ograniczeniach dachu. Prawidłowy dobór liczby paneli to sztuka godzenia zapotrzebowania na energię z realną możliwością jej wyprodukowania i zagospodarowania.

Podsumowując: Określenie rocznego zużycia energii to pierwszy krok doboru mocy instalacji. Przeliczenie go na kilowatopiki, a następnie na liczbę paneli wymaga uwzględnienia szacowanej produktywności systemu w lokalnych warunkach. Nie bójmy się niewielkiego przewymiarowania z myślą o przyszłości, ale bądźmy świadomi realiów rozliczeń z siecią i potencjalnych przyszłych potrzeb. Wartości rzędu 4-6 kWp dla typowego domu jednorodzinnego są obecnie często spotykane, a jeśli planujemy duże zmiany (pompa ciepła, auto elektryczne), instalacja o mocy 8-10 kWp może okazać się optymalnym rozwiązaniem. Dokładne obliczenie zapotrzebowania energetycznego jest podstawą doboru optymalnej liczby paneli fotowoltaicznych.

Praktyczne wskazówki dotyczące rozmieszczenia paneli na dachu

Po wszystkich obliczeniach – metry kwadratowe dachu, wymiary paneli, potrzebna ich liczba – nadchodzi moment, kiedy wirtualny projekt musi zejść na ziemię, a właściwie... wejść na dach. Praktyczne wskazówki dotyczące rozmieszczenia paneli na dachu to zbiór zasad, które decydują o tym, czy instalacja będzie nie tylko wydajna, ale także bezpieczna, trwała i estetyczna. To moment, kiedy doświadczenie i precyzja są na wagę złota.

Pierwsza zasada brzmi: szanuj przeszkody i marginesy. Widzieliśmy je już przy pomiarze dostępnej powierzchni, teraz musimy żyć z nimi w rzeczywistości. Panele muszą być rozłożone tak, aby omijać kominy, okna dachowe i inne wystające elementy, zostawiając wokół nich odpowiednie, bezpieczne odstępy. Te odstępy są ważne nie tylko dla uniknięcia zacienienia, ale także dla umożliwienia dostępu do okien czy kominów w celach konserwacyjnych lub kominiarskich. Ciasne upchnięcie paneli na stykach może stworzyć trudne do rozwiązania problemy w przyszłości.

Kluczowym wyzwaniem jest minimalizacja wpływu zacienienia. Nawet jeśli w idealnym projekcie oprogramowanie pokazało minimalne zacienienie, w rzeczywistości montaż musi je uwzględniać. Cień rzucany przez sąsiednie drzewo o wschodzie lub zachodzie słońca może wpłynąć na cały rząd paneli, jeśli są połączone szeregowo. Profesjonalne rozmieszczenie paneli bierze pod uwagę takie zmienne, czasem sugerując przesunięcie całego pola paneli o kilkadziesiąt centymetrów, by uciec przed cieniem, lub zastosowanie rozwiązań technologicznych, takich jak optymalizatory mocy na każdym module, które minimalizują negatywne skutki częściowego zacienienia pojedynczych paneli.

System montażowy jest równie ważny co same panele. Wybór odpowiednich elementów mocujących do konkretnego pokrycia dachu (dachówka ceramiczna/betonowa, blachodachówka, blacha na rąbek stojący, papa termozgrzewalna, membrana) jest fundamentalny dla szczelności i bezpieczeństwa konstrukcji. Haki dachówkowe wymagają podniesienia i wyprofilowania dachówek, klamry do rąbka montuje się bezpośrednio, a systemy na dachy płaskie mogą być balastowe (obciążniki) lub wymagają penetracji poszycia. Każdy system ma swoje wymagania dotyczące rozstawu punktów mocujących i profili, na których opierają się panele. Prawidłowe rozmieszczenie punktów montażowych zgodnie z typem pokrycia dachowego jest kluczowe dla trwałości i bezpieczeństwa instalacji fotowoltaicznej.

Estetyka – choć nie wpływa bezpośrednio na produkcję energii – jest ważna dla inwestora. Równomierne rozmieszczenie paneli, zachowanie prostych linii i równych odstępów, symetria na połaci – wszystko to sprawia, że instalacja dobrze komponuje się z bryłą budynku. Czasem wymaga to drobnych korekt w układzie, np. lekkiego przesunięcia całego bloku paneli w stosunku do kalenicy czy krawędzi bocznych, by całość wyglądała harmonijnie. To mały detal, ale cieszy oko przez lata. Planując rozmieszczenie paneli na dachu, nie należy zapominać o estetyce montażu.

Bezpieczeństwo pracy na dachu podczas montażu i ewentualnych przyszłych prac konserwacyjnych to absolutny priorytet. Profesjonalne ekipy montażowe stosują odpowiednie środki ochrony indywidualnej, liny asekuracyjne i drabiny. Przy rozmieszczaniu paneli na dużych dachach płaskich często planuje się tzw. pasy serwisowe – wolne przestrzenie między rzędami modułów, które umożliwiają bezpieczne poruszanie się po dachu i dostęp do paneli w celu czyszczenia czy inspekcji. Takie pasy serwisowe również zmniejszają efektywną powierzchnię zajmowaną przez panele, ale są niezbędne dla bezpieczeństwa i funkcjonalności.

Kwestie elektryczne również wpływają na praktyczne rozmieszczenie. Panele są łączone szeregowo w tzw. stringi, a te stringi są podłączane do inwertera. Każdy inwerter ma optymalne zakresy napięć pracy dla stringów. Projekt elektryczny dyktuje, ile paneli ma być w jednym stringu, a to z kolei wpływa na to, jak panele muszą być fizycznie zgrupowane na dachu. Stringi nie powinny przebiegać przez strefy o znacząco różnym nasłonecznieniu (np. częściowo zacieniony fragment połaci i w pełni nasłoneczniony), dlatego czasami trzeba podzielić panele na mniejsze grupy, podłączone do różnych wejść MPPT (Maximum Power Point Tracker) w inwerterze, lub zastosować inwertery optymalizowane lub mikroinwertery. Schemat połączeń elektrycznych wpływa na fizyczne grupowanie paneli na dachu.

Na połaciach dachowych poniżej poziomu wejścia do budynku lub traktów komunikacyjnych należy uwzględnić ryzyko osuwania się śniegu z paneli zimą. Panele mają gładką powierzchnię, z której śnieg zsuwa się łatwiej niż z chropowatej dachówki. W takich miejscach stosuje się bariery śniegowe poniżej instalacji lub rozmieszcza się panele tak, aby nie zwisały bezpośrednio nad potencjalnie niebezpiecznymi miejscami. To ważny, często pomijany aspekt bezpieczeństwa użytkowania otoczenia domu.

Rozmieszczenie paneli na dachu wymaga połączenia umiejętności planistycznych, znajomości parametrów technicznych modułów i systemów montażowych, a także wyobraźni przestrzennej. To nie jest proces "na oko". Dobry projektant spędza godziny nad planami, wirtualnie układając moduły, testując różne konfiguracje i sprawdzając ich efektywność. Kiedy widzimy równo ułożone panele na dachu, pamiętajmy, że za tym stoi solidna praca analityczna i projektowa, która uwzględniła każdy milimetr dostępnej przestrzeni i każdy, nawet najmniejszy cień.

Niewielkim, ale znaczącym dodatkiem, który warto uwzględnić przy montażu, są tzw. bariery przeciw ptakom lub siatki wokół instalacji. Choć nie wpływają bezpośrednio na obliczenie miejsca, zapobiegają gniazdowaniu ptaków lub innych zwierząt pod panelami. Zwierzęta te mogą uszkodzić okablowanie lub zgromadzić pod modułami łatwopalny materiał, co może być niebezpieczne. Zaplanowanie ich montażu wraz z panelami to element dbałości o długoterminową bezproblemową pracę systemu.

Podsumowując praktyczne aspekty rozmieszczenia: Precyzyjne omijanie przeszkód i zachowanie marginesów bezpieczeństwa są tak samo ważne, jak optymalna orientacja. Wybór systemu montażowego odpowiedniego do pokrycia dachu to kwestia trwałości i bezpieczeństwa. Myślenie o przyszłym serwisie i dostępie do dachu wpływa na rozmieszczenie paneli (np. pasy serwisowe). Kwestie elektryczne (łączenie w stringi) narzucają zasady grupowania modułów. Zapobieganie zsuwaniu się śniegu i potencjalna ochrona przed ptakami to detale, które warto wziąć pod uwagę. Efektywne i bezpieczne rozmieszczenie paneli na dachu to kompleksowe zadanie wymagające specjalistycznej wiedzy i precyzji.
