Odwodnienie dachu zielonego – co nowego w 2026?

Decydując się na zielony dach, inwestorzy koncentrują się zazwyczaj na estetyce i izolacji przeciwwodnej, bagatelizując kluczową rolę systemu odwodnienia. Tymczasem to właśnie od sprawnie zaprojektowanego i wykonanego odwodnienia zależy trwałość całej konstrukcji przez dekady. Woda zalegająca w warstwie drenażowej to prosta droga do degradacji hydroizolacji, osłabienia struktury dachu i likwidacji całej inwestycji. Przyjrzyjmy się zatem, jak prawidłowo zaprojektować i wykonać system odwodnienia, by zielony dach spełniał swoją funkcję przez lata bez awarii.

• Projektowanie systemu odwodnienia na dachu zielonym
• Wybór materiałów i elementów odwodnienia
• Montaż i zapewnienie szczelności instalacji
• Konserwacja i kontrola wydajności odwodnienia
• dach zielony odwodnienie

Projektowanie systemu odwodnienia na dachu zielonym

Projektowanie systemu odwodnienia na dachu zielonym wymaga holistycznego podejścia łączącego hydrologię, mechanikę gruntów i technologię konstrukcji dachowych. Podstawą jest analiza lokalnych warunków klimatycznych, w tym średniorocznych opadów, intensywności ulew i częstotliwości zjawisk ekstremalnych. Dane te pozwalają na precyzyjne obliczenie szczytowego przepływu wody, jaki system musi odebrać w jednostce czasu. Bez tych obliczeń dobór elementów odwodniających opiera się na domysłach, co w praktyce prowadzi do niedoszacowania lub przeszacowania parametrów instalacji.

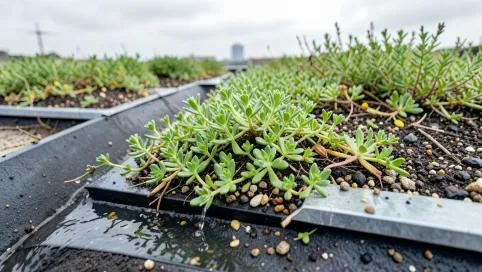

Kluczowym parametrem jest współczynnik spływu, który dla dachów zielonych intensywnych waha się od 0,45 do 0,70 w zależności od nachylenia połaci i rodzaju roślinności. Im bardziej płaski dach i im większa zdolność retencyjna podłoża, tym współczynnik bliższy dolnej granicy. Warto uwzględnić also chłonność warstwy wegetacyjnej przy obliczaniu objętości wody do odprowadzenia, szczególnie w fazie nasycenia po długotrwałych opadach. PN-EN 12056-3 dostarcza metodyki obliczeniowej, jednak adaptacja normy do specyfiki dachów zielonych wymaga doświadczenia projektowego.

Obliczenia hydrauliczne i dobór przepływu

Obliczenia hydrauliczne rozpoczyna się od wyznaczenia powierzchni czynnej odwodnienia, obejmującej rzut poziomy dachu z uwzględnieniem ewentualnych załamań i koszarów. Dla każdej strefy odwadniającej określa się przepływ obliczeniowy według wzoru Q = q × A × C, gdzie q to intensywność opadu, A powierzchnia, a C współczynnik spływu. Przyjmując intensywność opadu rzędu 300 l/s·ha dla rejonu centralnej Polski (przyjęta wartość dla częstotliwości 5 lat), powierzchnia 500 m² daje przepływ około 67,5 l/min wymagający odpowiedniego przekroju rur odpływowych.

Dowiedz się więcej o Zielone Dachy Rodzaje

Rozmieszczenie wpustów i wpustów dachowych

Rozmieszczenie wpustów dachowych podporządkowuje się geometrii połaci, minimalnym odległościom od krawędzi i obliczeniowemu zasięgowi hydraulicznemu. Zgodnie z wytycznymi producentów membran i normą PN-83/B-02450, pojedynczy wpust dachowy nie powinien obsługiwać powierzchni większej niż 800 m² przy spadku minimalnym 1:50. W przypadku dachów zielonych ze względu na opór warstwy drenażowej odległości między wpustami redukuje się o 20-30% w stosunku do klasycznego pokrycia. Wpusty lokalizuje się w najniższych punktach zagięcia połaci, przy ściankach attykowych oraz w osiach koszarów.

Strategie odwodnienia i retencji

Nowoczesne projekty dachów zielonych integrują funkcję odwodnienia z retencją wody opadowej, co wpisuje się w modele zrównoważonego gospodarowania wodą w mieście. Warstwa drenażowa o pojemności 30-50 l/m² pozwala zmagazynować znaczącą część opadu przed jego odpływem, zmniejszając obciążenie kanalizacji. System odwodnienia w takiej konfiguracji pełni funkcję przelewową, uruchamianą dopiero po zapełnieniu rezerwuaru retencyjnego. Regulacja przepływu odbywa się poprzez kryzy lub ograniczniki wbudowane w korpus wpustu, które można kalibrować pod kątem docelowej retencji.

Emergency overflow stanowi ostatnią linię obrony przed zalaniem konstrukcji. Kanały przelewowe usytuowane powyżej poziomu spodu membrany hydroizolacyjnej muszą mieć zdolność przepływową przewyższającą szczytowe opady z prawdopodobieństwem 1% rocznie. W praktyce oznacza to kryterium przepływu minimum 500 l/s·ha dla rejonów o intensywnych opadach konwekcyjnych. Odprowadzenie wody przelewowej wymaga odrębnej drogi, niezależnej od głównego systemu, co zapobiega cofaniu się wody przy przepełnionej kanalizacji.

Powiązany temat Dachy Zielone

Wybór materiałów i elementów odwodnienia

Dobór materiałów do odwodnienia dachu zielonego determinuje długowieczność całego systemu oraz jego zdolność do pracy w trudnych warunkach wilgotnościowych i termicznych. Podstawowym elementem jest wpust dachowy z osadnikiem i koszem filtrującym, który uniemożliwia przedostanie się cząstek podłoża do instalacji rurociągowej. Średnice nominalne wpustów wahają się od 70 do 200 mm, przy czym na dachach zielonych dominują rozwiązania 100-150 mm ze względu na konieczność przepuszczania wody obciążonej zawiesiną organiczną.

Wpusty dachowe kryteria wyboru

Konstrukcja wpustu dachowego na dach zielony różni się od rozwiązań stosowanych na zwykłych połaciach. Korpus wpustu musi być przedłużony, by przechodził przez wszystkie warstwy konstrukcyjne: hydroizolację, termoizolację, warstwę drenażową i wegetacyjną. Połączenie z rurą odpływową realizuje się poprzez kołnierz uszczelniający montowany do membrany hydroizolacyjnej, którego szczelność gwarantuje elastyczny kołnierz stalowy lub EPDM. Wpust o nominalnej średnicy 200 mm zapewnia przekrój czynny około 314 cm², co przy prędkości przepływu 0,8-1,2 m/s pozwala na odprowadzenie 150-230 l/min.

Istotnym parametrem jest odporność na korozję i działanie agresywnych substancji biologicznych obecnych w wodzie przesączonej przez warstwę wegetacyjną. Wyroby stalowe wymagają powłok cynkowych lub epoksydowych grubości minimum 80 μm, podczas gdy tworzywa polimerowe typu PP czy PE oferują naturalną odporność chemiczną bez dodatkowej obróbki. W przypadku wpustów łączących się z rurami PVC stosuje się adaptery kielichowe umożliwiające szczelne połączenie różnych materiałów.

Przeczytaj również o Zielone Dachy Z Mchu

Warstwy drenażowe i maty filtracyjne

Warstwa drenażowa stanowi rezerwuar wody i jednocześnie pathway dla nadmiaru wilgoci kierowanego do wpustów. Płyty drenacyjne z tworzywa sztucznego o wysokości 25-80 mm oferują wytrzymałość na ściskanie od 150 do 300 kPa, co wystarcza do przenoszenia obciążeń od podłoża wegetacyjnego dachów intensywnych. Struktura komórkowa płyt umożliwia akumulację wody w przestrzeniach międzyżebrowych, skąd odpływa grawitacyjnie do najbliższego wpustu. Współczynnik spływu powierzchniowego dla płyt żebrowych wynosi 0,80-0,90, co oznacza niemal natychmiastowe odprowadzenie wody ponad warstwą.

Na płytach drenacyjnych układa się matę filtracyjną z geowłókniny polietylenowej o gramaturze 200-300 g/m², która zatrzymuje cząstki mineralne podłoża, jednocześnie wodę. Gramatura maty determinuje zdolność filtracyjną: zbyt gęsta utrudnia przepływ, zbyt rzadka drobiny iste. Optymalny kompromis osiąga się przy porowatości efektywnej 0,05-0,10 mm dla podłoży wegetacyjnych typu mineralnego. Mata filtracyjna wymaga zakładu minimum 150 mm na połączeniach i wywinięcia na attyki powyżej poziomu spodu warstwy wegetacyjnej.

Systemy odwodnienia liniowego i punktowego

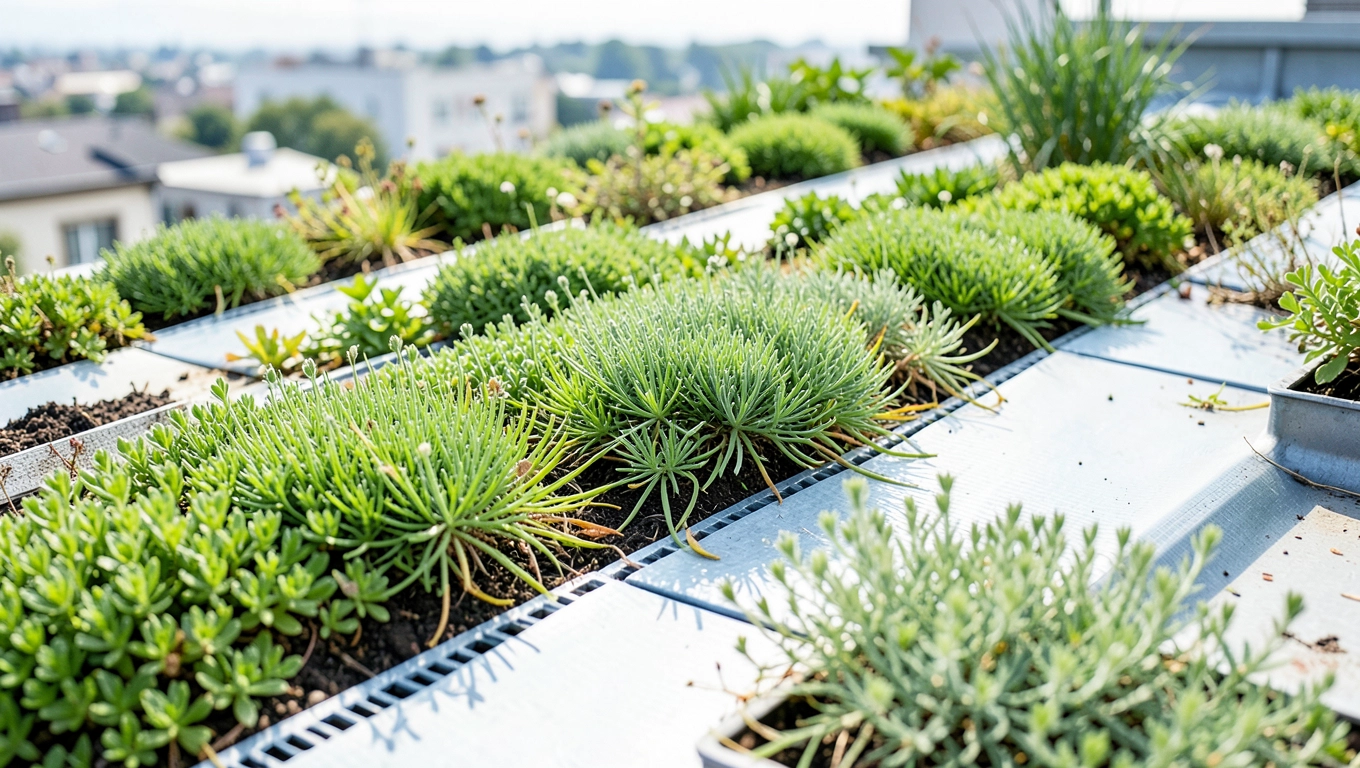

Na dachach płaskich o regularnej geometrii dominuje odwodnienie punktowe z wpustami rozmieszczonymi w najniższych punktach spadków. Przy złożonej architekturze z licznymi załamaniami połaci odwodnienie liniowe wzdłuż kanałów zbiorczych pozwala na redukcję liczby wpustów przy zachowaniu pełnej wydajności systemu. Kanały liniowe z rusztem stalowym lub żeliwnym integruje się z warstwą drenażową i łączy z wpustami centralnymi. Szerokość kanału dobiera się do przepływu obliczeniowego, przyjmując prędkość minimalną 0,6 m/s dla samoczyszczenia.

Montaż i zapewnienie szczelności instalacji

Montaż systemu odwodnienia na dachu zielonym przebiega etapowo, a kolejność operacji determinuje szczelność połączeń między warstwami. Pierwszym krokiem jest osadzenie wpustów w konstrukcji nośnej dachu przed ułożeniem hydroizolacji. Korpus wpustu musi być wycentrowany względem osi projektowanego spływu i unieruchomiony w sposób wykluczający przemieszczenia podczas kolejnych etapów budowy. Połączenie korpusu z rurą odpływową realizuje się przed zamontowaniem warstwy termoizolacyjnej, co zapewnia swobodę manewru i możliwość korekty.

Uszczelnianie połączeń membranowych

Kołnierz uszczelniający wpustu montuje się do membrany hydroizolacyjnej metodą zgrzewania na gorące powietrze lub klejenia zależnie od typu membrany. Dla membran PVC stosuje się zgrzewanie, dla membran bitumicznych zespawanie z użyciem papy termozgrzewalnej lub klejenie na zimno z wykorzystaniem taśm butylowych. Grubość zakładu między kołnierzem a membraną wynosi minimum 100 mm, a połączenie poddaje się kontroli szczelności przed zasypaniem warstwami izolacyjnymi. Fugowanie obwodowe masą uszczelniającą trwale elastyczną (poliuretan lub MS-polimer) zabezpiecza połączenie przed infiltracją wody.

Przejścia przez hydroizolację stanowią punkty krytyczne szczelności całego pokrycia. Obejmy wpustów wyposażone w podwójne kołnierze uszczelniające pozwalają na niezależne uszczelnienie każdej warstwy systemu dachowego. Konstrukcja z dwoma kołnierzami umożliwia rekonstrukcję uszczelnienia w przypadku awarii bez ingerencji w głębsze warstwy. Minimalna wysokość nad membranyną części roboczej wpustu powinna wynosić 100 mm, by umożliwić swobodny wypływ wody z przestrzeni drenażowej.

Integracja z warstwą drenażową i wegetacyjną

Po zamontowaniu wpustów i uszczelnieniu przejść instaluje się warstwy izolacji termicznej i akustycznej zgodnie z projektem dachu zielonego. Płyty drenacyjne układa się z zachowaniem ciągłości spadków w kierunku najbliższych wpustów, unikając progów i załamań utrudniających odpływ. Połączenia między płytami zabezpiecza się spinaczami stalowymi lub zakładkami zatrzaskowymi, które utrzymują ciągłość struktury pod obciążeniem podłoża. Otulina filtracyjna przykrywa płyty z zakładem, tworząc barierę dla cząstek mineralnych.

Warstwa wegetacyjna wymaga wyprofilowania powierzchni w sposób zapewniający równomierny dopływ wody do strefy drenażowej. Nierówności powierzchni generują lokalne zastoje, które przyczyniają się do gnicia korzeni i przeciążenia strukturalnego. Wokół wpustów pozostawia się strefę buforową minimum 500 mm bez roślinności, ułatwiającą dostęp konserwacyjny i zmniejszającą ryzyko zatykania kosza filtracyjnego. Kosz wpustu montuje się na wysokości umożliwiającej swobodny wypływ przy normalnym poziomie wody w warstwie drenażowej, z uwzględnieniem ewentualnego zamulenia dna.

Kontrola szczelności przed zasypaniem

Przed zamknięciem systemu warstwami wegetacyjnymi przeprowadza się obligatoryjną próbę szczelności całego odwodnienia. Metoda testowa polega na zalaniu fragmentu dachu wodą do poziomu odpowiadającego ulewie projektowej i obserwacji przecieków przez minimum 24 godziny. Alternatywnie stosuje się próbę dymową lub próbę ciśnieniową przy zamkniętych kanałach. Wyniki próby dokumentuje się protokołem zgwodarczym, stanowiącym podstawę do odbioru technicznego systemu odwodnienia jako odrębnego elementu robót.

Konserwacja i kontrola wydajności odwodnienia

Utrzymanie sprawności systemu odwodnienia wymaga regularnego monitoringu stanu technicznego i interwencji konserwacyjnych dostosowanych do cyklu eksploatacji dachu zielonego. Zaniedbanie czynności obsługowych prowadzi do stopniowego pogarszania zdolności odpływowej i finalnie do awarii przeciążeniowej. Plan konserwacji powinien uwzględniać częstotliwość przeglądów sezonowych, zakres prac czyszczących i procedury dokumentacyjne umożliwiające śledzenie historii stanu technicznego.

Częstotliwość i zakres przeglądów

Przegląd podstawowy systemu odwodnienia przeprowadza się dwa razy w roku: przed sezonem wegetacyjnym i po jego zakończeniu. Zakres kontroli obejmuje ocenę drożności koszy filtracyjnych, stanu połączeń między wpustami a rurami, szczelności kołnierzy uszczelniających oraz integralności warstwy drenażowej wokół wlotów. Zimą dodatkowo sprawdza się drożność kanałów przelewowych, które często ulegają zamrożeniu przy niewłaściwym odprowadzeniu wody roztopowej.

Intensywność opadów w danym sezonie determinuje częstotliwość przeglądów interwencyjnych. Po ulewach przekraczających normę klimatyczną o 50% wizja kontrolna powinna nastąpić w ciągu 48 godzin. Podczas inspekcji ocenia się, czy woda swobodnie odpływa z całej powierzchni, czy nie pojawiają się zastoiska w centralnych strefach płaskich partii dachu, i czy przelewy awaryjne pozostają drożne. Przepływomierze ultradźwiękowe montowane na rurach odpływowych pozwalają na zdalne monitorowanie wydajności systemu i wczesne wykrywanie spadków przepływu sygnalizujących częściowe zatkanie.

Czyszczenie elementów odpływowych

Czyszczenie wpustów dachowych polega na usunięciu kosza filtracyjnego, wybraniu nagromadzonego osadu i przepłukaniu korpusu strumieniem wody pod ciśnieniem. Nagromadzenie liści, nasion i szczątków organicznych w koszu redukuje efektywny przekrój wlotu, generując spiętrzenie wody na powierzchni dachu. W płytach drenacyjnych osad gromadzi się w przestrzeniach międzyżebrowych, skąd wymywa się go przez wielokrotne zalewanie wodą z dodatkiem bioaktywatora rozkładającego materię organiczną.

Częstotliwość czyszczenia zależy od lokalizacji budynku i otoczenia. Budynki przy trasach przelotów ptaków lub w pobliżu drzew liściastych wymagają czyszczenia koszy co 3 miesiące, podczas gdy obiekty w otwartym terenie mogą ograniczyć się do przeglądów półrocznych. Dokumentacja czyszczenia z datą wykonania i stanem technicznym przed i po zabiegu stanowi dowód należytej konserwacji przy ewentualnych roszczeniach gwarancyjnych.

Wymiana i regeneracja elementów

Elementy systemu odwodnienia podlegają zużyciu technicznemu, którego tempo zależy od jakości materiałów i intensywności eksploatacji. Uszczelki kołnierzowe tracą elastyczność po 10-15 latach ekspozycji na UV i skoki temperatur. Korpusy wpustów z tworzyw polimerowych wykazują kruchość po wielokrotnym cyklu zamrażania i rozmrażania. Regeneracja połączeń uszczelniających metodą iniekcji żywic epoksydowych pozwala na przywrócenie szczelności bez demontażu warstwy wegetacyjnej.

Wymiana wpustu bez naruszenia pokrycia dachowego jest możliwa dzięki systemom modułowym z wyjmowanymi koszami i adapterami. Procedura demontażu obejmuje odcięcie dopływu wody, usunięcie warstwy wegetacyjnej i drenażowej w promieniu 1 m od wpustu, wyjęcie zużytego elementu i osadzenie nowego korpusu z zachowaniem ciągłości hydroizolacji. Całkowity koszt wymiany z uwzględnieniem robocizny specjalistycznej wynosi od 800 do 1500 PLN za punkt w zależności od głębokości osadzenia i dostępności.

Monitoring wydajności i wykrywanie awarii

Systematyczny monitoring wydajności odwodnienia opiera się na pomiarach przepływu w rurach spustowych i porównywaniu ich z wartościami projektowymi. Spadek przepływu poniżej 70% wartości obliczeniowej sygnalizuje częściową niedrożność wymagającą interwencji. Sensory poziomu wody montowane w studzienkach rewizyjnych pozwalają na ciągłe śledzenie stanu obciążenia systemu i wczesne wykrywanie anomalii związanych z zatykaniem lub niewystarczającą wydajnością.

Dla obiektów o krytycznym znaczeniu funkcjonalnym, takich jak centra handlowe czy obiekty użyteczności publicznej, wdraża się zintegrowane systemy monitoringu z powiadomieniami SMS o przekroczeniu progów alertowych. Koszt instalacji takiego systemu z czujnikami bezprzewodowymi i aplikacją mobilną wynosi od 3000 do 8000 PLN w zależności od liczby punktów pomiarowych, jednak pozwala na uniknięcie kosztów awarii przeciążeniowej szacowanych na dziesiątki tysięcy złotych.

Przy podejmowaniu decyzji o zakupie elementów odwodnienia warto sprawdzić aktualną dostępność i cenę w sprawdzonych kanałach dystrybucyjnych. Pamiętaj, by przed finalizacją zamówienia zweryfikować parametry techniczne pod kątem specyfiki Twojego projektu.
