Dach zielony ekstensywny – przekrój warstw, który działa

Ten moment, gdy projektant kładzie na biurku przekrój dachu zielonego ekstensywnego i mówi: „całość waży mniej niż warstwa śniegu, którą trzymał ten strop przez ostatnią zimę”, zwykle kończy się pytaniem, na które inwestor nie zna odpowiedzi. Ile warstw musi współpracować, żeby rozchodnik nie zgnił po pierwszej ulewie? Dlaczego substrat ma 8 cm, a nie 30? Co się stanie, gdy woda znajdzie drogę pod folię? W tekście poniżej rozkładam na czynniki pierwsze realną budowę dachu zielonego ekstensywnego, przekrój warstwa po warstwie, z konkretnymi liczbami, gramaturami i kosztami, które można zweryfikować.

• Substrat i sedum w dachu ekstensywnym co naprawdę rośnie
• Obciążenie dachu ekstensywnego na m² ile wytrzyma strop
• Przekrój dachu zielonego krok po kroku na garażu i biurowcu
• Organizacja robót na dachu i koszty realne
• Kiedy dach odwrócony + ekstensywny się nie sprawdza
• Checklist inwestora przed startem budowy
• Najczęstsze błędy, które kosztują fortunę
• Zwrot z inwestycji i ukryte oszczędności

Substrat i sedum w dachu ekstensywnym co naprawdę rośnie

Serce ekstensywnego zazielenienia bije w dwóch elementach: warstwie substratu i roślinach sedumowych. Substrat mineralno-organiczny o uziarnieniu 0-12 mm i frakcji organicznej poniżej 8% masy pełni jednocześnie trzy funkcje: magazynuje wodę (40-60% objętości w porach kapilarnych), dostarcza składników pokarmowych i izoluje korzenie przed przegrzaniem w lecie. Grubość 7-12 cm dla sedumów i ziół sucholubnych wynika z prostego bilansu: mniejsza warstwa wysycha w ciągu tygodnia, większa marnuje obciążenie stropu.

Sedum, czyli rozchodnik, znosi suszę dzięki CAM fotosyntezie otwartej nocą, gdy parcie wody jest najniższe. W warunkach polskich najlepiej sprawdza się mieszanka Sedum acre, Sedum album, Sedum sexangulare oraz Sedum reflexum, sadzona jako sadzonki w matach wegetatywnych (80-120 sztuk na m²) lub nasiona w ilości 40-60 g/m² w wariancie tańszym. Pokrycie roślinnością po dwóch sezonach wegetacyjnych przekracza 85% powierzchni.

Przy układzie z matą rozchodnikową czas oczekiwania na zielony efekt skraca się do 3-4 tygodni od posadzenia, koszt rośnie o 35-50 zł/m² w stosunku do siewu. Dla dachu biurowca liczy się jednak czas: inwestor płaci za widoczny efekt w pierwszym kwartale użytkowania, więc maty wygrywają prawie zawsze. Iglaki, byliny kwitnące czy trawy ozdobne wchodzą w grę tylko w ekstensywie wzmocnionym, gdzie substrat rośnie do 15-20 cm i obciążenie pełne dochodzi do 150-170 kg/m².

Dlaczego sam torf ogrodowy nie wystarczy

Torf ma pojemność wodną 600-800% masy własnej, ale po nasączeniu traci stabilność strukturalną i osiada nierównomiernie. W dachu ekstensywnym prowadzi to do powstawania kałuż i zaskorupienia powierzchni w ciągu 3-4 lat. Substrat dachowy stanowi mieszanka keramzytu, tufu wulkanicznego, łupin glinowych i kompostowanego materiału organicznego, zagwarantowana aprobatą techniczną i oznaczona literą FLL (niemiecka norma ogrodów dachowych, referencyjna w całej UE).

Obciążenie dachu ekstensywnego na m² ile wytrzyma strop

Standardowe obciążenie nasączonego dachu ekstensywnego waha się od 80 do 120 kg/m², w wariancie jednowarstwowym z 8 cm substratu i sedumem. To mniej niż warstwa śniegu zalegającego 4 dni na płaskim dachu w Warszawie w lutym. Stropy garaży podziemnych projektuje się na 250-500 kg/m² użytkowego obciążenia, więc rezerwa wynosi 100-400 kg/m², co bez trudu mieści nie tylko zieleń, ale i balast żwirowy potrzebny w systemie odwróconym.

Sprawdzian: dach garażu o wymiarach 20×30 m, czyli 600 m², przy obciążeniu 110 kg/m² daje 66 ton. Tyle waży mały autobus miejski rozłożony na całą powierzchnię stropu. Konstrukcja przyjmuje to bez mrugnięcia okiem, o ile dokumentacja uwzględniała rezerwę na pokrycie z gruntu. Warto prześledzić w obliczeniach statycznych linię obciążenia użytkowego kategorii I (2 kN/m²) wtedy zostaje wolne 100-200 kg/m² na samą zieleń.

Masa własna substratu w stanie suchym wynosi około 55-65% wartości nasączonej. Jeśli projekt z 2010 roku zakładał wagę 80 kg/m², a nowy substrat w stanie mokrym dociąży do 110 kg/m², różnica 30 kg/m² na 1000 m² daje dodatkowe 30 ton. Każdy taki przypadek trzeba zweryfikować z konstruktorem przed wejściem ekipy na dach.

Kalkulator obciążenia w dłoni

Przelicznik jest prosty: powierzchnia dachu × ciężar właściwy = masa całkowita. Na 250 m² przy 100 kg/m² uzyskujemy 25 ton, czyli tyle, ile waży średni kontener morski wypełniony wodą o połowę. Praktyczna zasada: na każde 10 cm substratu doliczaj 100-120 kg/m², na każde 5 cm żwiru płukanego frakcji 16/32 doliczaj 50-60 kg/m² w stanie suchym. Razem daje to górną granicę obciążenia, którą weryfikuje projektant.

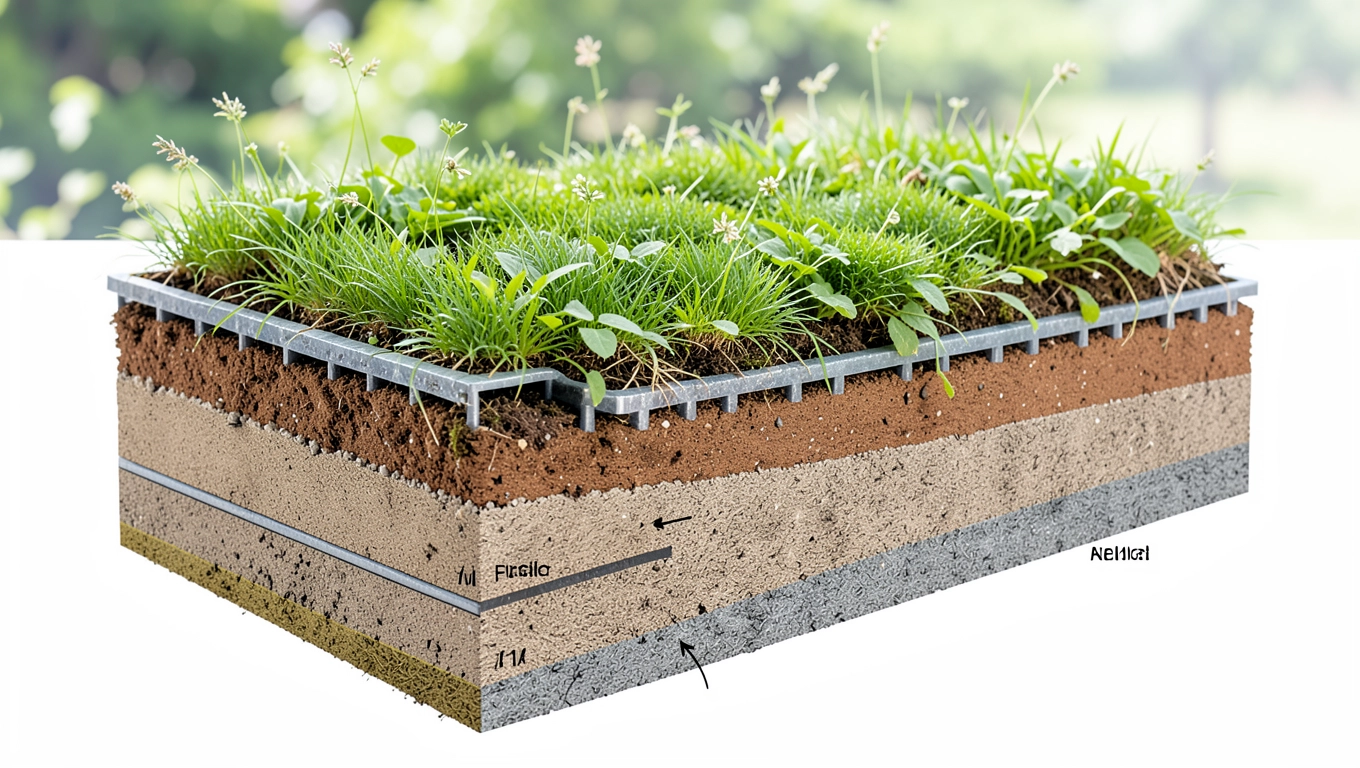

Przekrój dachu zielonego krok po kroku na garażu i biurowcu

Przekrój zaczyna się od stropu i rośnie w górę w ściśle określonej kolejności. Strop żelbetowy lub zespolony stanowi bazę. Na nim leży warstwa spadkowa, najczęściej lekki beton o grubości 3-8 cm z formowanym spadkiem 1,5-2,5% w kierunku wpustów dachowych. Spadek jest obowiązkowy, bo woda stojąca to wróg zarówno hydroizolacji, jak i korzeni rozchodnika.

Hydroizolacja

Pierwsza warstwa uszczelniająca: folia PVC, EPDM albo papy bitumiczne modyfikowane SBS o łącznej grubości 4-6 mm. Na garażu podziemnym sprawdza się membrana EPDM o gramaturze 1,5-2 mm, zgrzewana lub klejona na zakładkach 10-12 cm. Norma PN-EN 13956 reguluje wytrzymałość i wodoszczelność tych membran, a próba wodna po ułożeniu trwa 24-48 h, z zalaniem 3-5 cm wody i kontrolą spadku poziomu co 8 h.

Przebieg próby wodnej wygląda tak: po ułożeniu hydroizolacji zamyka się wszystkie wpusty (korki pneumatyczne lub worki z wodą), napełnia wyznaczony obszar, czeka dobę i mierzy ubytek z uwzględnieniem parowania. Dopuszczalny ubytek nie powinien przekraczać 0,5 mm warstwy wody przy nieoszklonym podłożu po odjęciu odparowania z dnia referencyjnego. Wynik zerowy oznacza szczelność absolutną. Taki test kosztuje 8-15 zł/m² i eliminuje 90% przyszłych reklamacji.

Termoizolacja i układ odwrócony

Na garażach i stropodachach wentylowanych najczęściej pojawia się układ odwrócony: hydroizolacja leży na warstwie spadkowej, nad nią spoczywa XPS (polistyren ekstrudowany) lub PIR (poliizocyjanurat) o grubości 12-25 cm. Kluczowy parametr wytrzymałości na ściskanie określa norma PN-EN 826: dla XPS klasy 300 kPa uzyskujemy bezpieczne obciążenie trwałe do 12 ton/m², dla XPS 500 kPa do 20 ton/m².

PIR ma najlepszy współczynnik lambda (0,022-0,026 W/mK), ale jego wytrzymałość trwała pod płytą dachu zielonego bywa za niska. Dlatego inwestorzy sięgają po XPS 300, gdy obciążenie nasączone nie przekracza 150 kg/m², albo po szkło piankowe, gdy liczy się dziesięciolecia bez remontu (żywotność 80-100 lat).

Brak geowłókniny dyfuzyjnej pod XPS prowadzi do przenikania gorącej wody z opadów bezpośrednio do spoin płyt i stopniowej degradacji. W ciągu 6-8 lat powierzchnia płyt żółknie, kruszeje i traci izolacyjność. Geowłóknina filtruje wodę, chroni przed UV od strony odbitej i zapobiega wypłukiwaniu drobnych frakcji XPS w newralgicznych strefach przy krawędziach.

Warstwa drenażowa i geowłóknina

Nad XPS układa się membranę kubełkową (kubełkowa folia HDPE o wysokości wytłoczenia 20-25 mm) lub płyty drenujące z polipropylenu. Ich zadanie to odprowadzenie nadmiaru wody do wpustów i stworzenie przestrzeni powietrznej, która chroni korzenie przed zgnilizną. Geowłóknina polipropylenowa o gramaturze 120-200 g/m² rozkłada się na geowłókninie filtrującej, oddzielającej substrat od drenażu.

Bez tej warst filtrującej cząstki gleby przedostają się do kubełków, zamykają kanaliki drenażowe i po 3-4 latach dach zamienia się w poidło. Koszt geowłókniny filtrującej to 4-7 zł/m², a jej brak generuje remonty za kilkaset złotych od metra. Na biurowcu liczy się też mata ochronna przed korzeniami o grubości 0,5-1 mm: polietylen lub folia poliolefinowa z atestem FLL, szczególnie przy intensywnych roślinach.

Substrat i sedum

Substrat rozkłada się warstwą 7-12 cm z wyrównaniem na ramach niwelacyjnych. Mata wegetatywna z sadzonkami sedumowymi (nasycenie 80-120 roślin/m²) układa się bezpośrednio na substracie i jest lekko wałowana. Pierwsze podlanie (10-15 litrów/m²) wspiera ukorzenienie, potem dach radzi sobie sam, bo sedum w ciągu 2-3 lat buduje palowy system korzeniowy sięgający 15-20 cm.

Krawędzie, obrzeża i strefy ogniowe

Przy attykach i ścianach pozostawia się pas żwiru płukanego 16/32 mm o szerokości 30-50 cm. Pas ten pełni trzy funkcje: oddziela trawnik od krawędzi, zapobiega przerastaniu roślin poza obręb i stanowi pas przeciwpożarowy w strefie buforowej 0,5 m od ściany oddzielenia pożarowego. Warunki Techniczne WT 2021 nakładają wymóg strefy nieprzerastającej przy ścianach oddzielenia pożarowego o klasie odporności EI 60+.

System odwrócony wygrywa na garażach podziemnych i stropach o małym spadku, bo hydroizolacja jest zawsze sucha i chroniona. System klasyczny zostaje tam, gdzie termoizolacja musi leżeć na stropie bez ochrony przed wodą (np. podwieszane stropy kasetonowe). Przy ekstensywnym dachu zielonym odwróconym zysk jest podwójny: roślinność chroni warstwę termoizolacyjną, a ta chroni hydroizolację.

Organizacja robót na dachu i koszty realne

Kolejność robót zależy od tego, czy ekipa ma dostęp do dźwigu, czy wciąga materiały przez okno. Wariant standardowy na garażu podziemnym przebiega tak: przygotowanie stropu i spadków → ułożenie hydroizolacji → próba wodna → montaż wpustów i korytek attykowych → ułożenie geowłókniny ochronnej pod XPS → płyty XPS klejone lub luzem → geowłóknina filtrująca → drenaż kubełkowy → mata antykorzeniowa → substrat rozściełany → maty sedumowe → pasy żwirowe przy krawędziach.

Łączny koszt dachu zielonego ekstensywnego w układzie odwróconym w 2024 roku oscyluje w granicach 480-720 zł/m² w stanie gotowym, bez kosztów dźwigu i logistyki. Materiały stanowią około 65% tej kwoty, robocizna 30%, transport i organizacja 5%. Dla powierzchni 500 m² wychodzi 240-360 tys. zł, z czego 15-25% można odzyskać przez obniżenie opłat za odprowadzanie wód opadowych.

Próba wodna instrukcja krok po kroku

1. Zamknąć wszystkie wpusty dachowe, korkami pneumatycznymi lub workami z piaskiem.
2. Podzielić dach na sekcje po 200-400 m² grodziami z worków wodnych.
3. Napełniać sekcję powoli, kontrolując słup wody co 30 minut.
4. Oznaczyć poziom na ścianie attyki markerem wodoodpornym.
5. Odczekać 24 godziny i ponownie zmierzyć poziom uwzględniając parowanie.
6. Sporządzić protokół z datą, godziną, temperaturą i wynikiem.
7. Podpisać protokół z kierownikiem budowy i inspektorem nadzoru.

Próba wodna eliminuje 90% przyszłych reklamacji i kosztuje ułamek całej inwestycji, więc pomijanie jej to fałszywa oszczędność. Pamiętam realizację, gdzie właśnie dzięki 24-godzinnej próbie wykryto mikrootwór przy krawędzi attyki, zanim na dachu położono 500 m² substratu naprawa po fakcie kosztowałaby 40-60 tys. zł, a w trakcie budowy zamknęła się w 6 tys.

Kiedy ekstensywy odpuścić

Dach ekstensywny nie poradzi sobie w sytuacji, gdy strop przenosi ponad 5 kN/m² użytkowego, a dokumentacja nie przewiduje warstw dodatkowych. Nie sprawdzi się też, gdy spadek jest mniejszy niż 1% i nie ma możliwości formowania dodatkowej warstwy spadkowej (baseny stojącej wody nie da się uniknąć inaczej niż spadkiem). Unikajmy też dachów ekstensywnych na obiektach zabytkowych bez konserwatora: warstwa tłumiąca odprowadzanie wody potrafi zmienić historię wymiany wilgoci w murach.

Współczynnik spływu powierzchniowego ψ dla dachu zielonego ekstensywnego wynosi 0,4-0,6, dla dachu żwirowego 0,7, dla dachu klasycznego 1,0. W praktyce oznacza to, że 1000 m² dachu zielonego retencjonuje 40-60% rocznego opadu, a woda spływa do kanalizacji burzowej wolniej i mniejszą falą. To tłumaczy niższe opłaty za ścieki deszczowe, które samorządy naliczały właśnie od współczynnika spływu.

Kiedy dach odwrócony + ekstensywny się nie sprawdza

Układ odwrócony z dachem zielonym działa świetnie przy obciążeniach do 200 kg/m² i spadkach 1,5-5%. Poniżej 1% ryzyko zastoisk rośnie, powyżej 5% rośnie zagrożenie zsuwaniem się substratu wymaga wtedy rusztów oporowych lub ażurowych kratek. Tam, gdzie termoizolacja musi być cienka, a mimo to spełniać WT (λD ≤ 0,18 W/m²K dla dachu), PIR daje mniejszy przekrój niż XPS, ale układ odwrócony traci wtedy sens, bo PIR nie toleruje długotrwałego kontaktu z wodą.

Nie łączymy systemu odwróconego z papami bitumicznymi z posypką, które pod XPS tracą przyczepność i pękają przy cyklach termicznych. Zamiast tego stosuje się membrany EPDM lub folie poliolefinowe z atestem FLL oraz układ bez klejenia, tylko z balastem (żwir lub geowłóknina + drenaż). Na dachu biurowca z instalacjami fotowoltaicznymi warto sprawdzić, czy balast paneli nie koliduje z balastem dachu zielonego obszary pod panelami pozostają suche i sedum tam zamiera.

Checklist inwestora przed startem budowy

• Sprawdź nośność stropu z konstruktorem minimum 250 kg/m² użytkowego + zieleń.
• Zatwierdź projekt uwzględniający spadek 1,5-2,5% i odprowadzenie wody do wpustów.
• Wybierz dostawcę substratu z aprobatą FLL/PN i certyfikatem jakości.
• Zaplanuj maty sedumowe odpowiednie do strefy klimatycznej (mrozoodporność).
• Uwzględnij pasy żwirowe 30-50 cm przy attyce i 50 cm przy ścianie oddzielenia pożarowego.
• Zamów próbę wodną 24 h z protokołem, odbiór przez inspektora nadzoru.
• Sprawdź geowłókninę filtracyjną (120-200 g/m²) i ochronną pod XPS.
• Ustal lokalizację wpustów awaryjnych na wypadek zatkania głównych.
• Zaplanuj dostęp do dachu dla obsługi (klatka, drabinka) z uchwytem kotwiczącym.
• Ustal częstotliwość przeglądów (2 razy w roku: wiosną po zimie, jesienią przed zimą).
• Sprawdź umowę z wykonawcą pod kątem gwarancji na szczelność (minimum 8 lat).
• Zbierz pełną dokumentację powykonawczą z atestami materiałów i protokołami.

Najczęstsze błędy, które kosztują fortunę

Pomijanie geowłókniny dyfuzyjnej to pierwszy grzech główny. Woda opadowa wnika wtedy między płyty XPS i pod wpływem cyklu zamarzania-rozmarzania rozsadza je od środka. Drugi grzech to brak próby wodnej przed ułożeniem kolejnych warstw. Trzeci to sadzenie wyłącznie jednego gatunku sedum mieszanka 6-8 gatunków daje 40% lepszą przeżywalność i pełniejszy efekt wizualny.

Czwarty błąd: pomijanie obrzeży i balastu żwirowego, przez co substrast spływa z krawędzi w ciągu 3-5 lat i odsłania hydroizolację. Piąty: dobór XPS-a o zbyt niskiej wytrzymałości (np. 200 kPa) pod dach z intensywną zielenią lub ze strefami ruchu technicznego. Szósty: brak projektu odwodnienia awaryjnego przy intensywnym deszczu 100 l/m² wpusty się zatykają, a woda szuka wyjścia przez attykę. Siódmy: rezygnacja z przeglądów eksploatacyjnych, które wykrywają zatory i samosiewy drzew, zanim korzenie przerostą przez słabsze strefy hydroizolacji.

Zwrot z inwestycji i ukryte oszczędności

Koszt dachu zielonego ekstensywnego przewyższa dach klasyczny o 180-260 zł/m² w stanie surowym, ale zwraca się w 8-14 lat przy powierzchniach 400+ m². Bilans tworzą cztery strumienie: wydłużenie żywotności hydroizolacji z 15 do 35-40 lat (oszczędność jednej wymiany za życia budynku), obniżenie opłat za ścieki o 40-60% dzięki retencji wody, redukcja kosztów klimatyzacji o 0,5-1,5 kWh/m² rocznie, wzrost wartości nieruchomości komercyjnej o 3-7%.

Do tego dochodzi wartość wizerunkowa, którą trudno policzyć w złotówkach, ale inwestorzy komercyjni wyceniają ją jako 5-15% czynszu premium w budynkach z certyfikacją BREEAM lub LEED. Dla dewelopera mieszkaniowego dach zielony podnosi atrakcyjność kondygnacji najwyższej o 8-12% ceny za m². Te liczby wynikają z analiz rynkowych wtórnych, więc traktujmy je jako porządek wielkości, nie wyrocznię.

Kalkulator tekstowy szybki: powierzchnia dachu w m² × 40 l/m² rocznej retencji × stawka za odprowadzanie wód opadowych (zwykle 2-6 zł/m³) = roczna oszczędność na opłatach. Przy 600 m² i stawce 4 zł/m³ to 96 tys. zł za 40-letni okres eksploatacji, czyli 2,4 tys. zł rocznie z samej retencji.

Dach zielony ekstensywny w przekroju to system współpracujących warstw o łącznej wysokości 15-25 cm i masie nasączonej 80-170 kg/m², którego sedno stanowi duet substratu i sedumów. Układ odwrócony z XPS 300 lub szkłem piankowym, geowłókniną ochronną i filtracyjną, drenażem kubełkowym oraz pasami żwiru przy attykach, gwarantuje szczelność i trwałość potwierdzoną normą PN-EN 13956 i aprobatą FLL. Próba wodna 24 h po ułożeniu hydroizolacji to jedyna procedura, która eliminuje późniejsze reklamacje.

Najlepszy moment na rozmowę z projektantem? Teraz, zanim wykonawca zamówi XPS. Wyślij projektantowi parametry dachu: powierzchnię, nośność stropu, typ hydroizolacji, strefę klimatyczną i oczekiwane nasadzenia, a otrzymasz przekrój z rysunkami warstw, kosztorysem wariantowym i terminarzem prac. Tych kilka danych pozwala wycenić dach zielony ekstensywny w przedziale 480-720 zł/m², bez niespodzianek w trakcie robót.
