Dach zielony DWG – gotowe pliki CAD dla architektów i studentów

Szukanie hasła „dach zielony dwg" zwykle kończy się frustracją: albo pobranie kosztuje, albo plik po otwarciu okazuje się pustą atrapą z dwoma kreskami i napisem „roof". Tymczasem dobry rysunek CAD przekroju dachu zielonego to nie grafika, lecz kompletna instrukcja montażu warstw, w której każdy milimetr ma znaczenie dla hydroizolacji, drenażu i nośności stropu. Poniżej znajdziesz konkretne wskazówki, co powinien zawierać prawidłowy plik DWG, jak go samodzielnie zweryfikować i kiedy lepiej od razu zlecić szczegóły projektantowi z uprawnieniami.

• Przekroje i warstwy dachu zielonego w formacie DWG
• Projektowanie dachu zielonego wskazówki dla architektów
• Najczęstsze błędy w plikach DWG dachów zielonych

Przekroje i warstwy dachu zielonego w formacie DWG

Przekrój przez dach zielony w pliku DWG pełni rolę technicznego odwzorowania układu wszystkich warstw, od stropu żelbetowego po roślinność. Bez niego wykonawca nie jest w stanie prawidłowo odtworzyć detalu przy attyce, wpustu dachowego czy przejścia instalacyjnego. To właśnie ten detal decyduje o szczelności i żywotności całego systemu.

Standardowy układ warstw obejmuje od dołu: strop, paroizolację, izolację termiczną, hydroizolację, warstwę ochronną, drenaż, substrat oraz roślinność. Łączna grubość waha się od 120 mm dla dachu ekstensywnego z rozchodnikami do 350 mm dla dachu intensywnego z trawnikiem lub bylinami. Ciężar nasycony wodą rośnie proporcjonalnie: dla rozchodników to 80-120 kg/m², dla intensywnych nawet 500-800 kg/m². Plik DWG powinien zawierać wymiar każdej warstwy z osobna, a nie tylko sumaryczną wysokość.

Warstwa hydroizolacji w dachu zielonym musi spełniać wymagania normy PN-EN 13956 dla membran bitumicznych lub PN-EN 13967 dla folii z tworzyw sztucznych. Na rysunku CAD oznacza się ją jako warstwę ciągłą z wywinięciem na attykę minimum 150 mm powierzch spodniej krawędzi. Prawidłowy przekrój pokazuje także sposób mocowania mechanicznego lub klejenia oraz strefę kompensacyjną przy dylatacjach. Bez tych informacji ekipa montażowa zgaduje, a każde „domyślenie" kończy się przeciekiem po dwóch sezonach.

Warto zwrócić uwagę na oznaczenia graficzne stosowane w pliku. Warstwa drenażowa powinna być przedstawiona jako przekrój przez profil korytkowy lub matę kubełkową, a nie jako abstrakcyjny prostokąt. Dzięki temu wykonawca widzi rzeczywistą wysokość drenażu, która dla dachu ekstensywnego wynosi 25-40 mm, a dla intensywnego 60-100 mm. Substrat mineralny oznaczany bywa kreskowaniem o konkretnym wzorze zgodnym z przyjętą legendą rysunku.

Skala rysunku przekroju powinna wynosić 1:10 lub 1:5, nigdy mniej. To jedyna skala, w której widać detale połączenia hydroizolacji z wpustem czy krawężnikiem. Rysunki w skali 1:20 sprawdzają się jedynie w zestawieniach materiałowych. Profesjonalne biura projektowe dołączają też przekroje w skali 1:2 przy newralgicznych węzłach, takich jak przejście rury wentylacyjnej czy balustrady kotwionej do podłoża.

Projektowanie dachu zielonego wskazówki dla architektów

Projektowanie dachu zielonego zaczyna się od sprawdzenia nośności stropu i jego spadku. Minimalny spadek dla dachu z drenażem wynosi 1,5%, a dla dachu bez drenażu 2%. Spadek mniejszy niż 1% powoduje zastoiny wody i gnicie systemu korzeniowego. Warto zaplanować spadek już na etapie projektu konstrukcji, bo późniejsze korygowanie go klinami styropianowymi generuje dodatkowe 20-40 kg/m² obciążenia.

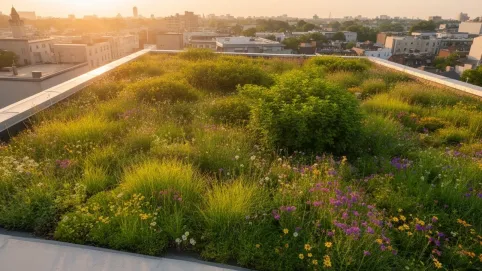

Drugą kwestią jest dobór systemu zieleni. Dach ekstensywny (rozchodniki, zioła, mchy) sprawdza się na dachach płaskich o nośności 100-150 kg/m² i wymaga minimalnej konserwacji. Dach intensywny (trawa, byliny, krzewy) wymaga reżymu pielęgnacyjnego i nośności od 300 kg/m² w górę. Wybór wpływa nie tylko na grubość substratu, ale też na dobór warstw filtracyjnej i antykorzennej. Zbyt cienka warstwa filtracyjna przy intensywnej zieleni powoduje zamulenie drenażu w ciągu 3-4 lat.

Przy projektowaniu węzłów przy attyce trzeba uwzględnić strefę żwirową o szerokości minimum 300 mm, oddzielającą roślinność od krawędzi. Żwir zapobiega przedostawaniu się humusu pod obróbkę blacharską i chroni przed uszkodzeniami mechanicznymi. Częstym błędem jest pomijanie tej strefy w rysunkach DWG, co skutkuje zarastaniem wpustów i brakiem dostępu serwisowego.

Projektując dach zielony w programie CAD, używaj osobnych warstw dla każdej funkcji: konstrukcja, hydroizolacja, termika, drenaż, substrat, roślinność. Dzięki temu w etapie kosztorysowania możesz w prosty sposób wyodrębnić obmiar każdej warstwy. Architekt, który łączy wszystko w jedną warstwę, traci pół dnia przy każdej zmianie zakresu prac.

Norma PN-EN 1991-1-1 (Eurocode 1) klasyfikuje dach zielony jako obciążenie użytkowe zmienne. Wartość obliczeniowa zależy od grubości substratu i wynosi od 1,0 kN/m² dla ekstensywnego do 5,0 kN/m² dla intensywnego. Konstruktor musi uwzględnić także obciążenie śniegiem wg strefy klimatycznej. Pominięcie tych wartości w notatce obliczeniowej dyskwalifikuje projekt w oczach nadzoru budowlanego.

Kiedy dach zielony nie ma sensu

Dachu zielonego nie powinno się projektować na stropach o niewystarczającej nośności, których wzmocnienie byłoby droższe niż zmiana technologii. Nie sprawdza się też na dachach o spadku powyżej 15% bez dodatkowych konstrukcji oporowych. Przy spadkach 5-15% konieczne są profile oporowe zabezpieczające przed zsuwaniem substratu, co istotnie podnosi koszt inwestycji.

Najczęstsze błędy w plikach DWG dachów zielonych

Pierwszy błąd to brak wymiarowania warstw. Rysunek bez wymiarów to schemat ideowy, a nie dokumentacja techniczna. Żaden kierownik budowy nie dopuści takiego pliku jako podstawy do wyceny i realizacji. Wymiary pionowe poszczególnych warstw muszą być czytelne i jednoznaczne, najlepiej w formie łańcucha wymiarowego po lewej stronie przekroju.

Drugi błąd to łączenie hydroizolacji z paroizolacją na jednym rysunku bez zachowania skali pionowej. Skala pionowa w przekrojach budowlanych powinna odpowiadać skali poziomej lub być wyraźnie powiększona. W przeciwnym razie warstwy o grubości 0,2 mm (folia PE) wyglądają tak samo jak warstwa 100 mm (substrat), co prowadzi do poważnych nieporozumień na budowie.

Trzeci błąd to brak oznaczenia spadku kierunkowego. Dach płaski bez widocznych strzałek spadku staje się dachem zerospadowym, a taki w systemie zielonym nie funkcjonuje. Spadek powinien być oznaczony strzałką z wartością procentową i kierunkiem odprowadzenia wody. Brak tej informacji w pliku DWG sygnalizuje, że projektant pominął etap analizy hydraulicznej dachu.

Czwarty błąd to niezgodność warstw z fizycznymi właściwościami materiałów. Plik DWG, w którym warstwa drenażowa ma 10 mm grubości, a warstwa substratu 200 mm, jest po prostu nierealizowalny technologicznie. Standardowe maty drenażowe mają od 20 mm w górę, a substrat mineralny dla intensywnego dachu zaczyna się od 150 mm. Nieznajomość tych widełek zdradza autora bez doświadczenia wykonawczego.

Piąty, niezwykle częsty błąd, to brak detalu przy wpustach dachowych. Wpust powinien być pokazany w przekroju z wymiarowaniem kołnierza, średnicy i sposobu mocowania do hydroizolacji. Pominięcie tego detalu powoduje, że wykonawca montuje wpust „na oko", a po roku użytkowania folia odkleja się od krawędzi i woda przedostaje się pod izolację.

Szósty błąd wynika z niewłaściwego eksportu z programów BIM do formatu DWG. Warstwy tracą nazwy, a obiekty 3D spłaszczają się do jednej płaszczyzny. Plik otwarty w AutoCADzie wygląda poprawnie, ale po imporcie do ArchiCAD-a lub Revita okazuje się nieczytelny. Dlatego przy pobieraniu pliku DWG warto sprawdzić jego strukturę w menedżerze warstw już na etapie pobierania.

Jeśli samodzielnie tworzysz dokumentację, zacznij od przekroju wzorcowego przez najbardziej newralgiczny węzeł (np. przy attyce), a dopiero potem rozwijaj pozostałe detale. To podejście od szczegółu do ogółu gwarantuje spójność wymiarową i materiałową. Wielu początkujących projektantów rysuje przekrój główny w ostatniej kolejności, przez co na budowie okazuje się, że grubość ocieplenia nie mieści się przy krawędzi.

Na koniec warto pamiętać, że plik DWG dachu zielonego to nie wszystko. Towarzyszyć mu powinny: zestawienie materiałowe, obliczenie warstw, dobór roślinności, instrukcja pielęgnacji oraz karta techniczna systemu od producenta. Bez tych dokumentów sam rysunek CAD jest jedynie geometryczną dekoracją projektu.

Źródła i normy

Projektowanie dachów zielonych w Polsce opiera się na następujących aktach prawnych i normach: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), PN-EN 13956 (Elastyczne wyroby wodochronne. Wyroby z tworzyw sztucznych i gumy do izolacji wodochronnej dachów), PN-EN 13967 (Elastyczne wyroby wodochronne. Wyroby z tworzyw sztucznych i gumy do izolacji wodochronnej ław i płyt fundamentowych), PN-EN 1991-1-1 (Eurocode 1. Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach), PN-EN 13163 oraz PN-EN 13164 (wyroby do izolacji cieplnej w budownictwie), a także Wytyczne FLL (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau) dotyczące projektowania i wykonania dachów zielonych. Szczegółowe dane techniczne dotyczące obciążeń, spadków i materiałów można zweryfikować w serwisach norm www.pkn.pl, www.eurocodes.pkn.pl oraz www.fbb.gruenes-dach.de.
