Dach zielony detal: co decyduje o szczelności całej połaci

Dach zielony to nie warstwa trawy na stropie, lecz precyzyjnie ułożony układ kilkunastu warstw, w którym każdy detal decyduje o szczelności i żywotności całego budynku. Szacuje się, że ponad 80% usterek tego typu konstrukcji wynika z błędów wykonawczych w miejscach newralgicznych, a nie z samej membrany czy substratu. Koszt poprawki takiego błędu po zasypaniu dachu rośnie pięciokrotnie, bo wymaga demontażu wegetacji, drenażu i hydroizolacji, a następnie odtworzenia całego układu.

• Zasada nadrzędna: współpraca zespołu projektowego i wykonawczego
• Obróbki przejść przez połać dachu zielonego
• Wywinięcie hydroizolacji przy attyce i pas żwirowy na dachu zielonym
• Wpust dachowy i odwodnienie dachu zielonego bez spiętrzania wody
• Detale przy naświetlach, kopułach i drzwiach prowadzących na dach
• Dylatacje dachu zielonego oraz przejście dach-fundament w obiektach zagłębionych
• Dach zielony nad garażem lub na stropie użytkowym
• Checklista odbioru dachu zielonego: dwanaście punktów kontrolnych

Zasada nadrzędna: współpraca zespołu projektowego i wykonawczego

Podział odpowiedzialności w projekcie dachu zielonego stanowi fundament, bez którego żaden detal nie zadziała prawidłowo. Hydroizolacja to granica kompetencji: poniżej niej pracuje dekarz z uprawnieniami, powyżej architekt krajobrazu lub ogrodnik specjalizujący się w zieleni dachowej. Każda interwencja w warstwie wodochronnej wymaga akceptacji projektanta, ponieważ nawet niewielkie przebicie membrany obniża klasę szczelności całego pola.

Ustalanie detali „na budowie" to najczęstsza przyczyna późniejszych awarii. Wspólne spotkanie projektanta, wykonawcy i inspektora nadzoru przed rozpoczęciem prac pozwala rozstrzygnąć kluczowe kwestie: przebieg dylatacji, lokalizację wpustów, sposób wykończenia attyki. Z doświadczenia wiem, że inwestorzy, którzy pomijają ten etap, płacą potem za naprawy wielokrotnie więcej niż wyniósłby koszt konsultacji.

Norma PN-EN 13956 regulująca wyroby do hydroizolacji dachów płaskich jasno wskazuje, że ciągłość powłoki wodochronnej nie może być przerwana przez elementy trwale z nią połączone bez odpowiedniej obróbki. Wytyczne DAFA oraz instrukcje ITB uzupełniają te zapisy o wymogi dotyczące stref żwirowych, spadków i odwodnienia, tworząc spójny system referencyjny dla projektantów.

Obróbki przejść przez połać dachu zielonego

Przebicia przez połać to punkty, w których ryzyko przecieku wzrasta kilkadziesiąt razy w porównaniu z ciągłą powierzchnią. Profile stalowe stanowiące konstrukcję wsporczą dla masztów, klimatyzatorów czy instalacji odgromowych należy prowadzić przez połać w sposób kontrolowany, najlepiej grupując je w jednym miejscu, co ogranicza liczbę newralgicznych miejsc do jednej, łatwej do zabezpieczenia strefy.

Profile zamknięte (dwuteowe, kwadratowe) sprawdzają się lepiej niż otwarte (ceowe), ponieważ woda nie zatrzymuje się w ich wnętrzu i nie powoduje korozji od wewnątrz. Otwarte ceowniki działają jak rynienki, zbierając wilgoć i przyspieszając degradację stali. Każdy słupek wymaga indywidualnej obróbki z manszetą z EPDM lub taśmą butylową, dopasowaną do przekroju elementu.

Wywietrzniki kanalizacyjne i kominy wentylacyjne to osobna kategoria przejść, wymagająca uszczelnień opartych na elastycznych kołnierzach, które kompensują ruchy termiczne rur. Manszeta EPDM o grubości 1,2-1,5 mm zachowuje elastyczność w zakresie od −40 do +120°C, co odpowiada realnym warunkom eksploatacji na dachu. Uszczelnienie sztywne, na przykład zaprawą cementową, pęka po pierwszej zimie.

Kolejność prac ma znaczenie krytyczne: hydroizolację wykonuje się przed montażem obróbek kominów, a nie odwrotnie. Wynika to z faktu, że kołnierz manszetowy musi być wklejony w ciągłą powłokę, a nie doklejany do jej krawędzi. Zmiana tej kolejności skutkuje powstaniem szwu na linii styku, który z czasem traci szczelność pod wpływem cykli zamrażania i rozmrażania.

Wywinięcie hydroizolacji przy attyce i pas żwirowy na dachu zielonym

Wywinięcie hydroizolacji na attykę lub ścianę stanowi pierwszą barierę przed wodą, która podczas intensywnego deszczu spiętrza się w warstwie drenującej. Minimalna wysokość wywinięcia wynosi 15 cm powyżej poziomu wegetacji przy spadku do 5° oraz 10 cm przy spadku powyżej 5°, ponieważ większy spadek obniża poziom spiętrzenia i zmniejsza ryzyko zalania krawędzi.

Pas żwirowy o frakcji 16/32 mm, szerokości minimum 50 cm i grubości co najmniej 10 cm pełni rolę bufora separacyjnego między wegetacją a strefą krawędziową. Żwir nie tylko chroni hydroizolację przed uszkodzeniami mechanicznymi (np. uderzeniami gradowych brył czy narzędzi ogrodniczych), ale też zapobiega przerastaniu korzeni w kierunku obróbki attykowej, co w perspektywie 10-15 lat eliminuje konieczność kosztownej rekultywacji.

Obróbka blacharska attyki musi mieć spadek w kierunku połaci, a nie na zewnątrz, by woda mogła swobodnie spływać na dach, a nie kapać na elewację. Klin termoizolacyjny (klin spadkowy) przy krawędzi eliminuje mostek termiczny, który w przypadku attyki pełnej prowadzi do kondensacji pary wodnej i degradacji paroizolacji od wewnątrz.

Wpust dachowy i odwodnienie dachu zielonego bez spiętrzania wody

Każdy wpust dachowy na dachu zielonym wymaga studzienki kontrolnej umieszczonej bezpośrednio nad nim. Studzienka umożliwia rewizję i czyszczenie bez konieczności rozkopywania połaci, a jej pokrywa nieprzepuszczająca światła zapobiega fotosyntezie glonów i zarastaniu koszyczka wpustu. Brak takiego elementu oznacza, że po 3-5 latach eksploatacji wpust traci drożność, a woda zaczyna spiętrzać się w warstwie drenażowej.

Średnica rury spustowej zależy od sposobu odprowadzania wody. Przy odwodnieniu grawitacyjnym minimalna średnica wynosi 150 mm, co odpowiada przepustowości około 8 l/s przy spadku 2%. System ciśnieniowy (syfonowy) pozwala zmniejszyć średnicę do 50 mm, ponieważ cały przekrój rury wypełnia się wodą, a przepływ napędzany jest podciśnieniem wytwarzanym w leju wpustu. Różnica w kosztach instalacji sięga 30-40%, ale system syfonowy zajmuje mniej miejsca w warstwie pod stropem.

Woda w warstwie drenującej może spiętrzać się do 2/3 wysokości warstwy bez szkody dla konstrukcji, o ile wegetacja toleruje takie warunki. Dla dachów ekstensywnych z rozchodnikami czy ziołami stepowymi to wartość referencyjna, natomiast dachy intensywne z trawą ozdobną wymagają drenażu o większej pojemności lub częstszego rozmieszczenia wpustów. Każdy wpust powinien obsługiwać pole o powierzchni nie większej niż 150-200 m², zależnie od intensywności opadów w regionie.

Detale przy naświetlach, kopułach i drzwiach prowadzących na dach

Naświetla i kopuły dachowe wymagają pasa żwirowego o szerokości 50 cm dookoła podstawy, analogicznie do strefy przy attyce. Żwir chroni przed uszkodzeniami mechanicznymi podczas odśnieżania i jednocześnie uniemożliwia wzrost roślin bezpośrednio przy krawędzi, gdzie ich korzenie mogłyby rozszczelnić obróbkę. Mocowanie kopuły musi znajdować się co najmniej 15 cm powyżej poziomu żwiru, co zapewnia suchą strefę montażową nawet podczas intensywnych opadów.

Próg drzwi prowadzących na dach zielony to kolejne miejsce newralgiczne. Standardowe rozwiązanie zakłada próg o wysokości 15 cm powyżej poziomu wegetacji, co pozwala na swobodne otwieranie drzwi bez blokowania przez rośliny. W obiektach wymagających dostępu bez barier architektonicznych stosuje się próg obniżony do 5 cm z kratką liniową odprowadzającą wodę, uszczelnioną dodatkowo profilem magnetycznym, który zapobiega przedmuchiwaniu wody pod drzwiami.

Kratka liniowa przy drzwiach musi mieć przepustowość dopasowaną do pola odwadnianego, najczęściej nie mniej niż 4 l/s na metr bieżący. Materiał kratki powinien być odporny na korozję (stal nierdzewna minimum AISI 304, a w strefach nadmorskich AISI 316), a jej konstrukcja umożliwiać czyszczenie bez demontażu. Zatkany odpływ przy drzwiach to jedna z najczęstszych przyczyn zalania klatki schodowej.

Dylatacje dachu zielonego oraz przejście dach-fundament w obiektach zagłębionych

Dylatacje w dachu zielonym nigdy nie mogą być pokryte warstwą wegetacyjną ani żwirem, ponieważ oba materiały blokują ruchy termiczne i przyspieszają pękanie hydroizolacji w strefie dylatacyjnej. Sposób wykończenia zależy od typu zastosowanej powłoki wodochronnej. W przypadku papy termozgrzewalnej stosuje się wkładkę kompensacyjną z taśmy EPDM o szerokości 30-40 cm, przykrytą pasem papy nawierzchniowej z luzem. Przy membranie z PVC lub EPDM wykorzystuje się profile kształtowe z dwoma strefami ruchomymi, oddzielonymi taśmą dystansową.

Szczególnie trudnym przypadkiem jest dylatacja prostopadła do kierunku spadku, gdyż woda spływająca z połaci uderza w krawędź dylatacji i może wnikać pod membranę, jeśli obróbka nie zapewnia ciągłości hydraulicznej. Rozwiązanie polega na wykonaniu lokalnego spadku powyżej 2,5% na odcinku 50 cm przed dylatacją i skierowaniu wody w stronę wpustu umieszczonego powyżej linii dylatacyjnej.

Przejście dach-fundament w obiektach zagłębionych, takich jak garaże podziemne z dachem zielonym na poziomie terenu, to strefa narożnika, w której ryzyko przecieku jest najwyższe w całej konstrukcji. Materiał hydroizolacyjny musi być kompatybilny chemicznie z izolacją pionową ściany fundamentowej. Bitum stosowany na dachu wymaga bitumu na fundamencie, membrana z PVC membranę z PVC, a EPDM łączy się z EPDM-em za pomocą kleju kontaktowego. Łączenie różnych materiałów bez warstwy rozdzielającej prowadzi do degradacji na granicy faz.

W narożniku dach-fundament wywinięcie hydroizolacji na ścianę powinno wynosić co najmniej 20 cm, a w gruntach o wysokim poziomie wód gruntowych nawet 30 cm, z dodatkowym klinem uszczelniającym z bentonitu sodowego. Bentonit pęcznieje w kontakcie z wodą, samoczynnie doszczelniając ewentualne mikropęknięcia, co stanowi mechanizm reaktywny, niezależny od jakości wykonania początkowego.

Dach zielony nad garażem lub na stropie użytkowym

Strop użytkowy pod dachem zielony różni się od stropu pod dachem niedostępnym przede wszystkim obciążeniem zmiennym, które w przypadku intensywnej wegetacji z krzewami i drzewami może sięgać 800-1200 kg/m². Mata drenująco-magazynująca o wysokości 5-8 cm przejmuje funkcję bufora wodnego, magazynując wilgoć w czasie suszy i oddając ją roślinom przez kapilarny podsiąk. Maty o profilu stożkowym lepiej odprowadzają nadmiar wody niż maty o profilu walcowym.

Płyta betonowa stropu wymaga podziału na pola dylatacyjne o wymiarach 2,5×2,5 m do 5×5 m, zależnie od grubości płyty i rodzaju zbrojenia. Większe pola bez dylatacji powodują spękania betonu, które przenoszą się na warstwę hydroizolacji i tworzą mikronieszczelności. Dylatacje w stropie muszą pokrywać się z dylatacjami w hydroizolacji, inaczej powstają naprężenia ścinające w membranie.

W strefach jezdnych, na przykład pod podjazdem dla pojazdów obsługi, hydroizolacja wymaga podwójnej warstwy rozdzielającej z geowłókniny o gramaturze co najmniej 300 g/m². Jedna warstwa chroni membranę przed uszkodzeniem od spodu, druga od góry, co rozkłada siły nacisku i zapobiega punktowemu przebicu. Bez tej ochrony obciążenie punktowe od kół pojazdów powoduje wgniecenia i utratę szczelności w ciągu 2-3 sezonów.

Checklista odbioru dachu zielonego: dwanaście punktów kontrolnych

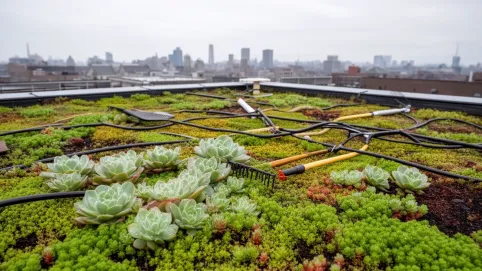

Trwałość prawidłowo wykonanego dachu zielonego sięga 40-50 lat, o ile przeglądy okresowe odbywają się co najmniej raz w roku. Kontrola obejmuje czyszczenie wpustów, sprawdzenie stanu wegetacji, kontrolę obróbek krawędziowych oraz weryfikację drożności dylatacji. Zaniedbanie tych czynności skraca żywotność konstrukcji o połowę, ponieważ niewielka usterka wykryta w pierwszym roku kosztuje kilkaset złotych, a po pięciu latach może wymagać remontu za kilkadziesiąt tysięcy.

Warto pamiętać, że każdy detal dachu zielonego ma swoje uzasadnienie w fizyce przepływu wody, rozszerzalności cieplnej i chemii materiałów. Świadomy inwestor, który rozumie te mechanizmy, łatwiej weryfikuje pracę ekipy i skuteczniej egzekwuje poprawki w okresie gwarancji. W razie wątpliwości przy odbiorze konkretnego detalu najlepiej skonsultować się z niezależnym inspektorem z uprawnieniami budowlanymi w specjalności hydrotechnicznej lub konstrukcyjno-budowlanej.

Źródła i normy: PN-EN 13956 (Elastyczne wyroby wodochronne. Wyroby z tworzyw sztucznych i kauczuku do hydroizolacji dachów), wytyczne DAFA (Stowarzyszenie Wykonawców Dachów Płaskich i Fasad), instrukcje ITB (Instytut Techniki Budowlanej) dotyczące dachów zielonych oraz warunków technicznych, jakim powinny odpowiadać budynki (Rozporządzenie Ministra Infrastruktury z 2002 r. z późniejszymi zmianami). Szczegółowe informacje o wymaganiach dla substratów i warstw drenażowych publikuje także FLL (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau) w wytycznych Guidelines for the Planning, Construction and Maintenance of Green Roofs, dostępnych na stronie fll.de.
