Dach płaski na drewnie – konstrukcja krok po kroku

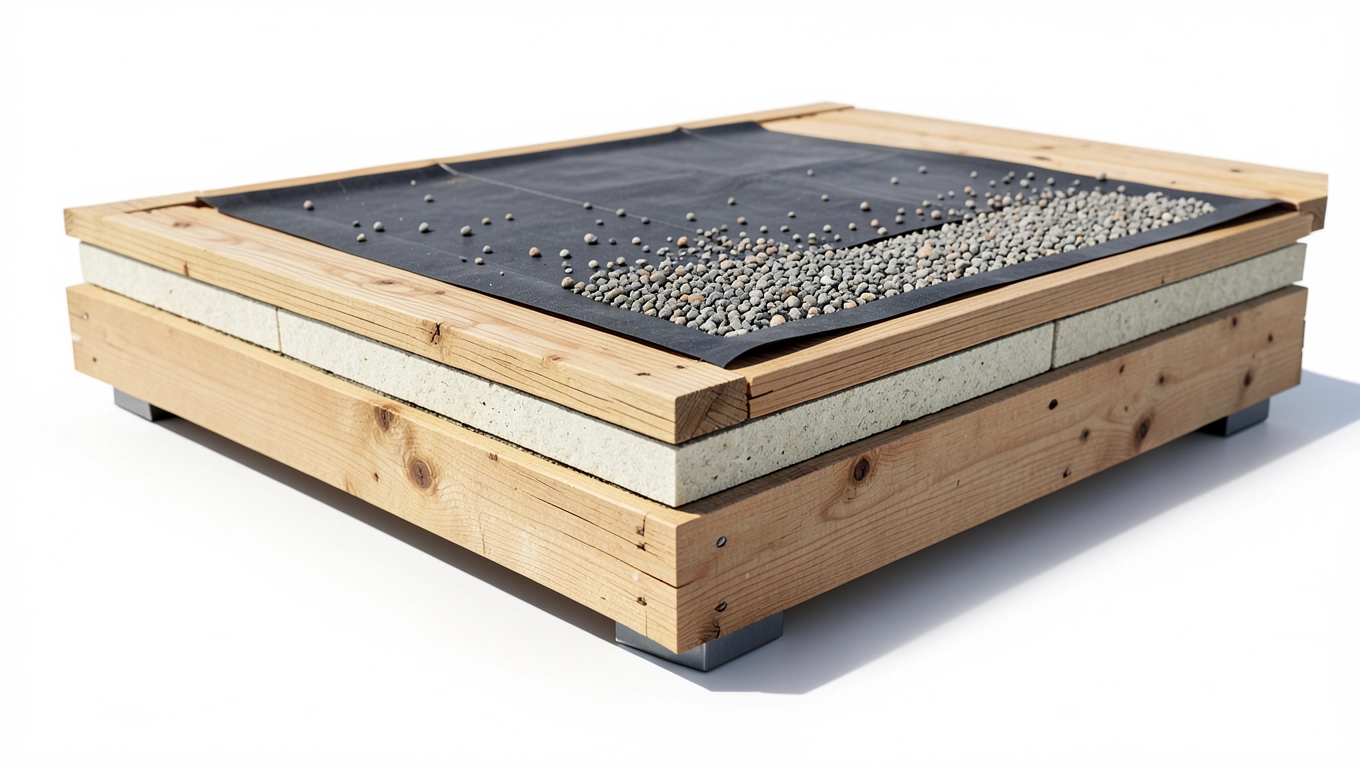

Warstwy dachu płaskiego co pod czym leży i dlaczego to ważne
Każdy dach płaski to kanapka z kilku warstw, z których każda pełni ściśle określoną funkcję. Pominięcie którejkolwiek lub zmiana kolejności oznacza kłopoty, często widoczne dopiero po pierwszej zimie.
- Warstwy dachu płaskiego co pod czym leży i dlaczego to ważne
- Minimalny spadek i odprowadzanie wody bez tego dach nie przetrwa zimy
- Izolacja i szczelność paroizolacja, wełna i membrana EPDM czy PVC
- Najczęstsze błędy przy dachu płaskim z drewna TOP 7 pułapek
- Kiedy dach płaski ma sens, a kiedy nie drzewo decyzyjne
- Normy i przepisy warte uwagi
Konstrukcja nośna to najczęściej krokwie z drewna C24, BSH albo KVH o przekroju 60×200 mm do 80×240 mm, rozstawione co 60-80 cm. Rozstaw wynika z obciążeń, szerokości płyty poszycia i strefy śniegowej. W strefie II i III (Polska północna i południowa) przyjmuje się mniejszy rozstaw, zwykle co 60 cm.
Na krokwiach leży poszycie. Płyta MFP (grubość 18-22 mm) lub sklejka konstrukcyjna (15-18 mm) przejmuje siły rozciągające i usztywnia płaszczyznę dachu. To jednocześnie podłoże pod hydroizolację. Wytrzymałość MFP na zginanie wynosi około 22 N/mm², co przy rozstawie krokwi 60 cm daje zapas bezpieczeństwa.
Na poszycie wychodzi membrana EPDM, PVC lub papa modyfikowana. Pod spodem, między krokwiami, mieści się wełna mineralna (25-35 cm λ = 0,035 W/mK). Od dołu zamyka ją folia paroizolacyjna o SD ≥ 150 m, żeby wilgoć z wnętrza nie wędrowała w głąb ocieplenia.
Tabela warstw dachu płaskiego
| Kolejność od góry | Warstwa | Grubość | Funkcja |
|---|---|---|---|
| 1 | Hydroizolacja EPDM/PVC | 1,2-2,0 mm | szczelność na wodę i UV |
| 2 | Poszycie MFP / sklejka | 18-22 mm | przenoszenie obciążeń, usztywnienie |
| 3 | Krokwie C24/BSH/KVH | 60×200 do 80×240 mm | konstrukcja nośna |
| 4 | Wełna mineralna | 25-35 cm | izolacja termiczna |
| 5 | Folia paroizolacyjna | 0,2-0,3 mm | blokowanie pary wodnej |

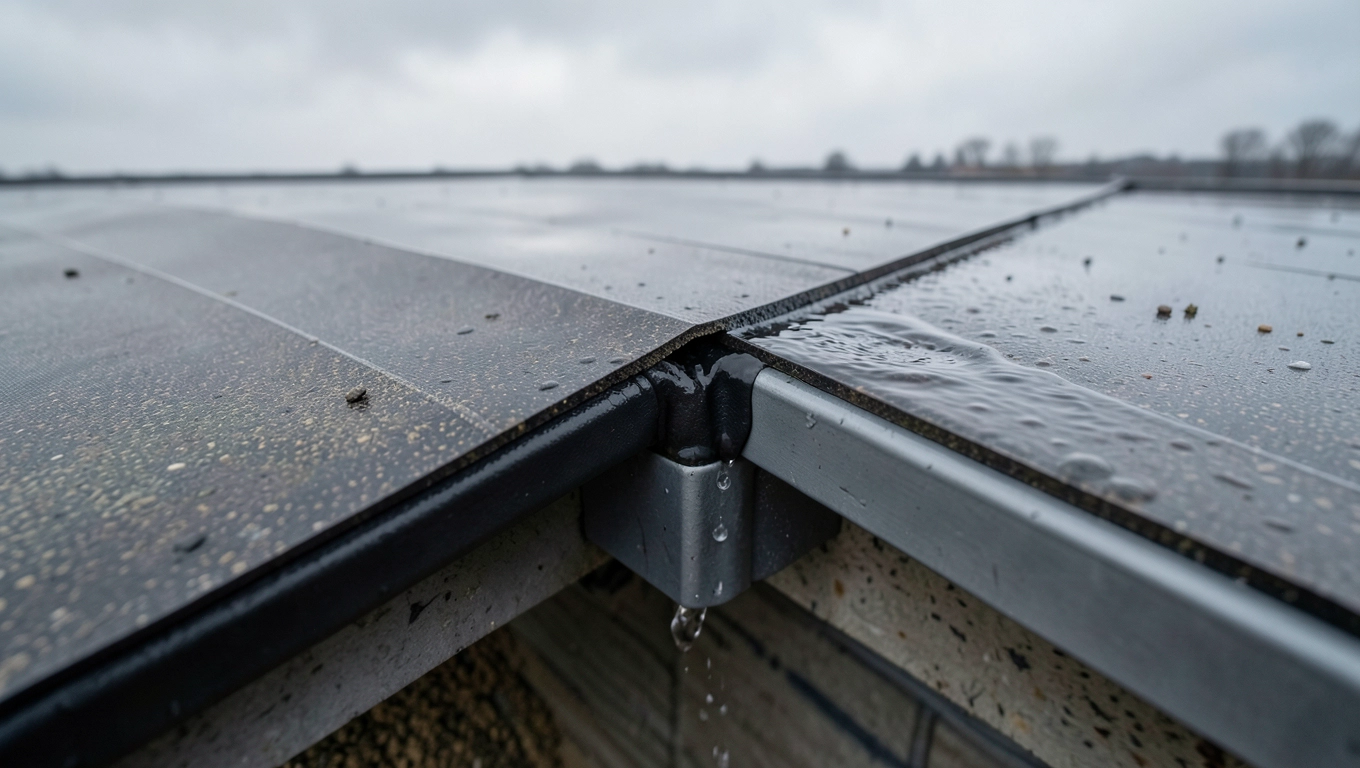

Minimalny spadek i odprowadzanie wody bez tego dach nie przetrwa zimy
Dach płaski bez spadku to w rzeczywistości niecka, w której stoi woda. Zgodnie z PN-EN 12056-3 minimalny spadek wynosi 2%, a rekomendowany 3% dla dachów bez obciążenia użytkowego. Przy rozpiętości 6 m daje to różnicę wysokości 12-18 cm, łatwą do uzyskania przez podklinowanie krokwi lub ułożenie klinów z wełny spadkowej.
Spadek formuje się na dwa sposoby. Pierwszy to krokwie przycięte w klin, tak zwane krokwie dwuspadowe symulujące dach płaski. Drugi to kliny z twardej wełny (np. klin dachowy 30-50 mm u podstawy) ułożone na wierzchu poszycia, prostsze i tańsze.
Woda z powierzchni dachu trafia do wpustu attykowego albo rynny wiszącej. Wpust wewnętrzny (śr. 110 mm) sprawdza się w domach szkieletowych z attyką, bo cała instalacja kryje się w ściance. Rynna zewnętrzna bywa prostsza w montażu, ale zimą wymaga ogrzewania kablowego, gdyż nawet 2% spadku nie chroni przed zamarzaniem przy temperaturach poniżej -10°C.
Porównanie systemów odwodnienia
| Rozwiązanie | Wpust attykowy | Rynna wisząca |
|---|---|---|
| Koszt materiału | 180-280 zł/szt. | 90-140 zł/mb |
| Odporność na zamarzanie | wysoka | wymaga kabla grzewczego |
| Widoczność | ukryty | eksponowany |
| Przepustowość (przy deszczu 100 l/s/ha) | 4,5 l/s | 2,0 l/s |
| Montaż w szkielecie | łatwy | łatwy |

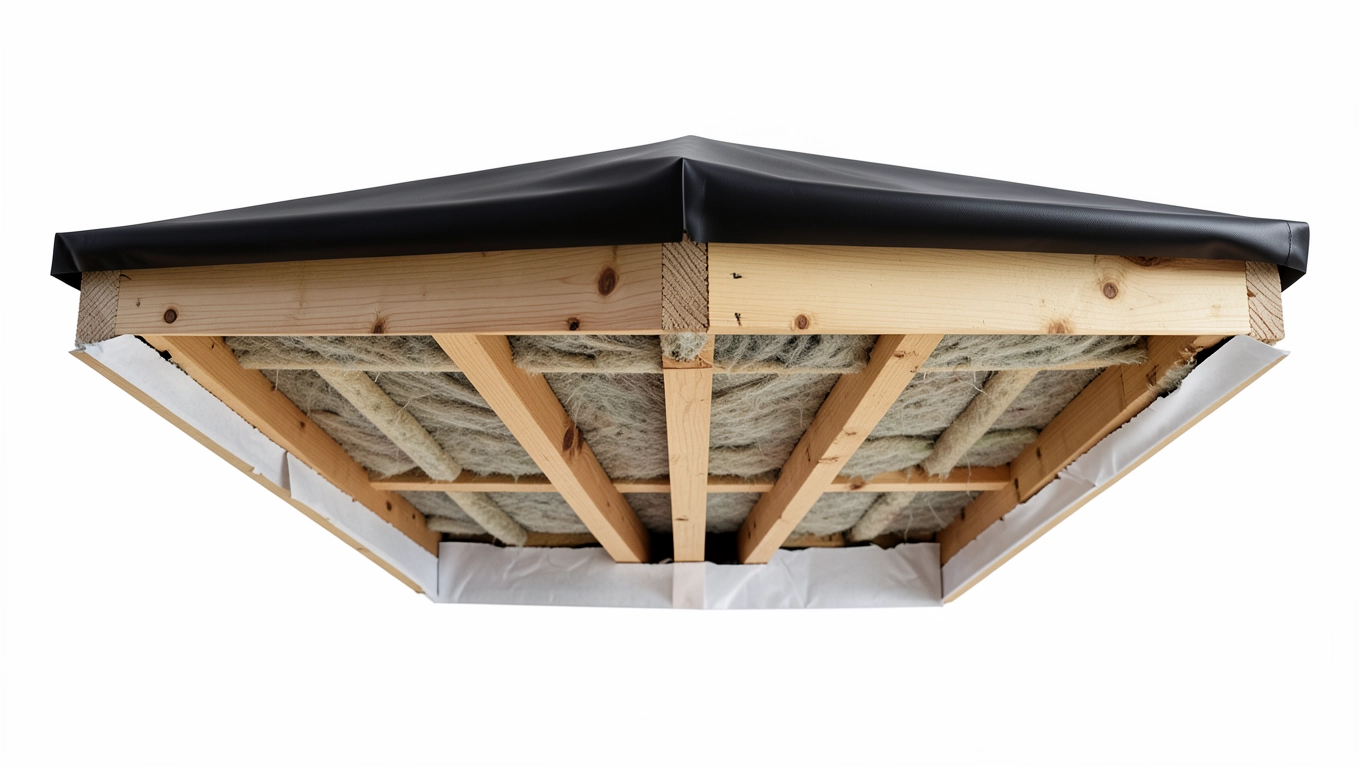

Izolacja i szczelność paroizolacja, wełna i membrana EPDM czy PVC
W dachu płaskim z konstrukcją drewnianą najczęstsze mostki termiczne to miejsca, w których wełna się urywa: przy murłacie, przy wieńcach, w narożnikach attyki. Tracisz tam od 8% do 15% ciepła, jeśli nie zadbasz o ciągłość izolacji.
Folia paroizolacyjna o wysokim SD (≥ 150 m) blokuje parę wodną pochodzącą z wnętrza domu. W sezonie grzewczym różnica ciśnień pary między ogrzewanym pokojem a zimnym dachem popycha wilgoć do góry. Gdyby nie folia, para skropliłaby się w wełnie, obniżając jej lambda nawet o 40% i prowadząc do zagrzybienia. Stosuje się folie PE zbrojone lub folie aluminiowe o SD powyżej 1500 m.
Na wierzchu dachu leży membrana EPDM albo PVC. EPDM to kauczuk syntetyczny o żywotności 40-50 lat, wytrzymałości na rozciąganie 9 N/mm² i odporności na UV. PVC bywa tańsze (ok. 35 zł/m² wobec 60 zł/m² EPDM), ale starzeje się szybciej i traci elastyczność po 20-25 latach. Papa modyfikowana SBS to trzecia opcja, najtańsza (18-25 zł/m²), lecz wymaga podłoża bitumicznego i nie lubi ruchów drewna.
EPDM vs PVC vs papa kiedy wybrać konkretne rozwiązanie
| Parametr | EPDM | PVC | Papa SBS |
|---|---|---|---|
| Cena materiału (zł/m²) | 55-70 | 30-45 | 18-28 |
| Trwałość (lata) | 40-50 | 20-25 | 15-20 |
| Odporność na UV | wysoka | średnia | wymaga posypki |
| Montaż na drewnie | klejony mechanicznie | zgrzewany | klejony na gorąco |
| Nie stosować gdy | brak kleju kompatybilnego | ryzyko kontaktu ze styropianem | dach narażony na ruchy drewna |

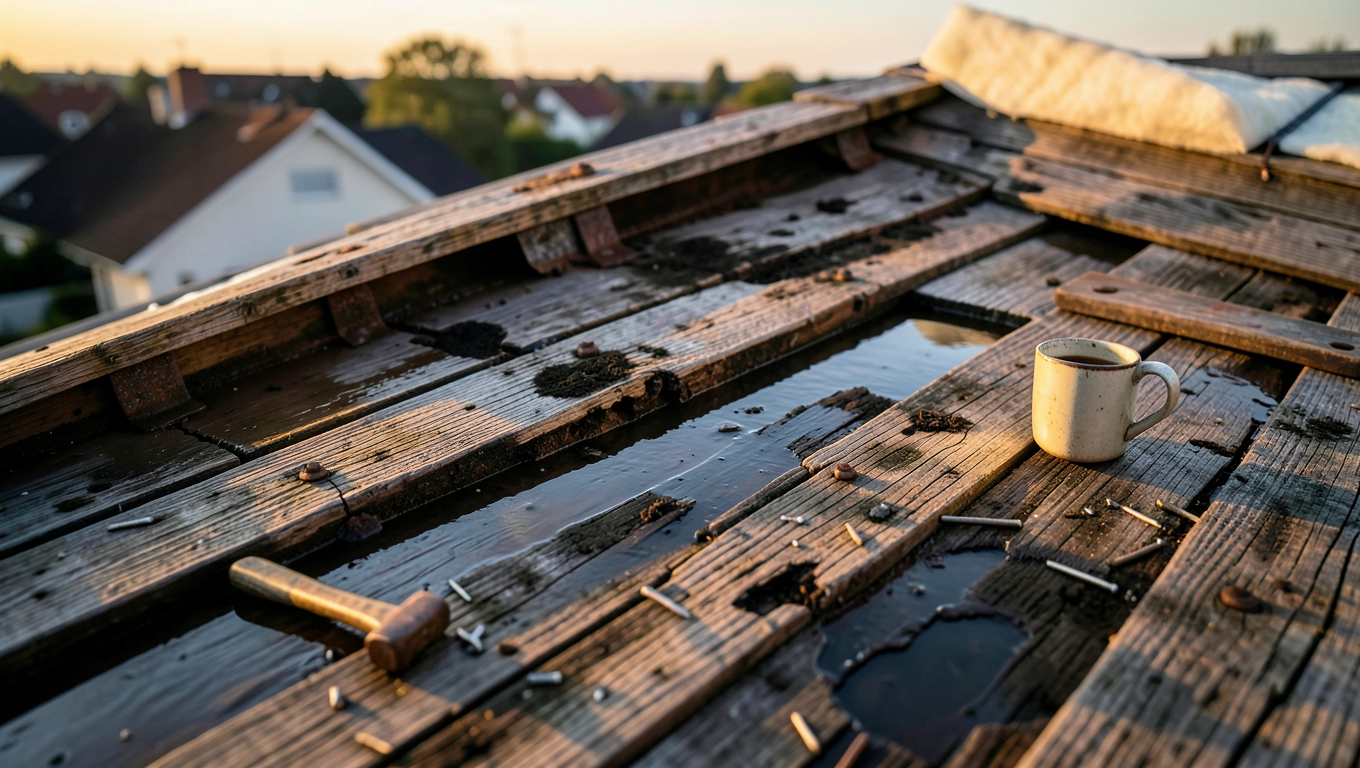

Najczęstsze błędy przy dachu płaskim z drewna TOP 7 pułapek
Każdy z tych błędów powtarza się na polskich budowach sezon po sezonie. Warto znać je wszystkie, zanim wbije się pierwszy gwóźdź.
Brak spadku lub spadek poniżej 2%. Woda nie odpływa, zalega w zagłębieniach, wnika w styki arkuszy. Po dwóch-trzech sezonach membrana pęka, a poszycie zaczyna się rozkładać. Konsekwencja: koszt naprawy 250-400 zł/m².
Zła paroizolacja. Folia o SD poniżej 30 m, źle sklejona na zakładkach, przebita przez profile. Para wodna wnika w wełnę i skrapla się przy pierwszym mrozie. Skutek: zagrzybienie krokwi i widoczna pleśń na suficie po roku.
Przeciążenie konstrukcji. Dach płaski przyjmuje śnieg tak samo jak skośny, z tą różnicą, że śnieg zalega. W strefie III obciążenie śniegiem wynosi do 120 kg/m² (norma PN-EN 1991-1-3). Przy domu 35 m² daje to 4,2 tony na dachu. Wymaga to krokwi 80×240 mm co 60 cm, a nie 60×180 mm co 90 cm.
Brak dylatacji obwodowej. Drewno pracuje rozszerza się i kurczy wraz ze zmianami wilgotności. Bez szczeliny 10-15 mm przy attyce poszycie naciska na ścianę i pęka w narożnikach. Rozwiązanie: taśma dylatacyjna EPDM wzdłuż obwodu.
Źle wyprowadzone attyki. Attyka powinna zachodzić na hydroizolację minimum 10 cm powyżej poziomu dachu i kończyć się okapnikiem. Bez tego woda kapie pod membranę i gnije drewno krawędziowe.
Osadzenie instalacji w warstwie izolacji. Każde przebicie dachu to potencjalny wyciek. Przejścia przez membranę wymagają mankietów i kołnierzy, nie zwykłego silikonu.
Pomijanie wiatroizolacji od spodu. W domu szkieletowym membrana wysokoparoprzepuszczalna od strony wewnętrznej chroni wełnę przed wilgocią technologiczną podczas montażu. Bez niej robotnicy „wpychają” wilgoć w ocieplenie w trakcie budowy.
Checklista materiałów przed zamówieniem
- Krokwie C24 / BSH / KVH o przekroju dobranym do strefy śniegowej
- Płyta MFP 18 mm albo sklejka konstrukcyjna 15 mm
- Wełna mineralna λ ≤ 0,035 W/mK, łączna grubość 25-35 cm
- Folia paroizolacyjna SD ≥ 150 m z taśmą do sklejania zakładów
- Membrana EPDM / PVC / papa z kompletem okapników i wpustów
- Kliny spadkowe z twardej wełny 30-50 mm
- Taśma dylatacyjna obwodowa
- Wkręty montażowe ocynkowane, klasa użytkowania 2 lub 3
Kiedy dach płaski ma sens, a kiedy nie drzewo decyzyjne
Dach płaski z drewna sprawdza się w konkretnych warunkach. Tam, gdzie ich nie ma, przegra z tradycyjną dwuspadową konstrukcją.
Wybierz dach płaski, jeśli działka leży w strefie wiatrowej I lub II, gdzie obciążenie śniegiem nie przekracza 80 kg/m². Teren płaski lub lekko nachylony pozwala ukryć attykę i zyskać dodatkową kondygnację użytkową na dachu (taras). Styl domu nowoczesny, minimalistyczny, skandynawski zyskuje wizualnie na płaskiej linii.
Zrezygnuj, jeśli strefa śniegowa to III lub wyżej (Podhale, Bieszczady, Suwalszczyzna). Bez intensywnego odśnieżania konstrukcja drewniana okaże się za słaba. Również w lokalizacjach z dużą liczbą drzew liściastych, gdzie liście blokują wpusty, lepszy będzie dach spadzisty z naturalnym spływem.
Kluczowy parametr: koszt dachu płaskiego w domu szkieletowym waha się od 380 do 560 zł/m², podczas gdy dach skośny zamyka się w 280-420 zł/m². Różnicę zwraca taras na dachu, brak poddasza do ogrzewania i prostsza bryła budynku. Jeśli inwestor nie potrzebuje tarasu i nie zależy mu na nowoczesnej formie, dach skośny pozostaje bezpieczniejszym wyborem.
Dach płaski vs dach skośny porównanie kosztów i parametrów
| Kryterium | Dach płaski drewniany | Dach skośny (kąt 35°) |
|---|---|---|
| Koszt materiałów (zł/m²) | 380-560 | 280-420 |
| Trudność wykonania | wysoka | średnia |
| Energooszczędność (U W/m²K) | 0,12-0,15 | 0,16-0,22 |
| Ryzyko błędów wykonawczych | wysokie | niskie |
| Użytkowość dachu | taras, ogród | poddasze, strych |
Normy i przepisy warte uwagi
Projektując dach płaski w domu szkieletowym, warto trzymać się norm europejskich i polskich przepisów. PN-EN 1991-1-3 definiuje obciążenie śniegiem w poszczególnych strefach Polski. PN-EN 1995-1-1 (Eurokod 5) określa zasady projektowania konstrukcji drewnianych, w tym wartości charakterystyczne dla klasy C24. PN-EN 13501-1 klasyfikuje reakcję na ogień membran i izolacji. Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), narzucają współczynnik przenikania ciepła U dla dachu nie wyższy niż 0,15 W/m²K w nowych budynkach mieszkalnych.
Dobór każdej warstwy powinien uwzględniać te wymagania, a każdy projekt indywidualny opinię konstruktora z uprawnieniami. Nawet pozornie prosty dach płaski o powierzchni 35 m² wymaga obliczeń statycznych uwzględniających strefę śniegową, kategorię użytkowania i rozstaw krokwi.
Źródła danych: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1995-1-1 (Eurokod 5 konstrukcje drewniane), PN-EN 12056-3 (odwodnienie budynków), Warunki Techniczne Dz.U. 2022 poz. 1225 (współczynnik U), katalogi producentów membran EPDM i PVC, dane Polskiego Stowarzyszenia Dekarzy.
