Konstrukcja PV na dach płaski: rodzaje i montaż

Instalacja paneli fotowoltaicznych na dachu płaskim wymaga precyzyjnego dostosowania konstrukcji do specyfiki powierzchni o zerowym lub minimalnym kącie nachylenia. Kluczowe wyzwania obejmują zapewnienie stabilności bez nadmiernego obciążenia struktury budynku oraz optymalizację nachylenia modułów dla maksymalnej wydajności. W tym artykule skupimy się na dostosowaniu systemów montażowych, podziale na balastowe i aerodynamiczne rozwiązania oraz ich zaletach, takich jak cyrkulacja powietrza i ochrona elementów elektrycznych. Te aspekty pomogą zrozumieć, jak bezpiecznie i efektywnie zamontować instalację PV na takim dachu.

• Dostosowanie konstrukcji PV do dachu płaskiego
• Podział systemów montażowych PV na dach płaski
• Systemy balastowe PV na dach płaski
• Zalety aerodynamicznych konstrukcji PV
• Montaż balastowy PV bez ingerencji w dach
• Cyrkulacja powietrza w konstrukcjach PV
• Ochrona przewodów w systemach PV na dach
• Pytania i odpowiedzi dotyczące konstrukcji PV na dach płaski

Dostosowanie konstrukcji PV do dachu płaskiego

Dachy płaskie różnią się od skośnych brakiem naturalnego nachylenia, co wpływa na sposób mocowania paneli fotowoltaicznych. Konstrukcja musi kompensować brak spadku, podnosząc moduły do optymalnego kąta 30-35 stopni. To zapewnia lepszą absorpcję promieni słonecznych przez cały rok.

Obciążenie dachu to kolejny aspekt. Standardowe dachy płaskie wytrzymują 150-200 kg/m², więc systemy PV nie mogą przekraczać tej granicy. Dostosowanie obejmuje analizę nośności poprzez ekspertyzę inżynierską, co zapobiega uszkodzeniom.

Warunki atmosferyczne, jak wiatr i śnieg, wymagają wzmocnień. Na przykład, w regionach wietrznych konstrukcja powinna minimalizować opór aerodynamiczny. To pozwala na stabilność bez dodatkowych kotew.

Zobacz także: Dach płaski: jaki spadek minimalny i zalecany?

Analiza nośności krok po kroku

• Sprawdź dokumentację budynku, by poznać maksymalne obciążenie dynamiczne i statyczne.
• Oblicz ciężar paneli – typowy moduł waży 20-25 kg, plus rama montażowa około 5-10 kg/m².
• Dostosuj rozstaw podpór, by rozłożyć masę równomiernie na całej powierzchni dachu.
• Wykorzystaj oprogramowanie symulacyjne do modelowania obciążeń wiatrem do 150 km/h.
• Skonsultuj z konstruktorem, by potwierdzić zgodność z normami PN-EN 1991.

Kolejnym elementem jest kompatybilność z pokryciem dachowym. Membrany bitumiczne lub PVC nie tolerują wiercenia, więc preferowane są systemy bezinwazyjne. To chroni szczelność i przedłuża żywotność dachu.

Na koniec, dostosowanie uwzględnia dostępność serwisową. Konstrukcja powinna umożliwiać łatwy dostęp do paneli bez ryzyka. Wysokość podniesienia modułów wpływa na bezpieczeństwo pracy na wysokości.

Podział systemów montażowych PV na dach płaski

Systemy montażowe PV na dach płaski dzielą się głównie na balastowe i aerodynamiczne. Balastowe opierają się na ciężarze, aerodynamiczne na kształtach redukujących opór wiatru. Wybór zależy od nośności dachu i warunków lokalnych.

Zobacz także: Jaki styropian na dach płaski w 2025? Kompleksowy poradnik

Balastowe systemy wykorzystują bloki betonowe lub żwir do stabilizacji. Są proste w montażu i nie ingerują w dach. Nadają się do budynków o średniej nośności, do 150 kg/m².

Aerodynamiczne konstrukcje podnoszą panele na ramy aluminiowe. Minimalizują siłę ssania wiatru dzięki profilom. To idealne rozwiązanie dla dachów o niskiej nośności, poniżej 100 kg/m².

Porównanie w tabeli

Hybrydowe warianty łączą oba podejścia, dodając lekkie balasty do aerodynamicznych ram. To elastyczne rozwiązanie dla niestandardowych dachów. Zwiększa stabilność w ekstremalnych warunkach.

Podział uwzględnia też materiały: aluminium dla lekkości, stal ocynkowana dla trwałości. Wybór wpływa na odporność na korozję w wilgotnych klimatach.

W praktyce inżynierskiej, symulacje CFD pomagają klasyfikować systemy pod kątem oporu wiatru. To precyzyjne narzędzie do podziału według norm Eurocode.

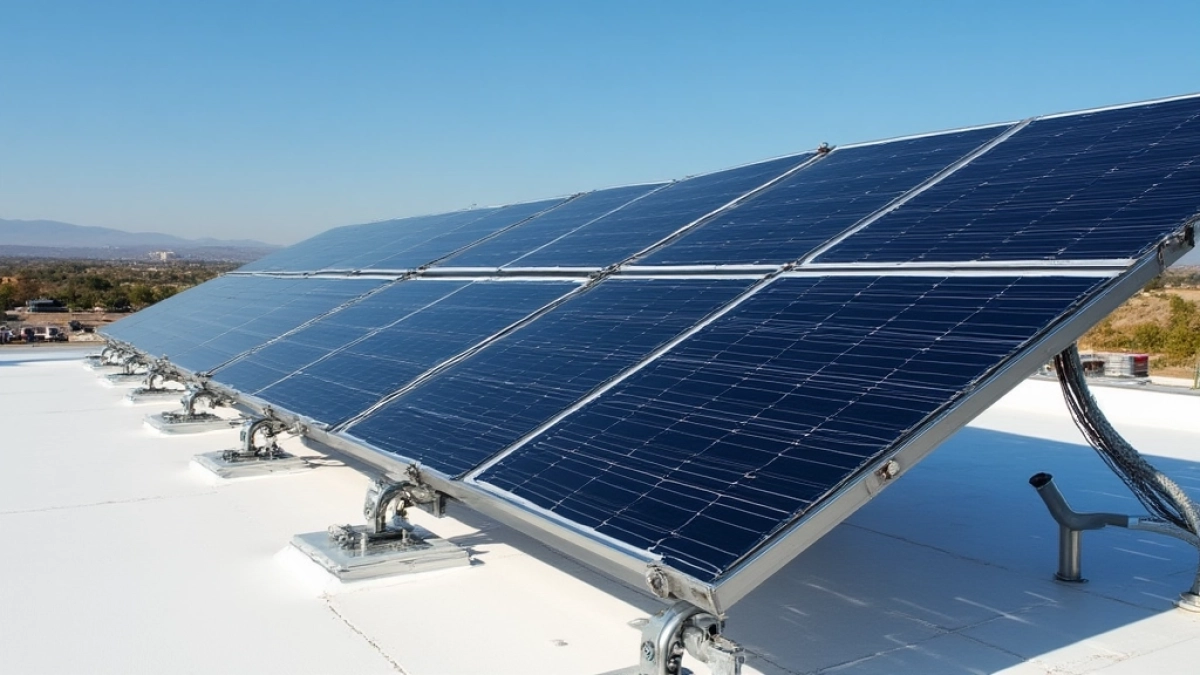

Systemy balastowe PV na dach płaski

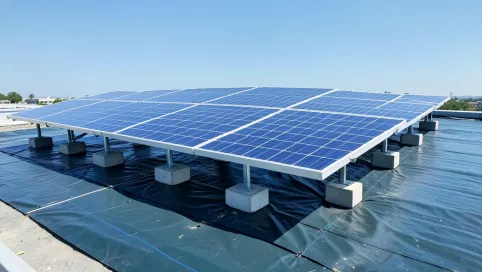

Systemy balastowe stabilizują panele fotowoltaiczne za pomocą ciężaru bloczków lub worków z piaskiem. Na dachu płaskim bloki betonowe o wadze 20-50 kg każdy mocuje się do ram aluminiowych. To prosty sposób na instalację bez narzędzi ciężkich.

Rozstaw balastów zależy od rozmiaru paneli. Dla standardowego modułu 2x1 m potrzeba 4-6 bloczków na sekcję. Całkowite obciążenie nie przekracza 100 kg/m², co pasuje do większości dachów komercyjnych.

Instalacja zaczyna się od wyrównania podstaw. Potem układa się ramy pod kątem, dodając balasty stopniowo. To minimalizuje ryzyko przesunięcia podczas montażu.

Kroki montażu balastowego

• Przygotuj powierzchnię dachu, usuwając luźne elementy i sprawdzając równość.
• Montuj aluminiowe szyny nośne, łącząc je śrubami antykorozyjnymi.
• Umieść panele na szynach, zabezpieczając je klipsami bocznymi.
• Dodaj balasty w rogach i środku każdej sekcji, kontrolując poziom.
• Przetestuj stabilność lekkim wstrząsem przed podłączeniem elektrycznym.

Balasty z betonu lub kompozytów są odporne na UV i mróz. W warunkach polskich, gdzie śnieg obciąża dach do 150 kg/m² zimą, systemy te radzą sobie bez wzmocnień.

Dla większych instalacji, jak na halach, stosuje się siatki balastowe. Rozkładają masę równomiernie, redukując punktowe naciski na membranę.

Ekonomicznie, balastowe systemy kosztują mniej w eksploatacji. Brak kotew eliminuje ryzyko przecieków, co oszczędza na naprawach dachu.

Zalety aerodynamicznych konstrukcji PV

Aerodynamiczne konstrukcje PV na dach płaski redukują opór wiatru dzięki opływowym profilom ram. W testach laboratoryjnych, siła ssania spada o 40-60% w porównaniu do płaskich montażów. To kluczowe dla dachów narażonych na porywy do 120 km/h.

Lekkość to druga zaleta. Cała rama waży poniżej 30 kg/m², co pozwala na instalacje na delikatnych dachach biurowych. Aluminium anodowane zapewnia odporność na korozję przez 25 lat.

Podwyższenie paneli poprawia wydajność o 5-10%. Lepszy kąt nachylenia i cyrkulacja powietrza zapobiegają przegrzewaniu modułów latem.

Porównanie efektywności

Bezpieczeństwo wzrasta dzięki mniejszemu ryzyku oderwania. Normy IEC 61215 potwierdzają wytrzymałość na wiatr do 2400 Pa. To idealne dla stref nadmorskich.

Estetyka też gra rolę. Niskoprofilowe ramy integrują się z architekturą nowoczesnych budynków. Mniej widoczne balasty upraszczają wygląd dachu.

W dłuższej perspektywie, aerodynamiczne systemy obniżają koszty ubezpieczenia. Mniejsze obciążenia wiatrem zmniejszają premie o 15-20%.

Montaż balastowy PV bez ingerencji w dach

Montaż balastowy unika wiercenia czy klejenia, opierając się wyłącznie na tarciu i ciężarze. Na dachu płaskim, gumowe podkładki chronią membranę przed zarysowaniami. To nieinwazyjne podejście pasuje do dachów z EPDM lub TPO.

Proces zaczyna się od mapowania dachu. Identyfikuje się strefy nośne, unikając słabych punktów jak wentylatory czy świetliki. To zapobiega koncentracji masy w nieodpowiednich miejscach.

Ramy montuje się modularnie. Sekcje po 4-6 paneli łączy się na ziemi, potem przenosi na dach. Balasty dodaje się na miejscu, co skraca czas pracy o 30%.

Zalecenia dla bezinwazyjnego montażu

• Użyj antypoślizgowych mat pod balastami, by zwiększyć tarcie bez kleju.
• Sprawdź prognozę pogody – montaż tylko przy wietrze poniżej 10 m/s.
• Zabezpiecz krawędzie dachu barierkami dla ekip montażowych.
• Po instalacji, zrób test wiatrowy z wentylatorem symulującym porywy.
• Dokumentuj rozmieszczenie balastów dla przyszłych inspekcji.
• Integruj z systemami monitoringu, by śledzić stabilność zdalnie.

Bez ingerencji oznacza też łatwiejszy demontaż. W razie potrzeby, sekcje zdejmuje się bez śladów. To cenne dla tymczasowych instalacji na wynajmowanych dachach.

W budynkach zabytkowych, takie systemy zachowują integralność historyczną. Brak otworów spełnia wymogi konserwatorskie, umożliwiając dotacje na OZE.

Cyrkulacja powietrza w konstrukcjach PV

Cyrkulacja powietrza pod panelami fotowoltaicznymi zapobiega nagrzewaniu się modułów powyżej 65°C. Na dachu płaskim, podwyższona konstrukcja tworzy kanały wentylacyjne o głębokości 10-15 cm. To podnosi sprawność o 8-12% w upalne dni.

Przepływ powietrza zależy od nachylenia. Kąt 30 stopni kieruje strumień od dolnej krawędzi do górnej. Wiatr naturalny wspomaga chłodzenie, redukując straty mocy.

W systemach balastowych, otwory w ramach ułatwiają wymianę powietrza. To minimalizuje kondensację wilgoci, chroniąc laminaty paneli przed degradacją.

Optymalizacja cyrkulacji krok po kroku

• Oblicz wysokość podniesienia na podstawie średniej temperatury lokalnej.
• Umieść panele z przerwami 5-10 cm między modułami dla bocznego przepływu.
• Dodaj deflektory na krawędziach, by skierować powietrze pod panele.
• Monitoruj temperaturę za pomocą sensorów IoT pod modułami.
• Dostosuj rozstaw w zależności od orientacji – południe wymaga lepszego chłodzenia.

Badania NREL pokazują, że wentylowane instalacje produkują 5% więcej energii rocznie. W polskim klimacie, z latem do 35°C, to realna korzyść.

Dla dużych farm dachowych, symulacje CFD optymalizują układ. Zapewniają równomierny przepływ, unikając stref stagnacji powietrza.

Ostatecznie, dobra cyrkulacja wydłuża żywotność paneli do 30 lat. Mniej termicznych cykli zmniejsza ryzyko mikropęknięć w ogniwach.

Ochrona przewodów w systemach PV na dach

Ochrona przewodów w instalacjach PV na dachu płaskim skupia się na izolacji przed UV, wilgocią i mechanicznymi uszkodzeniami. Kable solarne typu PV1-F układa się w peszlach lub korytkach aluminiowych. To zapobiega przegrzewaniu i zwarciom.

Rozprowadzenie zaczyna się od paneli. Złącza MC4 zabezpiecza się kapturkami, a przewody prowadzi pod ramami. Unika się kontaktu z ostrymi krawędziami balastów.

Na dachu płaskim, przewody mocuje się klipsami co 50 cm. To minimalizuje naprężenia od wiatru i termicznego rozszerzania.

Metody ochrony krok po kroku

• Wybierz kable z podwójną izolacją XLPE, odporne na temperaturę do 90°C.
• Układaj przewody w zacienionych trasach pod panelami, z luzem na rozszerzanie.
• Zabezpiecz złącza termokurczliwymi rurkami przeciw wilgoci.
• Instaluj uziemienie dla ram, łącząc je taśmą miedzianą do dachu.
• Przeglądaj corocznie na obecność pęknięć izolacji po zimie.
• Użyj separatorów, by oddzielić plus i minus w korytkach.

W warunkach deszczowych, uszczelki silikonowe chronią przed wodą. Normy IP67 dla złącz gwarantują szczelność.

Dla długich tras, stosuje się kable o niskim spadku napięcia, poniżej 3%. To optymalizuje transmisję mocy do inwertera.

Ostateczna ochrona obejmuje monitoring prądu upływu. Sensory wykrywają awarie wczesno, zapobiegając pożarom.

Pytania i odpowiedzi dotyczące konstrukcji PV na dach płaski

• Jakie są główne typy konstrukcji montażowych paneli fotowoltaicznych na dach płaski?

  Podstawowym kryterium podziału systemów montażowych na dachy płaskie jest sposób ich mocowania, co obejmuje kategorie balastowe i aerodynamiczne. Systemy balastowe wykorzystują ciężar bloczków betonowych do stabilizacji bez ingerencji w strukturę dachu, natomiast systemy aerodynamiczne minimalizują opór wiatru i zwiększają bezpieczeństwo instalacji.

• Czym charakteryzują się systemy balastowe do montażu PV na dachach płaskich?

  Systemy balastowe opierają się na ciężarze bloczków betonowych, zapewniając stabilność bez konieczności wiercenia w dachu. Są zoptymalizowane pod kątem minimalnego obciążenia i odporności na korozję, co czyni je idealnymi dla dachów o zerowym lub małym kącie nachylenia, szczególnie w budynkach komercyjnych i mieszkalnych.

• Jakie zalety oferują systemy aerodynamiczne w konstrukcjach PV na dach płaski?

  Systemy aerodynamiczne o podwyższonej konstrukcji poprawiają cyrkulację powietrza pod modułami, co zwiększa efektywność paneli i zapobiega przegrzewaniu. Dodatkowo chronią przewody elektryczne przed uszkodzeniami i wilgocią, minimalizując opór wiatru i umożliwiając łatwą instalację bez ingerencji w membranę dachową.

• Jak dobrać odpowiednią konstrukcję PV na dach płaski?

  Prawidłowo dobrana konstrukcja musi być dostosowana do unikalnych cech dachu, takich jak nachylenie, obciążenie i warunki atmosferyczne. Warto poznać szczegółowe charakterystyki systemów w poszczególnych kategoriach, by zoptymalizować koszty, wydajność, trwałość i odporność na warunki zewnętrzne, co ułatwia świadomy wybór instalacji.
