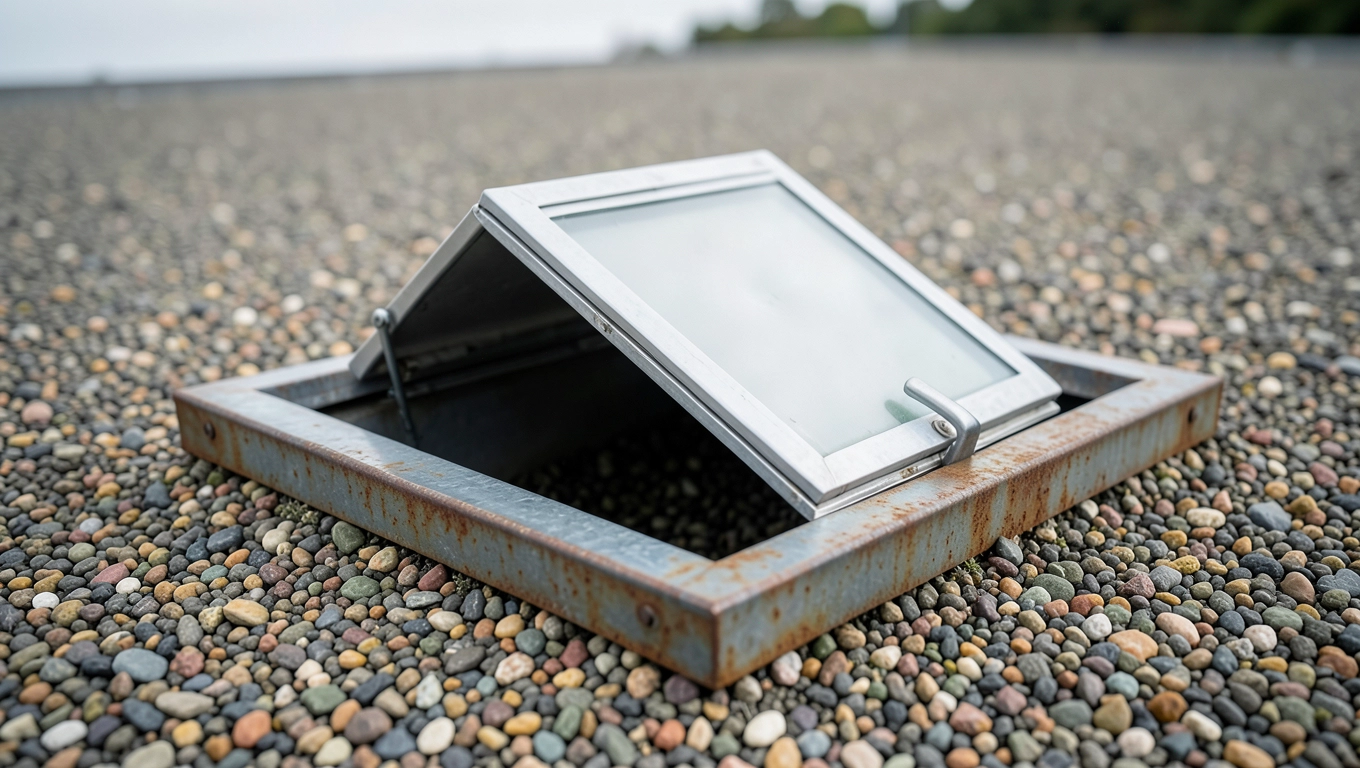

Wyłaz dachowy 80x80 na dach płaski z podstawą skośną

Wyjście serwisowe na dach płaski o wymiarze 80×80 cm to absolutne minimum, które zmieści dorosłego człowieka z narzędziami, a jednocześnie nie zdominuje połaci membrany czy papy. Problem pojawia się w momencie, gdy trzeba je osadzić na dachu o spadku 2-5°, bo wtedy zwykła rama prostokątna przestaje wystarczać i potrzebna jest podstawa skośna z drewna lub stali. Wielu wykonawców traktuje ten detal po macoszemu, a potem inwestor płaci za przeciekający świetlik albo wyłaz, który nie spełnia wymagań NRO. Poniżej znajdziesz wszystko, co trzeba wiedzieć przed zamówieniem wyłazu dachowego na dach płaski 80×80, łącznie z tabelą kompatybilności i checklistą montażową, której nie powstydziłby się doświadczony dekarz.

• Specyfikacja techniczna wyłazu 80x80 z podstawą skośną
• Montaż wyłazu z podstawą skośną na dachu płaskim
• Wyłaz dachowy przemysłowy 80x80 zastosowania i obiekty
• Kompatybilne podstawy, świetliki i profile Eskade
• Na co zwrócić uwagę przy wyborze wyłazu 80x80
• Czas realizacji, logistyka i wsparcie techniczne
• Cena i dostępność wyłazu 80x80 Eskade-System
• Najczęstsze pytania inwestorów o wyłaz 80x80 z podstawą skośną

Specyfikacja techniczna wyłazu 80x80 z podstawą skośną

Wymiar wewnętrzny A to 800 mm, czyli dokładnie tyle, ile potrzebuje technik w kombinezonie, żeby przejść z kluczem do centrali wentylacyjnej. Wymiar B, czyli wysokość podstawy skośnej, wynosi około 180 mm i to właśnie ta wartość decyduje o tym, czy wyłaz „wtopi się" w spadek dachu, czy będzie z niego sterczeć jak kurnik.

Sama rama podstawy wykonana jest ze stali ocynkowanej ogniowo, co daje odporność korozyjną rzędu kilkudziesięciu lat w środowisku miejskim. Szerokość policzka podstawy wynosi 5 cm i jest przygotowana pod docieplenie wełną mineralną lub PIR, więc inwestor unikający mostków termicznych nie musi szukać dodatkowych adapterów.

Poliwęglan komorowy 16 mm z filtrem 2UV to materiał, który przy grubości ścianek 0,4 mm zachowuje udarność w szerokim zakresie temperatur od -40 do +120 °C. Dla inwestora oznacza to brak kruchych pęknięć zimą i brak mięknienia latem, co przy tańszych płytach akrylowych zdarza się regularnie już po trzecim sezonie grzewczym.

Współczynnik U poniżej 1,5 W/m²K bezpośrednio przekłada się na spełnienie Warunków Technicznych 2021 dla przegród przezroczystych, czyli tego samego progu, który obowiązuje okna dachowe w domach pasywnych. W obiektach przemysłowych to wciąż rzadkość, więc audytor energetyczny podczas badania świadectwa charakterystyki energetycznej z pewnością to zauważy.

Na osobną uwagę zasługuje wariant NRO BRoof(t1) klasa potwierdzona badaniem według normy PN-ENV 1187. Chodzi o to, żeby padający z dachu płaskiego żar nie wzniecił pożaru w warstwie izolacji. Wyłaz z taką klasyfikacją można montować nad strefami pożarowymi, gdzie laik położyłby klasyczny świetlik kopertowy.

Montaż wyłazu z podstawą skośną na dachu płaskim

Sam montaż nie wymaga ekipy alpinistów, ale wymaga ekipy, która widziała już kiedyś podstawę skośną. Najczęstszy błąd polega na ustawieniu ramy „na zero", przez co woda stoi w narożniku i po dwóch zimach wyłaz trzeba demontować z powodu korozji krawędzi.

Dlatego pierwszą czynnością jest weryfikacja spadku połaci. Podstawa skośna dedykowana jest dla dachów o nachyleniu od 2 do 5°, czyli typowego zakresu dla hal z odwodnieniem grawitacyjnym lub podciśnieniowym. Przy spadku poniżej 2° woda stoi zbyt długo, powyżej 5° natomiast wyłaz zaczyna „patrzeć w niebo" i traci sens użytkowy, bo nikt nie wyjdzie przez niego na dach bez drabiny.

Montaż zaczyna się od wycięcia otworu w blasze trapezowej lub w deskowaniu, zawsze z marginesem 20 mm na luz dylatacyjny. Ramę montuje się na blachowkrętach ze stali nierdzewnej, a styk z membraną rozwiązuje się przez zgrzewanie kołnierza z tego samego materiału co pokrycie. To rozwiązanie chroni wyłaz przed podwiewaniem i gwarantuje wodoszczelność na poziomie 1500 Pa, czyli klasy odporności typowej dla świetlików certyfikowanych wg PN-EN 1873.

• Sprawdź spadek połaci w miejscu montażu minimum 2°.
• Wytnij otwór z naddatkiem dylatacyjnym 15-20 mm.
• Ustaw ramę na klinach montażowych i wypoziomuj.
• Zamocuj do konstrukcji nośnej blachowkrętami ze stali nierdzewnej A2.
• Zgrzej kołnierz membranowy lub wklej pas papy termozgrzewalnej z zakładem min. 100 mm.
• Zamontuj skrzydło i sprawdź domykanie obu sprężyn gazowych.
• Wykonaj próbę wodną polewaną z węża przez 30 minut.

Ostatnia pozycja checklisty brzmi prozaicznie, ale oszczędza setek tysięcy złotych roszczeń gwarancyjnych. Wystarczy zlać wodą kołnierz z wysokości 1,5 m i obserwować, czy wewnątrz podstawy pojawia się mokra plama. Jeśli tak, przyczyną zwykle jest niedogrzanie styku lub uszkodzenie membrany w trakcie chodzenia po dachu.

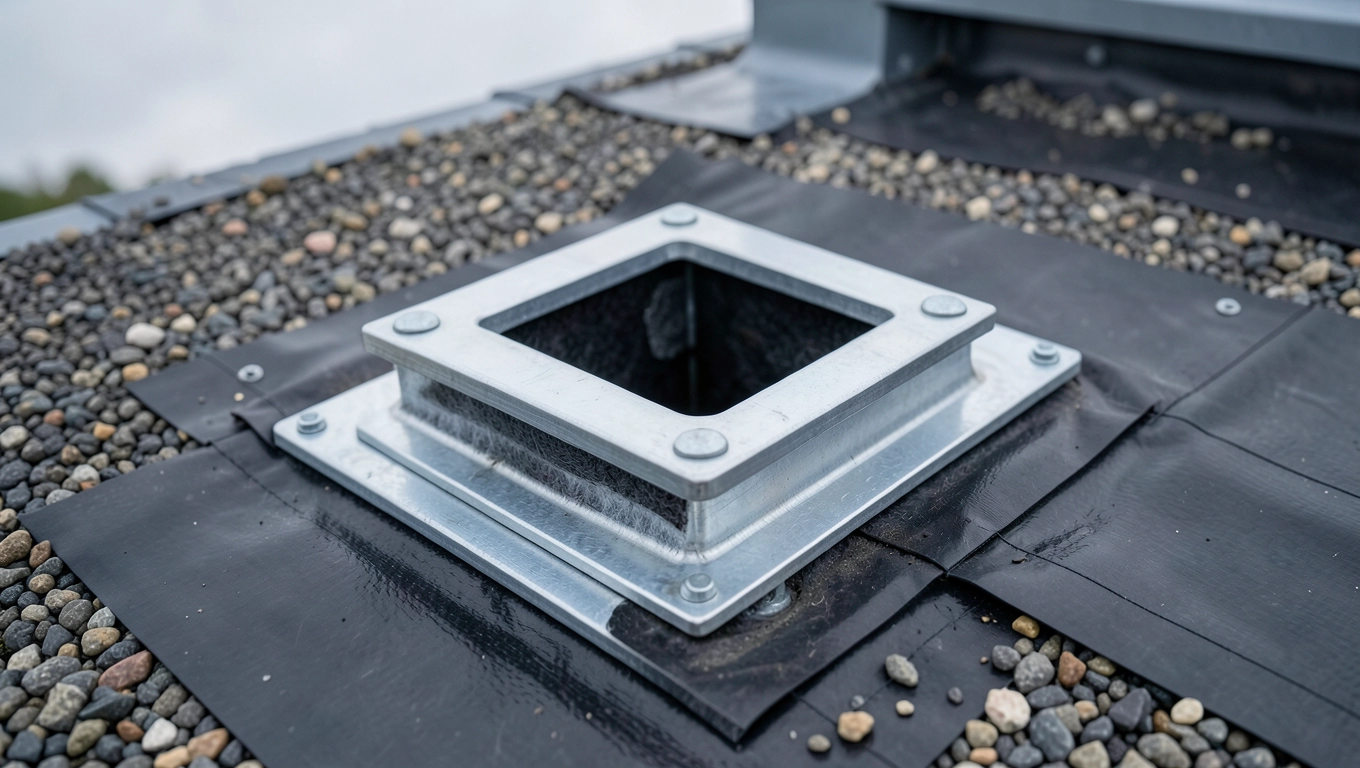

Wyłaz dachowy przemysłowy 80x80 zastosowania i obiekty

Wyłaz w formacie 80×80 cm obsłuży zdecydowaną większość interwencji serwisowych w obiektach kubaturowych. Chodzi przede wszystkim o dostęp do central wentylacyjnych, rekuperatorów i klimatyzatorów zamontowanych na dachu, gdzie dojście z drabiny wewnętrznej jest niemożliwe lub przepisy BHP tego zabraniają.

W halach produkcyjnych wyłaz staje się elementem doświetleniowym, który jednocześnie pełni funkcję wyjścia ewakuacyjnego zgodnie z § 16 Rozporządzenia MSWiA w sprawie ochrony przeciwpożarowej budynków. To rozwiązanie dwa w jednym, bardzo popularne w centrach logistycznych i zakładach spożywczych, gdzie normy higieniczne wymagają utrzymywania określonego natężenia światła dziennego na stanowiskach pracy.

Centra handlowe oraz magazyny wysokiego składowania to kolejne środowiska, w których wyłaz dachowy przemysłowy 80×80 z NRO BRoof(t1) rozwiązuje problem kompatybilności ze stropami systemów tryskaczowych. Wyłaz nie zagraża rozprzestrzenianiu ognia, więc może sąsiadować z kurtynami dymowymi i instalacjami gaśniczymi bez dodatkowych przegroód.

W obiektach z instalacjami OZE wyłaz obsługuje serwis paneli fotowoltaicznych, inwerterów i optymalizatorów. Monter, który musi wymienić inwerter stringowy o masie 25 kg, doceni stabilny, antypoślizgowy próg i sprężyny gazowe utrzymujące skrzydło nawet przy wietrze 8 m/s.

Hale chłodnicze to segment, w którym wyłaz dachowy poliwęglanowy jest wręcz obowiązkowy. Współczynnik U poniżej 1,5 W/m²K realnie ogranicza migrację ciepła przez skrzydło do wartości poniżej 1 kW przy różnicy temperatur 25 K, co dla agregatu o mocy 50 kW oznacza stratę rzędu 2% mocy chłodniczej akceptowalną i policzalną w audycie energetycznym.

W halach produkcyjnych z suwnicami wyłaz dachowy przemysłowy 80×80 obsługuje nie tylko ludzi, ale i lekkie narzędzia, jak np. imbusowe klucze dynamometryczne czy mierniki emisji spalin. Każdy technik, który choć raz próbował wciągnąć 30-kilogramową stację bazową GSM przez klapę 60×60 cm, rozumie, dlaczego standardowy rozmiar 80×80 cm szybko stał się branżowym konsensusem.

Na koniec warto zaznaczyć, że wyłaz 80×80 z podstawą skośną bywa mylony z oknem oddymiającym, a to zupełnie inny wyrób z certyfikacją wg PN-EN 12101-2. Podstawowa różnica polega na tym, że wyłaz służy codziennemu użytkowi, a okno oddymiające otwiera się grawitacyjnie tylko w sytuacji alarmowej. Łączenie tych dwóch funkcji w jednym produkcie jest możliwe tylko w specjalnych wariantach hybrydowych, których omawiany tu wyłaz nie realizuje.

Kompatybilne podstawy, świetliki i profile Eskade

Wyłaz 80×80 z podstawą skośną nie żyje w próżni współpracuje z konkretną rodziną profili aluminiowych i podstaw systemowych Eskade. Dla inwestora oznacza to, że raz wybrany dostawca pokryć dachowych zamyka temat kompatybilności, kołnierzy i uszczelek na wiele lat modernizacji.

Profile aluminiowe dzielą się na linię Economy i Professional. Economy sprawdzają się w obiektach o niskim ruchu ludzi, Professional natomiast tam, gdzie wyłaz jest otwierany kilka razy dziennie i liczy się każdy cykl pracy sprężyn gazowych w testach wewnętrznych producent deklaruje żywotność 20 000 cykli dla wariantu Professional.

Świetliki łukowe Eskade montowane obok wyłazu dachowego poliwęglanowego 80×80 to popularny duet na dachach marketów budowlanych i halach sportowych. Dzięki identycznym kołnierzom i promieniowi gięcia membrany elementy można rozmieszczać w rytmie architektonicznym, zachowując jednorodność połaci i ciągłość izolacji przeciwwilgociowej.

Podstawa niska 35 cm (B = 120 mm) pojawia się w dokumentacji projektowej nader często, zwłaszcza przy dachach o minimalnym spadku. Różnica 60 mm wysokości przekłada się na mniejsze nachylenie skrzydła, ale też niższe ryzyko zacieków wokół kołnierza. Inwestor powinien wybrać wariant 35 cm wtedy, gdy konstrukcja dachu wymusza minimalny gabaryt wystawania ponad pokrycie.

Uszczelki EPDM w linii 4-6 mm są odpowiedzią na najczęstszą reklamację, czyli wody wokół zamka po dwóch-trzech latach eksploatacji. Wymiana uszczelek jest prosta zajmuje kilkanaście minut i wymaga zaledwie śrubokręta Torx T25. W praktyce oznacza to, że prawidłowo zamontowany wyłaz przemysłowy Eskade ma koszt utrzymania bliski zeru w horyzoncie pierwszej dekady użytkowania.

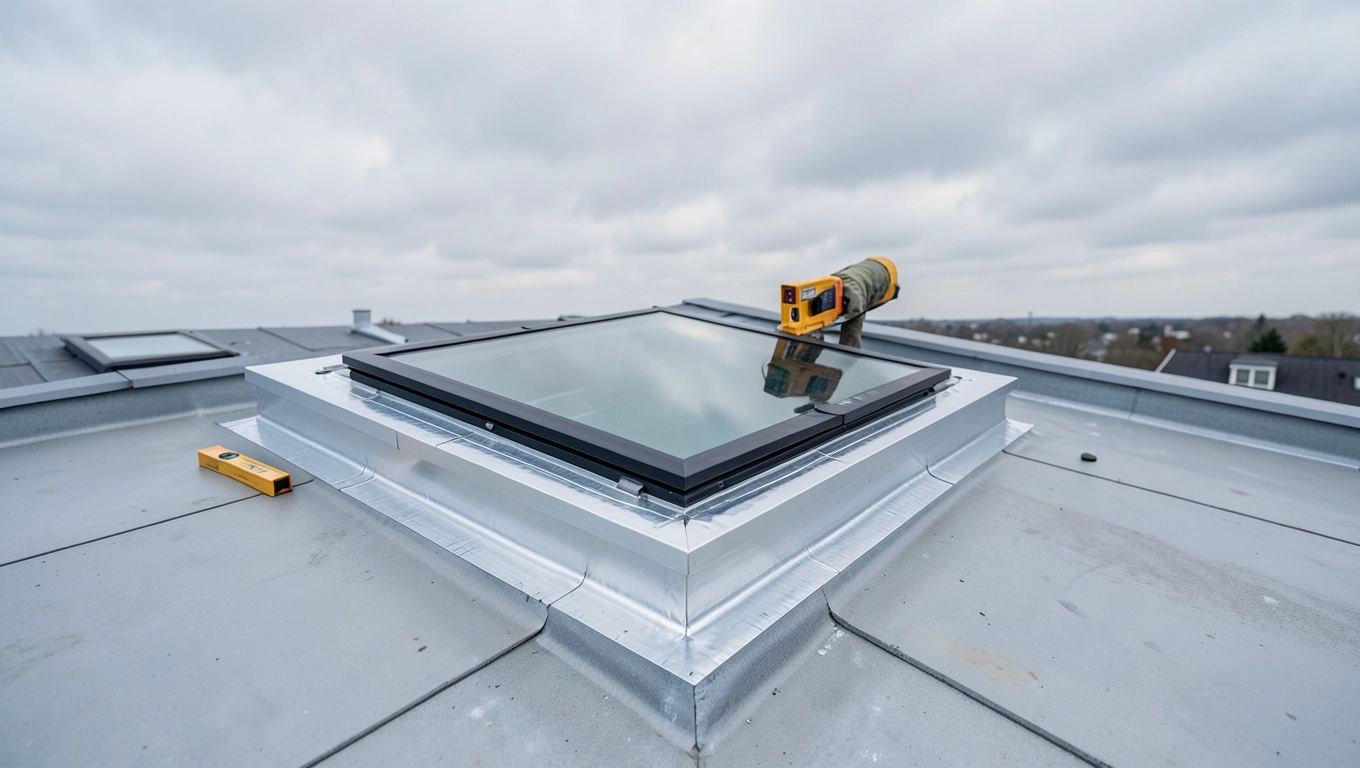

Na co zwrócić uwagę przy wyborze wyłazu 80x80

Wybór wyłazu zaczyna się od weryfikacji faktycznego spadku dachu, a nie od katalogu producenta. Spadek 0° oznacza rezygnację z podstawy skośnej i konieczność sięgnięcia po wariant z podstawą prostą lub ze spadkiem fabrycznym 2°, który jednak montuje się pod membraną w innym miejscu połaci.

Drugim kryterium jest klasyfikacja ogniowa. Inwestorzy prywatni często pomijają zapis NRO BRoof(t1), ale rzeczoznawca ds. ppoż. podczas odbioru obiektu może uznać wyłaz za element rozprzestrzeniania ognia i wstrzymać pozwolenie na użytkowanie. Lepsza wersja z NRO kosztuje kilkanaście procent więcej, ale ratuje harmonogram inwestycji przed wielotygodniowym opóźnieniem.

Trzecim kryterium jest dostępność serwisu. Wyłaz z gazowymi sprężynami wymaga okresowej wymiany uszczelek i smarowania zawiasów, a producent oferujący wsparcie techniczne w języku polskim w trybie 24/7 jest wart swojej ceny. Informacja o dostępności części zamiennych powinna być wpisana do umowy jeszcze przed wpłatą zaliczki.

• Spadek połaci min. 2° dla podstawy skośnej.
• Klasyfikacja ogniowa NRO BRoof(t1) dla obiektów zagrożonych pożarem.
• Współczynnik U < 1,5 W/m²K zgodność z WT 2021.
• Serwis części zamiennych w Polsce.
• Okres gwarancji minimum 10 lat na ramę i 15 lat na poliwęglan.
• Możliwość rozbudowy o daszki i dodatkowe świetliki tego samego producenta.

Ostatnim kryterium, które rzadko pojawia się w specyfikacjach, jest estetyka. Poliwęglan komorowy mleczny ogranicza widoczność przez skrzydło, ale jednocześnie zwiększa ilość światła rozproszonego na stanowiskach pracy. Wariant przezroczysty wygląda atrakcyjniej z poziomu ulicy, ale w hali produkcyjnej tworzy ostre plamy światła punktowego, co bywa problemem przy montażu precyzyjnym lub optycznym.

Z perspektywy inwestora, który ma dziś wybrać wyłaz i nie wracać do tematu przez dekadę, najlepszą strategią jest zlecenie projektantowi sprawdzenia spadku połaci i dobranie wyłazu z gałęzi kompatybilnych profili Eskade. Taki dobór daje pewność, że za kilka lat dobudowanie kolejnego świetlika obok istniejącego otworu będzie możliwe z użyciem tych samych kołnierzy, uszczelek i narzędzi.

Czas realizacji, logistyka i wsparcie techniczne

Wyłaz dachowy Eskade-System produkowany jest na zamówienie, więc standardowy termin realizacji waha się od 10 do 21 dni roboczych w zależności od obciążenia linii produkcyjnej oraz aktualnych dostaw stali. W sezonie jesiennym (wrzesień-listopad) terminy wydłużają się o kolejne 5-7 dni, dlatego planowanie zamówienia warto zacząć już w lipcu.

Koszt dostawy na terenie Polski jest najczęściej wliczony w cenę produktu przy zamówieniach powyżej 3 szt., przy mniejszych wolumenach dolicza się transport paletowy. Rozładunek po stronie inwestora wymaga wózka widłowego lub HDS sama paleta waży około 70 kg.

Wsparcie techniczne obejmuje rysunki montażowe w formacie DWG, schematy kołnierzy membranowych w skali 1:5 oraz konsultacje z projektantem producenta w zakresie doboru profili do konkretnej geometrii dachu. To rzadkość w branży wielu konkurentów dostarcza same wyroby bez realnego wsparcia inżynierskiego.

W treści zapytania podaj: wymiar otworu, spadek połaci, rodzaj pokrycia (membrana PVC, papa, blacha), liczbę sztuk oraz planowaną datę montażu. Producent odpowiada w ciągu 24 godzin roboczych i dorzuca dedykowanego opiekuna technicznego.

Cena i dostępność wyłazu 80x80 Eskade-System

Cena brutto 1 808,00 zł, a po odliczeniu VAT stawka netto wynosi 1 469,92 zł. Przy większych zamówieniach (od 5 sztuk) dystrybutorzy udzielają rabatu ilościowego rzędu 8-12%, co po przeliczeniu daje 1 590-1 660 zł brutto za sztukę.

Cena obejmuje ramę podstawy, skrzydło z poliwęglanem, dwa siłowniki gazowe, klamkę aluminiową z zamkiem, komplet uszczelek EPDM oraz zestaw montażowy. Wydatki dodatkowe to membrana do wykończenia kołnierza (kupowana wraz z pokryciem) oraz kolorowa wersja skrzydła, jeśli inwestor zechce wyróżnić wyłaz kolorem z palety RAL.

Przy planowaniu budżetu inwestor powinien doliczyć koszt montażu, który w zależności od regionu Polski wynosi od 600 do 1 200 zł netto za sztukę. Cena obejmuje robociznę ekipy dekarskiej, materiały uszczelniające oraz ewentualny wynajem dźwigu do podania palety na dach o wysokości ponad 8 m.

Najczęstsze pytania inwestorów o wyłaz 80x80 z podstawą skośną

Czy wyłaz jest wodoszczelny? Tak, kołnierz membranowy zgrzewany z pokryciem dachu tworzy szczelność klasy 1500 Pa, co oznacza odporność na strugi wody i podmuchy deszczu przy wietrze do 120 km/h. Warunek jest jeden zgrzewy muszą być wykonane przez certyfikowaną ekipę z aktualnymi uprawnieniami.

Czy spełnia wymagania NRO? W wariancie NRO BRoof(t1) tak badanie wg PN-ENV 1187 potwierdza brak rozprzestrzeniania ognia po połaci dachu. Bez tej opcji wyłaz ogranicza się do obiektów, w których zagrożenie pożarowe jest pomijalne.

Czy nadaje się na dach z membraną PVC? Idealnie pasuje do membran PVC, TPO i EPDM grubości 1,2-2,0 mm, ponieważ kołnierz zgrzewany jest z tego samego materiału co pokrycie. Przy dachach z papy termozgrzewalnej stosuje się adapter z dwoma pasami papy podkładowej i nawierzchniowej.

Jaki jest czas realizacji? 10-21 dni roboczych w standardzie, wydłużony do 28 dni w szczycie sezonu. Zamówienie złożone po 15 listopada realizowane jest często dopiero w styczniu.

Czy wyłaz można montować zimą? Montaż jest możliwy przy temperaturze powietrza powyżej -5°C i suchym podłożu, ale producenci membran odradzają zgrzewanie poniżej +5°C. W praktyce oznacza to, że zdecydowana większość ekip montuje wyłazy Eskade od marca do listopada.

Jakie są koszty eksploatacji? Wymiana uszczelek EPDM co 5-7 lat to koszt około 120-180 zł netto za komplet. Sprężyny gazowe wymienia się co 8-10 lat, cena pary siłowników waha się od 280 do 420 zł netto. Reszta elementów rama, skrzydło, poliwęglan nie wymaga interwencji przez cały okres użytkowania.

Czy wyłaz może być wyjściem ewakuacyjnym? Formalnie tak, ale musi spełniać wymogi §237 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych minimalna szerokość 0,8 m, łatwe otwieranie od wewnątrz bez klucza. Wyłaz Eskade 80×80 ma klamkę, którą można otworzyć jedną ręką po zwolnieniu rygla.

Czy da się dobrać kolor skrzydła do elewacji? Standardowo dostępne są kolory: naturalny poliwęglan, szary RAL 7035, grafitowy RAL 7016 oraz biały RAL 9010. Na zamówienie możliwa jest dowolna paleta RAL przy krótszym cyklu produkcyjnym.

Polskie Warunki Techniczne 2021 (Dz.U. 2019 poz. 1065 z późn. zm.). Rozporządzenie MSWiA z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków. Norma PN-EN 1873 dla świetlików i wyłazów dachowych. PN-ENV 1187 metody badań oddziaływania na dach od ognia zewnętrznego. Źródła: isap.sejm.gov.pl, PKN (Polski Komitet Normalizacyjny).
