Łącznik schodowy Ospel Impresja schemat podłączenia krok po kroku

Wejdziesz na górę, wciśniesz klawisz, schodzisz w dół i gasisz światło drugim klawiszem brzmi banalnie, ale tylko do momentu, gdy trzeba to faktycznie podłączyć. Schemat wyłącznika schodowego Ospel Impresja to nie jest dokument z kosmosu, lecz konkretny układ trzech zacisków, który działa niezawodnie od dekad. Poniżej znajdziesz pełne parametry, mapę kolorów i rozpisany przewod po przewodzie montaż, bez lania wody i bez odsyłania do „dalszej części artykułu”.

• Jak podłączyć łącznik schodowy Ospel Impresja krok po kroku
• Parametry techniczne łącznika schodowego Impresja 16AX IP20
• Dostępne kolory łącznika schodowego Ospel Impresja i dobór ramki
• Najczęstsze błędy przy podłączeniu i jak ich uniknąć
• Impresja na tle Sonaty i Szafiru
• Zastosowanie łącznika schodowego w konkretnych pomieszczeniach
• FAQ

Jak podłączyć łącznik schodowy Ospel Impresja krok po kroku

Cała filozofia schodowego układu opiera się na dwóch łącznikach połączonych przewodem sterującym, który przekazuje napięcie fazowe między dwoma punktami. Kiedy zmieniasz pozycję pierwszego klawisza, przebieg fazy L przeskakuje na jedno z dwóch wyjść w efekcie lampa zapala się lub gaśnie niezależnie od tego, który klawisz wciśniesz jako drugi.

Zanim chwycisz śrubokręt, upewnij się, że obwód jest odłączony od napięcia, a bezpiecznik opisany i zaplombowany. Bez tej pewności żaden schemat nie ma sensu, bo dotykanie zacisków pod napięciem 250 V to gra, w której stawka jest zawsze ta sama. Potem przygotuj śrubokręt płaski 4 mm, próbnik napięcia, nożyk do ściągania izolacji i sam łącznik schodowy z serii Impresja w wersji pazurkowej lub śrubowej.

Na tylnej ściance mechanizmu znajdziesz trzy zaciski oznaczone strzałkami skierowanymi do wspólnego punktu oraz literą L (faza zasilająca). Dwa zaciski z symbolami strzałek to wyjścia sterujące, łączone przewodem trójżyłowym z identycznymi zaciskami w drugim łączniku, zamontowanym na dole lub górze klatki. Faza L przychodzi z rozdzielni do wspólnego zacisku pierwszego łącznika, a przewód neutralny N i ochronny PE biegną bezpośrednio do lampy.

Kolejność pracy wygląda tak: po zdjęciu klawisza i ramki odkręcasz mechanizm z puszki, wprowadzasz odizolowane końcówki przewodów do zacisków bezgwintowych i zatrzaskujesz dźwignię. Jeśli wybrałeś wariant śrubowy, dokręcasz każdy przewód momentem około 0,8 Nm, żeby drut się nie wysunął pod wpływem ciepła. Po podłączeniu obu łączników i oprawy oświetleniowej włączasz bezpiecznik i testujesz oba klawisze najpierw górny, potem dolny, potem odwrotnie.

Kluczowa zasada: faza zasilająca wchodzi zawsze do wspólnego zacisku tego łącznika, od którego zacząłeś prowadzenie przewodu sterującego. Zamiana wspólnego zacisku z wyjściem sterującym skutkuje układem, w którym jedna pozycja klawisza działa, a druga w ogóle nie reaguje na drugi łącznik. To najczęstszy błąd, który elektrycy diagnozują w trzydzieści sekund miernikiem, ale początkujący potrafią nad nim spędzić pół dnia.

Jeśli planujesz trzy lub więcej punktów sterowania (na przykład klatka schodowa z piwnicą, parterem i poddaszem), potrzebujesz dodatkowo łącznika krzyżowego między dwoma schodowymi. Bez niego schemat się nie domyka, a lampa będzie świecić w trybie „albo wszędzie, albo nigdzie”.

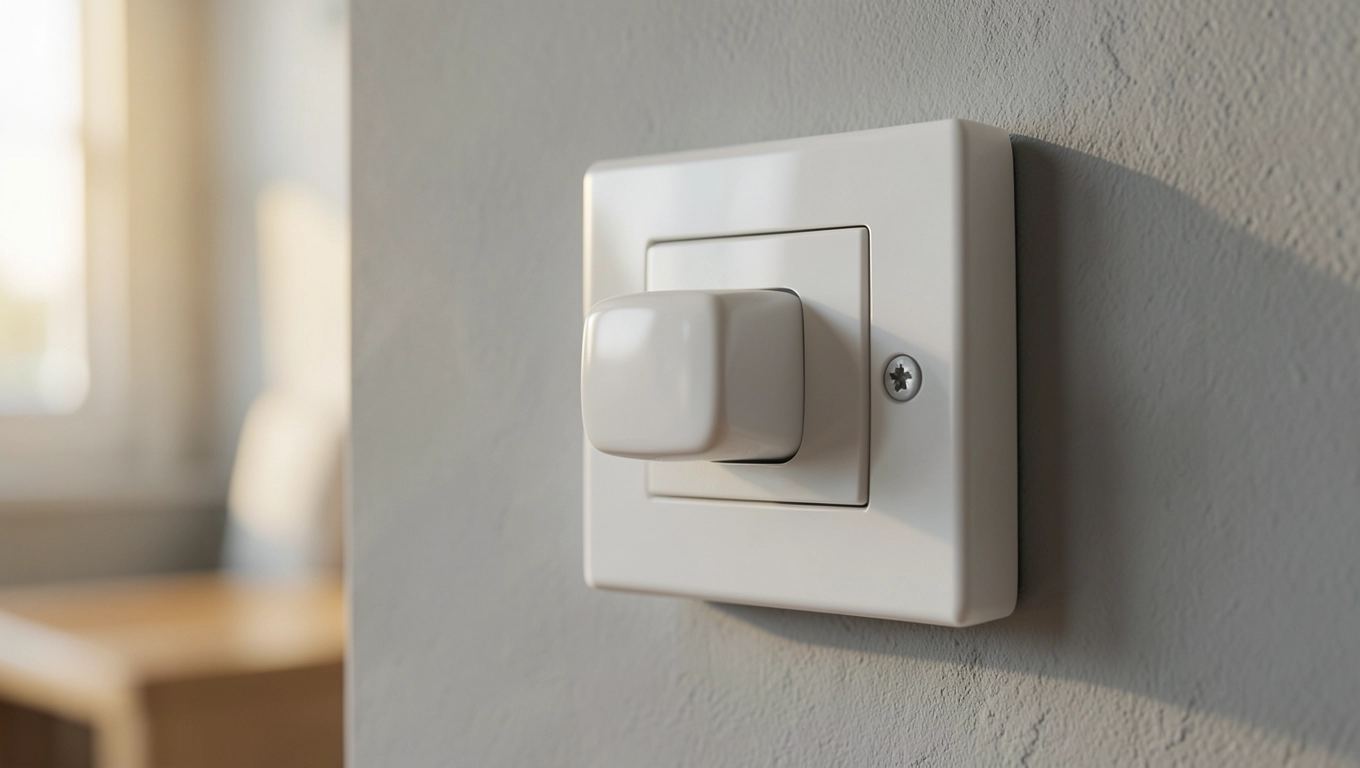

Parametry techniczne łącznika schodowego Impresja 16AX IP20

Sercem specyfikacji jest oznaczenie 16AX, które mówi więcej niż niejeden podręcznik. „16” oznacza prąd znamionowy 16 amperów, a litera „X” wskazuje, że mechanizm przeszedł badania wytrzymałościowe na załączanie lamp o dużym udziale prądu rozruchowego takich jak jarzeniówki, świetlówki kompaktowe czy LED-y ze złej klasy zasilaczem.

Napięcie 250 V~ to standard instalacji domowej w Polsce i jednocześnie górna granica, jaką ten mechanizm toleruje przy częstotliwości 50 Hz. Klasa szczelności IP20 chroni przed dotykiem palcem i ciałami stałymi większymi niż 12 milimetrów, ale nie przed wilgocią dlatego montaż jest przewidziany wyłącznie w suchych wnętrzach, w standardowej puszce podtynkowej o średnicy 60 milimetrów.

Wymiary 71×71×40 milimetrów odpowiadają klasycznej kostce europejskiej, a głębokość wbudowania 23 milimetry sprawia, że mechanizm mieści się w typowej puszce bez szpachlowania i bez ryzyka, że rama będzie odstawać od ściany. Masa własna 0,0715 kilograma to cecha raczej dla logistyki niż dla instalatora, ale producent podaje ją wprost, więc warto wiedzieć.

Materiał to połączenie tworzywa sztucznego (PC) i wewnętrznego mechanizmu metalowego, co daje sztywność przy wciskaniu klawisza i odporność na odkształcenia w czasie montażu. Zaciski bezgwintowe działają na zasadzie sprężynowego zacisku piórowego, który sam dociska przewód po wsunięciu i zwolnieniu dźwigni koniec z dokręcaniem co kwartał, koniec z luzującymi się śrubkami po sezonie grzewczym.

Norma PN-EN 60669-1 określa wymagania dla łączników do użytku domowego i to właśnie pod nią podpada cała seria Impresja. Dla inwestora oznacza to jedno: montaż nie wymaga dodatkowej dokumentacji poza standardowym projektem instalacji, a odbiór techniczny nie zatrzyma się na tym elemencie. Brak podświetlenia w wersji schodowej to świadomy wybór projektowy w klatce schodowej dioda LED bywa myląca, bo świeci w dwóch pozycjach klawisza i wprowadza użytkownika w błąd co do aktualnego stanu lampy.

Dostępne kolory łącznika schodowego Ospel Impresja i dobór ramki

Siedem wariantów kolorystycznych pokrywa praktycznie każdą paletę wnętrzarską, od minimalistycznych apartamentów po klasyczne kamienice. Trzy pierwsze pozycje biały, ecru i srebro stanowią bazową ofertę w niższej cenie, natomiast cztery kolejne (złoty metalik, tytan, antracyt, czarny matowy) wchodzą w segment lakierowany, który różni się technologią wykończenia i ceną o około siedem złotych netto.

Różnica cenowa 26,40 zł wobec 33,40 zł wynika z procesu lakierowania, w którym metaliczna powierzchnia dostaje dodatkową warstwę ochronną odporniejszą na odciski palców i środki czyszczące. Jeśli montujesz w miejscu intensywnie użytkowanym na przykład przy drzwiach wejściowych do mieszkania warianty metalikowe zwrócą się dłuższą estetyką, bo klasyczny biały potrafi pożółknąć przy częstym dotykaniu mokrymi dłońmi.

Dobór ramki polega na dopasowaniu liczby krotności do ilości mechanizmów w jednej puszce. Seria Impresja oferuje ramki od pojedynczej do pięciokrotnej, co pozwala ustawić obok siebie na przykład łącznik schodowy, gniazdo 230 V i ściemniacz w jednej linii dekoracyjnej. Kolor ramki zwykle wybiera się taki sam jak kolor klawisza, ale w projektach loftowych dopuszcza się kontrast na przykład czarny mechanizm w ramce tytanowej.

Przy planowaniu zakupu warto skorzystać z prostej checklisty: pomieszczenie → liczba punktów sterowania → typ łącznika (schodowy, krzyżowy, pojedynczy) → kolor klawisza → kolor i krotność ramki → ewentualne gniazdo towarzyszące. Taki schemat skraca czas w hurtowni i eliminuje pomyłki związane z niezgodnością mechanizmu z ramką innej serii.

Ramki Impresja pasują wyłącznie do mechanizmów Impresja. Próba wstawienia łącznika z serii Sonata w ramkę Impresja skończy się klinowaniem i brakiem zatrzasku.

Najczęstsze błędy przy podłączeniu i jak ich uniknąć

Zamiana przewodu neutralnego z ochronnym PE to klasyk, który wychodzi dopiero przy pierwszym pomiarze impedancji pętli zwarcia. W układzie schodowym oba te przewody biegną do lampy, ale ich role się nie mieszają N zamyka obwód prądowy, PE chroni przed porażeniem w razie uszkodzenia izolacji. Kolor izolacji (niebieski dla N, żółto-zielony dla PE) to podpowiedź, ale i tak warto każdy przewód opisać markerem przy wychodzeniu z puszki.

Drugi częsty błąd to podłączenie obu łączników schodowych do jednej fazy bez przewodu sterującego między nimi. Efekt wygląda jak „działa, ale tylko pierwszy klawisz”, bo brakuje ścieżki powrotnej dla napięcia fazowego. Rozwiązanie jest zawsze takie samo: pociągnij przewód trójżyłowy (np. YDYp 3×1,5 mm²) między obydwoma puszkami, w którym dwie żyły to wyjścia sterujące, a trzecia to zapasowy ochronny PE.

Trzeci problem to zbyt krótki odcinek przewodu w puszce, który po podłączeniu do zacisku bezgwintowego nie zostawia marginesu na ewentualną korektę. Norma wymaga minimum pięciu centymetrów zapasu, a praktyka monterów z większym doświadczeniem mówi o dziesięciu, bo pozwala to rozpiąć mechanizm bez wyciągania całego przewodu z puszki.

Nigdy nie instaluj łącznika schodowego w pomieszczeniu wilgotnym (łazienka, pralnia, sauna) w wersji IP20. W takich miejscach wymagana jest klasa minimum IP44, a schemat sterowania dwupunktowego realizuje się tam kosztowniejszymi ramkami natynkowymi lub podtynkowymi o podwyższonej szczelności.

Impresja na tle Sonaty i Szafiru

Porównanie trzech flagowych serii ułatwia wybór inwestorowi, który dopiero kompletuje osprzęt do całego mieszkania. Sonata to propozycja budżetowa, Szafir to linia premium z elementami szkła i aluminium, a Impresja zajmuje segment średni, w którym design spotyka się z rozsądną ceną i pełną funkcjonalnością.

Seria Sonata sprawdza się tam, gdzie liczy się każda złotówka na przykład w lokalach pod wynajem długoterminowy, gdzie estetyka schodzi na dalszy plan. Szafir kierowany jest do hoteli i apartamentów premium, w których gość płaci za wrażenie wizualne, a rama z prawdziwego szkła akrylowego staje się elementem wystroju. Impresja pozostaje najbardziej wszechstronna: oferuje nowoczesne kolory, bezgwintowe zaciski i mechanizm spełniający 16AX, czyli standard zarezerwowany dla droższych linii.

W obiektach użyteczności publicznej (szkoły, urzędy, przychodnie) wariant Impresja w kolorze białym dominuje z prostego powodu standaryzacja części zamiennych i łatwość utrzymania czystości. W hotelach butikowych projektanci sięgają chętnie po antracyt i tytan, bo te dwa kolory nie brudzą się wizualnie nawet przy intensywnym użytkowaniu korytarzy.

Zastosowanie łącznika schodowego w konkretnych pomieszczeniach

Klatka schodowa w domu jednorodzinnym to oczywistość dwa klawisze, jeden na parterze, drugi na piętrze. W przedpokoju wielopoziomowego apartamentu układ działa identycznie, ale dochodzi kwestia estetyki, bo w przedpokoju gość widzi osprzęt od razu po wejściu.

Długi korytarz w biurze lub mieszkaniu to drugie typowe zastosowanie, szczególnie gdy przy jednym końcu stoi biurko, a przy drugim sofa nie trzeba wracać przez piętnaście metrów, żeby zgasić światło. W sypialni podłączenie schodowe łączy się zazwyczaj z łącznikiem przy drzwiach i przy łóżku, dzięki czemu można wyłączyć lampę sufitową bez wstawania.

W hotelach układ rozbudowuje się o łącznik krzyżowy przy drzwiach pokoju, bo gość wchodzi z korytarza i chce od razu zapalić światło, a przy łóżku gasić bez podchodzenia do wejścia. To dokładnie ten scenariusz, w którym sam łącznik schodowy nie wystarczy i potrzebny jest trzeci punkt sterowania.

FAQ

Czy mogę podłączyć łącznik schodowy bez puszki podtynkowej?

Tak, ale wyłącznie w wersji natynkowej z klasą szczelności minimum IP44 i przewodem prowadzonym w korytkach lub rurkach. Wersja IP20 bez puszki to proszenie się o zwarcie i porażenie przy każdym myciu podłogi.

Jakim przewodem łączyć dwa łączniki schodowe?

Trójżyłowym o przekroju minimum 1,5 mm², najczęściej YDYp 3×1,5 mm² lub DYp 3×1,5 mm² w izolacji PVC. Dwie żyły to wyjścia sterujące, trzecia zostaje zapasowa lub pełni funkcję ochronną.

Co zrobić, gdy lampa świeci w obu pozycjach obu klawiszy?

Prawdopodobnie przewód neutralny jest podłączony do zacisku sterującego w jednym z łączników. Wyłącz napięcie, odepnij przewody i sprawdź miernikiem, która żyła faktycznie przenosi fazę poprawnie powinna dochodzić do wspólnego zacisku.

Czy łącznik schodowy Impresja nadaje się do LED-ów?

Tak, oznaczenie 16AX gwarantuje, że mechanizm wytrzyma prąd rozruchowy impulsowych zasilaczy LED. Warto jednak unikać najtańszych opraw z kondensatorowymi zasilaczami, bo potrafią generować skoki napięcia przekraczające deklarowane parametry.

Ile kosztuje sam montaż u elektryka?

W Polsce za podłączenie jednego łącznika schodowego w gotowej puszce elektryk bierze zwykle od 40 do 80 zł netto, w zależności od regionu. W pakiecie z innymi pracami (cała klatka schodowa, kilka korytarzy) cena za punkt spada do około 30 zł.

Skompletuj zestaw Impresja w konfiguratorze produktów i dobierz ramki 1-5-krotne w tym samym kolorze, by uniknąć rozbieżności partii lakieru. Jedno kliknięcie w katalogu pozwala zobaczyć pełną listę wariantów, dostępność magazynową i kompatybilność mechanizmów z ramkami, zanim jeszcze zaczniesz ciąć przewody.

Źródła danych: katalog producenta serii Impresja (strona ospel.com.pl), norma PN-EN 60669-1, materiały techniczne hurtowni elektroinstalacyjnych. Dane magazynowe i cenowe obowiązują w dniu publikacji i mogą się różnić w zależności od dystrybutora.
