Wiata z dachem jednospadowym: projekt, który zbudujesz sam w weekend

Jak wybrać projekt wiaty jednospadowej dopasowany do działki

Wybór projektu zaczyna się od szkicu na kartce, a nie od katalogu z gotowcami. Najpierw trzeba uczciwie odpowiedzieć sobie na pięć pytań: ile samochodów lub sprzętu ma stać pod dachem, jaką powierzchnię można realistycznie odjąć od ogrodu bez konfliktu z sąsiadem, gdzie pada cień w południe, jaki spadek terenu występuje w planowanym miejscu posadowienia i wreszcie, jaką funkcję wiata ma pełnić za pięć lat.

• Jak wybrać projekt wiaty jednospadowej dopasowany do działki
• Konstrukcja dachu jednospadowego wiaty słupy, krokwie, kąt spadku
• Zadaszenie wiaty jednospadowej pokrycie, izolacja i odprowadzanie wody
• Najczęstsze błędy przy budowie wiaty jednospadowej

Przy działce do 500 m² rozsądne maksimum to wymiar 6×4 m, bo większy obiekt zaczyna dominować przestrzeń i utrudnia późniejsze rozmieszczenie warzywnika czy placyku zabaw. Dla dwóch aut obok siebie potrzeba co najmniej 5,5 m szerokości i 6 m głębokości, przy czym słupy nośne lepiej ustawić nie na samym skraju, lecz z cofnięciem 0,8-1,0 m tak, aby nawis chronił boki pojazdu przed deszczem pod kątem.

Pięć pytań, które rozstrzygają o kształcie wiaty

• Czy wiata ma być wolnostojąca, czy przylegać do ściany budynku? Przylegająca wymaga kotwienia do istniejącej ściany i osobnego obliczenia obciążenia na istniejący fundament.
• Jakie jest strefa śniegowa w gminie? W III strefie (Polska centralna i południowa) kąt nachylenia minimum to 15°, w II (zachód i północ) wystarczy 10°.
• Czy podłoże to grunt rodzimy gliniasty, nasyp piaskowy czy skała? Każdy wariant wymaga innego typu stóp fundamentowych.
• Jakiej wysokości słupów potrzebujesz w świetle? Dla auta osobowego minimum 2,1 m w najniższym punkcie, dla busa 2,8 m, dla przyczepy kempingowej 3,2 m.
• Czy planujesz późniejsze zamknięcie ścian? To zmienia rozstaw słupów (standardowo 154 cm, przy ścianach 102 cm).

Odpowiedzi na te pytania pozwalają zawęzić katalog z kilkudziesięciu projektów do trzech, czterech realnych wariantów. Dopiero wtedy warto sięgać po dokumentację rysunkową.

Dopasowanie konstrukcji do warunków gruntowych

Grunt piaszczysty, przepuszczalny, wymaga stóp fundamentowych o głębokości poniżej strefy przemarzania, czyli 1,0-1,4 m w zależności od regionu (norma PN-81/B-03020). Na glinie, która pęcznieje przy mrozie, stopa musi być szersza, a jej dno izolowane warstwą chudego betonu, żeby wilgoć nie wciągała kapilarnie wody w słup. Nasyp niekontrolowany to sygnał, że trzeba go wymienić lub dogęścić, bo każdy centymetr osiadania w ciągu dwóch pierwszych lat odkształci połowę geometrii dachu.

Na terenach z wysokim poziomem wód gruntowych (poniżej 1,5 m od powierzchni) lepiej sprawdzają się kotwy wkręcane niż tradycyjne stopy betonowe. Kotwa typu KR do gruntów słabonośnych ma nośność 800-1500 kg przy talerzu 150 mm i jest montowana w kilkanaście minut, bez szalunku i mieszalnika.

Konstrukcja dachu jednospadowego wiaty słupy, krokwie, kąt spadku

Dach jednospadowy to w uproszczeniu płyta nachylona w jedną stronę. Prostota tej formy bywa zwodnicza, bo właśnie brak symetrii wymaga starannego rozłożenia sił. Największe obciążenie trafia nie w kalenicę, lecz w słupy od strony niższej krawędzi, gdzie krokwie opierają się najdalej od osi obojętnej.

Słupy dobór przekroju i klasy drewna

Dla wiaty do 25 m² optymalny jest przekrój 10×10 cm lub 12×12 cm z drewna klasy C24 (norma PN-EN 338). C24 to klasa wytrzymałościowa, która gwarantuje wytrzymałość na zginanie 24 MPa. Drewno C27 i C30 jest mocniejsze, ale też droższe i trudniejsze w obróbce dla amatora. Słupy 10×10 cm przy rozstawie 154 cm i rozpiętości do 4 m przeniosą obciążenie śniegiem do 150 kg/m², co pokrywa III strefę śniegową w Eurokodzie 1 (PN-EN 1991-1-3).

Osadzenie słupa w gruncie wymaga odcięcia kapilarnego. Drewno w bezpośrednim kontakcie z wilgotnym betonem chłonie wodę i gnije od wewnątrz, nawet pod warstwą impregnatu. Rozwiązanie to kotwa stalowa wbetonowana w stopę, do której słup mocuje się śrubami M12. Taki detal eliminuje mostek kapilarny i pozwala w razie potrzeby wymienić pojedynczy słup bez kucia fundamentu.

Krokwie i płatwie

Krokwie jednospadowe pracują jak belki jednoprzęsłowe. Przekrój 6×14 cm przy rozstawie 60-80 cm to minimum dla rozpiętości 4 m, przy 5 m lepiej sięgnąć po 8×16 cm. Płatwie, czyli belki biegnące wzdłuż wiaty po słupach, rozkładają obciążenie z krokwi na słupy. Ich przekrój dobiera się na podstawie rozstawu słupów: przy 154 cm wystarczy 10×10 cm, przy 200 cm trzeba przejść na 12×14 cm.

Połączenia czopowe i na wkręty ciesielskie są tu ważniejsze niż same przekroje. Wkręt 16 cm przenosi siłę 400-600 kg na ścinanie, ale tylko wtedy, gdy wchodzi pod kątem 45° w oba łączone elementy. Wkręt wbity prostopadle do włókien trzyma znacznie mniej, bo drewno rozszczepia się wzdłuż włókien.

Kąt nachylenia i geometria

Standardowy kąt to 10-20°. Poniżej 10° woda stoi na pokryciu i wciska się pod uszczelki, powyżej 25° rośnie napór wiatru na powierzchnię, a estetyka zaczyna przypominać spadzisty dach domu, co w wiacie bywa niepożądane. Geometrycznie: przy kącie 15° i szerokości wiaty 4 m różnica wysokości między ścianą wyższą a niższą wynosi 1,07 m, co daje czytelny efekt wizualny bez agresywnej dominacji.

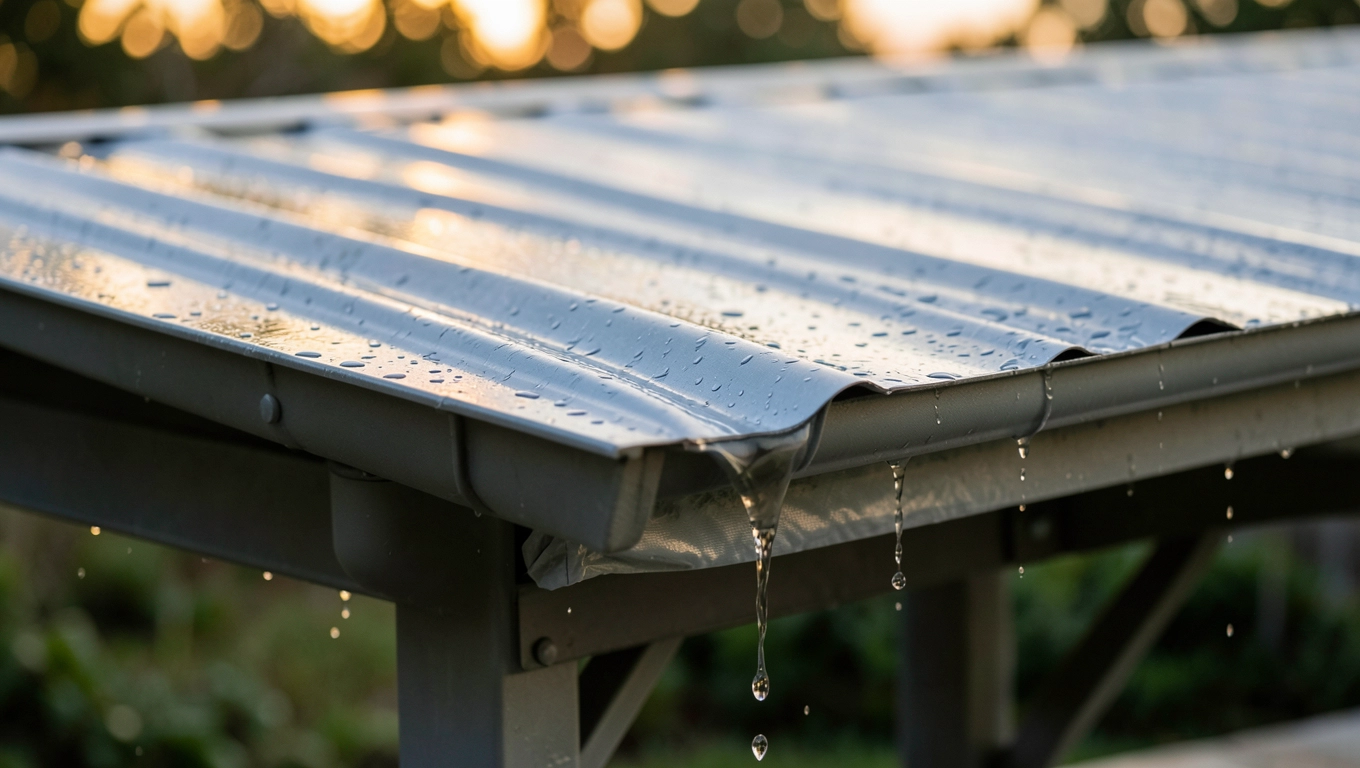

Zadaszenie wiaty jednospadowej pokrycie, izolacja i odprowadzanie wody

Pokrycie dachu wiaty garażowej musi spełniać trzy sprzeczne wymagania: być lekkie, żeby nie obciążać konstrukcji, szczelne, żeby nie kapało na lakier, i wytrzymałe na grad oraz spadające szyszki. Płyta bitumiczna, blacha trapezowa i poliwęglan to trzy najczęstsze wybory, z których każdy sprawdza się w innym scenariuszu.

Blacha trapezowa ekonomiczny standard

Blacha T18 lub T20 o grubości 0,5-0,7 mm to najczęstszy wybór do wiat samochodowych. Jej trapezowy profil usztywnia arkusz bez dodatkowego deskowania, a waga 4,5-5,5 kg/m² nie wymaga wzmocnienia krokwi. Koszt z akcesoriami (wkręty farmerskie, gąsior, obróbki) to 55-85 PLN/m². Sprawdza się w wiatach narażonych na grad, bo metal odbija uderzenia zamiast pękać.

Blacha ma jednak dwie istotne wady. Po pierwsze, skrapla się pod spodem przy dużej różnicy temperatur, dlatego od spodu warto przykleić matę antykondensacyjną o grubości 3-5 mm, która pochłania wilgoć i oddaje ją, gdy temperatura wzrośnie. Po drugie, deszcz padający na blachę generuje hałas 70-80 dB w odległości 2 m, co przy otwartych oknach sypialni może być uciążliwe.

Płyta bitumiczna cicha i estetyczna

Gont bitumiczny wymaga pełnego deskowania z desek 25 mm lub płyt OSB 18 mm. Waga systemu rośnie do 10-12 kg/m², ale hałas spada do poziomu praktycznie niesłyszalnego. Koszt materiałów to 90-140 PLN/m². Trwałość przy dobrej papie podkładowej wynosi 25-30 lat. To rozwiązanie dla osób ceniących spokój i jednolitą, matową powierzchnię.

Poliwęglan komorowy światło, ale z ograniczeniami

Płyta 10-16 mm przepuszcza 60-80% światła, co czyni wiatę jasną bez instalacji elektrycznej. Waga 1,7-3,0 kg/m² odciąża krokwie. Sprawdza się nad drewutniami i altanami, ale nie nad samochodami, bo przepuszcza promieniowanie UV, które w ciągu kilku lat wybiera lakier. Koszt to 110-180 PLN/m² z profilami aluminiowymi.

Obróbki i odprowadzanie wody

Woda spływająca z dachu jednospadowego musi mieć wyraźnie wyprofilowaną drogę. Rynna kwadratowa 100 mm wystarcza do 80 m² połaci przy normalnym deszczu, ale przy ulewie trzeba sprawdzić, czy jej wydajność (zwykle 2,5 l/s) nie zostanie przekroczona. Rura spustowa 75 mm odprowadza wodę do skrzynki rozsączającej wypełnionej żwirem 16-32 mm, nigdy do studni chłonnej bez wcześniejszego obliczenia infiltracji.

Wiaty bez rynny są dopuszczalne tylko wtedy, gdy krawędź okapowa znajduje się co najmniej 1,5 m od granicy działki i woda spływa na teren własny. W praktyce prawie zawsze warto ją zamontować, bo odpryski z uderzenia deszczu o ziemię brudzą dolną część auta szybciej niż sam deszcz.

Najczęstsze błędy przy budowie wiaty jednospadowej

Najczęstszy błąd to brak projektu wykonawczego, w którym słupy są rozłożone równomiernie, a krokwie mają różną długość. W efekcie deski czołowe nie tworzą prostej linii, a okap faluje. Równie powszechna jest zła impregnacja końców słupów. Cięcie końcowe otwiera włókna kapilarne, przez które impregnat wnika 2-3 cm zamiast oczekiwanych 6-8 cm.

Drugie miejsce na liście grzechów głównych zajmuje zbyt płytkie posadowienie słupów. Stopa na głębokości 40 cm w gruncie gliniastym przemarza i wypycha słup o 2-4 cm rocznie. Po trzech latach widać gołym okiem przechył, a po pięciu dach przestaje spływać w zaprojektowanym kierunku. Norma mówi o 1,0-1,4 m poniżej poziomu terenu w zależności od regionu (strefa przemarzania wg PN-81/B-03020).

Brak dylatacji przy ścianie sąsiedniej

Wiata przylegająca do ściany sąsiada bez dylatacji 10-15 mm zaczyna przenosić na tę ścianę drgania i napory wiatru. Po kilku sezonach na tynku pojawiają się rysy, a sąsiad ma prawo żądać naprawy. Rozwiązaniem jest słup przyścienny cofnięty o 2 cm od ściany, z wypełnieniem trwale elastycznym (np. kit poliuretanowy).

Niewłaściwe mocowanie pokrycia

Wkręty farmerskie bez podkładek EPDM po dwóch latach zaczynają rdzewieć wokół łba i brudzić pokrycie rdzawymi zaciekami. Podkładka EPDM kosztuje 0,40 PLN, a jej brak generuje problem za 2-3 tysiące, gdy trzeba wymienić blachę na nową, bo poprzednia wygląda nieestetycznie. Moment dokręcania wkrętu to 3-4 Nm, czyli „na lekki opór” bez wgniatania blachy w podkładkę.

Brak obliczenia śniegu

Projekt typu „na oko" zakłada obciążenie śniegiem 80 kg/m², bo tak jest w I strefie. Tymczasem w Zakopanem to już 250 kg/m². Różnica trzykrotna oznacza konieczność trzykrotnie mocniejszych krokwi albo krótszego rozstawu słupów. Każdy gotowy projekt powinien mieć na stronie tytułowej adnotację o strefie, dla której został obliczony. Brak tej informacji to sygnał, że dokumentacja jest niekompletna.

Kiedy NIE budować samodzielnie

Wiata o powierzchni powyżej 35 m² w większości gmin wymaga zgłoszenia, a nie tylko pozwolenia. W strefach podtopień, na terenach osuwiskowych i w pasie technicznym nad wodami lepiej powierzyć projekt konstruktorowi z uprawnieniami. Samodzielna budowa w takich warunkach to ryzyko utraty odszkodowania z ubezpieczenia w razie zdarzenia.

Lista kontrolna przed wbiciem pierwszej łopaty

• Sprawdzony kierunek spadku dachu (zgodny z dominacją wiatru).
• Oznaczony przebieg instalacji podziemnych (woda, prąd, gaz, światłowód).
• Zamówione drewno strugane i suszone komorowo (wilgotność poniżej 18%), nie świeże z tartaku.
• Skompletowane łączniki ciesielskie: wkręty 16 cm, 18 cm, śruby M12 z podkładkami, kątowniki wzmacniające.
• Przygotowane narzędzia: piła ukośnica, wiertarko-wkrętarka, poziomica laserowa, sznurek traserski.

Impregnat nakładaj dwukrotnie, z 24-godzinną przerwą między warstwami. Pierwsza warstwa wnika w otwarte pory, druga zamyka powierzchnię. Zanurzanie końców słupów w wannie z impregnatem na 30 minut daje trzykrotnie głębszą penetrację niż malowanie pędzlem.

Dach jednospadowy wiaty to konstrukcja, która wybacza wiele błędów, ale nie te przy posadowieniu i odprowadzaniu wody. Stojąc na suchym fundamencie, z równo ułożonymi krokwiami i rynną prowadzoną z minimalnym spadkiem 0,5% w stronę rury spustowej, taka wiata spokojnie przetrwa 25-30 lat bez większych ingerencji. Drewno pracuje, impregnat się starzeje, ale geometria nie zmienia się z sezonu na sezon, jeśli została wykonana zgodnie z rysunkiem, a nie na oko.

Źródła danych i norm: PN-EN 338 (klasy wytrzymałości drewna), PN-EN 1991-1-3 (obciążenia śniegiem, Eurokod 1), PN-81/B-03020 (głębokość przemarzania gruntów w Polsce), PN-EN 1995-1-1 (Eurokod 5, konstrukcje drewniane), ustawa Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm., art. 29 i 30 dot. pozwolenia na budowę i zgłoszenia), katalog obciążeń IMGW PIB dla stref śniegowych.
