Jaki spadek na dachu zielonym? Praktyczny poradnik z tabelą i normami

Typy dachów zielonych a wymagany spadek

Ekstensywny dach zielony to najlżejsza i najtańsza odmiana zielonego dachu, w której warstwa wegetacyjna rzadko przekracza piętnaście centymetrów, a porastają ją głównie mchy, rozchodniki i trawy odporne na suszę. Konstrukcja taka toleruje nachylenie od jednego do pięciu stopni, czyli od około 1,7 do 8,75 procent, co czyni ją wyjątkowo elastyczną. Minimalna grubość substratu wynosi sześć centymetrów dla mchów i rozchodników oraz od dziesięciu do piętnastu centymetrów dla traw ozdobnych, co bezpośrednio wpływa na zdolność warstwy do magazynowania wody.

• Typy dachów zielonych a wymagany spadek
• Minimalne i optymalne nachylenie połaci
• Rozwiązania dla spadków niestandardowych
• Najczęstsze błędy wykonawcze przy projektowaniu spadku
• Normy, przepisy i kalkulator spadku krok po kroku

Intensywny dach zielony wymaga już zupełnie innego podejścia, ponieważ jego substrat przekracza piętnaście centymetrów, a niekiedy sięga nawet jednego metra przy dorosłych krzewach i niewielkich drzewach. Nachylenie połaci powinno mieścić się w zakresie od jednego do pięciu stopni, czyli od 1,7 do 8,75 procent, ale warstwa drenażowa musi przyjąć znacznie większe obciążenie, sięgające od trzystu do ponad tysiąca kilogramów na metr kwadratowy w stanie nasyconym wodą. Właśnie dlatego konstrukcja stropu pod intensywnym dachem bywa wzmocniona dodatkowym stropem albo wylewką kompensacyjną.

Dach zielony na stromej połaci, czyli nachylonej pod kątem od piętnastu do trzydziestu stopni, wymaga zupełnie odrębnej technologii. Spadek powyżej piętnastu stopni powoduje, że substrat zaczyna zsuwać się pod własnym ciężarem, a woda spływa tak szybko, że rośliny nie zdążą jej pobrać. Rozwiązaniem są specjalne kratki oporowe, maty antyerozyjne oraz profile krawędziowe, które mechanicznie blokują warstwę wegetacyjną w miejscu. Koszt takiej realizacji rośnie zwykle o czterdzieści do sześćdziesięciu procent w porównaniu z dachem płaskim.

Powyższe wartości nie są przypadkowe. Niemieckie wytyczne FLL, uznawane w Europie za punkt odniesienia dla projektantów dachów zielonych, precyzyjnie definiują granice stabilności dla każdego wariantu nachylenia. Przekroczenie tych granic bez dodatkowego zabezpieczenia oznacza w praktyce katastrofę budowlaną w ciągu pierwszych dwóch sezonów eksploatacji.

Minimalne i optymalne nachylenie połaci

Bezwzględne minimum techniczne dla dachu zielonego wynosi dwa procent, czyli nieco ponad jeden stopień. Wartość ta wynika z konieczności zapewnienia grawitacyjnego odpływu wody do wpustów dachowych i ochrony hydroizolacji przed zastojami. Przy spadku poniżej dwóch procent woda zalega w zagłębieniach, a cykle zamrażania i odmrażania rozsadzają kolejne warstwy, prowadząc do przecieków już w trzecim lub czwartym roku użytkowania.

Optymalny zakres nachylenia dachu zielonego to od dwóch do pięciu procent. Taki spadek łączy w sobie dwie sprzeczne potrzeby: wystarczająco szybki odpływ wody opadowej i jednocześnie wystarczająco długie jej przebywanie na połaci, by substrat zdążył ją wchłonąć. W przedziale od pięciu do dziesięciu procent warstwa drenażowa dachu zielonego musi już współpracować z barierami przeciwerozyjnymi, ponieważ sama grawitacja zaczyna przesuwać substrat w dół.

Spadek poniżej jednego procenta to scenariusz, którego żaden odpowiedzialny projektant nie powinien zaakceptować. Woda nie odpływa grawitacyjnie, a każde jej zagłębienie staje się mikrozbiornikiem obciążającym strop. W takich warunkach rośliny gniją od nadmiaru wilgoci, a korzenie szukające powietrza przerastają drenaż, zatykając go. Koszt naprawy takiego dachu po pięciu latach eksploatacji sięga zwykle siedemdziesięciu procent kosztu budowy nowego.

Nachylenie powyżej trzydziestu procent, czyli powyżej około siedemnastu stopni, zmienia fizykę dachu zielonego w sposób zasadniczy. Wzrasta siła ścinająca działająca na substrat, a każda ulewa zmywa kilka milimetrów warstwy wegetacyjnej. Bez stabilizatorów w postaci kratek, mat i profili krawędziowych konstrukcja jest skazana na stopniową degradację. Maksymalny kąt, przy którym jeszcze realne jest utrzymanie dachu zielonego bez wzmocnień, to dziesięć stopni.

Rozwiązania dla spadków niestandardowych

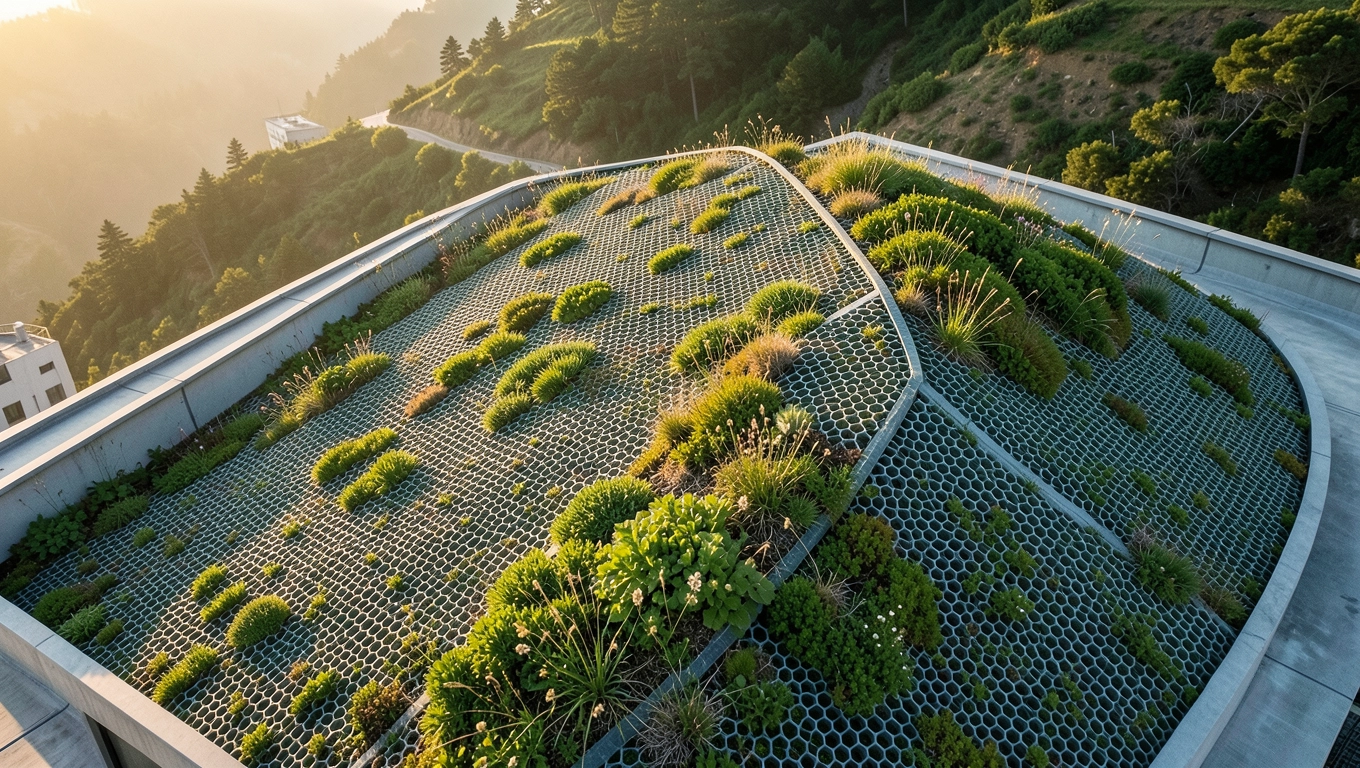

Płotki przeciwerozyjne to najskuteczniejsze narzędzie ochrony stromych dachów zielonych. Dzielą one powierzchnię na mniejsze sekcje, w których substrat nie nabiera tak dużej prędkości. Geokraty komórkowe wykonane z polietylenu o wysokiej gęstości tworzą strukturę plastra miodu, która mechanicznie utrzymuje każdą cząstkę podłoża w jej komórce. Krawężniki aluminiowe lub z tworzywa montowane wzdłuż okapu zatrzymują warstwę przed zsunięciem.

Maty antyerozyjne pełnią rolę dodatkowej bariery między substratem a warstwą drenażową. Wykonane z włókien kokosowych, jutowych albo syntetycznych tworzą przestrzenną siatkę, która spowalnia spływ wody i jednocześnie zatrzymuje drobne frakcje podłoża. Na spadkach od dziesięciu do dwudziestu stopni wystarcza mata o gramaturze sześciuset gramów na metr kwadratowy. Powyżej dwudziestu stopni konieczne są maty dziewięćset gramowe albo podwójna warstwa.

Siatki stabilizujące wykonane z tworzywa sztucznego lub stali nierdzewnej rozkłada się bezpośrednio na warstwie drenażowej, a następnie przysypuje substratem. Siatka przejmuje naprężenia ścinające i rozkłada je równomiernie na całą powierzchnię dachu. W projektach o nachyleniu powyżej dwudziestu pięciu stopni stosuje się siatki o oczkach nie większych niż trzydzieści milimetrów, mocowane do konstrukcji za pomocą kotew.

Systemy drenażowe na stromych dachach zielonych wymagają zupełnie innej geometrii. Standardowe płyty drenażowe z polietylenu ustępuje miejsca geokompozytom o podwyższonej wytrzymałości na ścinanie. Warstwa żwirowa o frakcji szesnaście do trzydzieści dwa milimetry, ułożona wzdłuż okapu na szerokości od czterdziestu do sześćdziesięciu centymetrów, pełni podwójną funkcję: drenażową i balastową. Jej ciężar własny, sięgający stu siedemdziesięciu kilogramów na metr kwadratowy, skutecznie przeciwdziała sile ścinającej.

Najczęstsze błędy wykonawcze przy projektowaniu spadku

Pierwszy i najczęstszy błąd to rezygnacja ze spadku ze względu na koszty. Wykonawca, który nie uwzględni nachylenia w projekcie, zaoszczędzi może piętnaście do dwudziestu złotych na metrze kwadratowym, ale właściciel budynku zapłaci za to wielokrotnie w ciągu następnej dekady. Prawidłowe ukształtowanie spadku wymaga precyzyjnego ustawienia klinów styropianowych albo zastosowania warstwy spadkowej z pianki poliuretanowej, której koszt sięga od dwudziestu pięciu do czterdziestu złotych za metr kwadratowy.

Zły kierunek spadku to kolejna klasyczna pomyłka. Spadek powinien zawsze prowadzić wodę do wpustów dachowych, a nie do ścian attykowych. Woda zbierająca się przy attyce prędzej czy później znajdzie drogę pod hydroizolację i spowoduje zawilgocenie muru. Rozwiązaniem jest zaprojektowanie spadku dwukierunkowego z wpustami rozmieszczonymi co sześćdziesiąt do osiemdziesiąt centymetrów od attyki.

Brak dylatacji w warstwie spadkowej prowadzi do pękania i powstawania progów, w których zaczyna zalegać woda. Dylatacje powinny przebiegać w rozstawie nie większym niż sześć metrów w jednym kierunku. Szczeliny wypełnia się elastycznymi taśmami, które kompensują ruchy termiczne konstrukcji. Pominięcie tego elementu to w istocie zaproszenie do przecieków w trzecim sezonie eksploatacji.

Sprawdzona checklista odbioru dachu zielonego obejmuje dziesięć punktów kontrolnych: pomiar rzeczywistego spadku niwelatorem, weryfikację kierunku spływu wody, lokalizację wpustów, sprawdzenie szczelności hydroizolacji, kontrolę grubości substratu, weryfikację nachylenia kratki antyerozyjnej, oględziny dylatacji, pomiar odległości od attyki, kontrolę mocowania krawężników oraz próbę wodną.

Próba wodna przed zasypaniem substratu to absolutne minimum, którego nie wolno pominąć. Polega na zalaniu dachu warstwą wody o grubości pięciu centymetrów na dwadzieścia cztery godziny i obserwacji, czy hydroizolacja wytrzymuje ciśnienie hydrostatyczne. Każdy przeciek ujawnia się właśnie wtedy, a nie po zasypaniu substratem, kiedy naprawa wymaga rozbiórki całej konstrukcji.

Normy, przepisy i kalkulator spadku krok po kroku

Norma PN-EN 13956 reguluje wymagania dotyczące hydroizolacji dachowej, w tym minimalne spadki dla dachów płaskich. Dokument precyzuje, że spadek powinien wynosić co najmniej 1,5 procent dla dachów bez obciążenia użytkowego i co najmniej dwa procent dla dachów z warstwą wegetacyjną. Wartość ta wynika z konieczności zapewnienia skutecznego odprowadzenia wody i ochrony przed stagnacją.

Wytyczne FLL (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau) są uznawane za najbardziej szczegółowy standard europejski dla dachów zielonych. Definiują one nie tylko minimalne spadki, ale również wymagania dotyczące warstwy drenażowej, nośności podłoża, doboru roślin i konserwacji. W polskiej praktyce projektowej wytyczne FLL są powszechnie stosowane jako uzupełnienie norm krajowych.

Producenci hydroizolacji, tacy jak dostawcy membran EPDM i PVC, formułują własne wymagania dotyczące minimalnego spadku, które niekiedy różnią się od norm ogólnych. Membrany bitumiczne zazwyczaj wymagają spadku minimum 1,5 procent, podczas gdy membrany PVC tolerują spadki od jednego procenta przy zastosowaniu dodatkowych zabezpieczeń. Przed rozpoczęciem projektowania warto zweryfikować kartę techniczną konkretnego produktu.

Jak zmierzyć spadek dachu zielonego? Najprostszą metodą jest użycie niwelatora optycznego albo laserowego. Należy wyznaczyć punkty pomiarowe w rozstawie co dwa metry wzdłuż spadku i zmierzyć różnicę wysokości. Wzór na spadek wyrażony w procentach to: H = L × p, gdzie H to różnica wysokości w metrach, L to długość odcinka w metrach, a p to spadek w ułamku dziesiętnym. Dla spadku dwóch procent na odcinku dziesięciu metrów różnica wysokości wyniesie dwadzieścia centymetrów.

Jak zaprojektować spadek przy dachu o zerowym nachyleniu? Rozwiązaniem jest warstwa spadkowa wykonana ze styropianu spadkowego albo pianki poliuretanowej. Elementy styropianowe o klinowym przekroju układa się bezpośrednio na hydroizolacji, a ich łączna grubość w najcieńszym miejscu nie powinna być mniejsza niż cztery centymetry. Koszt takiej warstwy wynosi od dwudziestu pięciu do pięćdziesięciu złotych za metr kwadratowy, ale pozwala uratować projekt, który bez niej nie spełniałby wymagań norm.

Kiedy nie stosować dachu zielonego? Konstrukcja o spadku poniżej jednego procenta, stropie o nośności mniejszej niż sto kilogramów na metr kwadratowy albo braku dostępu do wody do nawadniania dyskwalifikuje zielony dach jako rozwiązanie. W takich przypadkach warto rozważyć dach z płyt żwirowych, dach balastowy albo tradycyjny dach odwrócony z posypką.

Pamiętaj, że spadek dachu zielonego to nie tylko kwestia odwodnienia, ale również stabilności substratu, zdolności retencyjnej i ochrony przed erozją. Każdy stopień nachylenia wpływa na wszystkie te parametry jednocześnie.

Źródła danych i przepisy: PN-EN 13956:2012 Elastyczne wyroby wodochronne. Wyroby z tworzyw sztucznych i kauczuku do izolacji wodochronnej dachów. Definicje i właściwości; Wytyczne FLL Guidelines for the Planning, Construction and Maintenance of Green Roofs (niemieckie normy branżowe); PN-EN 1991-1-3 Eurokod 1. Oddziaływania na konstrukcje. Obciążenia śniegiem (mapa stref obciążenia śniegiem w Polsce); Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2022 poz. 1225). Dodatkowe informacje o wymaganiach dla dachów zielonych dostępne są w materiałach publikowanych przez Instytut Techniki Budowlanej (itb.pl) oraz w bazie norm Polskiego Komitetu Normalizacyjnego (pkn.pl).
