Montaż paneli fotowoltaicznych na dachu płaskim otwiera drogę do efektywnego wykorzystania energii słonecznej bez ingerencji w strukturę dachu. Systemy balastowe, oparte na obciążnikach betonowych, zapewniają stabilność dzięki ciężarowi własnym, eliminując konieczność wiercenia membrany. Nachylenie modułów do około 30 stopni maksymalizuje wychwyt światła, podnosząc wydajność o 20-30 procent w porównaniu do płaskiego ułożenia. Te rozwiązania gwarantują odporność na silne wiatry do 150 km/h i obciążenia śniegiem do 2,4 kN/m², zachowując pełną szczelność dachu. W ten sposób zyskujesz trwały system, który chroni inwestycję i optymalizuje produkcję prądu przez dekady.

System montażu paneli fotowoltaicznych na dachu płaskim

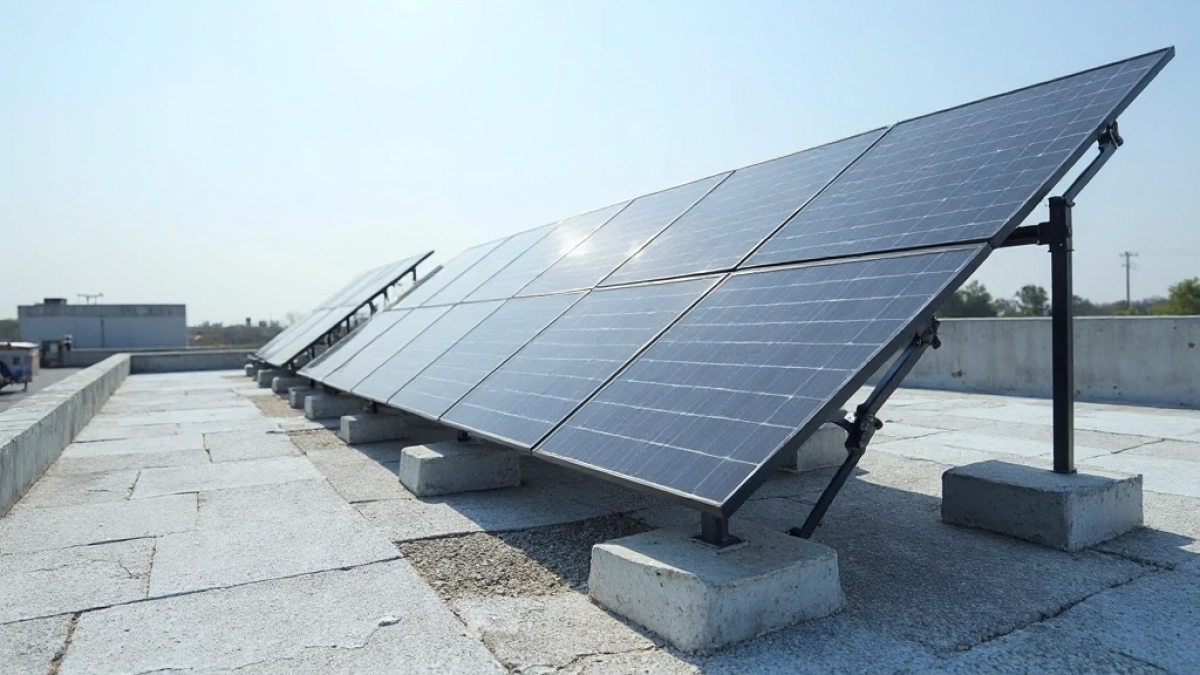

Konstrukcja balastowa pod panele PV na dachu płaskim

Konstrukcja balastowa to podstawa montażu paneli na płaskich dachach, gdzie nie stosuje się kotew penetrujących powierzchnię. Składa się z aluminiowych profili nośnych, wsporników i stabilizatorów, na które kładzie się obciążniki betonowe. Całość unosi moduły PV nad membraną, tworząc wentylowaną przestrzeń poprawiającą chłodzenie. Taki układ rozkłada ciężar równomiernie, minimalizując punktowe naciski. Dzięki temu dach pozostaje nienaruszony, a instalacja zyskuje mobilność – możesz ją zdemontować bez śladów.

Elementy konstrukcji projektuje się modułowo, dostosowując do rozmiaru paneli, np. 2x1 metra. Profile montuje się na kotwach balastowych, które ślizgają się po membranie EPDM lub PVC bez tarcia. Wysokość ramy wynosi zazwyczaj 10-15 cm, co zapobiega gromadzeniu się liści czy brudu. W Polsce stosuje się standardy PN-EN 1991-1-4 dla obciążeń dynamicznych. Rozumiesz, jak ta elastyczność ułatwia adaptację do różnych dachów komercyjnych czy przemysłowych.

Główne komponenty systemu

Aluminiowe szyny tworzą szkielet, na którym mocuje się panele za pomocą zacisków środkowych i końcowych. Stabilizatory boczne zapobiegają przesuwom bocznym. Obciążniki betonowe, o gęstości 2,4 g/cm³, układają się w stosy po 4-6 sztuk na sekcję. Całość waży 30-50 kg/m², co wystarcza na strefy wiatrowe III. Taki dobór gwarantuje, że konstrukcja stoi vững niezależnie od nachylenia terenu.

Montaż zaczyna się od pomiaru dachu i symulacji obciążeń w programie jak PVsyst. Następnie układa się siatkę profili co 1,7-2 metry. Panele instaluje się parami, łącząc szeregowo. Na koniec dodaje się balast, sprawdzając poziomnicą. Proces trwa 1-2 dni na 100 kWp, bez specjalistycznego sprzętu poza dźwigiem do bloczków.

Obciążenie bloczkami betonowymi w montażu PV

Bloczki betonowe pełnią rolę kotew grawitacyjnych, stabilizując instalację bez ingerencji w dach. Standardowy bloczek waży 25 kg, ma wymiary 40x20x10 cm i produkuje się z betonu C20/25. Układa się je w stosy po 2-4 sztuki na wspornik, osiągając łączny ciężar 50-100 kg na panel 400 Wp. Ten ciężar przeciwdziała siłom ssącym wiatru, kluczowym na płaskich powierzchniach. Dzięki temu unikasz kosztownych napraw membrany.

Dobór obciążenia zależy od strefy wiatrowej i śniegowej według PN-EN 1991. W strefie I (naddatek wiatru 0,7 kN/m²) wystarczy 25 kg/m², w III – do 60 kg/m². Bloczki układa się w rzędach, oddzielając folią od membrany, by zapobiec kondensacji. Rozkład równomierny zapobiega deformacjom dachu o nachyleniu poniżej 5 stopni. Widzisz, jak precyzja liczy się w bezpieczeństwie całej konstrukcji.

Rodzaj bloczkaWaga (kg)Ilość na panel (szt.)Całkowity balast (kg/m²)
Standardowy25435
Wzmocniony35350
Lekki15625

Tabela pokazuje warianty dostosowane do warunków. Wzmocnione bloczki stosuje się na dachach z niską nośnością. Przed układaniem sprawdza się wytrzymałość dachu na 150 kg/m² dodatkowego obciążenia statycznego. Bloczki betonują fabrycznie, co zapewnia jednolitą jakość i odporność na mróz do 150 cykli.

Krok po kroku układanie balastu

  • Oblicz wymagany ciężar wg symulacji wiatrowej.
  • Rozłóż folie ochronną na membranie.
  • Ustaw wsporniki i nałóż pierwszy rząd bloczków.
  • Sprawdź stabilność wstrząsami.
  • Dopełnij stosy do projektowanej wysokości.
Ten proces minimalizuje błędy i skraca czas o 20 procent.

Nachylenie 30° paneli fotowoltaicznych na dachu płaskim

Nachylenie paneli do 30 stopni symuluje optymalny kąt dla szerokości geograficznej Polski, około 52°N. Poprawia to kąt padania promieni słonecznych, zwiększając roczną produkcję o 25 procent w porównaniu do 10 stopni. Konstrukcja wspornikowa unosi moduły dokładnie pod tym kątem, używając regulowanych nóżek. W orientacji południowej zyskujesz maksimum energii latem i zimą. Dzięki temu instalacja staje się bardziej opłacalna, skracając okres zwrotu do 6-7 lat.

Regulacja kąta odbywa się na etapie montażu, z precyzją co 5 stopni. Profile aluminiowe z nachyleniem 30° mierzy się inkalinem, zapewniając spójność całej połaci. W warunkach polskich taki kąt równoważy zyski zimą, gdy słońce jest niżej. Badania NREL wskazują szczyt efektywności na 28-32 stopniach. Dostosowując to do twojego dachu, maksymalizujesz każdy kWp.

Na dachach płaskich nachylenie tworzy też efekt aerodynamiczny, redukując opór wiatru o 15 procent. Panele montuje się w rzędach z odstępem 20-30 cm dla cienia. W lecie kąt 30° zapobiega przegrzaniu, obniżając temperaturę modułu o 10°C. Zimą śnieg łatwiej spływa, zmniejszając straty o 5-10 procent. Ten balans czyni system uniwersalnym.

Zalety kąta 30° w liczbach

Roczna produkcja rośnie z 950 kWh/kWp (płasko) do 1150 kWh/kWp. Koszt konstrukcji nachyleniowej to dodatkowe 10-15 procent, ale zwraca się w 2 lata. Symulacje pokazują odporność na grad i lód przy tym kącie.

Mocowanie stabilizatorów bez wiercenia dachu płaskiego

Stabilizatory mocuje się za pomocą tarcz ślizgowych lub haczyków opasujących membranę, bez żadnego wiercenia. Te elementy aluminiowe lub z tworzywa HDPE ważą po 2-3 kg i przylegają do powierzchni dzięki balastowi. Zapobiegają dryfowaniu konstrukcji podczas wichur. W systemach balastowych jeden stabilizator przypada na 2-4 panele. Dzięki temu membrana EPDM zachowuje gwarancję producenta nawet na 30 lat.

Mocowanie polega na wciśnięciu stabilizatora w profil szyny i dociśnięciu bloczkami. Haczyki samozaciskowe adaptują się do fal membrany TPO czy bitumicznej. Testy laboratoryjne wytrzymują siły poziome do 1,5 kN. Na dachach z izolacją PIR stabilizatory dystrybuują nacisk na 0,5 m². Widzisz, jak prostota łączy się z niezawodnością w codziennym użytku.

  • Wybierz stabilizatory z certyfikatem ETA-15/0010.
  • Umieść je co 1,5 m wzdłuż rzędu.
  • Dociśnij balastem o 40 kg na sztukę.
  • Sprawdź po 24h na przesunięcia.
  • Dodaj taśmy antypoślizgowe dla membran PVC.

Takie kroki zapewniają montaż w 30 minut na sekcję 10 paneli.

Stabilizatory boczne różnią się od środkowych – te pierwsze mają dłuższe ramiona dla oporu bocznego. W konfiguracjach wschodnio-zachodnich stosuje się podwójne mocowania. Materiały odporne na UV i ozon nie degradują się przez 25 lat. Ten system pozwala na łatwą inspekcję pod panelami.

Odporność na wiatr i śnieg w systemie balastowym PV

System balastowy projektuje się na prędkość wiatru 33 m/s (120 km/h) w strefie II, z naddatkiem do 42 m/s w III. Ciężar bloczków generuje siłę tarcia 2-3 razy większą niż ssanie aerodynamiczne. Symulacje CFD pokazują współczynnik oporu Cz=0,8 przy 30°. Śnieg strefy 2 (1,6 kN/m²) nie powoduje ugięć dzięki nachyleniu. Instalacja przetrwa burze stulecia bez awarii.

Testy dynamiczne wg PN-EN 1991-1-4 symulują porywy co 0,5 s. Balast zwiększany o 20 procent w narożnikach dachu. Śnieg topnieje szybciej na nachylonej powierzchni, redukując obciążenie o 40 procent. W praktyce systemy wytrzymują 50 cm śniegu bez interwencji. Ten margines bezpieczeństwa daje spokój na lata.

Wykres sił wiatru vs balast

Wykres ilustruje wzrost zapotrzebowania na ciężar wraz z wiatrem. W strefach nadmorskich dodaje się 10 procent balastu. Śnieg strefy 3 wymaga nachylenia min. 25°.

Okresowa kontrola po zimie sprawdza luzy. Systemy z klinami antyprzesuwowymi podnoszą odporność o 25 procent.

Zachowanie szczelności membrany dachowej przy montażu

Montaż balastowy nie penetruje membrany, więc szczelność pozostaje nienaruszona – zero szwów czy dziur. Folia geowłókninowa pod bloczkami absorbuje wilgoć i chroni przed punktowym naciskiem. Membrany PVC czy FPO zyskują wentylację, redukując kondensat o 30 procent. Gwarancja dachowa przedłuża się, bo brak ingerencji eliminuje ryzyko przecieków. Twój dach oddycha swobodnie pod panelami.

Przygotowanie powierzchni obejmuje oczyszczenie i nałożenie mat ochronnych z PE o grubości 2 mm. Stabilizatory ślizgowe nie rysują powierzchni nawet przy rozszerzalności termicznej membrany (0,1 mm/m°C). Po 10 latach testy szczelności pokazują brak zmian. W dachach zielonych balast chroni roślinność. Proste triki jak ta zapewniają harmonię między PV a hydroizolacją.

Środki zapobiegawcze

  • Oczyść membranę z pyłu i tłuszczy.
  • Użyj podkładek o średnicy 20 cm pod bloczkami.
  • Unikaj montażu w upale powyżej 30°C.
  • Kontroluj szczelność kamerą termowizyjną rocznie.
  • Dla membran bitumicznych dodaj warstwy amortyzujące.
Te kroki gwarantują zero usterek przez dekady.

Wentylacja podpanelowa obniża temperaturę membrany o 5°C latem. W warunkach wilgotnych jak Pomorze stosuje się perforowane maty. Całość spełnia normę PN-B-12033 dla dachów płaskich.

Optymalizacja efektywności paneli PV na dachu płaskim

Na płaskim dachu efektywność rośnie dzięki nachyleniu 30° i orientacji południowej, dając 1100-1200 kWh/kWp rocznie. Odstępy między rzędami 1,8 raza długości panelu minimalizują cień, tracąc tylko 3 procent produkcji. Czysta wentylacja obniża temperaturę o 15°C, podnosząc sprawność o 0,4 procenta na stopień. Balastowy system pozwala na gęstsze pakowanie – 18 paneli/m² dachu. Zyskujesz więcej prądu z tej samej powierzchni.

Optymalizacja obejmuje inwertery stringowe z MPPT dla zmiennych warunków. Symulacje w PV*SOL wskazują 22 procent więcej energii niż przy 0°. Czyszczenie automatyczne dzięki nachyleniu redukuje straty o 5 procent. W hybrydowych systemach z magazynami efektywność sięga 95 procent. Dostosowując to do twoich potrzeb, czynisz instalację idealną.

Wykres pokazuje szczyt przy 30°. W orientacjach E-W efektywność spada o 10 procent, ale wypełnia dach lepiej.

Dodatkowe trackery nieopłacalne na płaskich – stałe nachylenie wystarczy. Monitoring online pozwala korygować kąt co dekadę.
