Stelaż do paneli fotowoltaicznych na dachu płaskim – co wybrać w 2026?

Masz przed sobą dach o spadku zaledwie trzech do siedmiu stopni, wiatr hula bez przeszkód, a każdy zimowy tydzień dokłada kolejne centymetry śniegu. To właśnie dlatego stelaż do paneli fotowoltaicznych na dachu płaskim nie może być przypadkową konstrukcją ze skręcanych profili, lecz przemyślanym systemem, który przenosi obciążenia, respektuje fizykę budynku i realnie zwiększa uzysk. �le dobrany montaż potrafi zjeść kilka procent rocznej produkcji, zablokować gwarancję pokrycia albo skończyć się wgnieceniem w membranie przy pierwszym podmuchu. Dobrze zaprojektowany system daje natomiast spokój na dwadzieścia kilka lat pracy instalacji, niezależnie od strefy wiatrowej i obciążenia śniegiem. Poniżej znajdziesz konkretne liczby, normy i mechanizmy, które pozwalają podjąć świadomą decyzję inwestorską.

• Konstrukcja balastowa, zgrzewana i przykręcana wady i koszty
• Kąt nachylenia paneli na dachu płaskim a roczny uzysk energii
• Nośność dachu płaskiego pod fotowoltaikę jak sprawdzić przed montażem?
• Dobór stelażu do pokrycia dachowego
• Certyfikaty, materiały i gwarancja na co patrzeć
• Błędy montażowe, które kosztują najwięcej
• Przegląd i konserwacja co dwanaście miesięcy
• Checklista przed podpisaniem umowy
• Jak podjąć decyzję

Konstrukcja balastowa, zgrzewana i przykręcana wady i koszty

Na płaskim dachu spotkasz trzy podstawowe filary montażowe, z których każdy rozwiązuje inny problem inżynieryjny. Zanim wybierzesz ten najtańszy, sprawdź, co dokładnie kupujesz i za co płacisz.

System zgrzewany (FR-W) łączy stelaż z pokryciem bitumicznym za pomocą palnika lub zgrzewarki. Nie wymaga żadnego balastu ani wiercenia, a jednocześnie przenosi siły ssące wiatru wprost na membranę poprzez wzmocnioną stopę. To rozwiązanie dla dachów z papą, gdzie inwestor nie zgadza się na perforację, a jednocześnie chce uzyskać najniższy profil instalacji. Montaż wymaga jednak ekipy z uprawnieniami dekarskimi, bo każdy mankiet musi być wykonany w temperaturze i w warunkach zgodnych z instrukcją producenta membrany.

System balastowy (FR-B) opiera się na ciężarze własnym najczęściej bloczkach betonowych lub kratkach wypełnionych grysem. Konstrukcja nie dotyka pokrycia w newralgicznych punktach, a jedynie przez matę ochronną z EPDM. Dzięki temu można ją zdemontować i przenieść na inny dach, co ma znaczenie przy dzierżawionych halach albo obiektach objętych gwarancją pokrycia. Ceną za tę bezinwazyjność jest dodatkowe obciążenie rzędu 60 do 120 kg na metr kwadratowy powierzchni modułów.

System przykręcany (FR-S) korzysta z wkrętów dwugwintowych lub kotew wklejanych w strop, co daje najniższe obciążenie grawitacyjne i najniższy koszt materiałowy. Warunkiem jest tu zgoda właściciela dachu na perforację oraz brak ryzyka naruszenia szczelności. Na blachach trapezowych stosuje się mocowania do konstrukcji nośnej z pominięciem poszycia, ale membrana wymaga wtedy starannego mankietowania wokół każdego trzpienia.

Porównanie trzech systemów w praktyce inwestora

Kiedy nie warto sięgać po dane rozwiązanie? Zgrzewanie odpada, gdy pokrycie stanowi folia PVC lub EPDM nieprzystosowana termicznie do palnika. Balast wykluczają stropy o nośności poniżej 150 kg/m² oraz dachy odwrócone z warstwą żwirową, gdzie każdy bloczek musiałby być kotwiony. Przykręcanie nie przejdzie z kolei na dachach objętych gwarancją producenta membrany, który zabrania perforacji.

Kąt nachylenia paneli na dachu płaskim a roczny uzysk energii

Płaski dach nie oznacza płaskiego panelu. Moduły montuje się pod kątem od dziesięciu do piętnastu stopni w układzie południowym, co odpowiada najlepszemu stosunkowi uzysku do obciążenia wiatrem. Spadek o pięć stopni względem optimum zabiera średnio trzy procent rocznej produkcji, ale zwiększa prędkość oczyszczania modułów z kurzu i śniegu.

Optymalnie dobrany kąt wynika z kompromisu między fizyką a ekonomiką. Nachylenie trzydziestostopniowe daje najwyższy uzysk na metr kwadratowy, lecz wymusza rozstawy rzędów większe o ponad metr i podnosi koszt stelażu o kilkanaście procent. Na dachach o ograniczonej powierzchni lepiej utrzymać niższy kąt i upakować więcej modułów w układzie wschód-zachód, gdzie straty wynikające z niższego nasłonecznienia porannego równoważą się większą gęstością zabudowy.

Uzysk S vs EW w liczbach

Warto pamiętać o jednym mechanizmie: panel ustawiony pod kątem piętnastu stopni czyści się samoistnie przy spadku deszczu ze ślizgiem wody po powierzchni. To obniża koszty serwisu i utrzymuje sprawność bliską katalogowej przez cały okres eksploatacji. Przy kącie pięciu stopni i braku samooczyszczania konieczne jest mycie dwa razy w sezonie, inaczej uzysk spada o pięć do siedmiu procent w ciągu roku.

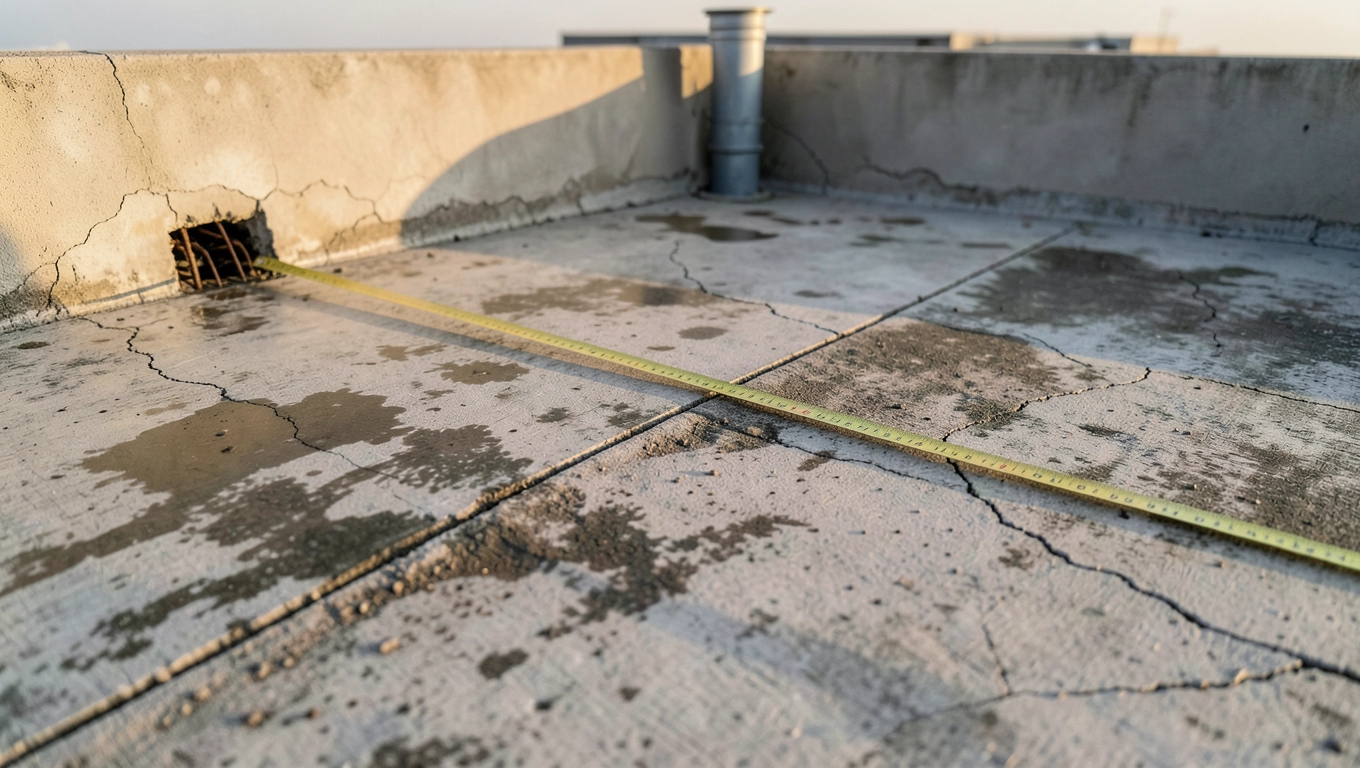

Nośność dachu płaskiego pod fotowoltaikę jak sprawdzić przed montażem?

Nośność to pierwszy parametr, który inwestor powinien znać jeszcze przed rozmową z dostawcą stelażu. Zbyt lekkie stropy żelbetowe przyjmują obciążenie użytkowe rzędu 150-200 kg/m², a to oznacza, że każdy kilowat instalacji z bloczkami balastowymi trzeba liczyć niemal co do kilograma.

Sprawdzenie nośności zaczyna się od dokumentacji budynku karty technicznej stropu albo projektu wykonawczego. Drugim krokiem jest oględziny stanu pokrycia i warstw termoizolacji, bo każdy dodatkowy centymetr XPS lub wełny zmniejsza dopuszczalne obciążenie użytkowe. Trzecim krokiem są obliczenia statyczne, które dla instalacji większych niż 6,5 kW wymagają uprawnionego konstruktora.

Sygnały ostrzegawcze kiedy montaż odpada

• Strop zaprojektowany pod obciążenie poniżej 100 kg/m² i brak dokumentacji wzmocnienia.
• Widoczne ugięcia lub zarysowania na stropie nawet lokalne świadczące o przeciążeniu.
• Dach z pokryciem azbestowym lub eternitowym, którego nie wolno perforować ani dodatkowo obciążać.
• Strefa wiatrowa III i wyższa bez możliwości kotwienia, bo sam balast nie utrzyma modułów przy podmuchach przekraczających 28 m/s.
• Gwarancja pokrycia dachowego zabraniająca ingerencji mechanicznej lub termicznej.

Normy, które warto znać przed podpisaniem umowy, to przede wszystkim PN-EN 1991-1-3 (obciążenie śniegiem) oraz PN-EN 1991-1-4 (obciążenie wiatrem). Do tego dochodzi IEC 61215, określająca warunki badań modułów, oraz PN-EN 1090 dotycząca wykonania konstrukcji stalowych. Bez tych odniesień nie sposób ocenić, czy dostawca stelażu faktycznie policzył siłę ssącą na narożnik pola modułów.

Dobór stelażu do pokrycia dachowego

Każde pokrycie rządzi się swoimi prawami i wymusza inny typ mocowania. Poniżej najważniejsze wskazówki oparte na fizyce materiału, nie na marketingowych hasłach.

Papa i membrany bitumiczne znoszą zgrzewanie, dlatego FR-W daje tu najwyższą szczelność połączenia. Folie PVC i EPDM nie tolerują palnika, więc jedynym bezpiecznym wyborem pozostaje system balastowy z matą ochronną lub kotwienie mechaniczne z mankietem EPDM wokół każdego trzpienia.

Blacha trapezowa to klasyczny przypadek dla FR-S. Mocowanie przechodzi przez blachę do profilu nośnego poniżej, a membrana na blasze jest tu raczej powłoką antykorozyjną niż szczelną warstwą. Żywica poliuretanowa na blasze działa jak dodatkowe zabezpieczenie, ale nie zwalnia z obowiązku użycia podkładek EPDM pod każdym mocowaniem.

Przy wyborze systemu projektowego (PS) warto pamiętać, że realizacja indywidualnego stelażu trwa zwykle trzy do czterech tygodni. W tym czasie ekipa montażowa musi dysponować rysunkami warsztatowymi, specyfikacją materiałową i obliczeniami wiatrowymi potwierdzonymi przez konstruktora.

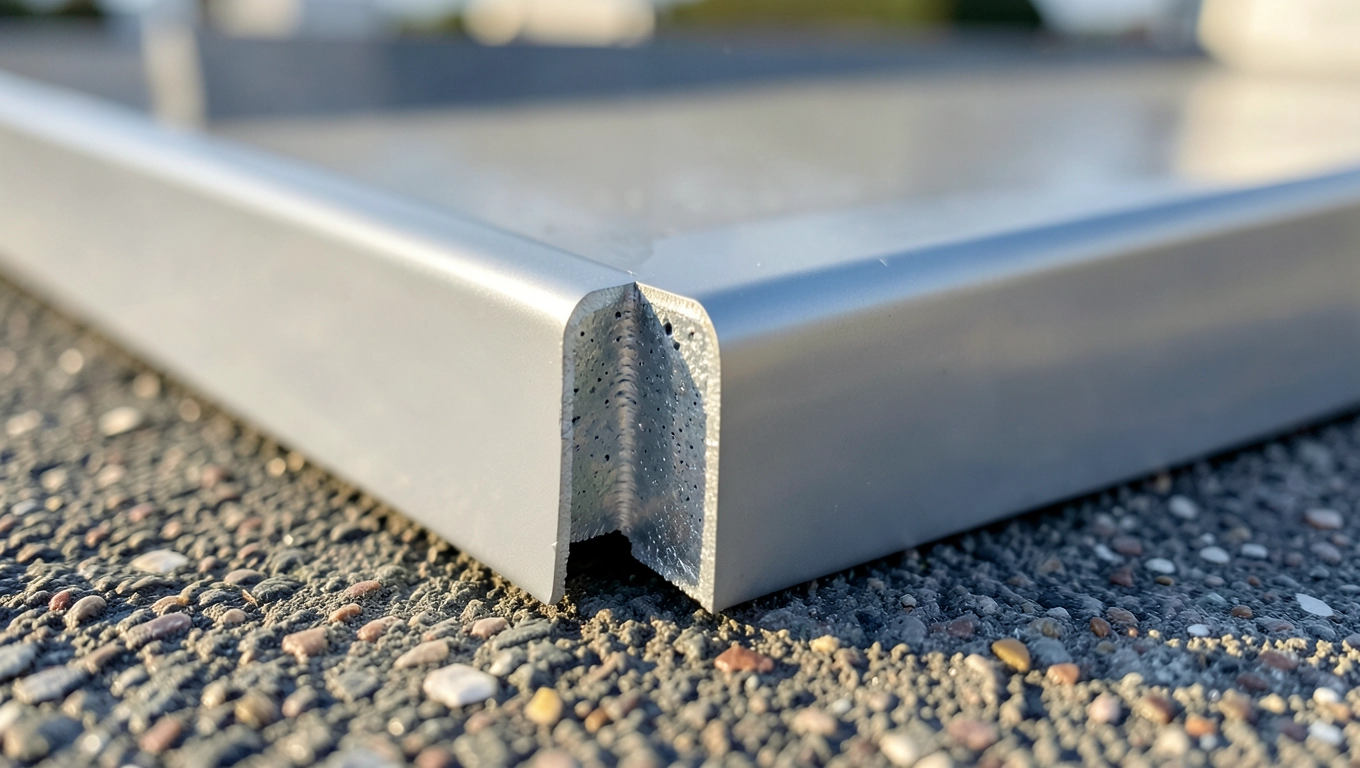

Certyfikaty, materiały i gwarancja na co patrzeć

Stelaż musi być wykonany ze stali pokrytej powłoką antykorozyjną klasy C3 lub wyższej, najlepiej Magnelis® lub aluminium. Powłoka cynkowa tradycyjna traci na dachu płaskim od pięciu do dziesięciu mikronów rocznie i po piętnastu latach wymaga wymiany. Aluminium i Magnelis® pracują inaczej: warstwa ochronna jest tu częścią struktury metalu i nie pęka pod wpływem UV ani cykli termicznych.

Certyfikaty TÜV Rheinland lub TÜV SUD potwierdzają, że stelaż przeszedł badania wytrzymałościowe w tunelu aerodynamicznym. To istotne, bo na dachu płaskim panele tworzą płaską ścianę nośną dla wiatru, a nie opływową barierę jak na połaci skośnej. Bez tych badań każdy rzut wiatru powyżej dwudziestu metrów na sekundę staje się ruletką.

Gwarancja producenta stelażu powinna wynosić co najmniej dwanaście lat, a na powłokę antykorozyjną dwadzieścia pięć. W praktyce różnica między piętnastoletnią a dwudziestopięcioletnią gwarancją to kilkaset złotych na kilowat instalacji, ale trwałość elementów nośnych wpływa bezpośrednio na żywotność całego systemu.

Błędy montażowe, które kosztują najwięcej

Najczęstszy błąd to zbyt mały rozstaw rzędów przy układzie południowym. Panele rzucają na siebie cień już przy kącie dziesięciu stopni, więc zbyt ciasne ustawienie obniża uzysk dolnego rzędu o piętnaście procent. Drugi błąd to brak maty ochronnej pod stelażem balastowym, co prowadzi do odcisków i mikroperforacji membrany po kilku sezonach.

Trzeci błąd, który regularnie się powtarza, to pomijanie stref narożnych i krawędziowych dachu. To właśnie tam siły ssące wiatru są największe, więc standardowy rozstaw mocowań nie wystarcza. Czwarty to rezygnacja z obliczeń wiatrowych dla większych instalacji, kiedy ekipa zakłada, że balast rozwiąże wszystko. Piąty brak zapasu kablowego przy prowadzeniu stringów przez stelaż, co skutkuje ostrymi zagięciami i przegrzewaniem złączy.

Przegląd i konserwacja co dwanaście miesięcy

Przegląd coroczny powinien obejmować kontrolę pozycji modułów, moment dokręcenia śrub, stan maty ochronnej i czystość odwodnienia. Nawet niewielkie przemieszczenie stelażu o dwa centymetry zaburza geometrię całego pola i prowadzi do nierównomiernego obciążenia wiatrem. Dlatego właśnie producenci zalecają kontrolę po każdej zimie, zwłaszcza w strefach śniegowych II i wyższych.

Czyszczenie modułów najlepiej wykonywać wodą demineralizowaną, bez detergentów, by nie zostawiać osadów, które pod wpływem UV tworzą trwałe plamy. Na dachach płaskich z kątem nachylenia poniżej dziesięciu stopni mycie dwa razy w roku utrzymuje sprawność bliską katalogowej.

Checklista przed podpisaniem umowy

• Nośność stropu potwierdzona obliczeniami konstruktora.
• Strefa wiatrowa i śniegowa zgodna z PN-EN 1991-1-3 i 1991-1-4.
• Typ pokrycia i zgoda producenta na wybrany system mocowania.
• Certyfikat TÜV na stelaż oraz badania modułów wg IEC 61215.
• Obliczenia uzysku z uwzględnieniem kąta nachylenia i rozstawu rzędów.
• Gwarancja na stelaż minimum 12 lat, na powłokę 25 lat.
• Plan przeglądów i serwisu w okresie eksploatacji.

Jak podjąć decyzję

Wybór stelażu zaczyna się od dwóch pytań: ile kilogramów może przyjąć dach i jakie pokrycie toleruje ingerencję mechaniczną. Odpowiedzi wyznaczają pole wyboru między systemem zgrzewanym, balastowym i przykręcanym. Kolejny krok to dobranie kąta nachylenia i układu modułów do profilu zużycia energii produkcja szczytowa w południe lub równomierna w ciągu dnia. Dopiero na tej bazie warto porównywać ceny, certyfikaty i warunki gwarancji.

Dobór konstrukcji fotowoltaicznej na dach płaski to nie wybór produktu z katalogu, lecz inżynieryjna decyzja oparta na danych o budynku, klimacie i pokryciu. Im precyzyjniej zostaną podane te informacje na etapie projektowania, tym krótszy i tańszy będzie montaż oraz tym dłużej instalacja będzie pracować bezawaryjnie. Warto więc przed rozmową z dostawcą przygotować dokumentację stropu, mapę stref wiatrowych i preferowany układ modułów to pozwala uniknąć kosztownych zmian w trakcie prac.

Jeżeli planujesz inwestycję na konkretnym dachu, przygotuj dane o nośności stropu, typie pokrycia oraz wymiarach połaci. Na tej podstawie dobór systemu, obliczenia balastu i projekt uzysku powstają w ciągu kilku dni roboczych.

Źródła danych i norm: PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (obciążenie wiatrem), IEC 61215 (badania modułów PV), PN-EN 1090 (wykonanie konstrukcji stalowych), Mapa stref wiatrowych i śniegowych Głównego Urzędu Nadzoru Budowlanego, dokumentacja techniczna producentów stelaży oraz materiały badawcze TÜV Rheinland i TÜV SUD dotyczące obciążeń aerodynamicznych instalacji PV.
