Schody ewakuacyjne: normy i wymagania PPOŻ

Każdy, kto choć raz mierzył się z projektem budynku przemysłowego lub modernizacją starego zakładu, wie, że temat schodów ewakuacyjnych potrafi zaskoczyć tam, gdzie najmniej się tego spodziewasz - przepisy są bardziej szczegółowe, niż wynikałoby z ich pierwszego czytania, a konsekwencje pomyłki sięgają daleko poza mandat inspektora. Za zwykłą stalową konstrukcją zewnętrzną kryje się bowiem precyzyjny system wymagań, który nie pozostawia miejsca na improwizację: każdy centymetr szerokości biegu, każdy stopień i każda poręcz muszą odpowiadać konkretnej literze prawa, a nie intuicji projektanta. Kiedy dochodzi do ewakuacji, liczy się każda sekunda - i właśnie wtedy weryfikuje się, czy schody zostały zaprojektowane przez kogoś, kto naprawdę rozumiał stawkę.

• Normy dla schodów ewakuacyjnych
• Wymagania wymiarowe schodów ewakuacyjnych
• Materiały i konstrukcja schodów ewakuacyjnych
• Montaż schodów ewakuacyjnych
• Pytania i odpowiedzi o schodach ewakuacyjnych

Normy dla schodów ewakuacyjnych

Podstawowym aktem prawnym regulującym wymagania wobec schodów ewakuacyjnych w Polsce jest rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2019 r. poz. 1065 z późn. zm.). To właśnie tam znajdziemy paragrafy bezpośrednio mówiące o drogach ewakuacyjnych, szerokości biegów i dopuszczalnych nachyleniach. Rozporządzenie nie działa jednak w próżni - uzupełniają je normy europejskie z serii PN-EN, które precyzują szczegóły techniczne tam, gdzie krajowe przepisy formułują jedynie ogólne ramy. Razem tworzą spójny, choć nietrywialny system wymagań, który projektant musi opanować zanim postawi choćby pierwszy słupek nośny.

Normy PN-EN mają w tym kontekście znaczenie praktyczne, nie tylko formalne. Przykładowo norma dotycząca okuć budowlanych w drogach ewakuacyjnych (PN-EN 1125) określa wymagania dla urządzeń awaryjnego otwierania stosowanych w drzwiach na klatkach schodowych, co bezpośrednio wpływa na to, jak schody współpracują z resztą systemu ochrony przeciwpożarowej. Antypoślizgowość powierzchni stopni reguluje z kolei norma PN-EN ISO 10545, a wytrzymałość konstrukcji stalowych - seria PN-EN 1993. Takie połączenie aktów krajowych i europejskich norm zharmonizowanych oznacza, że projektu nie można oprzeć wyłącznie na rozporządzeniu - bez znajomości norm EN łatwo o lukę, która wyjdzie dopiero przy odbiorze technicznym.

Odrębną kategorię stanowią przepisy dotyczące ochrony przeciwpożarowej - ustawa o ochronie przeciwpożarowej oraz rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków nakładają na właścicieli obiektów obowiązek utrzymania dróg ewakuacyjnych w stanie zapewniającym sprawną i szybką ewakuację. W przypadku schodów ewakuacyjnych oznacza to nie tylko ich prawidłowe wykonanie, ale też regularne przeglądy, brak zastawienia spoczników i natychmiastowe usuwanie uszkodzeń. Inspektor Państwowej Straży Pożarnej może w każdej chwili zakwestionować stan techniczny konstrukcji, nawet jeśli przy odbiorze budynku wszystko było w porządku.

Szczególnie istotne jest rozróżnienie między schody ewakuacyjnymi a schodami technicznymi, choć obie konstrukcje mogą wyglądać niemal identycznie z zewnątrz. Schody techniczne służą codziennej obsłudze urządzeń, maszyn i instalacji - projektuje się je pod kątem wygody regularnego użytkowania, ale wymagania co do ich szerokości, nośności czy antypoślizgowości są łagodniejsze. Schody ewakuacyjne muszą tymczasem pomieścić w krótkim czasie znacznie większą liczbę ludzi poruszających się w warunkach stresu, ograniczonej widoczności i potencjalnego zadymienia. Mieszanie tych dwóch funkcji w jednej konstrukcji to jeden z najczęstszych błędów, który ujawnia się dopiero podczas kontroli lub - w najgorszym scenariuszu - rzeczywistej ewakuacji.

Uwaga: Brak aktualnej dokumentacji technicznej schodów ewakuacyjnych, w tym obliczeń nośności i protokołów z przeglądów, może skutkować nakazem wstrzymania użytkowania całego obiektu - nawet jeśli sama konstrukcja jest sprawna fizycznie. Organy nadzoru budowlanego coraz częściej wymagają kompletnej dokumentacji powykonawczej.

Polskie przepisy wyróżniają kilka kategorii zagrożenia ludzi (ZL I-ZL V) oraz kategorie PM (produkcja i magazynowanie), i dla każdej z nich wymagania dotyczące dróg ewakuacyjnych są inne. Budynek magazynowy o dużej powierzchni strefy pożarowej może wymagać zewnętrznych schodów ewakuacyjnych jako dodatkowej drogi wyjścia, których liczba i rozmieszczenie zależą od gęstości obłożenia i czasu ewakuacji. Każde odstępstwo od tych zasad wymaga uzyskania zgody właściwego organu i przedstawienia analizy alternatywnego rozwiązania technicznego - procedura czasochłonna, a skutek niepewny.

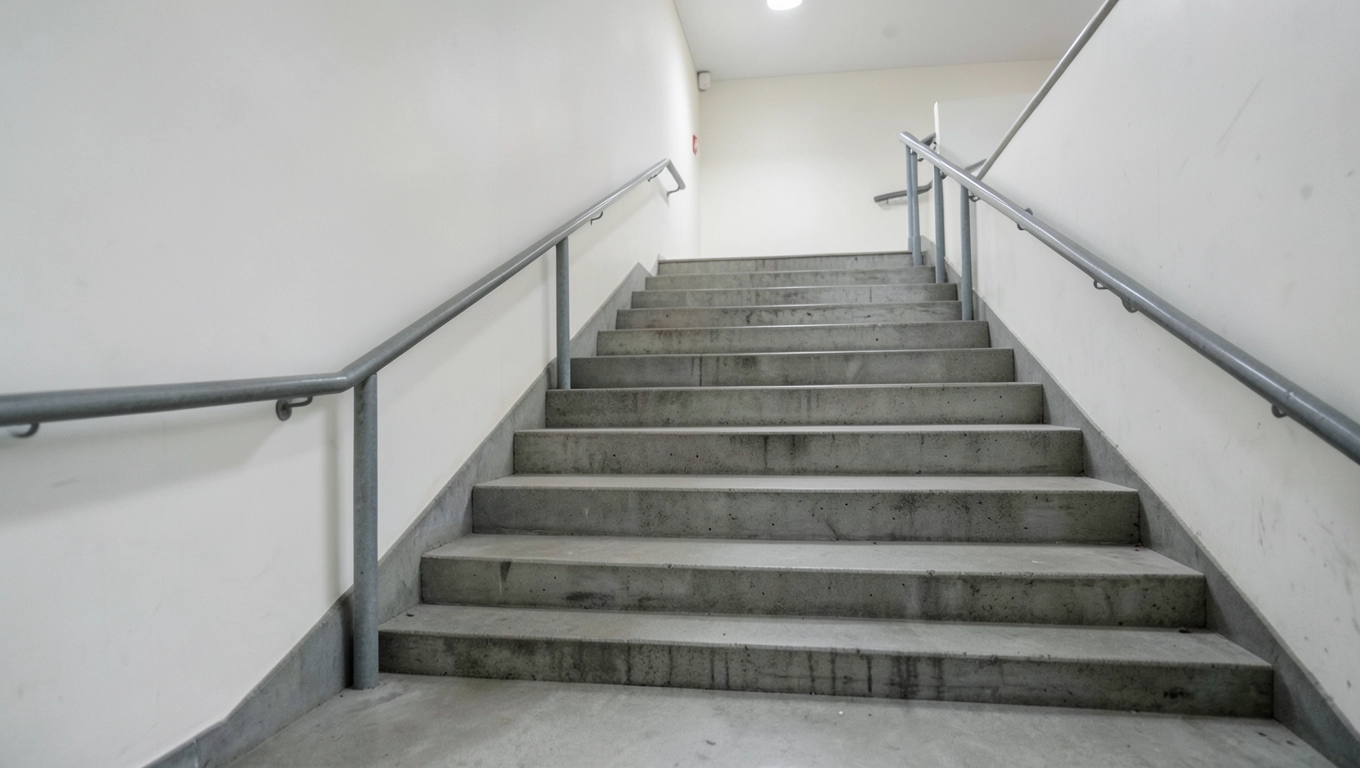

Wymagania wymiarowe schodów ewakuacyjnych

Najbardziej krytycznym wymiarem każdej klatki schodowej przeznaczonej do ewakuacji jest szerokość biegu, która zgodnie z rozporządzeniem o warunkach technicznych nie może być mniejsza niż 1,2 m dla budynków innych niż jednorodzinne. Parametr ten nie jest przypadkowy - wynika z badań ruchu pieszego w warunkach paniki, które wykazały, że dwie osoby mijające się na schodach potrzebują co najmniej 120 cm, by nie blokować się nawzajem. W budynkach o większym zagęszczeniu użytkowników minimalna szerokość rośnie: przy obliczeniowej liczbie osób przekraczającej 300 bieg musi mieć co najmniej 1,5 m. Każdy centymetr poniżej normy zmniejsza przepustowość ewakuacji w stopniu nieproporcjonalnie dużym - wąskie gardło na schodach potrafi wydłużyć czas ewakuacji dwukrotnie, nawet jeśli wszystkie wyjścia z pomieszczeń są prawidłowe.

Wysokość stopni to drugi kluczowy parametr i tu przepisy są jednoznaczne: maksimum 19 cm w budynkach mieszkalnych wielorodzinnych i 20 cm w obiektach przemysłowych oraz na zewnętrznych schodach ewakuacyjnych. Limit ten ma głębokie uzasadnienie biomechaniczne - człowiek poruszający się w biegu lub pod wpływem silnego stresu traci możliwość precyzyjnego unoszenia stopy powyżej mniej więcej 22 cm, co przy wysokości stopnia przekraczającej normę dramatycznie zwiększa ryzyko potknięcia. Głębokość stopnia (inaczej szerokość podnóżka) powinna wynosić co najmniej 25-28 cm, bo zbyt płytki stopień zmusza do ustawiania stopy bokiem, co przy szybkim schodzeniu grozi utratą równowagi. Stosunek wysokości do głębokości stopnia określany wzorem 2h + g = 63 cm (gdzie h to wysokość, g - głębokość) od dziesięcioleci stanowi punkt odniesienia dla projektantów schodów.

Spoczniki - poziome platformy przerywające bieg schodów - są elementem, którego znaczenie ewakuacyjne często się bagatelizuje. Tymczasem spocznik pełni funkcję nie tylko odpoczynkową, ale przede wszystkim buforową: w przypadku upadku osoby na biegu spocznik ogranicza odcinek swobodnego ześlizgiwania się. Przepisy wymagają spoczników po każdej zmianie kierunku biegu oraz wtedy, gdy różnica poziomów między kolejnymi spocznikami przekracza 3,2 m. Co istotne, jako drogi ewakuacyjne nie są dopuszczalne biegi zabiegowe (spiralne) ani takie, gdzie stopnice mają zmienną szerokość - geometria spirali uniemożliwia bezpieczne pokonanie ich przy prędkości ewakuacji, szczególnie przez osoby starsze czy niosące przedmioty.

Kąt nachylenia biegu bezpośrednio przekłada się zarówno na komfort użytkowania, jak i na bezpieczeństwo ewakuacji. Dla schodów ewakuacyjnych zalecany kąt mieści się w przedziale 30-37°, co odpowiada stosunkowi wysokości do długości rzutu poziomego około 1:1,7. Przy nachyleniu powyżej 45° schody de facto stają się drabiną - nawet jeśli mają stopnie - i nie mogą spełniać funkcji drogi ewakuacyjnej. Zewnętrzne schody stalowe mają tendencję do projektowania z większym kątem nachylenia w celu oszczędności miejsca na elewacji, co jest jednym z typowych problemów przy modernizacjach: oryginalna konstrukcja nie spełnia dziś norm, bo powstawała w czasach, gdy przepisy były mniej rygorystyczne lub po prostu nie były egzekwowane.

Przy projektowaniu zewnętrznych schodów ewakuacyjnych na istniejącym obiekcie warto od razu zamówić analizę natężenia ruchu ewakuacyjnego - obliczeniowa liczba osób przypadających na jedno wyjście bywa dla inwestorów zaskakująco wysoka i może przesądzić o wyborze między 1,2 m a 1,5 m szerokości biegu, zanim wyleje się pierwsza płyta fundamentowa pod słupki.

Balustrada i poręcz to nie tylko wyposażenie estetyczne - to element konstrukcyjny, który musi wytrzymać poziomą siłę nacisku co najmniej 1 kN/m (czyli około 100 kg na każdy metr długości), bo właśnie takie obciążenia mogą pojawić się, gdy tłum napiera na barierę podczas chaotycznej ewakuacji. Minimalna wysokość balustrady wynosi 110 cm dla schodów zewnętrznych i narażonych na upadek z dużej wysokości, 90 cm w pozostałych przypadkach. Poręcz musi być ciągła przez cały bieg - nie wolno jej przerywać przy spocznikach, bo to właśnie tam ręka instynktownie szuka oparcia przy zmianie tempa kroku.

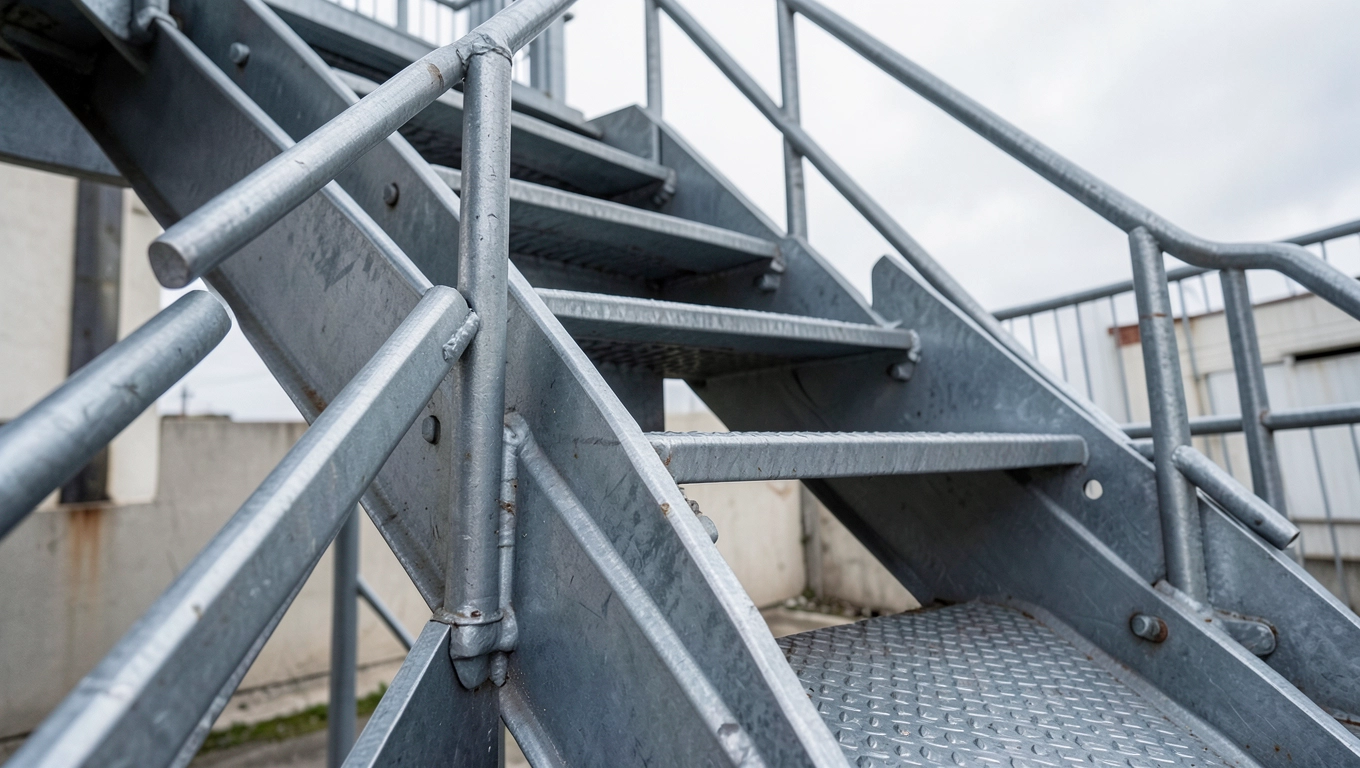

Materiały i konstrukcja schodów ewakuacyjnych

Zewnętrzne schody ewakuacyjne wykonuje się w zdecydowanej większości przypadków ze stali - i nie jest to kwestia mody projektowej, ale fizyki materiałowej. Stal konstrukcyjna S235 lub S355 oferuje doskonały stosunek wytrzymałości na rozciąganie do ciężaru własnego, co pozwala budować lekkie, a zarazem sztywne konstrukcje zdolne przenosić duże obciążenia dynamiczne. W przeciwieństwie do betonu, który potrzebuje czasu na wiązanie i deskowania, stal można prefabrykować w warsztacie z dużą precyzją, a następnie montować na obiekcie w ciągu kilku dni - to istotna przewaga przy modernizacjach budynków w trakcie ich użytkowania. Jednak surowa stal bez ochrony powierzchni to materiał, który w polskim klimacie zaczyna korodować szybciej, niż wynosi cykl pierwszego przeglądu technicznego.

Cynkowanie ogniowe jest najskuteczniejszą metodą zabezpieczenia stalowych schodów ewakuacyjnych przed korozją - i tu mechanizm ochrony jest dwuwarstwowy. Warstwa cynku o grubości minimum 45-85 μm (zależnie od grubości elementu bazowego, zgodnie z normą PN-EN ISO 1461) działa nie tylko jako bariera fizyczna odcinająca metal od tlenu i wilgoci, ale też jako anoda ofiarna: nawet jeśli powłoka zostanie mechanicznie uszkodzona, cynk elektrochemicznie chroni odsłoniętą stal w promieniu kilku milimetrów od rysy. Ta cecha sprawia, że ocynkowane schody zewnętrzne zachowują ochronę nawet po drobnych uderzeniach czy zarysowaniach - czego nie można powiedzieć o konstrukcjach malowanych farbą, które po każdym uszkodzeniu powłoki wymagają pilnej naprawy. Trwałość cynkowania ogniowego w środowisku C3 (miejskie i przemysłowe, umiarkowane) szacuje się na 30-50 lat bez konieczności renowacji.

Powierzchnia stopni wymaga osobnej uwagi, bo to ona decyduje o przyczepności buta w chwili największego obciążenia psychomotorycznego użytkownika. Najpopularniejszym rozwiązaniem są blachy ryflowane (tzw. łezka) lub perforowane z podwiniętą krawędzią, które zwiększają współczynnik tarcia nawet przy oblodzeniu czy mokrej nawierzchni. Norma wymaga, by stopnie schodów zewnętrznych miały właściwości antypoślizgowe odpowiadające klasie R11 lub wyższej według PN-EN 13893 - klasa R9 stosowana niekiedy w pomieszczeniach wewnętrznych jest przy zewnętrznym zastosowaniu niewystarczająca. Na trudniejszych lokalizacjach (obszary nadmorskie, silnie mroźne rejonów górskich) stosuje się dodatkowe nakładki antypoślizgowe z karbidu lub aluminium z wypełnieniem ściernym, montowane mechanicznie w rowkach blachy nośnej stopnia.

Krata pomostowa jako materiał na stopnie, mimo że powszechna w schodach technicznych, budzi wątpliwości w kontekście ewakuacyjnym: jej oczka o wymiarach 30×30 mm lub 34×38 mm mogą blokować wysokie obcasy lub wąskie podeszwy - co przy ewakuacji budynku biurowego pełnego kobiet w obuwiu formalnym staje się realnym problemem. Jeśli schody mają służyć jako droga ewakuacyjna dla nieujednoliconego grupy użytkowników, bezpieczniejszym wyborem jest pełna blacha ryflowana z otworami odwadniającymi.

Konstrukcja nośna schodów zewnętrznych opiera się zazwyczaj na jednym z dwóch schematów statycznych: policzki (dwa równoległe dźwigary boczne dźwigające stopnice) lub belka środkowa z odgałęzieniami poprzecznymi. Schemat policzków daje wyższą sztywność skrętną biegu, co jest istotne przy obciążeniach asymetrycznych - kiedy ewakuujące się osoby skupiają się po jednej stronie biegu. Belka środkowa pozwala z kolei na lepszą integrację wizualną z elewacją, ale wymaga staranniejszych obliczeń na zginanie w planie poziomym. Wybór między tymi rozwiązaniami determinuje architektoniczny charakter całej konstrukcji i powinien być podjęty już na etapie koncepcji, a nie - jak to bywa - na etapie warsztatowego rysunku wykonawczego.

Połączenie schodów ewakuacyjnych z elewacją budynku to punkt krytyczny z perspektywy zarówno trwałości, jak i bezpieczeństwa pożarowego. Kotwy mocujące konstrukcję do ściany muszą przenosić znaczne siły dynamiczne, a jednocześnie nie mogą stworzyć mostka termicznego prowadzącego do kondensacji wewnątrz przegrody. Rozwiązania z przegubowymi łącznikami stalowymi pozwalającymi na dylatację termiczną są zdecydowanie lepsze niż sztywne spoiny - stal zmienia długość o 12 mm na każde 10 m i każde 100°C różnicy temperatury, a schody zewnętrzne w Polsce pracują w zakresie co najmniej od -20°C do +50°C, co przy typowej konstrukcji 4-biegowej daje naprężenia termiczne zdolne do rozszczelnienia murowanego kotwy w ciągu kilku lat.

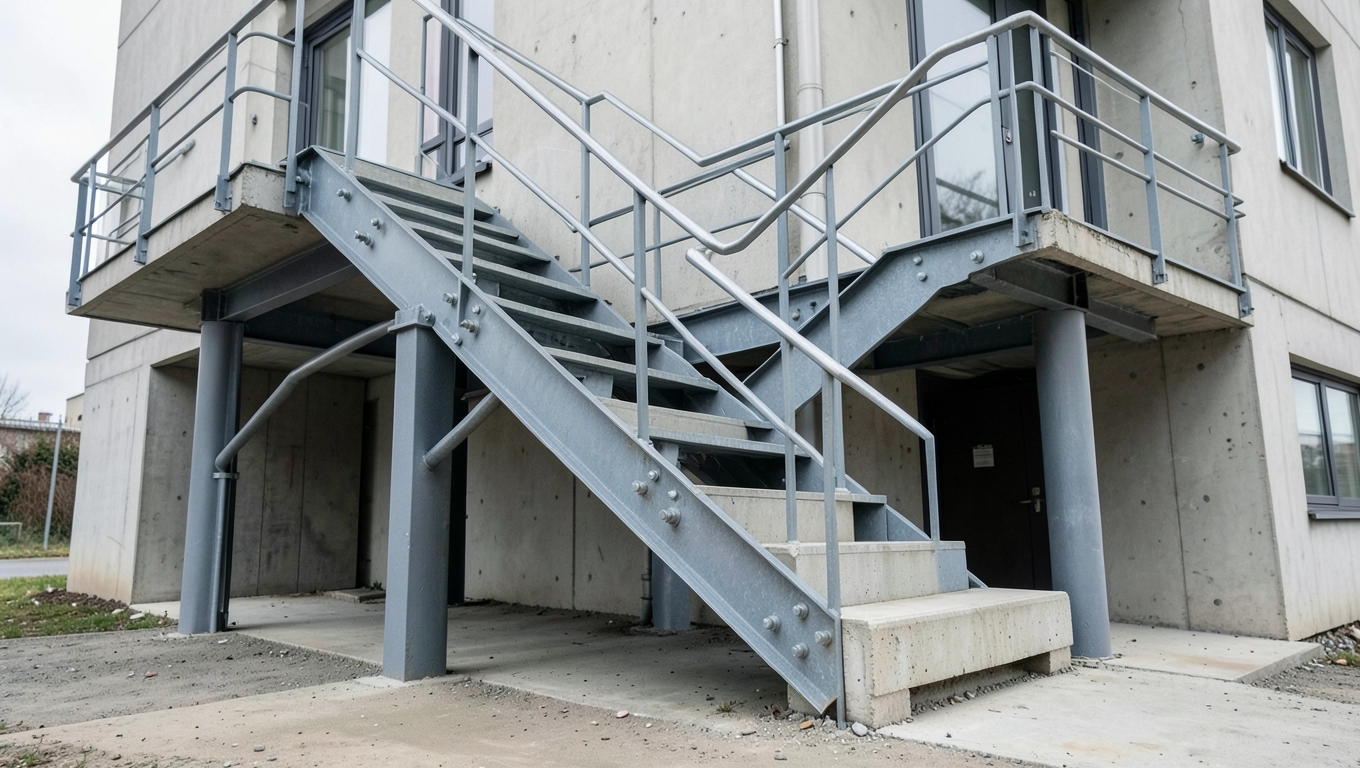

Montaż schodów ewakuacyjnych

Montaż zewnętrznych schodów ewakuacyjnych zaczyna się od fundamentów, a ich wymiarowanie jest czynnością, którą zbyt często sprowadza się do minimum - z opłakanym skutkiem w dłuższej perspektywie. Stopa fundamentowa pod słupek nośny musi przenosić obciążenia pionowe (ciężar własny + obciążenie użytkowe) oraz poziome wynikające z parcia wiatru i obciążeń dynamicznych ewakuacji. Przy słabonośnym podłożu (grunty spoiste klasy ID poniżej 0,3 lub nasypy niebudowlane) głębokość posadowienia musi przekraczać strefę przemarzania - w środkowej Polsce 1,0-1,2 m, na północnym wschodzie kraju nawet 1,4 m. Fundament nieosadzony poniżej granicy przemarzania będzie pracował z sezonowym ruchem gruntu o amplitudzie kilku centymetrów, co przy sztywnych połączeniach ze ścianą budynku może prowadzić do pęknięć tynku elewacyjnego lub - w skrajnym przypadku - do odkształcenia geometrii biegu poza tolerancje normatywne.

Kolejność montażu ma znaczenie nie tylko logistyczne, ale też dla zachowania tolerancji geometrycznych gotowej konstrukcji. Profesjonalna sekwencja przebiega od dołu do góry: najpierw kotwienie platformy dolnej (spocznik przy gruncie lub pierwsza kondygnacja), potem montaż słupków nośnych i ich pionowanie z dokładnością ±2 mm/m, następnie układanie biegów i dopiero na końcu montaż balustrad. Odwrócenie tej kolejności - zdarza się to przy napiętych harmonogramach - skutkuje koniecznością korygowania pozycji słupków po zamontowaniu biegów, co przy spawanych połączeniach wiąże się z cięciem i ponownym spawaniem, a więc z przerwaniem powłoki cynkowej i koniecznością renowacji. Każde takie miejsce to potencjalny punkt inicjacji korozji po kilku sezonach.

Spawanie na placu budowy wymaga od wykonawcy certyfikatu spawalniczego (minimum klasa B według PN-EN ISO 9606-1 dla stali) i odpowiednich warunków atmosferycznych - temperatura metalu nie może być niższa niż +5°C, wilgotność względna nie może przekraczać 80%. Warunki polskich budów w sezonie jesienno-zimowym rzadko spełniają oba kryteria jednocześnie, co skłania doświadczonych montażystów do stosowania połączeń śrubowych wszędzie tam, gdzie normy na to pozwalają. Śruby klasy 8.8 z podkładkami hartowanymi i nakrętkami samozabezpieczającymi zapewniają odpowiednią nośność przy zachowaniu możliwości demontażu, a sama operacja dokręcania kluczem dynamometrycznym jest znacznie łatwiejsza do skontrolowania i udokumentowania niż ocena jakości spoiny wzrokiem lub badaniem ultradźwiękowym.

Odbiór techniczny gotowych schodów ewakuacyjnych obejmuje kilka niezależnych aspektów, które warto sprawdzać sekwencyjnie, a nie równolegle. Pierwszym jest geometria: pomiar szerokości biegu w trzech miejscach (góra, środek, dół), wysokości każdego stopnia i pionu balustrad za pomocą poziomicy laserowej. Drugim - nośność, którą potwierdza się obliczeniami projektanta lub próbnym obciążeniem próbą statyczną przy 1,5-krotności obciążenia obliczeniowego. Trzecim - antypoślizgowość stopni, weryfikowana testem przyrządem skibometrycznym lub - w przypadku braku sprzętu - przeglądem dokumentacji producenta blachy. Czwartym aspektem jest integracja z systemem ppoż.: sprawdzenie, czy schody nie blokują żadnych stałych urządzeń gaśniczych, czy oznakowanie kierunkowe jest widoczne z każdego spocznika i czy oświetlenie awaryjne spełnia wymagane natężenie minimum 1 lux na poziomie posadzki.

Regularne przeglądy po montażu nie są formalnością - to mechanizm, który decyduje o tym, czy konstrukcja zachowa swoje parametry przez cały cykl życia budynku. Coroczna inspekcja wizualna powinna obejmować kontrolę stanu powłoki cynkowej (obecność rdzy powierzchniowej, spękań lub odwarstwień), sprawdzenie momentu dokręcenia połączeń śrubowych (luzujących się pod wpływem drgań), ocenę stanu antypoślizgowego wykończenia stopni i integralności mocowań balustrad. Co 5 lat zaleca się przeprowadzenie pełnej inspekcji przez uprawnionego inspektora, z rejestracją wyników i porównaniem z poprzednim protokołem - taki wzorzec kontroli pozwala wychwycić trendy degradacji materiału, zanim osiągną punkt krytyczny.

Szczególną uwagę przy przeglądach należy zwrócić na spoczniki - poziome platformy biegu schodów - ponieważ to właśnie tam gromadzi się woda opadowa najdłużej, tworząc środowisko sprzyjające korozji szczelinowej w miejscach połączeń spawanych lub śrubowych. Prosty trick stosowany przez doświadczonych monterów: projektowanie spoczników z lekkim spadkiem 1-2% w kierunku otworu odwadniającego eliminuje zastojowe kałuże i radykalnie wydłuża trwałość powłoki w tym krytycznym miejscu.
