Okna dźwiękoszczelne: przewodnik, który uciszy sąsiadów, ulicę i tramwaj
Współczynnik Rw i korekta widmowa: liczby, które musisz znać
Każde okno dźwiękoszczelne opisuje się jednym parametrem, który większość sprzedawców traktuje jak wyrocznię: współczynnikiem Rw, wyrażanym w decybelach. Im wyższa wartość, tym lepsza izolacyjność akustyczna przegrody w warunkach laboratoryjnych, mierzona zgodnie z normą EN ISO 10140. Problem polega na tym, że ta jedna cyfra mówi prawdę jedynie o średniej ważonej tłumienia dźwięku z zakresu 100-3150 Hz, a ucho ludzkie reaguje zupełnie inaczej na niskie pomruki tramwaju niż na pisk opon na mokrym asfalcie.
- Współczynnik Rw i korekta widmowa: liczby, które musisz znać
- Pakiet szybowy i rama: serce akustyki okna
- Nawiewniki akustyczne i montaż warstwowy bez kompromisów
Dlatego obok Rw podaje się dwie korekty widmowe, które niemal zawsze pomijane są w materiałach handlowych. C uwzględnia szum o charakterze dominujących tonów wysokich i średnich, takich jak rozmowy czy gwar uliczny. Ctr odpowiada za niskie częstotliwości: ruch ciężarówek, przejazd pociągu, basy z pobliskiego klubu. Wartość skuteczna w realnym świecie to Rw + C lub Rw + Ctr, a różnica potrafi sięgać od 3 do 7 dB w stosunku do gołego Rw.
| Klasa ochrony | Rw (dB) | Zastosowanie | Rzeczywisty szum wytłumiony |
|---|---|---|---|
| Standard | 25-30 | Spokojna okolica, niski ruch | Rozmowy, szczekanie psa |
| Podwyższony | 30-35 | Centrum miasta, ulica osiedlowa | Przejazd aut, normalne natężenie ruchu |
| Wysoki | 35-42 | Trasa szybkiego ruchu, linia kolejowa | TIR-y, tramwaje, pociągi osobowe |
| Premium | 42+ | Lotnisko, torowiska przemysłowe | Starty samolotów, ciężki transport nocny |
Okno o Rw równym 38 dB w laboratorium może w realu tłumić zaledwie 32-33 dB po uwzględnieniu Ctr. To częsta pułapka, w którą wpadają osoby porównujące oferty wyłącznie po cyfrze z folderu. Warto żądać od dystrybutora pełnego zestawu: Rw, C, Ctr oraz tak zwanego R'w, czyli współczynnika montażowego, który uwzględnia straty wynikające z osadzenia okna w ścianie.
Rw vs. R'w luka, o której milczy konkurencja
Rw pochodzi z pomiaru laboratoryjnego okna osadzonego w idealnej, betonowej ścianie o masie powierzchniowej 350 kg/m². R'w to wynik tego samego okna zamontowanego w konkretnym murze, z konkretną pianką i konkretnymi kotwami. Różnica między nimi wynosi zwykle 2-6 dB, a przy kiepskim montażu potrafi przekroczyć nawet 10 dB. Wybierając okna dźwiękoszczelne do mieszkania przy ruchliwej ulicy, trzeba więc patrzeć nie tylko na szybę, lecz na cały obwód okna.
Pytaj zawsze o komplet czterech wartości: Rw, C, Ctr, R'w. Samo „Rw 40" niewiele znaczy bez widma i kontekstu montażu.

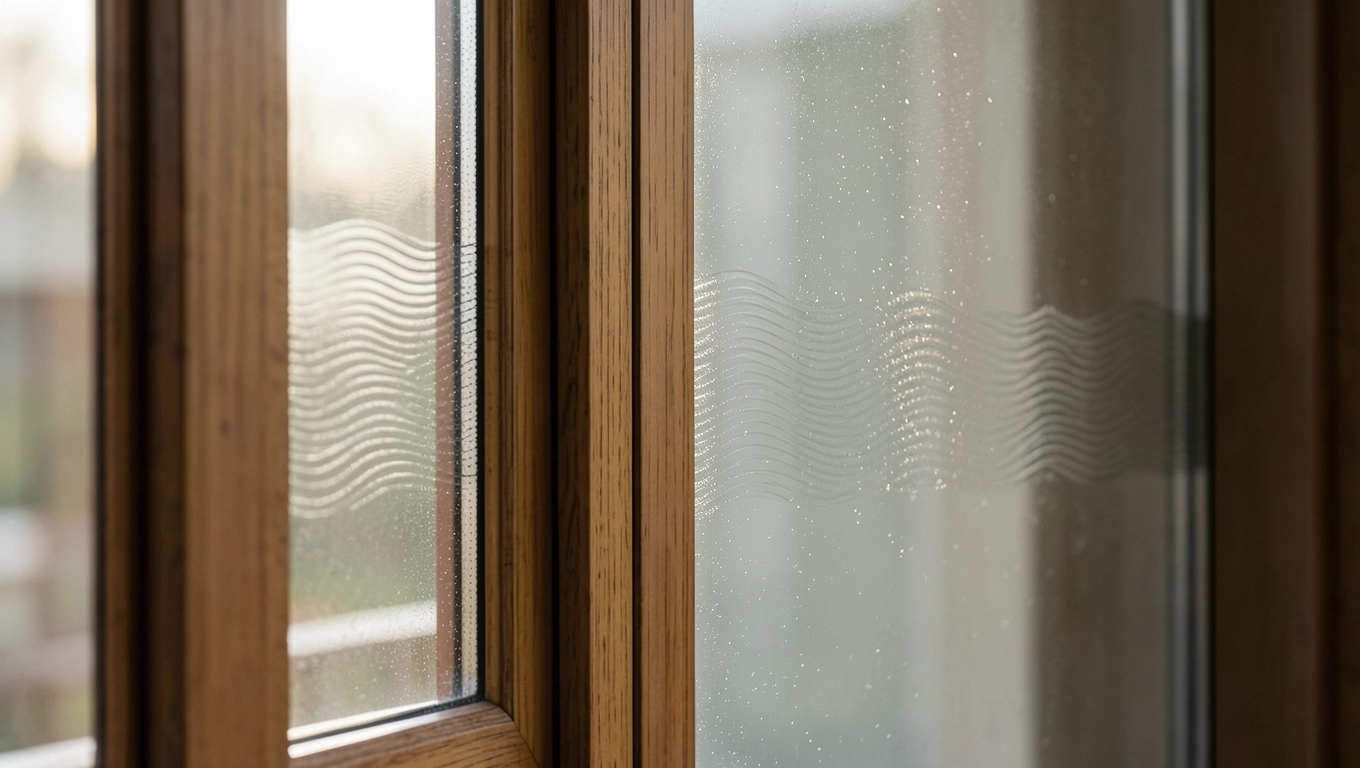

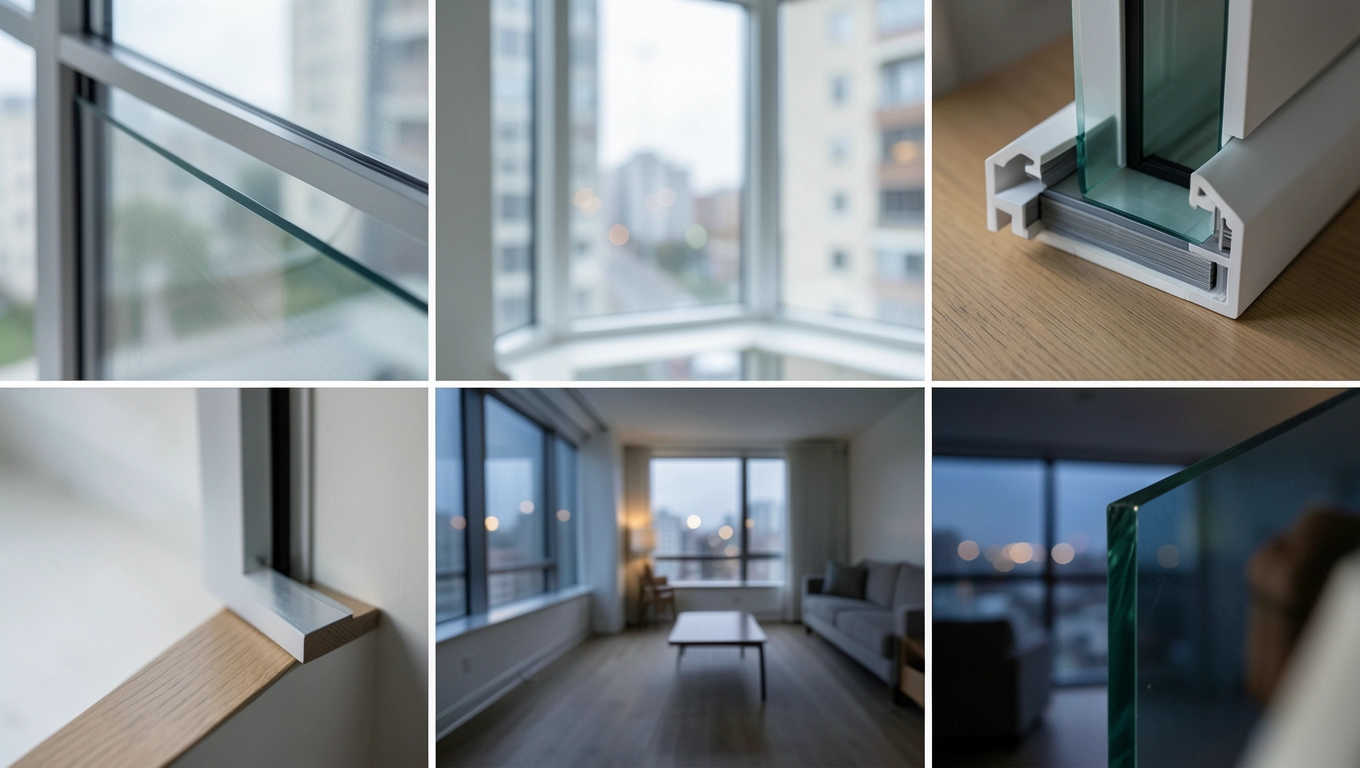

Pakiet szybowy i rama: serce akustyki okna
Fizyka tłumienia dźwięku w szybach zespolonych opiera się na prostej zasadzie: każda kolejna granica ośrodków o różnej gęstości odbija część fali akustycznej, a warstwa gazu między taflami rozprasza energię na ciepło. Im więcej granic i im większe różnice grubości poszczególnych tafli, tym skuteczniej okno wycisza zarówno średnie, jak i niskie częstotliwości.
Standardowy pakiet 4/16/4 (dwie tafle po 4 mm, 16 mm komory) oferuje izolacyjność akustyczną rzędu 28-31 dB Rw. Wymiana na 6/16/4 podnosi ten parametr o około 2-3 dB, ponieważ masa powierzchniowa rośnie o 5 kg/m², a różnica grubości tafli rozstraja rezonans. Jeszcze lepiej sprawdza się asymetryczny układ 8/12/6, w którym grubości 8 i 6 mm działają jak niewspółgrające struny, tłumiąc dwie różne częstotliwości jednocześnie.
| Pakiet szybowy | Rw (dB) | Charakterystyka | Kiedy stosować |
|---|---|---|---|
| 4/16/4 | 28-31 | Tanie, powszechne, słabe w niskich tonach | Ciche osiedla, sypialnie od strony podwórka |
| 6/16/4 | 31-34 | Lekka poprawa, asymetria masy | Centrum miasta z umiarkowanym ruchem |
| 8/12/6 | 34-37 | Dobra redukcja średnich tonów | Ulice o natężeniu 800-1500 aut/godz. |
| 44.2/20/6 VSG | 38-42 | Szyba laminowana, folia PVB 0,76 mm | Linie tramwajowe, drogi krajowe |
| 66.2/16/44.2 VSG | 42-46 | Podwójna laminacja, wysokie masy | Lotniska, linie kolejowe, strefy przemysłowe |
Szyba laminowana VSG (ang. laminated glass) to absolutny game changer w walce z niskimi częstotliwościami. Dwie tafle połączone folią z poliwinylo-butyralu (PVB) o grubości 0,76-1,52 mm tworzą barierę, która zamienia drgania mechaniczne w ciepło na granicy faz. Skok izolacyjności przy przejściu ze zwykłej szyby na laminowaną wynosi typowo 4-6 dB Rw, a w niskich tonach potrafi przekroczyć nawet 8 dB.
Rama PCV, aluminium czy drewno?
Materiał ramy ma drugorzędne, lecz wciąż istotne znaczenie dla akustyki. PCV o wielokomorowej budowie (minimum pięć komór wewnętrznych) zachowuje się jak labirynt akustyczny, wymuszając wielokrotne odbicia fali, zanim ta wydostanie się na zewnątrz. Aluminium z przekładką termiczną z tworzywa o grubości 24-35 mm wypada porównywalnie, ale wymaga dodatkowych wkładów akustycznych w komorach. Drewno, choć ciepłe wizualnie, wymaga impregnacji i precyzyjnego spasowania, by nie pękać pod wpływem wilgoci i nie tracić szczelności akustycznej po kilku sezonach.
| Materiał ramy | Rw możliwe do uzyskania | Zalety akustyczne | Ograniczenia |
|---|---|---|---|
| PCV 5-komorowe | do 42 dB | Wielokomorowa struktura, szczelność | Mniejsza sztywność przy dużych formatach |
| PCV 7-komorowe | do 45 dB | Najlepszy stosunek ceny do izolacyjności | Wyższa masa, wymaga wzmocnień stalowych |
| Aluminium z przekładką | do 44 dB | Sztywność, trwałość, odporność na wiatr | Wymaga wkładów akustycznych w komory |
| Drewno sosnowe/dębowe | do 43 dB | Naturalne tłumienie, brak mostków termicznych | Konserwacja co 3-5 lat, ryzyko paczenia |
Uszczelki trzy warstwy zamiast dwóch
Trzy uszczelki obwodowe (zewnętrzna, środkowa, wewnętrzna) działają jak trzy kolejne labirynty, a każda z nich tłumi około 2-3 dB w zakresie średnich tonów. Dwuuszczelkowe rozwiązania tracą najwięcej na niskich częstotliwościach, które „przeciskają się" przez nieszczelności w narożnikach. Decydując się na okna dźwiękoszczelne Rw 40 lub wyżej, warto żądać minimum trzech uszczelek z EPDM o twardości 60-70 Shore A, dociskanych na całym obwodzie.

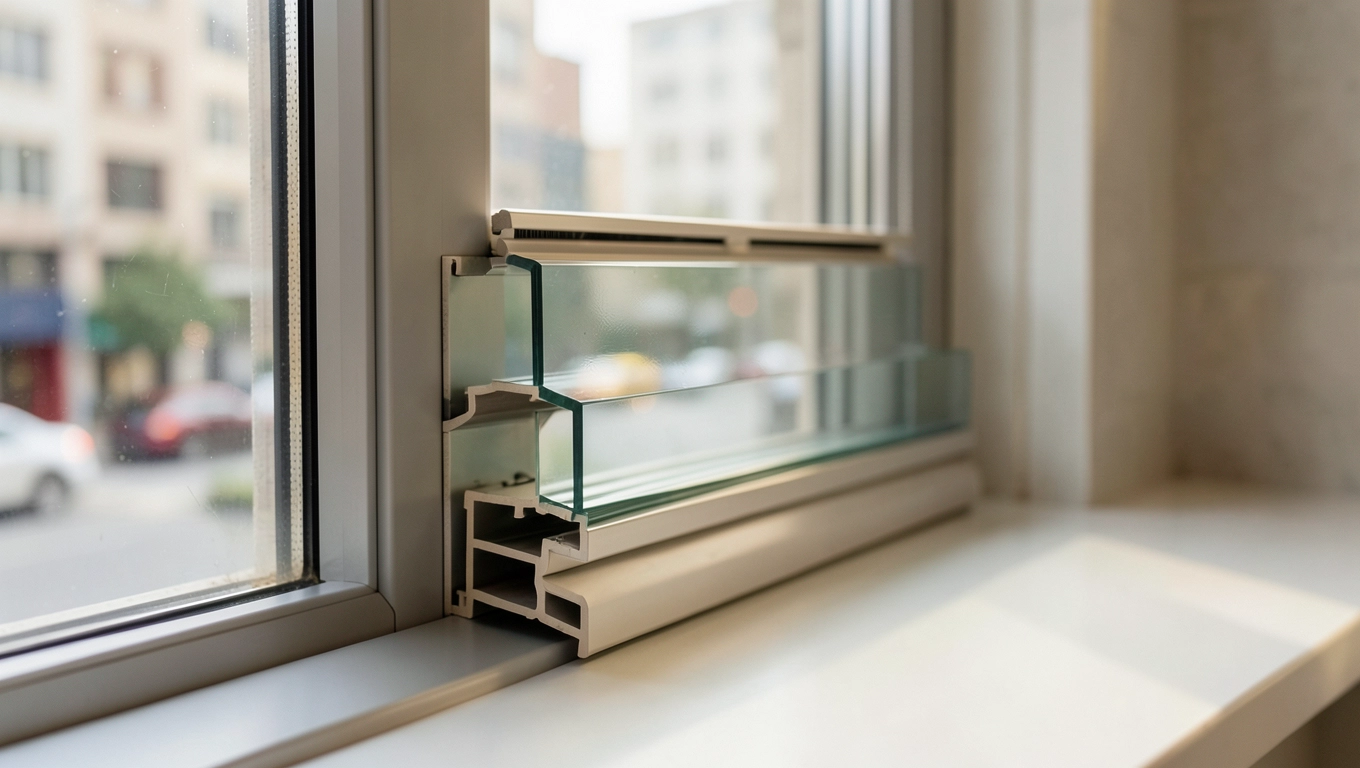

Nawiewniki akustyczne i montaż warstwowy bez kompromisów
Każde okno do mieszkania przy ruchliwej ulicy musi jednocześnie wyciszać hałas i zapewniać dopływ świeżego powietrza, wymagany normą PN-83/B-03430 oraz warunkami technicznymi WT 2021. Te dwie funkcje stoją ze sobą w naturalnym konflikcie: nawiewnik to celowo wykonany otwór w przegrodzie akustycznej. Rozwiązaniem są nawiewniki akustyczne klasy DNc lub Dn,e,w, których tłumienie dochodzi do 50 dB przy przepływie 30 m³/h.
Najskuteczniejsze modele wykorzystują labiryntowy kanał przepływu o długości 250-400 mm, wyłożony dźwiękochłonną pianką melaminową. Fala akustyczna musi pokonać wielokrotne załamania, tracąc energię przy każdym odbiciu. Zwykły nawiewnik szczelinowy bez wkładu akustycznego obniża izolacyjność okna o 8-12 dB, czyniąc bezużytecznym nawet pakiet VSG 44.2.
Montaż warstwowy
Trzy warstwy uszczelniające o różnej elastyczności (folia paroprzepuszczalna, pianka akustyczna, taśma rozprężna), osadzenie w ościeżu na kotwach montażowych z przekładką elastomerową. Zysk: 5-10 dB Rw w stosunku do klasycznej pianki.
Montaż klasyczny
Jedna warstwa pianki poliuretanowej, brak taśm zewnętrznych i wewnętrznych, szybkie, tanie, ale szczelność akustyczna ograniczona do Rw minus 4-7 dB.
Montaż warstwowy, nazywany też trójwarstwowym lub ciepłym, różni się od standardowego użyciem trzech odrębnych materiałów zamiast jednej pianki. Od zewnątrz okleja się oścież taśmą paroprzepuszczalną (SD 1500 m), która zamyka obwód przed wilgocią i falami akustycznymi.
Kotwy montażowe z przekładką elastomerową to kolejny detal, który potrafi zdecydować o wyniku. Sztywne połączenie okna z murem tworzy most akustyczny, przenoszący drgania z szyby na ścianę. Podkładka z gumy EPDM lub silikonu o twardości 30-40 Shore A odcina tę drogę, a w pomiarach potrafi dodać do izolacyjności od 2 do 4 dB w zakresie niskich częstotliwości.
Najczęstszy błąd: wymiana szyby bez wymiany ramy. Nowy pakiet VSG osadzony w starej, zdeformowanej ramie z pojedynczą uszczelką nie daje praktycznie żadnej poprawy, bo dźwięk przenika przez nieszczelności obwodowe szybciej niż przez szybę.
Trzy scenariusze co wybrać
Centrum dużego miasta, ulica o natężeniu 600-1000 aut na godzinę: wystarczy pakiet 6/16/4 z ramą PCV 5-komorową i montażem warstwowym. Łączny koszt okna to około 1200-1600 zł/m² wraz z osadzeniem, a izolacyjność osiąga 33-36 dB Rw w realu.
Przy trasie szybkiego ruchu lub linii tramwajowej, gdzie dominują niskie częstotliwości, konieczny jest pakiet VSG 44.2/20/6, rama PCV 7-komorowa lub aluminium z przekładką 32 mm oraz nawiewnik akustyczny klasy Dn,e,w 45. Cenowo mówimy o przedziale 1800-2400 zł/m², ale efekt w realu to 38-42 dB Rw, czyli pełne wyciszenie sypialni.
W sąsiedztwie lotniska albo przy torach kolejowych z ruchem nocnym jedynym sensownym rozwiązaniem są pakiety 66.2/16/44.2 VSG z ramą aluminiową o przekładce 35 mm i obowiązkowym montażem warstwowym z taśmami akustycznymi. Koszt rośnie do 2600-3400 zł/m², ale izolacyjność przekracza 44 dB Rw nawet po uwzględnieniu wszystkich korekt widmowych.
Najczęstsze pułapki zakupowe
Kupowanie samych szyb bez wymiany ramy to klasyka, która pożera budżet bez efektu. Rama odpowiada za 25-35% całkowitej straty akustycznej okna, a zużyta, odkształcona rama z pojedynczą uszczelką przywróci cały hałas z powrotem, nawet jeśli w środku siedzi VSG 66.2. Analogicznie pomijanie montażu warstwowego na rzecz szybkiej pianki to pozorna oszczędność rzędu 200-400 zł od okna, która kosztuje 5-10 dB utraconej izolacyjności.
Brak akustyki w nawiewnikach dyskwalifikuje całą inwestycję. Nawiewnik szczelinowy bez wkładu akustycznego to dziura o powierzchni 30-40 cm² w przegrodzie, która tłumi zaledwie 8-12 dB. Jeśli okno dostarcza 42 dB Rw, a nawiewnik 10 dB, to wypadkowa izolacyjność przegrody spada do 18-20 dB, czyli poziomu otwartego okna.
Dane i normy: EN ISO 10140 (pomiary laboratoryjne izolacyjności akustycznej), PN-EN 14351-1 (wymagania dla okien), WT 2021 (warunki techniczne dla budynków), raporty WHO „Environmental Noise Guidelines for the European Region" (2018), PN-83/B-03430 (wentylacja w budynkach).
