Czy Twój dach płaski udźwignie panele? Sprawdź zanim wydasz fortunę

Zanim podpiszesz umowę na instalację fotowoltaiczną, dowiedz się, czy dach w ogóle ją uniesie. Na hali magazynowej z 20 kWp paneli pracuje około 1 tony dodatkowego obciążenia rozłożonego na dziesiątkach metrów kwadratowych połaci. Montaż bez rzetelnej oceny nośności dachu płaskiego kończy się rysami, ugięciami, a w skrajnych przypadkach katastrofą budowlaną. Liczby nie kłamią: każdy metr kwadratowy nowoczesnego panela waży od 10 do 25 kg, a system montażowy z okablowaniem i inwerterem potrafi dołożyć drugie tyle. Realne obciążenie dachu płaskiego po uwzględnieniu śniegu, wiatru i samej konstrukcji sięga nierzadko 150-250 kg/m². Warto zatrzymać się na chwilę i policzyć, zanim ekipa montażowa zacznie wiercić w blasze albo rozkładać balast.

• Ile waży instalacja fotowoltaiczna na dachu płaskim
• Nośność dachu skośnego vs płaskiego porównanie typów
• 5 sygnałów, że dach nie zniesie paneli PV
• Wzmocnienie dachu czy montaż bezinwazyjny co wybrać?
• Procedura audytu nośności krok po kroku
• Schemat decyzyjny: co robić w zależności od stanu dachu
• Checklist: zanim podpiszesz umowę
• Co daje rzetelna ocena nośności

Ile waży instalacja fotowoltaiczna na dachu płaskim

Waga paneli fotowoltaicznych zależy od technologii ogniw, mocy jednostkowej oraz konstrukcji nośnej. Moduł monokrystaliczny o mocy 460 Wp waży średnio 21-24 kg, co przekłada się na około 45-52 kg na 1 kWp mocy szczytowej. Polikrystaliczne odpowiedniki są cięższe o 2-3 kg na panelu, ponieważ ich ogniwa wymagają grubszej ramy aluminiowej dla zachowania sztywności. Cienkowarstwowe moduły CIGS lub CdTe ważą zaledwie 12-16 kg, ale przy tej samej mocy zajmują nawet dwukrotnie większą powierzchnię.

Panele to zaledwie połowa masy całego systemu. Na dachu płaskim dochodzi jeszcze konstrukcja balastowa lub inwazyjna, okablowanie DC i AC, inwerter (20-35 kg) oraz zabezpieczenia. Konstrukcja wolnostojąca z obciążeniem betonowym potrafi dołożyć 30-70 kg/m², ponieważ musi przeciwdziałać sile wiatru ssącego, która na płaskiej połaci sięga 80-120 kg/m². Pełna instalacja o mocy 10 kWp na dachu płaskim generuje obciążenie rzędu 700-1200 kg rozłożone na 45-55 m² powierzchni.

Do tego dochodzą obciążenia klimatyczne, które w polskich warunkach bywają brutalne. Strefa śniegowa I (zachód Polski) narzuca 0,8 kN/m², czyli około 80 kg/m². Strefa V (Podhale, Beskidy) wymaga uwzględnienia nawet 2,4 kN/m², co odpowiada 240 kg/m² przy grubości pokrywy śnieżnej przekraczającej metr. Wartość tę reguluje norma PN-EN 1991-1-3. Dach płaski w strefie śniegowej III z instalacją PV musi jednorazowo przenieść łącznie 200-300 kg/m², zanim w ogóle pomyśli się o remoncie.

Konsekwencje montażu bez obliczeń: rysy w stropie, ugięcia powyżej dopuszczalnych L/200, uszkodzenie membrany PVC, utrata gwarancji producenta paneli, a w ekstremalnych sytuacjach zawalenie fragmentu konstrukcji. Koszt naprawy stropu żelbetowego po przeciążeniu zaczyna się od 800 zł/m² i rośnie, gdy do gry wchodzi konieczność wzmocnienia belek nośnych.

Zanim padnie słowo „podpisuję", inwestor powinien poprosić o kartę katalogową paneli i specyfikację systemu montażowego. Różnica 5 kg na panelu przy 40 sztukach oznacza 200 kg dodatkowego obciążenia, które w strefie śniegowej III potrafi przesądzić o nośności dachu. Liczy się każdy kilogram, ponieważ suma obciążeń stałych, zmiennych i montażowych rzadko zostawia zapas bezpieczeństwa większy niż 15-20 procent.

Nośność dachu skośnego vs płaskiego porównanie typów

Nośność dachu pod fotowoltaikę zależy od materiału, rozpiętości przęseł i wieku budynku. Dach skośny drewniany na krokwiach 8×16 cm o rozstawie 90 cm przenosi 100-150 kg/m² obciążenia użytkowego, co wynika z klasy drewna C24 i dopuszczalnych naprężeń ścinających. Dach stalowy na kratownicach z profili zimnogiętych mieści się w przedziale 50-100 kg/m², ponieważ blacha trapezowa T135 przenosi głównie siły rozciągające w dolnym pasie.

Dach płaski żelbetowy to król nośności. Płyta filigran o grubości 18 cm na belkach prefabrykowanych przenosi 250-400 kg/m², bo beton C30/37 współpracuje ze zbrojeniem rozproszonym. Tu margines na instalację PV jest ogromny, ale i tak warto sprawdzić, czy strop nie ma ukrytych wad związanych z korozją stali lub karbonatyzacją. Woda stojąca na membranie przez dekady potrafi wypłukać wapno z betonu, obniżając klasę wytrzymałości o 20-30 procent.

Dach płaski na blasze trapezowej to zupełnie inna bajka. Blacha T135 o grubości 0,75 mm współpracuje z płatwiami stalowymi w rozstawie 3-4 metrów. Jej nośność 80-150 kg/m² maleje drastycznie przy większych rozpiętościach, ponieważ cienka blacha pracuje w głównym stopniu na zginanie. Każdy kilogram balastu lub panela mnoży się przez powierzchnię, a moment zginający rośnie z kwadratem rozpiętości. Montaż ciężkiej konstrukcji balastowej na takim dachu bez konsultacji z konstruktorem to prosta droga do katastrofy.

W praktyce inżynierskiej spotyka się trzy scenariusze. Pierwszy: dach ma rezerwę powyżej 50 kg/m² i montaż przechodzi bez wzmocnień. Drugi: rezerwa wynosi 20-50 kg/m² i trzeba dobrać lżejsze panele lub system bez balastu. Trzeci: rezerwa poniżej 20 kg/m² lub ujemna, co oznacza konieczność wzmocnienia stropu, wymiany blachy albo rezygnacji z montażu na dachu. Każdy z tych scenariuszy wymaga odrębnej ścieżki obliczeniowej zgodnej z Eurokodem 1 (PN-EN 1991) i Warunkami Technicznymi § 136.

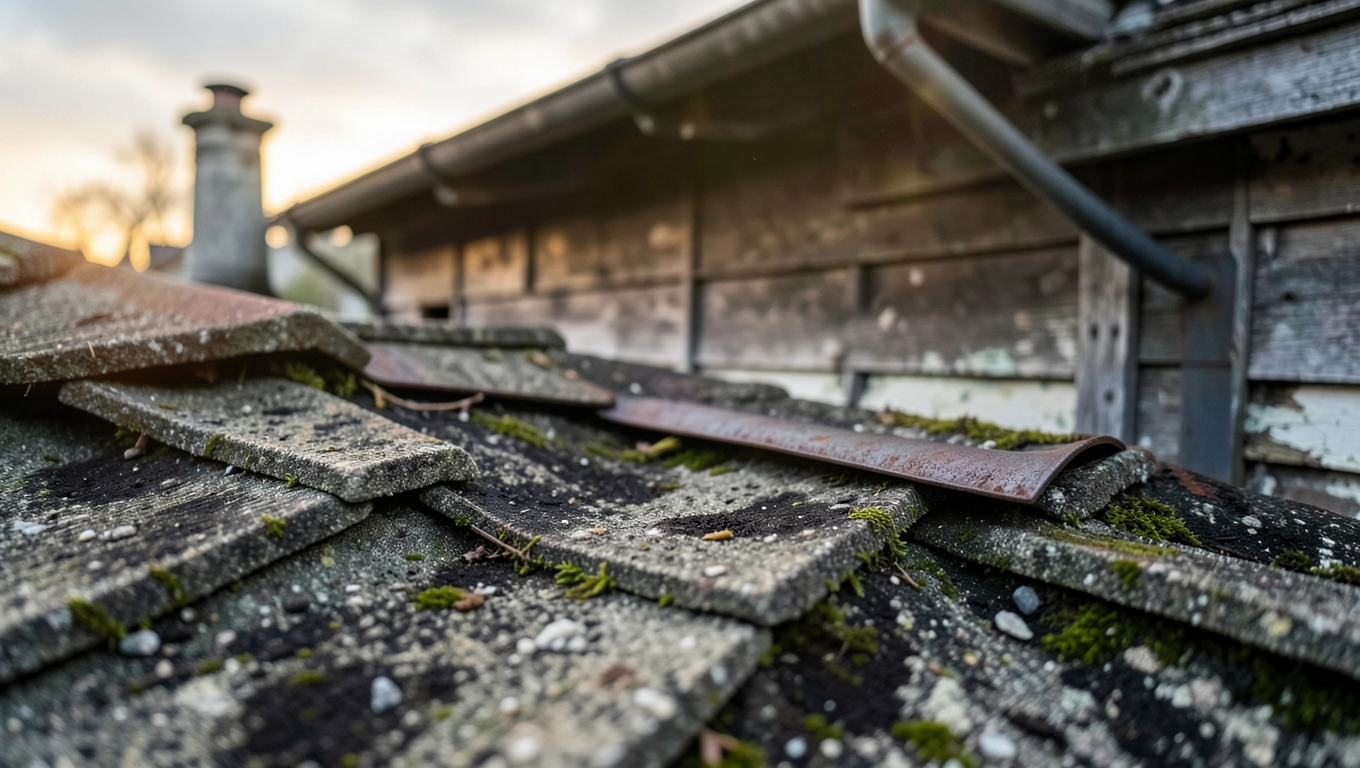

5 sygnałów, że dach nie zniesie paneli PV

Zanim ktokolwiek wyciągnie wiertarkę, warto przeprowadzić audyt wzrokowy. Oto pięć sygnałów ostrzegawczych, które każdy inwestor rozpozna bez specjalistycznego sprzętu. Ich obecność nie przesądza o odmowie montażu, ale wymaga pogłębionej ekspertyzy.

• Rysy na stropie lub ścianach szczytowych ukośne pęknięcia o szerokości powyżej 0,3 mm biegnące od narożników okien wskazują na przeciążenie belek. Betonowy strop pęka inaczej niż tynk rysa konstrukcyjna zawsze wraca po zaszpachlowaniu.
• Widoczne ugięcia płatwi lub krokwi strzałka ugięcia większa niż 2 cm na 3 metrach rozpiętości to przekroczenie dopuszczalnej wartości L/200. Na blasze trapezowej ugięcie objawia się charakterystycznymi „kałużami" wody po deszczu.
• Trzeszczenie i skrzypienie przy chodzeniu po dachu dźwięk wydawany przez zmęczoną konstrukcję to nie efekt starego budynku, lecz sygnał mikropeknięć w drewnie lub korozji stali. Współczynnik bezpieczeństwa spada wtedy nawet o 40 procent.
• Korozja blachy lub stali rdzawy nalot, łuszczenie powłoki cynkowej, perforacja rdzenia. Blacha tracąca 1 mm grubości z nominalnych 0,75 mm redukuje nośność o 25-30 procent z powodu zmniejszenia momentu bezwładności przekroju.
• Zalegająca woda stojąca dłużej niż 48 godzin kałuża o głębokości 5 cm to 50 kg/m² dodatkowego obciążenia. Jeśli membrana nie odprowadza wody, spadek nachylenia dachu jest niewłaściwy, a konstrukcja pracuje w środowisku agresywnym chemicznie.

Wskazówka praktyczna: zrób zdjęcia dachu smartfonem w dniu audytu. Rysy w świetle bocznym widać lepiej niż w słońcu, a fotografie z różnych lat pozwalają ocenić postęp degradacji. Warto też zapytać sąsiadów o datę ostatniego remontu dach po termomodernizacji sprzed 15 lat wymaga innego podejścia niż świeża membrana.

Sygnały te nie wykluczają montażu, ale przesuwają go z kategorii „standard" do „indywidualny projekt montażowy". W takim wypadku konstruktor z uprawnieniami bez specjalizacji Mosty i budowle (analogia: uprawnienia budowlane w specjalności konstrukcyjno-budowlanej) musi wykonać obliczenia statyczne w programie FEM z uwzględnieniem rzeczywistego stanu materiału.

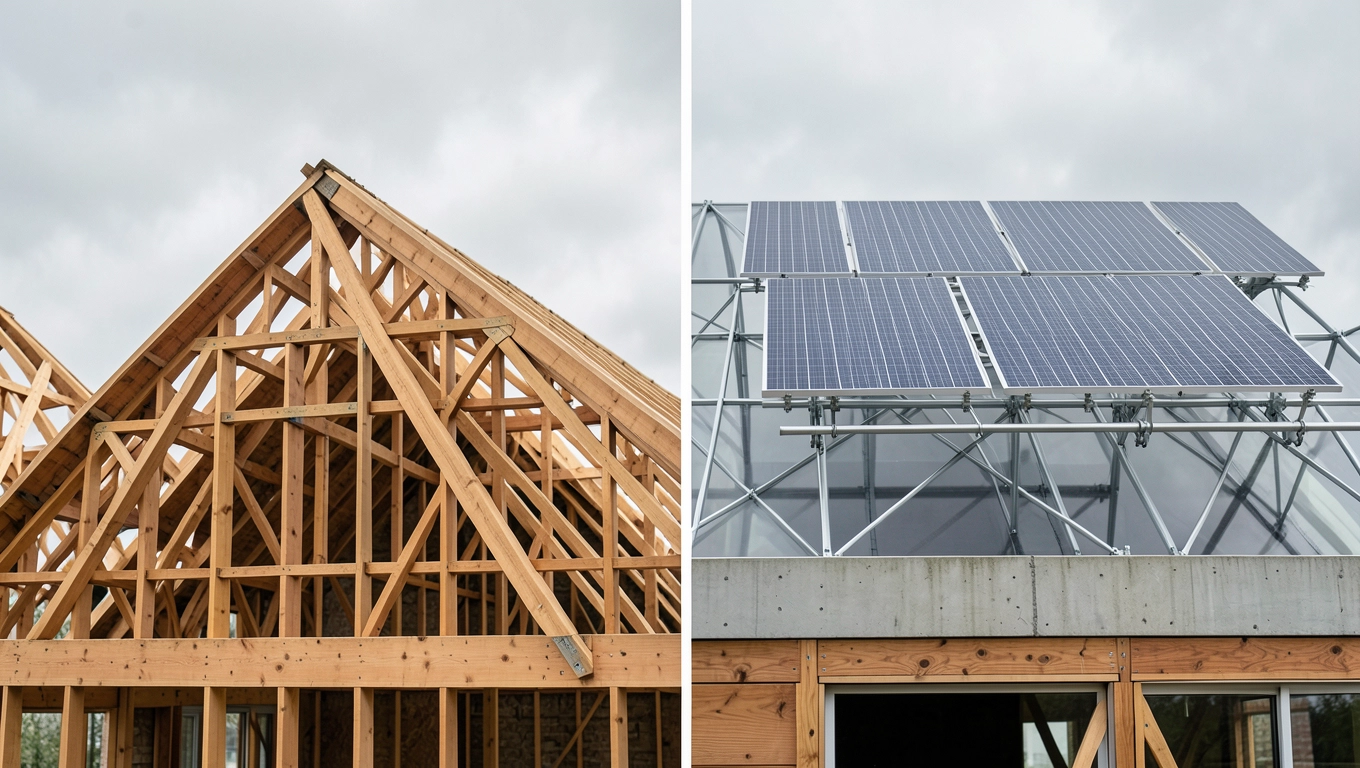

Wzmocnienie dachu czy montaż bezinwazyjny co wybrać?

Gdy obliczenia wykazują niedobór nośności, inwestor stoi przed wyborem: wzmocnić konstrukcję, poszukać lżejszej technologii czy zorganizować instalację na gruncie. Każda z tych dróg ma inne koszty, czas realizacji i trwałość efektu.

Wariant 1: wzmocnienie stropu lub wiązarów

Wzmocnienie dachu pod fotowoltaikę polega najczęściej na doklejeniu stalowych blach lub nadlewce betonowej na belkach głównych. Koszt wzmocnienia stropu żelbetowego waha się od 350 do 900 zł/m² powierzchni dachu, w zależności od dostępu, grubości nadlewki i klasy stali zbrojeniowej. Wzmocnienie wiązarów drewnianych przez nabicie nakładek z drewna klejonego BSH to wydatek rzędu 180-320 zł/m², ale wymaga odsłonięcia konstrukcji i demontażu poszycia.

Mechanizm wzmocnienia jest prosty: zwiększenie momentu bezwładności przekroju lub dodanie materiału tam, gdzie naprężenia są największe. Nadlewka betonowa współpracuje ze stropem dzięki kotwieniu zbrojenia rozproszonego w istniejącą płytę, tworząc przekrój zespolony. Nakładki stalowe przenoszą siły rozciągające, które stare wiązary nie są w stanie przenieść samodzielnie z uwagi na zmęczenie materiału.

Kiedy unikać wzmocnienia: gdy konstrukcja ma mniej niż 15 lat i jest objęta gwarancją systemową ingerencja w elementy nośne wymaga zgody projektanta i zerwania rękojmi. Wzmocnienie nie ma sensu też wtedy, gdy koszt przekracza 60 procent wartości nowej instalacji PV z montażem na gruncie.

Wariant 2: system bezinwazyjny z balastem

Systemy balastowe na dachu płaskim rozkładają obciążenie punktowe na większą powierzchnię dzięki podstawom wypełnionym betonem lub kruszywem. Typowa podstawa balastowa waży 25-80 kg, a cały system rozkłada elementy w siatce co 1,5-2 metry. Łączne obciążenie wynosi 15-25 kg/m² samych paneli plus 30-50 kg/m² balastu, co daje 45-75 kg/m².

Zaleta tej metody to brak wiercenia w membranie, co eliminuje ryzyko przecieków. Wada realne obciążenie większe niż przy montażu inwazyjnym, ponieważ dochodzi masa balastu. Na dachu o nośności 100 kg/m² system balastowy nie wchodzi w grę, chyba że strop jest płytowo-żelbetowy z dużą rezerwą.

Wariant 3: lżejsze panele i optymalizacja mocy

Zamiana paneli 460 Wp na moduły HJT o tej samej mocy, ale cieńszej ramie, pozwala zredukować masę o 10-15 procent. Zastosowanie paneli typu shingled (bezramkowych) obniża wagę do 18-20 kg/szt., ale wymaga specjalnego systemu montażowego. Kolejne 10-20 procent oszczędności daje rezygnacja z ramy aluminiowej na rzecz paneli bifacjalnych ze szkła hartowanego o grubości 2 mm po każdej stronie.

Kiedy wybrać optymalizację panelami: gdy niedobór nośności wynosi 10-30 kg/m², a inwestorowi zależy na pełnej mocy instalacji. Oszczędność 200-500 kg w skali 10 kWp potrafi przesądzić o pozytywnym wyniku obliczeń i uniknięciu kosztownego wzmocnienia.

Wariant 4: instalacja gruntowa jako fallback

Montaż paneli na konstrukcji wolnostojącej na gruncie to wydatek 1200-1800 zł/kWp z konstrukcją, czyli o 30-50 procent więcej niż na dachu. Za to uzysk energii rośnie o 8-15 procent dzięki lepszemu chłodzeniu paneli i optymalnemu kątowi nachylenia. Brak ograniczeń nośności sprawia, że grunt jest opcją rezerwową dla właścicieli dachów, które żadną metodą nie przejdą obliczeń.

Wariant 5: dachówka fotowoltaiczna zastosowanie marginalne

Dachówka fotowoltaiczna waży 12-18 kg/m² i zastępuje klasyczne pokrycie, dlatego nie zwiększa obciążenia dachu. Koszt 1 m² takiego pokrycia to 650-1100 zł, a moc z metra kwadratowego wynosi 180-220 Wp. Na dachu płaskim dachówka PV nie znajduje zastosowania, ale przy remoncie dachu skośnego bywa alternatywą dla tradycyjnych paneli na krokwiach.

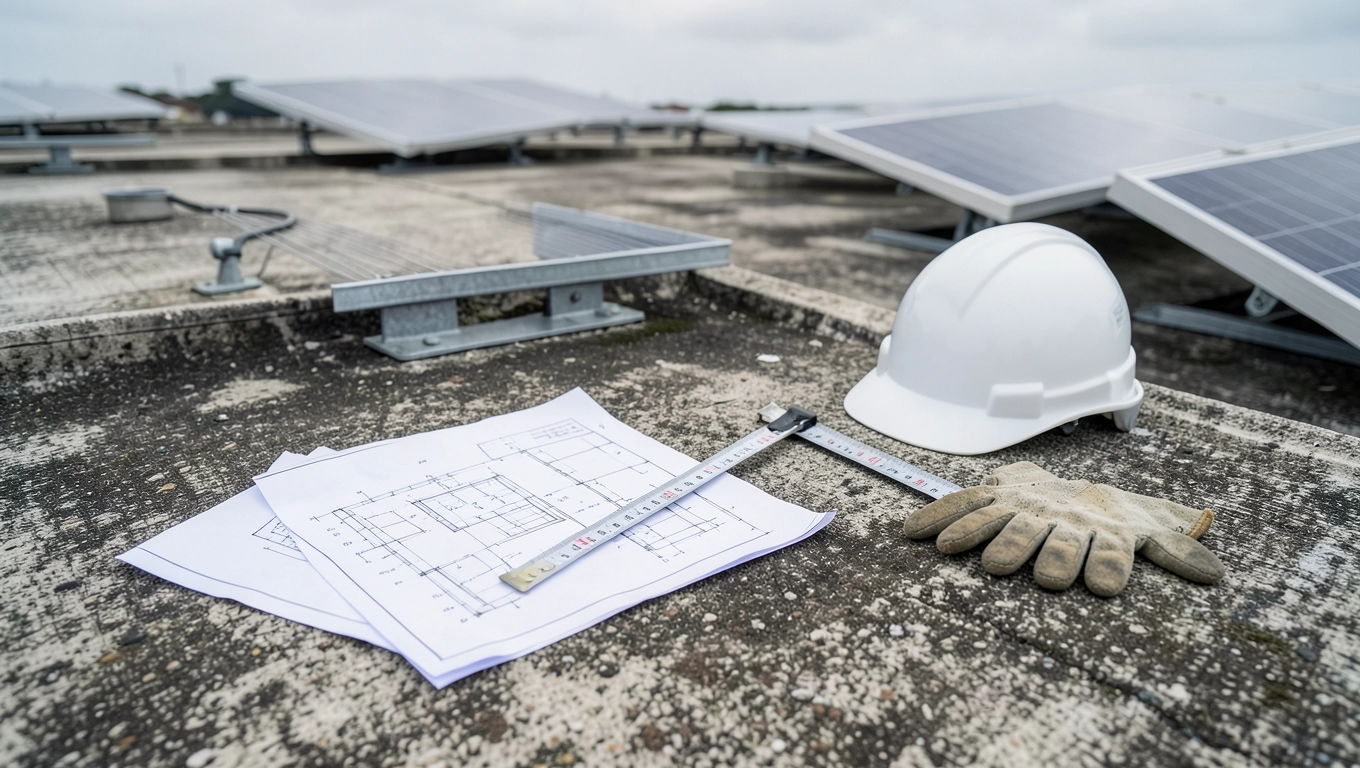

Procedura audytu nośności krok po kroku

Rzetelna ocena nośności dachu płaskiego pod fotowoltaikę przebiega według stałego schematu. Pominięcie któregokolwiek kroku wprowadza ryzyko, którego nikt nie chce ponosić.

1. Audyt wzrokowy inwentaryzacja rys, ugięć, stanu membrany i obróbek blacharskich. Trwa 1-2 godziny, koszt 300-800 zł.
2. Pozyskanie dokumentacji projektowej rzut konstrukcji, zestawienie materiałowe, dziennik budowy. Bez tych danych obliczenia są szacunkowe.
3. Obliczenia statyczne wg PN-EN 1991-1-1 i PN-EN 1991-1-3 sprawdzenie stanów granicznych nośności i użytkowalności. Wykonuje konstruktor z uprawnieniami, koszt 1500-4000 zł.
4. Dobór systemu montażowego na podstawie wyników obliczeń projektant wskazuje dopuszczalne obciążenia punktowe i rozstaw podpór.
5. Decyzja: montaż, wzmocnienie czy grunt inwestor otrzymuje raport z rekomendacją wariantu optymalnego.

Czas trwania całej procedury to 2-4 tygodnie, a łączny koszt 2500-6000 zł. To ułamek procenta wartości instalacji PV, a jednocześnie polisa ubezpieczeniowa na wypadek roszczeń gwarancyjnych i problemów z rzeczoznawcą.

Box ostrzegawczy: wykonawca, który oferuje montaż bez obliczeń, przenosi odpowiedzialność na inwestora. W razie awarii ubezpieczyciel odmówi wypłaty, a koszt naprawy stropu obciąży właściciela budynku. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, § 136) wymaga, aby każda zmiana obciążenia dachu była wpisana do dokumentacji powykonawczej.

Schemat decyzyjny: co robić w zależności od stanu dachu

Checklist: zanim podpiszesz umowę

Ostatnia prosta przed inwestycją. Pięć punktów, które chronią przed kosztownymi błędami i utratą gwarancji.

Wskazówka: poproś wykonawcę o dostarczenie raportu z obliczeń w formie PDF z pieczątką projektanta. To dokument, który w razie audytu budowlanego lub reklamacji przesądza o przeniesieniu odpowiedzialności na firmę montażową.

Co daje rzetelna ocena nośności

Inwestor, który zamawia audyt przed montażem, zyskuje trzy konkretne korzyści. Po pierwsze, pewność, że dach przetrwa 25 lat eksploatacji instalacji bez ukrytych uszkodzeń. Po drugie, ochronę gwarancji producenta paneli, który w warunkach rękojmi zastrzega montaż zgodny z obliczeniami dla danego regionu. Po trzecie, spokój przy kontroli nadzoru budowlanego, który od 2023 roku może żądać okazania raportu przy inwestycjach powyżej 50 kWp.

Ocena nośności dachu płaskiego to fundament, bez którego nawet najlepsze panele nie mają sensu. Konkretne liczby 80-120 kg/m² śniegu, 21-24 kg na panel, 200-400 kg/m² nośności stropu żelbetowego pozwalają podjąć decyzję opartą na faktach, a nie na obietnicach handlowca. W tonach myśli poważny inwestor, nie w hasłach marketingowych.

Zanim padnie ostatnie zdanie umowy, poproś o audyt. To koszt groszowy w porównaniu z potencjalną naprawą stropu lub utratą gwarancji na panele. Wpisz do umowy klauzulę: „Montaż po pozytywnej ocenie nośności dachu płaskiego wykonanej przez uprawnionego konstruktora" i wymagaj raportu w ciągu 14 dni od podpisania.

Źródła danych i podstawy prawne: PN-EN 1991-1-1 (Eurokod 1: Oddziaływania na konstrukcje ciężar objętościowy, ciężar własny, obciążenia użytkowe), PN-EN 1991-1-3 (obciążenie śniegiem), PN-EN 1991-1-4 (oddziaływania wiatru), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm., § 136), karty katalogowe producentów paneli monokrystalicznych i HJT, normy producentów systemów montażowych. Strefy śniegowe i wiatrowe w Polsce: dane IMGW PIB, mapy obciążeń wg ITB.
