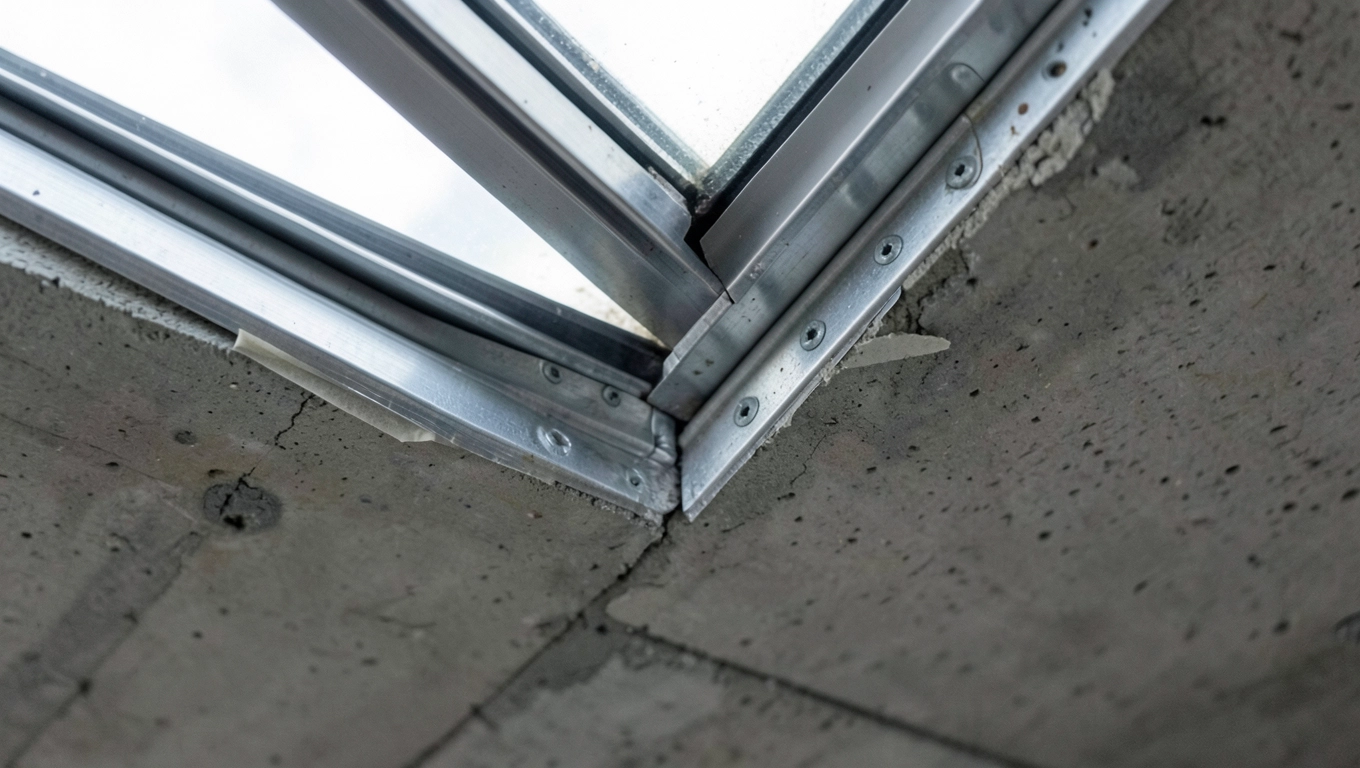

Obróbka okna dachowego w stropie betonowym krok po kroku

Każdy, kto próbował ładnie wykończyć wnękę okna połaciowego w stropie betonowym, wie, że to ta jedna robota, która potrafi zepsuć nawet starannie ocieplone poddasze. Źle docięta płyta, krzywy glif, folia sklejona byle jak przy ościeżnicy i po pierwszej zimie widać zacieki, a po dwóch sezonach rachunek za ogrzewanie rośnie o kilkanaście procent. W tym tekście rozkładam temat na czynniki pierwsze: od fizyki mostka termicznego w żelbecie, przez rozmieszczenie profili CD 60, aż po moment, w którym wsuwamy płytę g-k w rowek okna. Bez marketingu, bez lania wody, za to z konkretnymi liczbami i odniesieniem do norm, które obowiązują od 2021 roku.

• Glify przy oknie dachowym pionowe czy rozchodzące się?
• Montaż profili CD 60 i UD 30 w polu okna połaciowego
• Paroizolacja Vario i wełna ISOVER wokół okna dachowego
• Zabudowa płytami i wykończenie glifu
• Najczęstsze błędy przy obróbce okna dachowego w betonie
• Checklist końcowy obróbki okna dachowego

Glify przy oknie dachowym pionowe czy rozchodzące się?

Glif to nic innego jak wewnętrzna ścianka, która łączy ramę okna połaciowego z płaszczyzną sufitu pod skosem. Jej zadanie jest pozornie proste: zamknąć ościeżnicę od dołu i od boków tak, by światło wpadało pod właściwym kątem, a konstrukcja dachu mogła swobodnie „oddychać". W stropie betonowym ta swoboda jest ograniczona, bo mamy do czynienia z materiałem akumulacyjnym, który przewodzi ciepło kilkakrotnie lepiej niż drewno krokwi.

Dlatego zakładka ocieplenia na glifie nie może być przypadkowa. 6-8 cm prostopadłej warstwy wełny to absolutne minimum, jeśli okno sięga do 120 cm wysokości. Poniżej tej wartości mostek termiczny wzdłuż ościeżnicy zaczyna być widoczny w pomiarach kamery termowizyjnej dokładnie tam, gdzie rama spotyka się z betonem. W praktyce oznacza to punkt rosy przesunięty do wnętrza pomieszczenia i skropliny na płycie g-k po pierwszej mroźnej nocy.

Glify pionowe sprawdzają się przy niskim kącie nachylenia dachu (do 30°) i wąskich oknach. Górna i dolna krawędź wnęki biegną równolegle, a boczne ścianki pozostają prostopadłe do podłogi. Taki układ ułatwia montaż, ale zabiera cenne centymetry światła w głębi pomieszczenia. Dlatego w pokojach dziecięcych, gdzie liczy się każdy lumen, lepiej rozważyć wariant rozchodzący się.

Glify rozchodzące się (kątowe) „otwierają" wnękę od dołu. Górna płaszczyzna pozostaje prosta, natomiast boczne ścianki rozchylają się pod kątem 30-45° w stronę pomieszczenia, a dolna krawędź przesuwa się w głąb pokoju o 15-25 cm. Dzięki temu światło dociera dalej, a okno optycznie powiększa przestrzeń. Ceną jest większe zużycie profili i wełny oraz nieco trudniejsze szpachlowanie narożników.

Decyzja o kształcie glifu powinna zapaść przed zakupem okien. Producenci podają w kartach technicznych tak zwaną głębokość montażu, czyli odległość od ramy do lica krokwi. Jeśli planujemy rozchodzące się glify, lepiej wybrać okno z głębszym rowkiem montażowym ułatwi to wsunięcie płyty i stabilne oparcie wełny bez mostka powietrznego.

Montaż profili CD 60 i UD 30 w polu okna połaciowego

Ruszt to kręgosłup całej zabudowy. W polu okna dachowego pracuje on jednak w specyficznych warunkach: jedną płaszczyzną mocujemy go do krokwi lub do betonowego stropu, drugą do ramy okiennej poprzez rowek montażowy. Profile CD 60 pełnią tu funkcję nośną, UD 30 obwodową. Wszystko musi być w jednej płaszczyźnie, bo każde 3 mm odchyłu zamieni się później w pęknięcie na łączeniu płyt.

Pracę zaczynamy od wytrasowania glifu. Laser krzyżowy ustawiamy na linii przyszłej płaszczyzny sufitu, a następnie przenosimy ją na ościeżnicę markeryem. Profile UD 30 docinamy nożycami do blachy, pozostawiając 3 cm zapasu na zagięcie. Zagięcie pod kątem 90° tworzy tak zwany „kozioł", który stabilizuje konstrukcję przy skraju okna i zapobiega klawiszowaniu płyty g-k.

Rozmieszczenie profili CD 60 wynika z trzech granic: dolnej krawędzi okna, załamania glifu i ścianki kolankowej. Jeden profil prowadzimy wzdłuż dolnej krawędzi ościeżnicy, dwa w strefie załamania, trzy przy ściance kolankowej. Rozstaw osiowy reszty rusztu nie powinien przekraczać 40 cm, inaczej płyta 4PRO Fire+ o grubości 12,5 mm zacznie „pracować" pod naciskiem i pojawią się rysy przy szpachlowaniu.

Mocowanie do krokwi wykonujemy wieszakami poddaszowymi (typ ES lub noniuszowy przy większych obciążeniach). Każdy wieszak wkręcamy dwoma blachowkrętami 3,5×11 mm, a sam profil skręcamy z wieszakiem czterema. Śruby TN 25 przykręcają płytę do profili co 20 cm. W stropie betonowym stosujemy kołki szybkiego montażu 6×40 mm, a profile UD 30 dodatkowo klejmy do podłoża masą akrylową, by wyeliminować mostki akustyczne.

Po zmontowaniu rusztu warto wykonać próbę „sztywności". Dłoń naciska na środek pola ugięcie nie powinno przekraczać 1 mm. Jeśli ugina się bardziej, dokładamy wieszak lub podwajamy profil CD 60. Lepszy jeden dodatkowy element teraz niż poprawianie całego glifu po szpachlowaniu.

Paroizolacja Vario i wełna ISOVER wokół okna dachowego

W stropie betonowym okno dachowe sąsiaduje jednocześnie z ciepłą połać dachu i zimną masą stropową. To prosta droga do kondensacji, jeśli nie zadbamy o ciągłość paroizolacji. Folia Vario XtraSafe zmienia opór dyfuzyjny w zależności od wilgotności: zimą jest praktycznie szczelna, latem lekko przepuszcza parę. Dzięki temu konstrukcja dachu nie gnije nawet przy drobnych błędach montażowych.

Wełnę mineralną układamy szczelnie, bez luk i pustek powietrznych. ISOVER Super-Mata o grubości 20 cm wpasowuje się między krokwie i w pole glifu bez podcinania. Przy samej ościeżnicy zostawiamy 1 cm luzu, który wypełniamy elastyczną pianką montażową niskorozprężną. Dzięki temu rama może „pracować" pod wpływem temperatury, a my unikamy naprężeń prowadzących do pęknięć.

Folię Vario rozwijamy po wewnętrznej stronie wełny, z zakładem minimum 10 cm. Zakłady klejmy taśmą Vario XtraTape, a obwód okna dodatkowo uszczelniamy masą Vario DoubleFit lub XtraFit. Masa tworzy trwałe, elastyczne połączenie z ramą, które nie pęka nawet po kilku sezonach grzania. Pamiętaj, by nie ciągnąć folii „na siłę" lekkie sfałdowanie jest lepsze niż napięcie, które i tak zniknie po pierwszym sezonie.

Przejście folii z glifu na sufit to newralgiczne miejsce. Najczęściej rozwiązujemy je listwą przypodłogową z fabrycznym kanałem kablowym, która jednocześnie chroni folię przed uszkodzeniem mechanicznym. Jeśli planujemy oświetlenie LED w glifie, prowadzimy przewody po wewnętrznej stronie folii, w peszelu ognioodpornym, a sam pasek LED montujemy na aluminiowym profilu odprowadzającym ciepło.

Folii Vario nie wolno perforować kołkami rozporowymi. Każde przebicie to mostek dyfuzyjny. Wszystkie elementy mocowane do stropu betonowego przewidujemy przed ułożeniem folii, a przewody prowadzimy w korytkach natynkowych przyklejanych do betonu masą akrylową.

Zabudowa płytami i wykończenie glifu

Po zamontowaniu rusztu i ułożeniu paroizolacji nadchodzi moment, w którym wnęka okienna zaczyna nabierać kształtu. Płyty g-k 4PRO Fire+ o grubości 12,5 mm mają fazowane krawędzie, dzięki czemu spoina po szpachlowaniu licuje się z powierzchnią bez widocznych progów. W strefie okna dachowego warto stosować płyty impregnowane (typ H2) ze względu na podwyższoną wilgotność przy ościeżnicy ich rdzeń pochłania o 30% mniej wody niż standardowa płyta biała.

Płytę dolną glifu wsuwamy w rowek montażowy okna, lekko dociskając, by folia Vario nie fałdowała się w narożniku. Nie przykręcamy płyty do ramy okiennej to klasyczny błąd, który po roku kończy się rysą na łączeniu. Rama „pracuje" inaczej niż konstrukcja dachu, a sztywne połączenie przenosi te naprężenia bezpośrednio na szpachlę.

Po zamontowaniu płyty odcinamy nadmiar folii paroizoacyjnej nożem, pozostawiając 5 mm zakładki, który wciśniemy pod listwę wykończeniową. Kolejność prac jest tu istotna: najpierw glify boczne, potem dolna płyta glifu, na końcu sufit przy oknie. Dzięki temu każda płyta opiera się na krawędzi poprzedniej i nie powstają szczeliny przy narożnikach.

Szpachlowanie zaczynamy od narożników. Narożniki Habito No-Coat o długości 2,5 m mają wewnętrzny rdzeń z tworzywa, który nie odkształca się pod naciskiem szpachli. Wklejamy je w masę Premium Light i czekamy 4-6 h, aż wyschnie. Pierwsza warstwa szpachli (Q2) wyrównuje powierzchnię, druga (Q3) tworzy gładź gotową do malowania. Między warstwami matowimy powierzchnię siatką P120, bo gładka szpachla nie przyjmuje kolejnej warstwy.

Malowanie zaczynamy od podkładu akrylowego, który wyrównuje chłonność szpachli i płyty. Po 12 h nakładamy farbę oddychającą (paroprzepuszczalną) o klasie ścieralności 2 wg PN-EN 13300. W strefie okna dachowego lepiej unikać farb lateksowych zamykających pory latem, przy nagrzanej ramie, mogą tworzyć pęcherzyki na styku z glifem.

Najczęstsze błędy przy obróbce okna dachowego w betonie

Najpoważniejszy błąd to skręcanie profili UD 30 z pośrednimi CD 60 w środku pola. Taka klatka traci sztywność, a glif zaczyna „pływać" przy każdym dotyku. Profile UD 30 zostawiamy wyłącznie na obwodzie: przy krokwiach, przy ściance kolankowej i przy ramie okna. Wszystkie inne profile CD 60 pracują samodzielnie, mocowane wieszakami do krokwi lub kołkami do betonu.

Drugi grzech to brak pionu glifu pod oknem. Pozioma krawędź dolna „ucieka" o 2-3 mm i po zamontowaniu listwy przypodłogowej widać szczelinę przy ścianie. Laser krzyżowy powinien wisieć na statywie przez cały czas montażu profili i być sprawdzany po każdym skręceniu. Poprawa po szpachlowaniu wymaga kucia płyty i powtórzenia całego cyklu.

Za cienka warstwa wełny przy ościeżnicy to trzeci błąd. Minimum 6 cm prostopadle do ramy, inaczej mostek termiczny wzdłuż okna jest nieunikniony. W pomiarach termowizyjnych widać go jako jasną linię biegnącą od narożnika ramy aż do sufitu. Rozwiązanie jest proste: dokładamy wełnę w pasie 10-15 cm wokół ościeżnicy, a przy samej ramie używamy elastycznej pianki, która kompensuje ruchy termiczne.

Mocowanie płyty g-k bezpośrednio do ramy okna to błąd numer jeden na każdej budowie. Rama okna dachowego rozszerza się termicznie o 1,5-2 mm na metr bieżący w ciągu roku. Sztywne połączenie z płytą g-k przenosi te naprężenia na szpachlę, która pęka wzdłuż narożnika już po pierwszym sezonie grzewczym.

Czwarty, mniej oczywisty błąd to brak dylatacji przy ściance kolankowej. Betonowy strop pracuje inaczej niż drewniana konstrukcja dachu. Między płytą g-k a murem zostawiamy 5 mm szczeliny wypełnionej elastycznym akrylem. Bez tego po kilku miesiącach wzdłuż styku pojawi się rysa, a w skrajnych przypadkach pęknięcie płyty przy krawędzi.

Piąty błąd to rezygnacja z podkładu akrylowego przed malowaniem. Szpachla i płyta g-k mają różną chłonność pierwsza warstwa farby „wlatuje" w szpachlę i zostaje nierównomierny kolor. Podkład wyrównuje chłonność w ciągu 2-3 h, a zużycie farby finishowej spada o 15-20%.

Szósty, najczęściej pomijany błąd to montaż folii Vario bez masy uszczelniającej przy ościeżnicy. Sama taśma klejąca nie wystarczy, bo po kilku sezonach odkleja się w narożnikach. Masa Vario DoubleFit tworzy trwałe, elastyczne połączenie, które pracuje razem z ramą i nie traci przyczepności nawet przy -20°C.

Checklist końcowy obróbki okna dachowego

Wydrukuj tę listę i odhaczaj każdy punkt. To najprostszy sposób, by żaden etap nie umknął w ferworze pracy.

• 1. Wytrasowanie glifu laser krzyżowy, oznaczenie płaszczyzn na ościeżnicy i krokwiach.
• 2. Montaż profili UD 30 obwód okna, zagięcia 3 cm, mocowanie kołkami 6×40 mm.
• 3. Rozmieszczenie profili CD 60 1 przy dolnej krawędzi, 2 w załamaniu, 3 przy ściance kolankowej.
• 4. Mocowanie wieszakami każdy profil minimum 3 wieszaki, skręcanie blachowkrętami 3,5×11 mm.
• 5. Ułożenie wełny ISOVER Super-Mata szczelnie, bez luk, 1 cm luz przy ościeżnicy.
• 6. Wypełnienie pianką niskorozprężną obwód ościeżnicy, czas utwardzania 12 h.
• 7. Montaż folii Vario XtraSafe zakład 10 cm, klejenie Vario XtraTape.
• 8. Uszczelnienie do ościeżnicy Vario DoubleFit w narożnikach i na obwodzie.
• 9. Wsunnięcie płyty 4PRO Fire+ w rowek okna, bez przykręcania do ramy.
• 10. Szpachlowanie i narożniki Habito No-Coat dwie warstwy Q2/Q3, matowienie P120 między warstwami.

Zgodność z Warunkami Technicznymi 2021 (WT 2021) wymaga, by współczynnik U dla okna dachowego w stropie betonowym nie przekraczał 1,1 W/(m²·K). Przy zastosowaniu okna o Uw = 0,8 i zakładce wełny 20 cm na glifie cały węzeł spełnia ten wymóg z zapasem. Pamiętaj, że norma PN-EN ISO 10077-2 traktuje mostek termiczny przy ościeżnicy jako osobny element dlatego zakładka prostopadła 6-8 cm jest tak istotna.

Jeśli planujesz poddasze z oknami dachowymi, pobierz karty techniczne produktów i sprawdź głębokość rowka montażowego okna. To w nim toczy się cała „kuchnia" tej obróbki: tam wpada folia, tam opiera się płyta, tam masa uszczelniająca styka się z ramą. Traktuj ten rowek jak obramowanie obrazu im lepiej przygotowane, tym mniej niespodzianek po pierwszej zimie.
