Na jakiej wysokości czujnik ruchu na schodach? Montaż bez błędów

Wysokość montażu czujnika ruchu na schodach to ta jedna decyzja, która decyduje, czy latarka w nocy będzie zbędna, czy włącznik światła pozostanie Twoim najlepszym przyjacielem. Optymalna wysokość to 1-1,5 m nad stopniem przy montażu ściennym lub 2-2,5 m przy montażu sufitowym, z zachowaniem kąta detekcji 90-120° i zasięgu 4-8 m. Poniżej znajdziesz pełną ścieżkę: od fizyki promieniowania podczerwonego, przez konkretne schematy rozmieszczenia dla schodów prostych, zabiegowych i spiralnych, aż po integrację z LED i systemami smart home.

• Jak działa czujnik PIR i co właściwie widzi na schodach
• Miejsca montażu czujnika ruchu na schodach: proste, zabiegowe, spiralne
• Najczęstsze błędy montażowe, które psują detekcję
• Podłączenie elektryczne czujnika ruchu do oświetlenia schodowego
• Integracja z oświetleniem LED i systemami smart home
• Dobór czujnika PIR: parametry i porównanie modeli
• Testowanie i konserwacja po montażu
• Checklist przed zakupem i montażem

Jak działa czujnik PIR i co właściwie widzi na schodach

Czujnik PIR (Passive InfraRed) rejestruje zmiany promieniowania cieplnego w swoim polu widzenia. Każdy żywy organizm emituje fale o długości 7-14 µm, a soczewka Fresnela dzieli przestrzeń na sektory. Gdy człowiek przechodzi między sektorami, różnica temperatur między nimi gwałtownie rośnie i piroelement generuje impuls.

Kluczowe jest zrozumienie, że czujnik PIR nie emituje żadnej energii. Działa biernie, wykrywając jedynie kontrast termiczny. Na schodach oznacza to jedno: sylwetka wchodzącej osoby musi przecinać granice sektorów soczewki pod odpowiednim kątem. Dlatego montaż czujnika ruchu na schodach wymaga uwzględnienia geometrii stopni, a nie tylko odległości od podłogi.

PIR, mikrofalowy czy dualny: który typ wybrać

Czujnik mikrofalowy (MW) emituje fale radiowe 5,8 GHz i analizuje ich odbicie. Wykrywa ruch nawet przez cienkie ściany, ale na schodach to poważna wada: reaguje na ruch za balustradą, w przewodach wentylacyjnych, na gałęziach za oknem. PIR pozostaje więc bezpieczniejszym wyborem.

Czujnik dualny łączy obie technologie i aktywuje przekaźnik dopiero po potwierdzeniu detekcji przez PIR i MW jednocześnie. Na schodach publicznych lub w budynkach z dużą ilością zakłóceń (duże okna, klimatyzacja) taki wariant eliminuje fałszywe alarmy, choć kosztuje 2-3× więcej niż sam PIR.

Co ogranicza zasięg i pole widzenia

Soczewka Fresnela o kącie 90° tworzy stożkową strefę detekcji z wyraźną martwą strefą bezpośrednio pod czujnikiem. Przy montażu sufitowym na wysokości 2,5 m martwa strefa ma ok. 0,5 m średnicy. Przy montażu ściennym na wysokości 1,2 m martwa strefa rośnie do ok. 1 m.

Temperatura otoczenia wpływa na czułość. Powyżej 30°C kontrast między ciałem człowieka a tłem spada, zasięg realny maleje o 15-25%. Norma PN-EN 50131-2-2 definiuje warunki testowe (20°C, ruch 0,5 m/s), więc parametry katalogowe zawsze odnoszą się do tych warunków.

Miejsca montażu czujnika ruchu na schodach: proste, zabiegowe, spiralne

Zasada ogólna: każdy stopień musi leżeć w polu widzenia co najmniej jednego czujnika. Strefy detekcji sąsiednich czujników powinny nachodzić na siebie w 20-30%, bo człowiek wchodzący na schody pojawia się w martwej strefie 0,5-1 s.

Schody proste jednobiegowe do 12 stopni

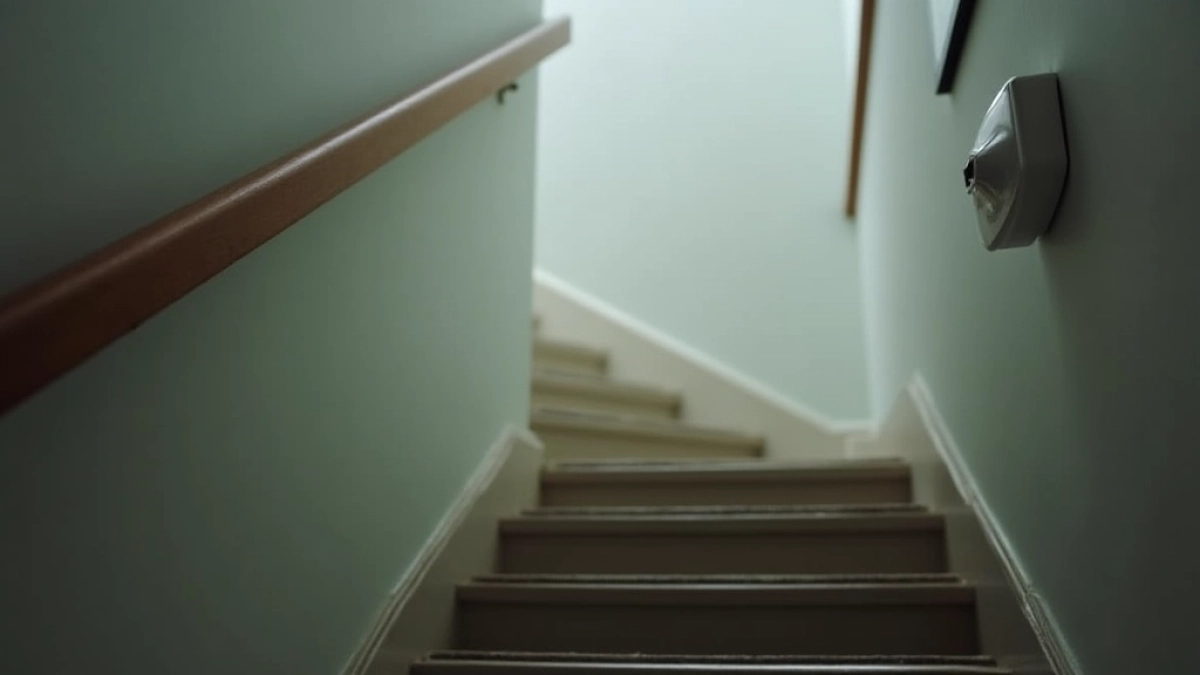

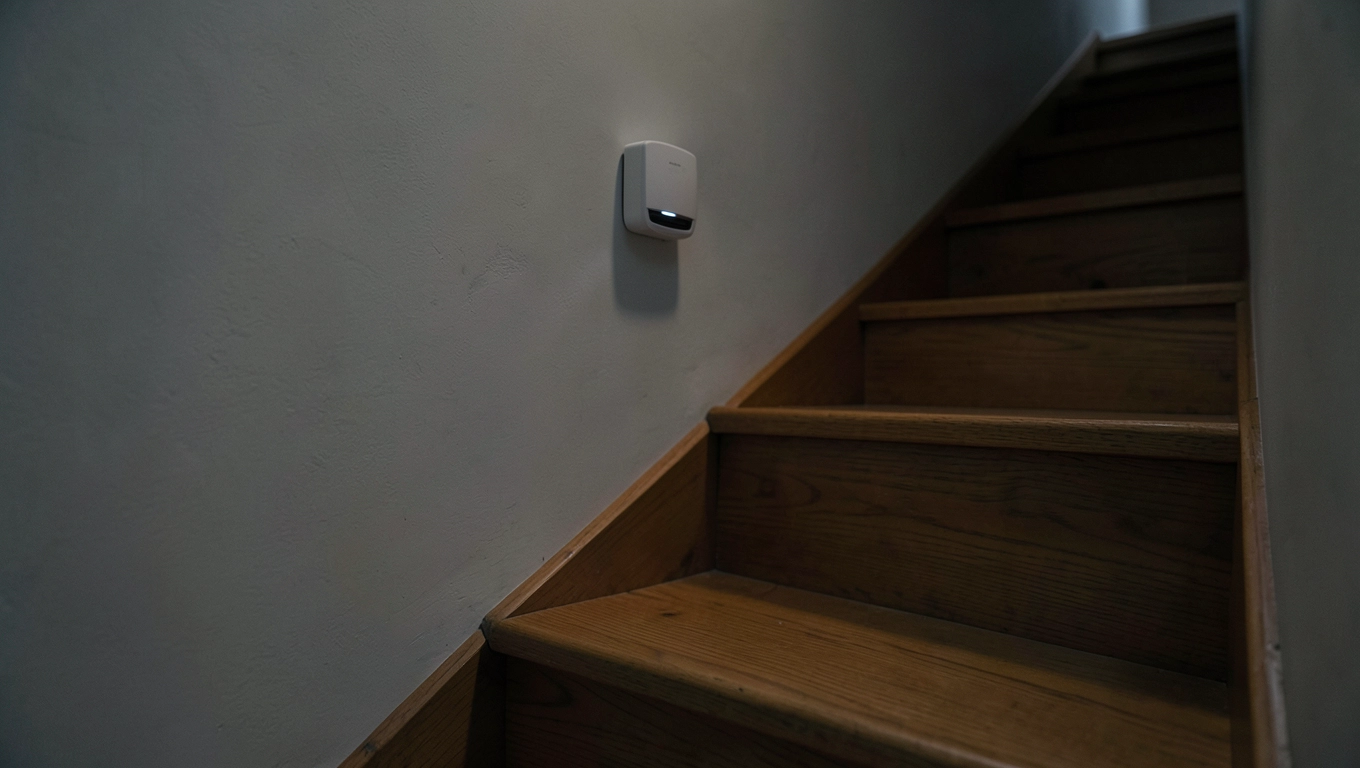

Jeden czujnik na ścianie bocznej, na wysokości 1,2-1,5 m, skierowany lekko w dół. Pole widzenia 90° pokrywa wtedy wszystkie stopnie przy szerokości biegu do 110 cm. Przy szerszych biegach (powyżej 120 cm) jeden czujnik może nie pokryć skrajnych stopni po przeciwnej stronie.

Jeśli sufit ma 2,5 m lub więcej, lepszy montaż sufitowy. Czujnik na środku biegu, skierowany prostopadle do stopni, pokrywa pas o szerokości 3-4 m. To rozwiązanie estetyczniejsze, ale wymaga prowadzenia kabli w suficie podwieszanym.

Schody zabiegowe z podestem pośrednim

Tutaj jeden czujnik nie wystarczy. Potrzebujesz minimum dwóch: jeden na pierwszym biegu, drugi na drugim. Miejsce montażu przy zabiegu jest newralgiczne: czujnik musi widzieć osobę wchodzącą na podest, ale nie powinien reagować na ruch w holu piętra.

Rozstaw czujników na schodach zabiegowych: pierwszy 3-4 stopnie od dołu, drugi 3-4 stopnie od góry. Przy kącie obrotu 180° (podest) czujnik na piętrze montujemy na ścianie zewnętrznej, skierowany pod kątem 45° w stronę ostatnich stopni.

Schody spiralne i kręcone

Najtrudniejszy przypadek. Słup centralny blokuje widoczność, a stopnie zawijają się pod zmiennym kątem. Standardowe rozwiązanie to czujnik sufitowy na wysokości 2,5 m, zamontowany nad zewnętrzną krawędzią schodów, z soczewką 360° lub dwoma soczewkami 180° ustawionymi prostopadle.

Drugie rozwiązanie, tańsze i prostsze: czujnik na każdym 4-5 stopniu, w narożniku stopnia przy ścianie. Czujki mini (średnica 25 mm, wysokość 15 mm) montowane w listwie przypodłogowej reagują na ruch stopy, ale wymagają prowadzenia kabli w każdym punkcie.

Przy schodach drewnianych otwartych (bez podstopnic) unikaj czujników mikrofalowych. Fale odbijają się od drewna i metalu balustrady, dając fałszywe alarmy przy wietrzeniu. PIR reaguje tu niezawodnie.

Reguła nakładania się stref

Dwa czujniki na jednym biegu rozmieszczamy tak, by ich stożki detekcji pokrywały się w 20-30%. Przy zasięgu 6 m i kącie 90° oznacza to odległość między czujnikami 4,2-4,8 m. Mniejsza odległość daje redundantne pokrycie (droższe, ale pewniejsze), większa zostawia martwe pola.

Najczęstsze błędy montażowe, które psują detekcję

Czujnik zamontowany poprawnie technicznie, ale w złym miejscu, będzie działał jak niepodłączony. Najczęstszy błąd to montaż naprzeciwko okna: słońce padające na soczewkę generuje silne promieniowanie podczerwone, które wysyca piroelement i czujnik przestaje reagować na ludzi. Efekt widoczny zwłaszcza po południu, gdy okno jest oświetlone.

Ciepło i ruch powietrza jako źródło fałszywych alarmów

Grzejnik zamontowany 80 cm pod czujnikiem to gwarancja ciągłego włączania światła. Konwekcja ciepłego powietrza zmienia rozkład temperatur w polu widzenia czujnika, a piroelement odczytuje to jako ruch. Bezpieczna odległość od grzejnika to minimum 1,5 m, a najlepiej powyżej 2 m.

Klimatyzacja i wentylatory sufitowe działają podobnie. Strumień zimnego powietrza z klimatyzatora tuż przy czujniku powoduje szybkie zmiany kontrastu termicznego. Na schodach z wentylacją mechaniczną (rekuperator) czujnik montujemy po stronie nawiewu, nie wywiewu.

Obiekty ruchome w polu widzenia

Zasłony, firanki, ruchome dekoracje ścienne. Każdy obiekt poruszający się w polu widzenia czujnika o więcej niż 30 cm może wywołać alarm. Na schodach z oknem balkonowym częstym problemem są żaluzje: podmuch wiatru wprawia je w ruch, czujnik reaguje. Rozwiązanie: zasłonięcie części pola widzenia czujnika (np. naklejka na soczewce) lub zmniejszenie czułości potencjometrem.

Pet-immune, czyli jak uniknąć alarmu od kota

Funkcja pet-immune działa na zasadzie ograniczenia czułości dolnej partii pola widzenia. Czujnik z pet-immune do 25 kg ignoruje zwierzęta poniżej 1 m wysokości. Na schodach ma to znaczenie: kot wchodzący po schodach ma głowę na wysokości 30-50 cm, więc standardowy czujnik bez pet-immune zareaguje. Pet-immune eliminuje ten problem kosztem nieco mniejszego zasięgu w dolnej strefie.

Podłączenie elektryczne czujnika ruchu do oświetlenia schodowego

Zacznij od wyłączenia zasilania na rozdzielni i sprawdzenia braku napięcia miernikiem. To nie formalność: dotykanie przewodów pod 230 V grozi porażeniem, a praca na schodach zwiększa ryzyko upadku. Przepisy PN-HD 60364 wymagają, by obwód oświetlenia schodowego miał wyłącznik różnicowoprądowy 30 mA.

Schemat podłączenia 3-żyłowego (najczęstszy)

Czujnik z trzema przewodami (L, N, wyjście) podłączasz szeregowo w obwód oświetlenia. Faza z rozdzielni trafia na zacisk L czujnika, neutralny na N, a wyjście czujnika na wejście lampki schodowej. Lampka jest zasilana przez czujnik, więc świeci tylko wtedy, gdy czujnik poda napięcie na wyjście.

Taki układ jest prosty i tani, ale ma ograniczenie: czujnik steruje bezpośrednio obciążeniem do 800 W (przy żarówkach) lub 200 W (przy LED). Przy większej liczbie lampek schodowych (15-20 sztuk) przekraczasz ten limit i potrzebujesz przekaźnika dopuszkowego.

Schemat 4-żyłowy z przekaźnikiem

Czujnik 4-żyłowy (L, N, wyjście sygnałowe, wyjście zasilające) oddziela obwód sterowania od obwodu obciążenia. Sygnał z czujnika trafia na cewkę przekaźnika, a styki przekaźnika załączają lampki. To rozwiązanie bezpieczniejsze, bo czujnik nie przegrzewa się przy dużym obciążeniu.

Norma PN-EN 50131-2-2 dopuszcza zarówno rozwiązanie 3-żyłowe, jak i 4-żyłowe w systemach alarmowych. W domach jednorodzinnych najczęściej stosuje się 3-żyłowy ze względu na prostotę montażu.

Podłączenie do centrali alarmowej

Czujnik PIR na schodach w systemie alarmowym podłączasz do wejścia NC (normalnie zamknięte) lub NO (normalnie otwarte) w centrali. Styki NC są bezpieczniejsze: przerwanie obwodu (przecięcie kabla) wywoła alarm sabotażowy. Rezystor EOL (End Of Line) 1-2,2 kΩ montujesz na końcu linii, bezpośrednio przy czujniku, by centrala mogła wykryć próbę zwarcia.

Nigdy nie łącz czujnika 230 V bezpośrednio z centralą alarmową na 12 V. Różnica potencjałów zniszczy wejście centrali. Stosuj czujniki dualne: jedno wejście na 230 V do oświetlenia, drugie niskonapięciowe (12 V DC) do alarmu.

Integracja z oświetleniem LED i systemami smart home

Lampki schodowe LED na 12 V DC wymagają czujnika z wyjściem niskonapięciowym lub dodatkowego zasilacza. Najprościej: czujnik 230 V steruje przekaźnikiem dopuszkowym, a przekaźnik załącza zasilacz LED. Lampki zapalają się sekwencyjnie (od dołu do góry), gdy czujnik wykryje ruch na pierwszym stopniu.

Ściemniacz i czujnik zmierzchu

Czujnik zmierzchu (twilight sensor) wbudowany w PIR aktywuje oświetlenie tylko przy natężeniu poniżej 10-50 lux. Na schodach to idealne rozwiązanie: w dzień światło dzienne wystarcza, w nocy lampki zapalają się automatycznie. Potencjometrem LUX ustawiasz próg zadziałania.

Ściemniacz współpracujący z czujnikiem PIR pozwala ustawić jasność startową (np. 30%) i docelową (100%). Osoba wchodząca na schody widzi delikatne podświetlenie, które po 2 s rozjaśnia się do pełnej mocy. Taki scenariusz wymaga ściemniacza z wejściem 1-10 V lub sterowanego przez ZigBee.

ZigBee, Wi-Fi i Tuya: sceny oraz harmonogramy

Brama ZigBee (np. koordynator IKEA DIRIGERA, Philips Hue Bridge) komunikuje się z czujnikiem PIR ZigBee 3.0 i lampkami schodowymi. Scena "Schody noc" włącza lampki na 30% między 22:00 a 6:00, scena "Schody dzień" w ogóle ich nie włącza (wystarczy światło dzienne). Czas świecenia 30-120 s ustawiasz w aplikacji.

Wi-Fi (Tuya, Shelly) daje więcej opcji kosztem prostoty. Czujnik Tuya z Wi-Fi wysyła powiadomienie na telefon przy każdej detekcji, ale wymaga stałego zasilania 5 V DC i dobrego zasięgu routera. Na schodach w piwnicy lub garażu, gdzie router nie sięga, ZigBee z mesh networkem jest pewniejszy.

Dobór czujnika PIR: parametry i porównanie modeli

Zanim kupisz czujnik, sprawdź pięć parametrów: zasięg detekcji (4-8 m dla schodów), kąt widzenia (90° dla wąskich, 120° dla szerokich), czas podtrzymania (regulowany 5 s-10 min), próg zmierzchu (1-500 lux) i klasę szczelności IP (IP20 w suchych wnętrzach, IP44 w łazienkach, IP65 na zewnątrz).

Normy i klasy ochrony

Klasa szczelności IP to dwucyfrowy kod: pierwsza cyfra oznacza ochronę przed ciałami stałymi (0-6), druga przed wodą (0-9). Na schodach wewnętrznych wystarczy IP20. W klatce schodowej bez ogrzewania (piwnica, strych) potrzebujesz IP44. Na zewnątrz (schody wejściowe) IP65.

Norma PN-EN 50131-2-2 definiuje trzy klasy czujników PIR: Grade 1 (podstawowa, dom), Grade 2 (podwyższona, mieszkanie), Grade 3 (wysoka, obiekt). Do domu wystarczy Grade 2, co gwarantuje odporność na zakłócenia RF i białe światło do 6500 lux.

Kiedy nie stosować czujnika PIR

Czujnik PIR nie sprawdzi się na schodach w pełnym słońcu przy oknie dachowym. Różnica temperatur między nasłonecznionym stopniem a cieniem jest tak duża, że piroelement wysyca się i nie rozróżnia człowieka. Lepsze: czujnik dualny lub czujnik z wbudowanym filtrem światła białego (white light filter).

PIR nie wykryje ruchu osoby wchodzącej w ubraniu termoizolacyjnym (kombinezon puchowy, koc) przy temperaturze otoczenia zbliżonej do temperatury ciała. W takiej sytuacji kontrast termiczny spada poniżej progu detekcji. Na schodach zewnętrznych zimą realny zasięg PIR maleje o 30-40%.

Testowanie i konserwacja po montażu

Test podstawowy: przejdź schodami w różnym tempie (wolnym, szybkim, biegiem) z odległości 3 m przed czujnikiem. Lampka powinna zapalić się w ciągu 0,3-0,5 s. Czas podtrzymania ustawiasz potencjometrem TIME: 30 s na schodach wewnętrznych, 60-120 s na klatce schodowej bez ogrzewania.

Test zmierzchu: poczekaj do zmierzchu lub zasłoń okno, by symulować ciemność (poniżej 10 lux). Potencjometr LUX przekręcaj od minimum do momentu, w którym czujnik przestaje reagować. Ustaw 20-30 lux wyżej. To próg, poniżej którego czujnik będzie aktywny.

Konserwacja co 6 miesięcy

Co pół roku przetrzyj soczewkę Fresnela suchą, miękką ściereczką. Kurz osadzający się na soczewce zmniejsza transmisję podczerwieni i obniża realny zasięg o 10-20%. Sprawdź też mocowanie: na schodach drgania od kroków mogą z czasem poluzować kołki rozporowe.

Sprawdź rezystory EOL w systemie alarmowym: miernikiem zmierz rezystancję linii czujnika. Wartość powinna być stała, w granicach 1-2,2 kΩ ±5%. Skoki rezystancji oznaczają korozję na złączach lub uszkodzenie kabla.

Checklist przed zakupem i montażem

• Pomiar szerokości biegu schodów i wysokości sufitu
• Sprawdzenie liczby stopni i kąta zabiegów
• Wybór miejsca z dala od grzejników, klimatyzacji, okien
• Dobór typu czujnika (PIR, MW, dual) do warunków
• Weryfikacja klasy IP dla środowiska (suche, wilgotne, zewnętrzne)
• Sprawdzenie napięcia zasilania (230 V AC czy 12 V DC)
• Przygotowanie schematu podłączenia zgodnego z PN-HD 60364
• Zaplanowanie testu zmierzchu i czasu podtrzymania

Realizacja: dom 120 m², trzy piętra, cztery czujniki PIR ścienne na wysokości 1,4 m. Schody proste na parterze (jeden czujnik), schody zabiegowe na piętro (dwa czujniki), klatka schodowa do piwnicy (jeden czujnik sufitowy 2,5 m). Strefy detekcji pokrywają się w 25% na każdym biegu. Czas świecenia 45 s, próg zmierzchu 15 lux, integracja z bramką ZigBee przez konwerter Wi-Fi/ZigBee.

Schemat rozmieszczenia czujników PIR na schodach, który właśnie przeczytałeś, to nie jest teoria z katalogu. To konkretne decyzje: wysokość 1-1,5 m na ścianie lub 2-2,5 m na suficie, zasięg 4-8 m, kąt 90-120°, unikanie okien i grzejników, pokrycie stref z 20-30% zakładką, integracja z LED przez ZigBee lub przekaźnik dopuszkowy. Każdy z tych elementów wynika z fizyki detekcji promieniowania podczerwonego i z doświadczeń instalatorów, nie z domysłów. Jeśli po przeczytaniu masz pytanie o konkretny typ schodów w Twoim domu, zacznij od zmierzenia trzech rzeczy: szerokości biegu, wysokości sufitu nad schodami i odległości od najbliższego grzejnika. Te trzy liczby powiedzą Ci więcej niż dowolny katalog.
