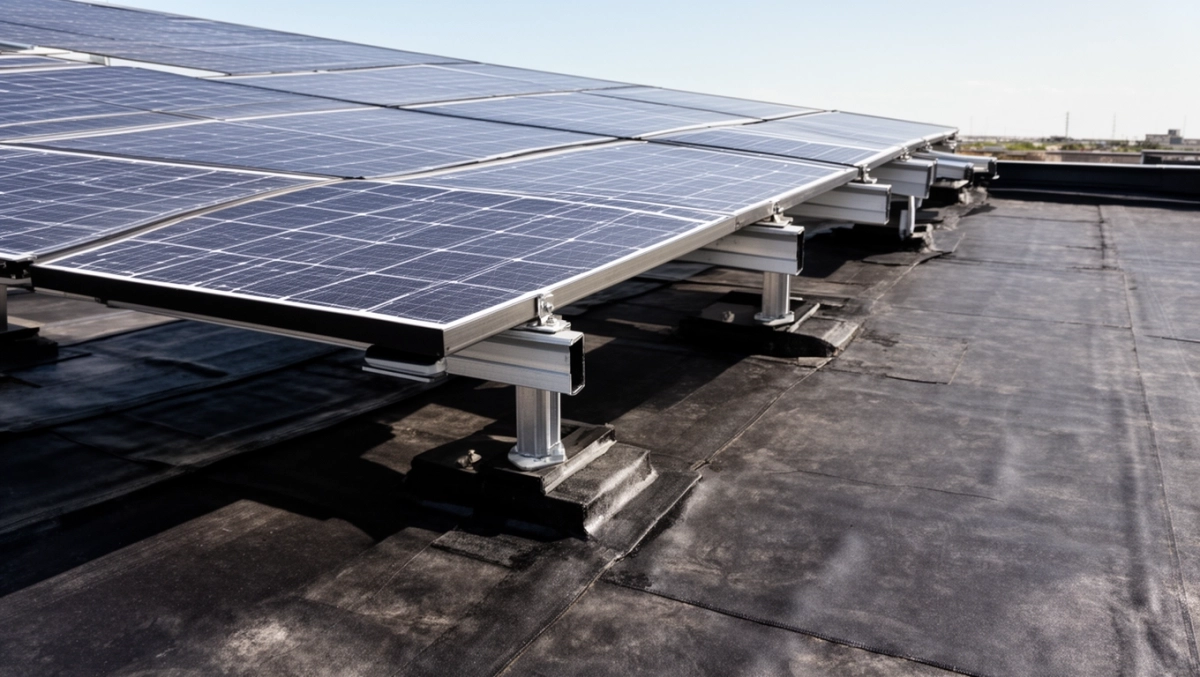

Montaż paneli na dachu płaskim z papy bez przecieków

Płaski dach pokryty papą przyjmuje fotowoltaikę bez większych oporów, pod warunkiem że konstrukcja udźwignie dodatkowe obciążenie, a poszycie zachowa szczelność przez następne 25-30 lat. Największym wrogiem takiej instalacji nie są same panele, lecz przegrzewanie papy pod nimi, błędy w doborze balastu i niezauważone pęknięcia pokrycia. W tym przewodniku znajdziesz konkretne parametry, trzy sprawdzone metody montażu oraz listę błędów, które kosztują inwestorów najwięcej.

• Specyfika dachu płaskiego z papy i stan przed montażem
• Metody montażu paneli na papie: balast, kotwa czy klej
• Kąt nachylenia i orientacja paneli na dachu płaskim
• Szczelność, wentylacja i obciążenie dachu pod fotowoltaiką
• Bezpieczeństwo pożarowe i uziemienie
• Zacienienie i planowanie stringów
• Procedura montażu krok po kroku
• Najczęstsze błędy inwestorów
• Kwestie prawne i ubezpieczeniowe

Specyfika dachu płaskiego z papy i stan przed montażem

Papa na dachu płaskim to nie jednorodna masa. Na rynku dominują trzy typy: papa termozgrzewalna modyfikowana SBS (elastyczna, zgrzewana palnikiem), papa samoprzylepna na bazie bitumu (szybsza w montażu, ale mniej odporna na przebicia) oraz papa oksydowana (tanie rozwiązanie, dziś rzadko stosowane). Rodzaj pokrycia determinuje, jak mocujemy konstrukcję pod panele i jakich uszczelniaczy używamy.

Nośność stropu to pierwszy parametr, który trzeba zweryfikować, zanim ktokolwiek wyjdzie na dach z wiertarką. Stropodach wentylowany lub niewentylowany musi przenieść ciężar paneli, konstrukcji i balastu. Orientacyjnie: sam panel o mocy 450 Wp waży około 25 kg, a system balastowy z trójkątami 15° potrafi dołożyć kolejne 80-120 kg/m² powierzchni zabudowy. Stropy projektowane w starszych technologiach (np. WPS, Ackermann) często mają rezerwę rzędu 100-150 kg/m², ale każdy przypadek wymaga obliczeń konstruktora.

Nachylenie połaci, nawet minimalne (0,5-3°), wpływa na spływ wody i rozkład obciążenia śniegiem. Dach całkowicie płaski zatrzymuje śnieg i wodę stojącą, co przy braku spadku prowadzi do lokalnych zastoisk pod panelami. Z praktyki: optymalne nachylenie konstrukcji montażowej (15°) plus minimalny spadek pokrycia (1-2°) daje najlepszy kompromis między produkcją energii a odprowadzaniem wody.

Wiek papy ma znaczenie krytyczne. Pokrycie młodsze niż 10 lat zwykle wytrzyma kolejne dwie-trzy dekady pracy pod PV. Papa 15-20-letnia bywa jeszcze zdatna, ale wymaga dokładnej inspekcji i często wymiany przed montażem. Pokrycie starsze niż 25 lat lepiej zerwać i położyć nowe inwestycja zwróci się w cyklu życia paneli.

Zanim ekipa wejdzie na dach, warto wykonać twardą checklistę stanu poszycia. Taka lista to najtańszy sposób, by uniknąć kosztownej rozbiórki instalacji po trzech latach eksploatacji.

• Wiek papy (data ostatniej wymiany, rodzaj materiału, dokumentacja wykonawcy)
• Wizualne pęknięcia, wybrzuszenia, ubytki posypki mineralnej
• Miejsca zacieków widoczne od spodu stropu (kondygnacja niżej)
• Obliczeniowa nośność stropu z marginesem na balast i panele
• Dostęp do kominów, wywietrzników, ogniomurów i wpustów dachowych
• Minimalna odległość od krawędzi dachu (minimum 1-1,5 m dla strefy wiatrowej)
• Działająca instalacja odgromowa i ciągłość uziomu

⚠️ Jeśli choćby jeden punkt budzi wątpliwości, montaż należy wstrzymać do wyjaśnienia. Każdy etap „na już" odbije się na szczelności za kilka sezonów.

Metody montażu paneli na papie: balast, kotwa czy klej

Na dachu płaskim z papy stosuje się dziś trzy techniki montażu, a wybór zależy od nośności, warunków wiatrowych i stanu poszycia. Każda metoda ma inny wpływ na szczelność, czas realizacji i obciążenie dachu.

Balastowa bez naruszania pokrycia

System balastowy opiera się na ciężarze: podstawy (najczęściej z recyklingowanego tworzywa lub stali) dociska się do papy blokami betonowymi lub kamiennymi. Panel mocowany jest na trójkątach o kącie 10-15°, bez żadnego kontaktu z poszyciem poza podkładką ochronną. Rozwiązanie minimalizuje ryzyko przecieku i pozwala szybko zdemontować instalację w razie prac serwisowych.

Wadą pozostaje masa: pełen balast w strefie wiatrowej I potrafi ważyć 80 kg/m², w strefie III nawet 150 kg/m². To wymaga potwierdzonej nośności stropu. W strefach silnych wiatrów same bloki nie wystarczają dobry projekt uwzględnia siły ssące i aerodynamiczne.

Kotwowa przepust przez papę

Kotwienie stosuje się tam, gdzie nośność stropu nie pozwala na ciężki balast lub gdzie dach narażony jest na huraganowe wiatry. Wymaga nawiercenia papy, wprowadzenia śrub kotwiących w strop i założenia uszczelek EPDM lub kołnierzy termozgrzewalnych nad każdym punktem mocowania. Papa w tych miejscach musi być wycięta i ponownie zgrzana z wkładką zbrojoną.

Kotwienie wymaga bezwzględnej staranności jeden źle zaizolowany przepust potrafi generować zaciek przez lata, zanim pojawi się plama na suficie niższej kondygnacji. Metoda ma sens przy dachu o nachyleniu powyżej 3° i w sytuacji, gdy konstrukcja musi przejąć siły ssące wiatru, a nie tylko własny ciężar paneli.

Klejona pośrednie rozwiązanie

Montaż klejony wykorzystuje membrany bitumiczne lub taśmy butylowe nakładane między stopę konstrukcji a papę. Klej przejmuje część obciążeń, a resztę dobiera się jako lekki balast (5-15 kg/m²). W teorii to złoty środek: mała masa, brak przebić. W praktyce przyczepność zależy od temperatury aplikacji, czystości podłoża i rodzaju papy.

Klejonej metody nie stosuje się na papie oksydowanej (słaba adhezja), przy temperaturze podłoża poniżej 5°C oraz w miejscach zastoisk wodnych. Po dwóch-trzech latach eksploatacji warto sprawdzić siłę zerwania na wybranym fragmencie.

Kąt nachylenia i orientacja paneli na dachu płaskim

Kąt nachylenia paneli wpływa na produkcję roczną, obciążenie wiatrem i ryzyko przegrzewania. W polskich warunkach najczęściej stosuje się trójkąty 15° w orientacji południowej albo 10° w konfiguracji wschód-zachód. Każde z tych ustawień daje inny profil produkcji i rozkład obciążenia.

Panele ustawione na południe pod kątem 20-30° produkują najwięcej energii w południe i w miesiącach letnich. W naszej szerokości geograficznej kąt 30° daje optimum roczne dla orientacji południowej, ale wymaga szerszych odstępów między rzędami, by rzędy nie zacieniały się wzajemnie. W praktyce instalatorzy wybierają 20°, kompromis między produkcją a gęstością zabudowy.

Ustawienie wschód-zachód pod kątem 10-15° daje płaski profil produkcji: szczyt poranny na wschodniej połaci, szczyt popołudniowy na zachodniej. Bilans dobowy bywa o 5-8% niższy niż na południu pod 30°, ale zużycie własne inwestora pasuje do tego rozkładu znakomicie panele pracują w godzinach, gdy dom pobiera najwięcej prądu. System wschód-zachód minimalizuje też obciążenie wiatrem, bo profile są niższe.

Odstępy między rzędami paneli trzeba liczyć nie „na oko", lecz z uwzględnieniem kąta padania słońca w najkrótszy dzień roku (21 grudnia). Dla kąta 15° i orientacji południowej minimalny odstęp to wysokość tylnej krawędzi panelu podzielona przez tangens kąta (19° w południe, wysokość słońca 11°). Przy panelu o długości 1,7 m i kącie 15° daje to około 3,0 m odstępu między rzędami w praktyce stosuje się 3,5 m dla bezpieczeństwa.

Szczelność, wentylacja i obciążenie dachu pod fotowoltaiką

Trzy tematy wyglądają na osobne, a w praktyce splatają się w jeden węzeł. Szczelna papa bez wentylacji gotuje się pod panelami. Wentylacja bez odpowiedniego odstępu nie chłodzi wystarczająco. Nieodpowiednie obciążenie bez planu rozmieszczenia nadweręża strop.

Szczelność

Zasada „zero otworów bez uszczelnienia" obowiązuje zawsze, niezależnie od metody montażu. Każdy przepust przez papę kotwa, przewód, uziom musi być zabezpieczony jednym z trzech rozwiązań: kołnierzem termozgrzewalnym z wkładką zbrojoną, manszetą EPDM zaciśniętą opaską lub wkładem bitumicznym podgrzewanym palnikiem. Nie stosuje się silikonów, pianek montażowych ani kitów dekarskich materiały te nie pracują z papą tak samo w czasie cykli termicznych.

Mata ochronna pod bloki balastowe chroni papę przed punktowym dociskiem, który po kilku latach prowadzi do wgnieceń i mikropęknięć. Mata powinna mieć gramaturę minimum 300 g/m² i być z materiału nieabsorbującego wodę (np. włóknina poliestrowa). Mata gumowa lub EPDM o grubości 3-5 mm to kolejna opcja.

Wentylacja

Optymalna szczelina między tylną stroną panelu a pokryciem dachu to 10-15 cm. Mniejsza odległość nie zapewnia przepływu powietrza; większa zwiększa siły wiatrowe bez wyraźnego zysku na chłodzeniu. W szczelinie powietrze nagrzewa się i unosi, wciągając chłodniejsze od strony nawietrznej efekt kominowy obniża temperaturę modułu o 8-12°C w słoneczny dzień.

Każdy stopień Celsjusza powyżej 25°C obniża sprawność krzemowego panelu o 0,4-0,5%. Latem, przy temperaturze modułu 60°C (papa sięga 70°C), tracimy 14-17% mocy nominalnej. Dobra wentylacja obniża tę stratę o połowę, bo utrzymuje moduł bliżej 45°C. To nie detal to zauważalne pieniądze w pierwszym roku eksploatacji.

Obciążenie

Nośność stropu liczy konstruktor na podstawie dokumentacji budynku i badań nieniszczących. Orientacyjna rezerwa dla stropodachu wentylowanego z pustką powietrzną to 100-150 kg/m². W przypadku stropodachu pełnego (bez pustki) rezerwy bywają wyższe. Bez obliczeń nie ruszaj na dach z blokami betonowymi jeden błąd w rozkładzie masy potrafi przeciążyć strop w newralgicznym punkcie.

Mini-kalkulator balastu dla strefy wiatrowej I-III (przybliżenie, zawsze wymaga weryfikacji projektanta):

Inwestorzy pytają często: czy można montować panele na każdej papie. Odpowiedź brzmi: tak, pod warunkiem że pokrycie jest szczelne, a nośność wystarczająca. Papa termozgrzewalna i samoprzylepna sprawdzają się bez zastrzeżeń, papa oksydowana bywa kapryśna i wymaga indywidualnej oceny.

Bezpieczeństwo pożarowe i uziemienie

Panele PV to urządzenia elektryczne pod napięciem zawsze, gdy pada na nie światło. Na dachu z papą materiałem palnym klasy E ryzyko pożarowe wymaga osobnego traktowania zgodnie z PN-EN 1991-1-4 oraz przepisami przeciwpożarowymi.

Strefa pożarowa wokół instalacji musi obejmować pas 1 m od ogniomurów, kominów i wywietrzników, wolny od paneli i palnych elementów. W obrębie tej strefy nie prowadzi się instalacji kablowej w osłonach z PVC stosuje się kable solarne z izolacją XLPO lub LSZH odporną na temperaturę. Pod panelami układa się maty niepalne klasy A1 lub A2 (wełna mineralna twarda, blacha powlekana).

Uziemienie instalacji PV wykonuje się zgodnie z normą PN-HD 60364-7-712. Konstrukcja montażowa łączy się w jeden ciągły obwód przewodem LgY 6 mm², a ten z kolei z uziomem budynku. Brak ciągłości uziemienia to nie tylko ryzyko pożaru to utrata gwarancji producenta paneli przy uszkodzeniu od przepięcia.

Dostęp służb ratowniczych na dach z instalacją PV wymaga wyłączników DC i AC w miejscu znanym strażakom (oznakowanym, z planem ewakuacji). Modułów nie wolno zalewać wodą pod ciśnieniem lepiej je gasić gaśnicą proszkową lub pianą, zgodnie z zaleceniami producenta.

Zacienienie i planowanie stringów

Na dachu płaskim zacienienie pochodzi z trzech źródeł: od wyższych elementów budynku (kominy, wentylatory, anteny), od sąsiednich rzędów paneli i od obiektów w otoczeniu (drzewa, maszty). Trzecią grupę analizuje się zwykle raz na projekt pierwsza dwójka zależy od ustawienia instalacji.

Zacienienie jednego ogniwa obniża wydajność całego panelu, a w skrajnym przypadku może go uszkodzić (hot spot). Rozwiązaniem są optymalizatory mocy lub mikroinwertery przy instalacji do 10 kWp na dachu płaskim mikroinwertery dają większą kontrolę i prostszy serwis, choć kosztują więcej niż klasyczny falownik stringowy.

Rozmieszczenie stringów na dachu płaskim wymaga rozdzielenia paneli wschodnich i zachodnich na osobne wejścia MPPT falownika. Mieszanie połaci o różnej ekspozycji w jednym stringu obniża wydajność o 10-15% w porównaniu z ich rozdzieleniem. Producenci falowników udostępniają narzędzia do symulacji warto z nich skorzystać przed zakupem.

Procedura montażu krok po kroku

Instalacja PV na dachu płaskim z papy przebiega według stałego schematu, niezależnie od wybranej metody mocowania.

• Projekt i uzgodnienia: analiza zacienienia, dobór mocy, uzgodnienie z zakładem energetycznym, zgłoszenie lub pozwolenie na budowę (do 50 kWp zgłoszenie, powyżej pozwolenie).
• Audyt dachu: inspekcja papy, sprawdzenie nośności, wyznaczenie strefy montażu, dokumentacja fotograficzna.
• Dobór systemu: panele, inwerter, konstrukcja, okablowanie, zabezpieczenia wszystko spięte w jeden projekt wykonawczy.
• Montaż na dachu: rozłożenie konstrukcji, balastowanie lub kotwienie, montaż paneli, poprowadzenie kabli.
• Podłączenie elektryczne: DC po stronie paneli, AC po stronie inwertera, uziemienie, podłączenie do rozdzielnicy.
• Odbiór i pomiary: test napięcia jałowego, prądu zwarcia, rezystancja izolacji, termowizja.
• Zgłoszenie do OSD: wymiana licznika, zgłoszenie przyłączenia, wpis do rejestru wytwórców.
• Przeglądy okresowe: co 12 miesięcy czyszczenie paneli, kontrola balastu, sprawdzenie szczelności, przegląd elektryczny.

Najczęstsze błędy inwestorów

Lista grzechów głównych, które kosztują najwięcej. Niektóre z nich widać dopiero po pięciu latach eksploatacji, gdy naprawa jest droższa niż poprawny montaż.

• Rezygnacja z inspekcji papy pozornie sucha, a pod spodem pęknięcia, które po montażu nie da się naprawić bez demontażu paneli.
• Za mały balast lub źle rozłożony instalacja lata po dachu po pierwszej silnej wichurze.
• Brak strefy pożarowej i maty niepalnej ryzyko zapłonu papy od uszkodzonego ogniwa.
• Brak uziemienia lub zły dobór przewodu piorun lub przepięcie sieci niszczy całą instalację.
• Panele ustawione „jak zmieści się na dachu" brak analizy zacienienia rzędów, spadek produkcji 15-25%.
• Mieszanie stringów o różnej ekspozycji inwerter pracuje na poziomie najsłabszego ogniwa.
• Brak dokumentacji powykonawczej po roku nie sposób sprawdzić, gdzie idą kable i jakie zabezpieczenia zamontowano.

Konserwacja paneli na dachu płaskim jest prostsza niż na skośnym, ale nie wolna od obowiązków. Dwa razy w roku warto umyć moduły miękką szczotką i wodą demineralizowaną (użycie wody z kranu zostawia osad wapienny). Raz w roku elektryk sprawdza rezystancję izolacji, stan połączeń i parametry stringów. Raz na pięć lat warto zlecić termowizję latającą pozwala wykryć hotspoty zanim staną się realną awarią.

Kwestie prawne i ubezpieczeniowe

Instalacja PV nie wymaga pozwolenia na budowę do mocy 50 kWp wystarczy zgłoszenie. Powyżej tej granicy inwestor musi przejść pełną ścieżkę pozwoleniową z projektem budowlanym. W obu przypadkach konieczne jest zgłoszenie przyłączenia mikroinstalacji do operatora sieci dystrybucyjnej (OSD).

Gwarancja papy na dachu nie wygasa z chwilą montażu paneli pod warunkiem że montaż nie naruszył poszycia w sposób niedozwolony. Każdy przepust przez papę powinien być wpisany do karty gwarancyjnej jako „ingerencja serwisowa" z dokumentacją techniczną. Brak takiego wpisu daje ubezpieczycielowi argument do odmowy wypłaty odszkodowania za zalanie.

Ubezpieczenie nieruchomości z panelami PV wymaga rozszerzenia polisy o elementy fotowoltaiczne. Suma ubezpieczenia powinna obejmować koszt wymiany paneli, konstrukcji i robocizny na dachu. Standardowa polisa mieszkaniowa nie pokrywa szkód pożarowych i powodziowych w instalacji PV.

Orientacyjne koszty instalacji PV na dachu płaskim z papy (8-12 kWp, panele mono 450 Wp, falownik stringowy, konstrukcja balastowa) mieszczą się w przedziale 28 000-42 000 PLN brutto z montażem. Na tę kwotę składa się sprzęt (65%), konstrukcja i balast (15%), robocizna (15%) oraz projekt i odbiory (5%).

Przy produkcji rocznej 900-1050 kWh/kWp inwestycja zwraca się w 5-7 lat przy obecnych taryfach i cenach energii. Dach płaski z prawidłowo dobranym kątem i wentylacją potrafi wyprodukować o 8-12% więcej niż analogiczna instalacja na dachu skośnym orientowanym nieoptymalnie. To istotna różnica w skali cyklu życia paneli.

Źródła i normy

• PN-EN 1990 Eurokod: Podstawy projektowania konstrukcji
• PN-EN 1991-1-4 Eurokod 1: Obciążenia konstrukcji Część 1-4: Obciążenia wiatrem
• PN-HD 60364-7-712 Instalacje elektryczne niskiego napięcia Część 7-712: Wymagania dotyczące instalacji fotowoltaicznych (PV)
• Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.) kwalifikacja robót budowlanych przy montażu PV
• Ustawa o odnawialnych źródłach energii (OZE) zasady przyłączania mikroinstalacji
• Karty techniczne producentów paneli i systemów montażowych (Jinko, Trina, REC, SunPower; Schletter, K2 Systems, Aerocompact)

Każdy dach z papą zasługuje na indywidualne podejście od audytu nośności po dobór kąta nachylenia. Zanim ekipa wjedzie z palnikiem lub wiertarką, warto zlecić audyt konstruktorowi z uprawnieniami i projektantowi PV z doświadczeniem w dachach płaskich. To inwestycja kilku tysięcy złotych, która zwraca się wielokrotnie w kolejnych dekadach pracy instalacji.
