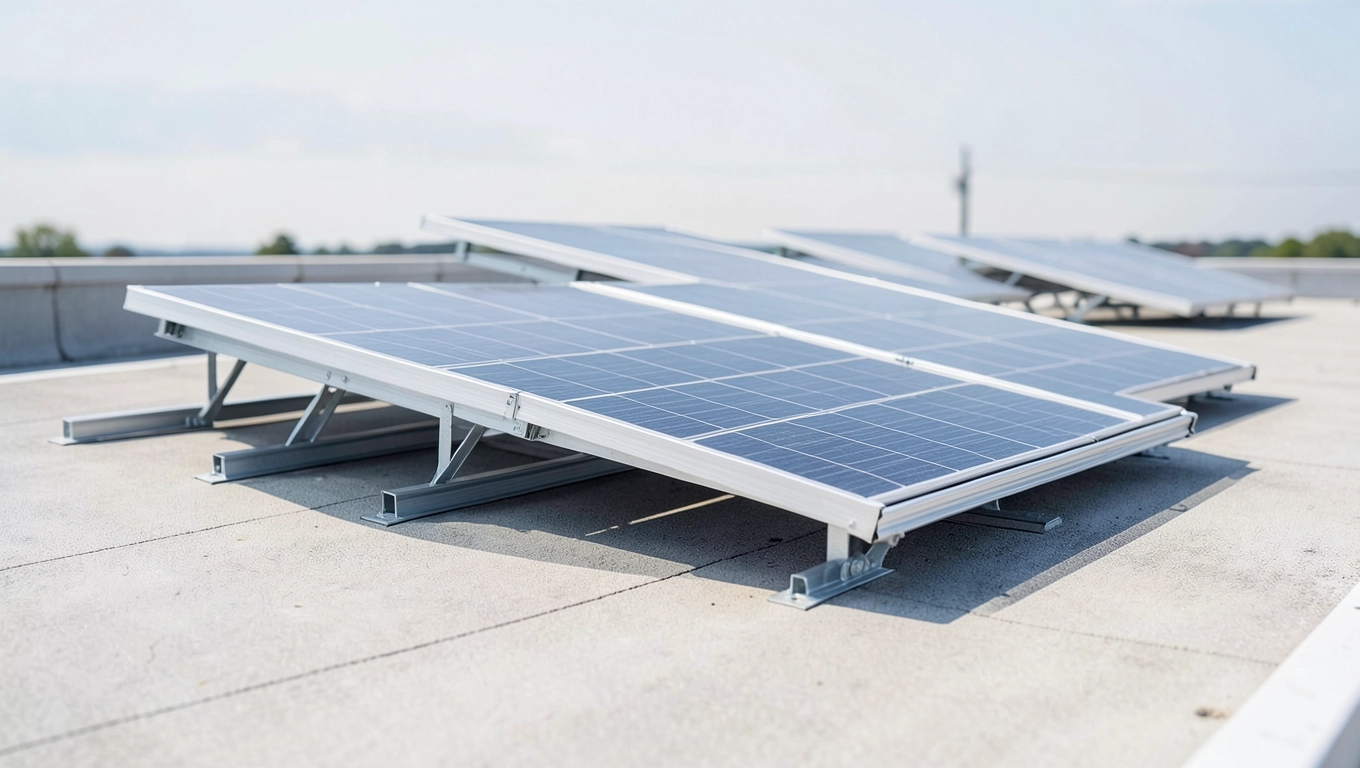

Konstrukcja pod panele fotowoltaiczne na dach płaski – ile kosztuje w 2026?

Dach płaski daje ogromne pole do popisu, ale tylko wtedy, gdy stelaż pod panele zostaje dobrany do jego nośności, kąta nachylenia i wiatru działającego na konstrukcję. Różnica między budżetowym triopodem a ciężką ramą balastową potrafi wynosić nawet 280 zł netto na metrze kwadratowym, więc wybór wpływa bezpośrednio na koszt instalacji, a nie jedynie na jej estetykę.

• Rodzaje stelaży pod panele PV na dachu płaskim
• Od czego zależy koszt konstrukcji montażowej
• Najczęstsze błędy przy wyborze stelaża na dach płaski
• Kiedy wybrać balast, a kiedy kotwy
• Koszt instalacji w przykładach
• Normy i przepisy, które trzeba znać
• Kalkulator kosztu konstrukcji

Rodzaje stelaży pod panele PV na dachu płaskim

Na płaskim dachu najczęściej spotyka się trzy kategorie montażowe: trójkąty południowe, systemy wschód-zachód oraz konstrukcje balastowe bez przebić. Trójkąty zapewniają optymalny kąt 30-35 stopni i maksymalizują uzysk na południe, ale obciążają pokrycie punktowo. Systemy wschód-zachód rozkładają produkcję równomiernie od rana do wieczora, zwiększają autokonsumpcję, choć kosztem 5-8 procent rocznego uzysku. Ramy balastowe z bloczkami betonowymi nie wymagają kotwienia, więc nie naruszają hydroizolacji, jednak wymagają dachu o nośności co najmniej 80 kg/m².

Decyzja o typie stelaża powinna wynikać z trzech twardych danych: nośności dachu podanej w projekcie budowlanym, strefy wiatrowej wg PN-EN 1991-1-4 oraz dopuszczalnego obciążenia śniegiem wg Eurokodu 1991-1-3. Dach pokryty membraną PVC lub EPDM o nośności 50 kg/m² praktycznie eliminuje ramy balastowe, bo po doliczeniu modułów i bloków waga przekroczyłaby rezerwę konstrukcyjną. Analogicznie stelaż wschód-zachód na dachu o nośności 40 kg/m² wymaga kotwienia mechanicznego, bo rozkład masy jest korzystniejszy niż w trójkącie, ale wciąż przekracza granicę bezpieczeństwa.

Materiał ramy ma drugorzędne, choć istotne znaczenie. Aluminium EN AW-6005 T6 jest standardem, waży około 2,5 kg/m profilu i nie koroduje nawet po 25 latach pracy na dachu z klimatyzacją przemysłową. Stal ocynkowana ogniowo jest tańsza o 20-30 procent, ale na dachach z kanalizacją deszczową narażonej na stałe zmywanie siarczanami z kominów przemysłowych korozja wżerowa potrafi pojawić się po 8 latach. Dlatego norma PN-EN 1090-2 wymaga, by warstwa cynku wynosiła minimum 85 mikronów dla środowiska C3, a producent stelaża udostępniał deklarację właściwości użytkowych (DoP) wraz z oznaczeniem CE.

Uwaga: stelaż bez certyfikatu TÜV lub deklaracji CE nie przejdzie odbioru u operatora sieci dystrybucyjnej, a w razie szkody ubezpieczyciel odmówi wypłaty. Każdy element nośny ramy musi mieć wbitą trwałą etykietę z numerem partii i normą materiałową.

Od czego zależy koszt konstrukcji montażowej

Końcowa cena konstrukcji pod panele fotowoltaiczne na dachu płaskim składa się z czterech warstw, nie tylko z materiału. Pierwszą jest sam stelaż: profil aluminiowy, łączniki, śruby imbusowe A2-70 i podkładki EPDM. Drugą stanowi balast lub kotwy, zależnie od wybranej technologii. Trzecią to robocizna, która na dachu płaskim wynosi zwykle 35-55 zł netto za moduł ze względu na konieczność przenoszenia narzędzi i elementów na wysokość. Czwartą są akcesoria: klemy końcowe, klemy środkowe, mostki szynowe, uchwyty do okablowania i ewentualne maty antypoślizgowe.

Na cenę wpływa przede wszystkim orientacja modułów i ich moc. Moduł 510 W w technologii half-cut ma wymiary 2278×1134 mm, więc potrzebuje dłuższego profilu nośnego niż klasyczny panel 330 W. Projektując instalację 10 kW na module 510 W, używa się 20 paneli i około 60 metrów bieżących szyny. Przy module 330 W tę samą moc uzyskuje się z 30 paneli, ale wymagają one więcej klem i więcej przebiegów kablowych, więc oszczędność na stelażu zjada wzrost kosztów akcesoriów. Mechanizm jest prosty: im wyższa moc jednostkowa, tym mniej punktów montażowych, tym mniejsze ryzyko błędu ludzkiego.

Kiedy nie warto sięgać po najtańsze rozwiązanie? Systemy balastowe z recyklingu betonu wyglądają kusząco w ofercie, ale bloczki o nierównomiernej gęstości przesuwają środek ciężkości modułu, zwiększając moment przewracający przy wietrze. W strefie wiatrowej I i II (do 26 m/s) różnica bywa pomijalna, lecz w strefie III, obejmującej większość wybrzeża i przedpola Sudetów, ryzyko unoszenia rośnie o 35-50 procent. W takim terenie projektant zgodnie z normą PN-EN 1991-1-4 dobiera ramę z dodatkowymi obciążnikami lub przechodzi na kotwy mechaniczne.

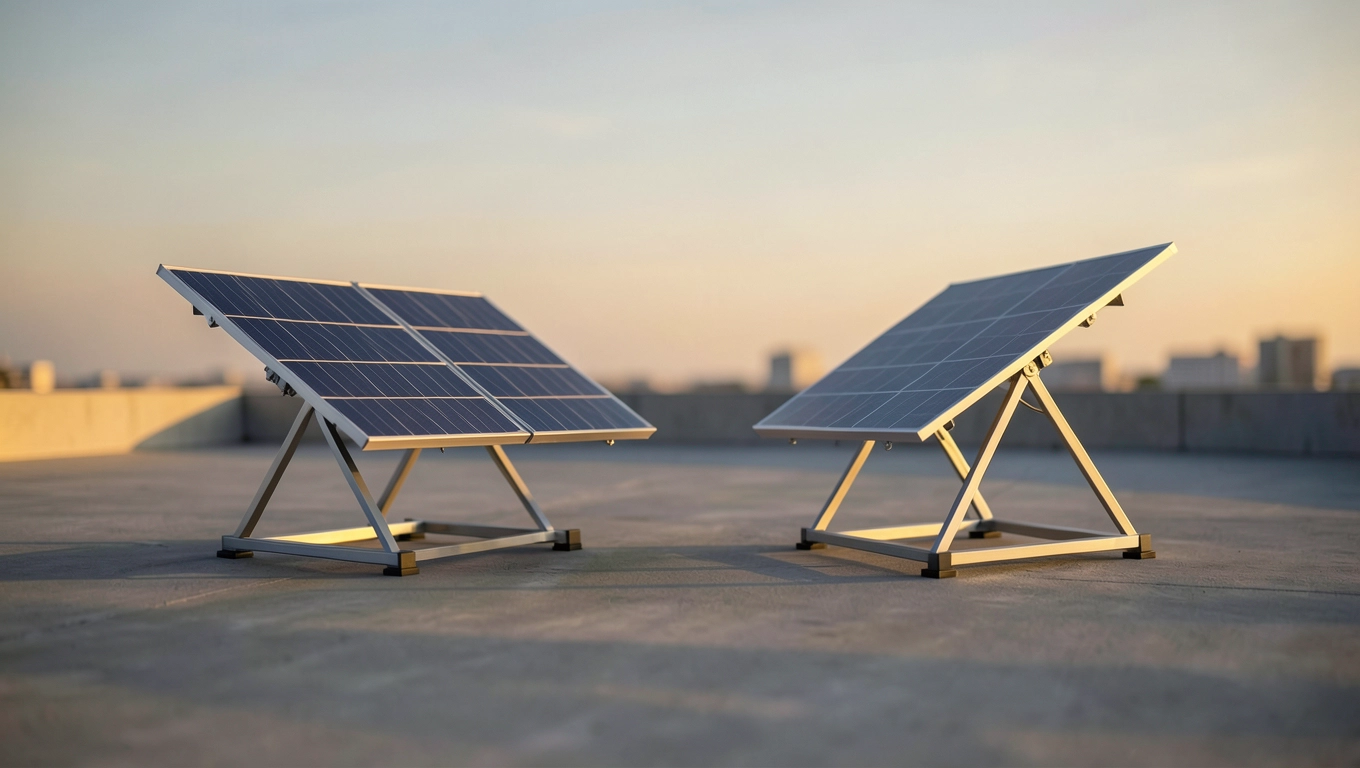

Najczęstsze błędy przy wyborze stelaża na dach płaski

Pierwszy błąd to zbyt mały kąt nachylenia. Inwestorzy sądzą, że 10 stopni zmniejsza koszt stelaża, ale jednocześnie obniża uzysk roczny o 6-8 procent względem optymalnych 30-35 stopni. Fizyka jest tu bezlitosna: promieniowanie pada na moduł pod kątem cos(theta), a cos(10) wynosi 0,98, cos(30) wynosi 0,87. Różnica? Tak, mniejsza o 11 procent, ale w pełnym słońcu letnim moduł pod kątem 10 stopni nagrzewa się mocniej, traci sprawność temperaturową, i zysk z kąta kompensuje się stratą termiczną. Latem przewaga płaskiego kąta jest pozorna, zimą realnie obniża produkcję.

Drugi błąd to pominięcie mostków termicznych. Stelaż aluminiowy przenosi ciepło bezpośrednio na membranę dachową, a w miejscu kontaktu profilu z PVC temperatura potrafi skoczyć o 40 stopni Celsjusza powyżej otoczenia. Przy membranie zgrzewanej punktowo tworzy się pęcherz, który po dwóch-trzech cyklach zamarzania pęka i wpuszcza wodę pod hydroizolację. Dlatego profesjonalni dostawcy stosują podkładki EPDM o grubości minimum 3 mm lub maty separacyjne z kauczuku butylowego, które tłumią gradient termiczny o 60-70 procent.

Trzeci błąd to niedoszacowanie rozszerzalności cieplnej. Aluminium rozszerza się o 23 mikrony na metr na każdy stopień Celsjusza. Moduł o wymiarze 2,3 metra przy różnicy temperatur 80 stopni (od minus 20 do plus 60 latem) zmienia długość o ponad 4 milimetry. Stelaż bez dylatacji co 12 metrów wykrzywia profile, napina klemy i w efekcie po 18 miesiącach moduły zaczynają „strzelać", czyli pękać w warstwie ogniw. Rozwiązaniem są łączniki kompensacyjne lub celowe przerwy w szynie co 10-15 paneli.

Czwarty, najbardziej kosztowny błąd, to rezygnacja z obliczeń aerodynamicznych. Panele na dachu płaskim tworzą żagiel, który przy wietrze 25 m/s generuje siłę unoszącą 700-900 N/m². Bez dodatkowego balastu rama odjeżdża z dachu w całości, uszkadzając membranę, klimatyzatory i okolice. Dlatego w strefach wiatrowych III i wyższych inżynier z uprawnieniami budowlanymi wykonuje obliczenia wg PN-EN 1991-1-4, uwzględniając współczynnik Cf dla dachów z attyką, kąt nachylenia paneli i rozmieszczenie budynku względem dominant terenowych.

Rada praktyka: przed zakupem stelaża poproś dostawcę o schemat rozmieszczenia bloczków balastowych dla konkretnej strefy wiatrowej Twojej lokalizacji. Brak takiego dokumentu oznacza, że producent nie ma aktualnych obliczeń i zrzuca odpowiedzialność na wykonawcę.

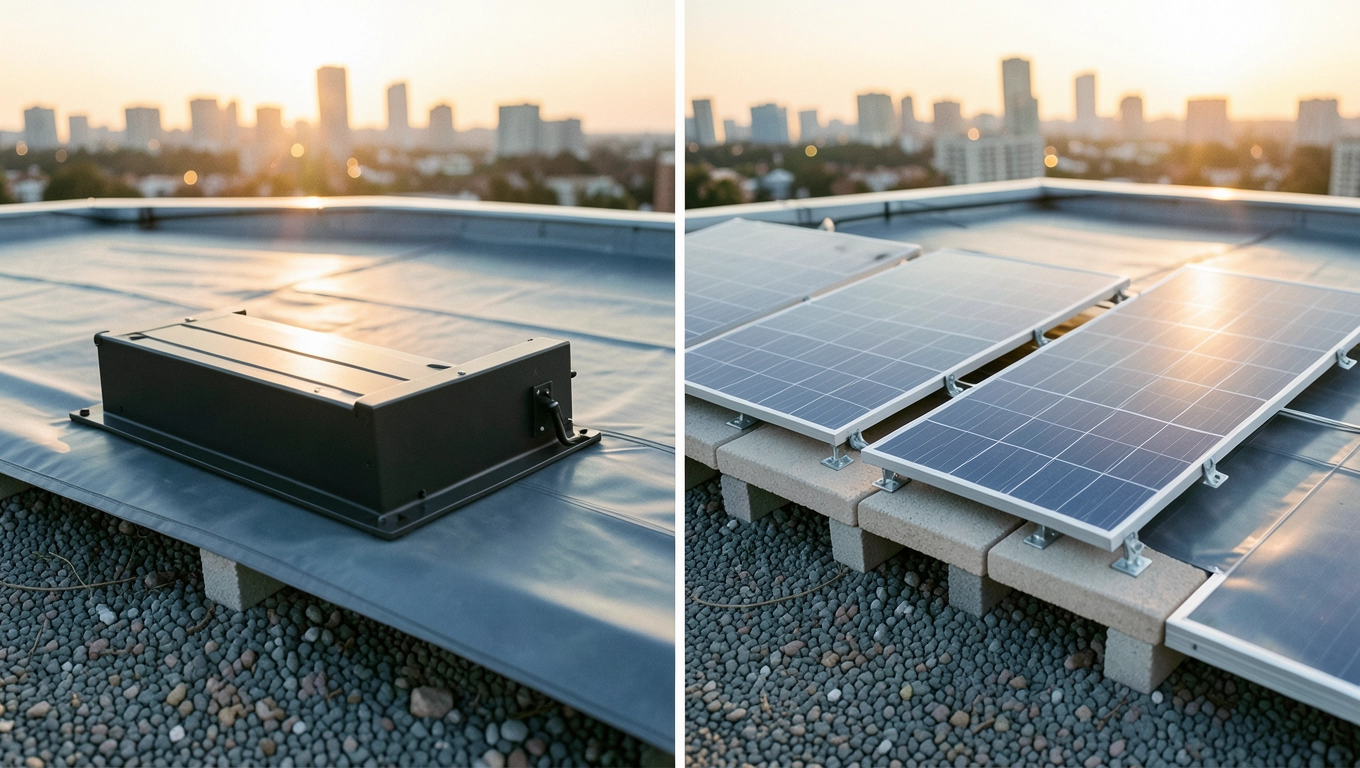

Kiedy wybrać balast, a kiedy kotwy

Decyzja między ramą balastową a kotwioną wynika z trzech pytań. Czy membrana dachowa ma gwarancję producenta, która nie zostanie utracona przy wierceniu? Czy nośność stropu pozwala na dodatkowe 80-120 kg/m²? Czy budynek leży w strefie wiatrowej powyżej II? Jeśli odpowiedź na pierwsze pytanie brzmi „nie, gwarancja jest krytyczna", a dach ma rezerwę nośności, balast wygrywa. Jeśli odpowiedź na trzecie pytanie brzmi „tak, jesteśmy na wybrzeżu", kotwy wygrywają, bo siła kotwienia sięga 5-8 kN na punkt, czyli kilkakrotnie więcej niż bloczek betonowy 25 kg.

Na dachach pokrytych papą bitumiczną z posypką mineralną kotwy chemiczne na żywicy poliestrowej utrzymują się doskonale, o ile podłoże jest suche i temperatura powyżej 5 stopni podczas montażu. Na membranie EPDM kotwy mechaniczne z talerzem dociskowym działają lepiej niż chemiczne, bo żywica słabo wiąże z kauczukiem syntetycznym. Na dachu zielonym z substratem ekstensywnym w ogóle nie wierci się w strop, tylko opiera stelaż na ramie stalowej wyniesionej ponad roślinność, co winduje cenę, ale chroni system korzeniowy i drenaż.

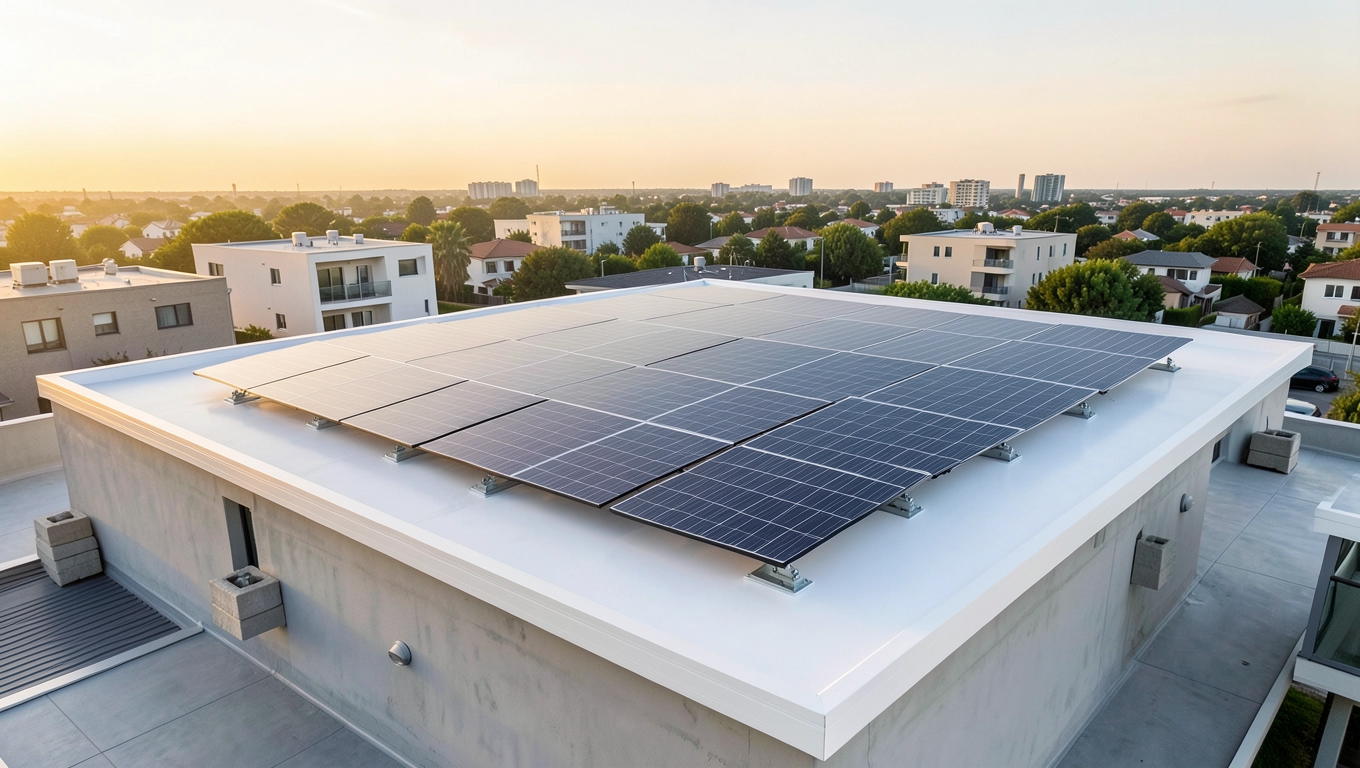

Koszt instalacji w przykładach

Dom jednorodzinny 6 kW, dach płaski o powierzchni 45 m², strefa wiatrowa I, balast 90 kg/m². Stelaż zajmuje 28 m², moduły 510 W w układzie 3 stringach po 4 panele. Koszt samej konstrukcji montażowej: 110-140 zł netto za m² modułów, czyli 3080-3920 zł. Cena obejmuje ramę, klemy, bloczki, maty EPDM i klemy uziemiające.

Budynek usługowy 50 kW, dach płaski 380 m², strefa wiatrowa II, system wschód-zachód z kotwieniem mechanicznym. Moduły 550 W, 92 sztuki, 14 rzędów po 6-7 paneli. Koszt konstrukcji: 160-210 zł netto za m² modułów, co daje 14 720-19 320 zł. Różnica względem domu wynika z długości profili (nawet 14 metrów w jednym ciągu), większej ilości klem oraz konieczności stosowania profili wzmocnionych o grubości ścianki 2,5 mm zamiast standardowych 1,8 mm.

Farma gruntowa 1 MW nie wchodzi w zakres dachu płaskiego, ale warto wiedzieć, że stelaż na konstrukcji wolnostojącej na palach wbijanych kosztuje 75-95 zł netto za m² modułów, ponieważ nie ma ograniczeń wagowych ani problemu z hydroizolacją. Dla inwestora z dachem płaskim to punkt odniesienia: im większa swoboda projektowa, tym niższy koszt ramy na jednostkę powierzchni.

Normy i przepisy, które trzeba znać

Projektowanie stelaża opiera się na Eurokodzie 1991-1-4 (obciążenie wiatrem) oraz Eurokodzie 1991-1-3 (obciążenie śniegiem). W polskim prawie obowiązuje również norma PN-EN 1090-1+A1:2012 dotycząca wykonania konstrukcji aluminiowych i stalowych, oraz PN-EN 1999-1-1 projektowanie konstrukcji aluminiowych. Instalator z certyfikatem UDT (Urząd Dozoru Technicznego) lub SEP grupy 1 jest wymagany przy instalacjach powyżej 50 kW, ale także przy mniejszych, jeśli inwestor ubiega się o dofinansowanie z programu Mój Prąd.

Prawidłowy projekt zawiera obliczenia statyczne podpisane przez osobę z uprawnieniami budowlanymi w specjalności konstrukcyjno-budowlanej. Bez nich operator sieci dystrybucyjnej (OSD) ma prawo odmówić przyłączenia microinstalacji, a ubezpieczyciel odmówi wypłaty odszkodowania w razie szkody wiatrowej lub śniegowej. Koszt takiego projektu wynosi 800-2500 zł netto i stanowi 1-3 procent wartości całej inwestycji, ale to właśnie on decyduje, czy instalacja przetrwa dekadę, czy półrocze.

Kalkulator kosztu konstrukcji

Kalkulator uwzględnia powierzchnię modułów (nie powierzchnię dachu), mnożnik strefy wiatrowej oraz robociznę w przeliczeniu na moduł o standardowej powierzchni 2,6 m². Wartość obejmuje ramę, klemy, balast lub kotwy, ale nie obejmuje okablowania DC, inwertera ani modułów.

Przy wyborze wykonawcy warto porównać nie tylko cenę, ale też dokumentację: schemat montażowy z rozmieszczeniem bloczków, obliczenia statyczne z pieczątką uprawnionej osoby oraz deklarację CE na stelaż. Różnica 20 zł na metrze kwadratowym między ofertami rzadko wynika z lepszego aluminium, znacznie częściej z braku dokumentów, które trzeba będzie uzupełnić przed odbiorem u operatora sieci.

Źródła danych i norm: PN-EN 1991-1-4 (Eurokod 1, obciążenie wiatrem), PN-EN 1991-1-3 (Eurokod 1, obciążenie śniegiem), PN-EN 1090-2 (wykonanie konstrukcji aluminiowych i stalowych), PN-EN 1999-1-1 (projektowanie konstrukcji aluminiowych), katalogi techniczne producentów modułów 510 W (Jinko, Longi, Trina, Risen), dane Urzędu Dozoru Technicznego dotyczące uprawnień instalatorów PV, mapy stref wiatrowych i śniegowych ITB (Instytut Techniki Budowlanej).
